Gwint rurowy o oznaczeniu G 1/2 to jeden z tych detali, które wyglądają banalnie tylko do momentu, gdy trzeba dobrać właściwą złączkę, uszczelnienie i standard w katalogu. W praktyce chodzi o cylindryczny gwint BSPP stosowany w armaturze, hydraulice, pneumatyce i osprzęcie maszyn, a największe błędy wynikają zwykle z mylenia go z gwintem stożkowym albo z „pół calem” rozumianym po metrze. Poniżej wyjaśniam, co naprawdę oznacza ten zapis, jak go rozpoznać i jak uniknąć przecieku przy montażu.
Najważniejsze fakty, które warto znać od razu
- To gwint rurowy cylindryczny typu BSPP, a nie zwykły gwint metryczny.
- Nominalne 1/2" nie oznacza średnicy zewnętrznej 12,7 mm.
- Typowa średnica zewnętrzna tego rozmiaru to około 20,955 mm, a skok wynosi 14 TPI, czyli 1,814 mm.
- Uszczelnienie zwykle odbywa się na powierzchni czołowej albo przez O-ring, a nie na samych zwojach.
- Najczęstsza pomyłka to zestawianie gwintu G z R, Rp, Rc albo NPT bez sprawdzenia sposobu uszczelnienia.
Co naprawdę oznacza oznaczenie G 1/2
Litera G oznacza gwint rurowy cylindryczny z rodziny BSPP, czyli British Standard Pipe Parallel. To ważne, bo w takim połączeniu gwint służy przede wszystkim do skręcenia elementów, a szczelność uzyskuje się osobno, na przylgni, podkładce, O-ringu albo innym elemencie uszczelniającym. Sam gwint nie jest tu miejscem, w którym „robi się” szczelność.
Druga część oznaczenia, czyli 1/2", jest wartością nominalną. To historyczny zapis katalogowy, a nie dokładny wymiar, który można po prostu odczytać suwmiarką jako 12,7 mm. W praktyce dla tego rozmiaru zewnętrzna średnica zarysu zewnętrznego wynosi około 20,955 mm, a skok to 1,814 mm, czyli 14 TPI. To właśnie te dane są przydatne przy identyfikacji i doborze złączki.

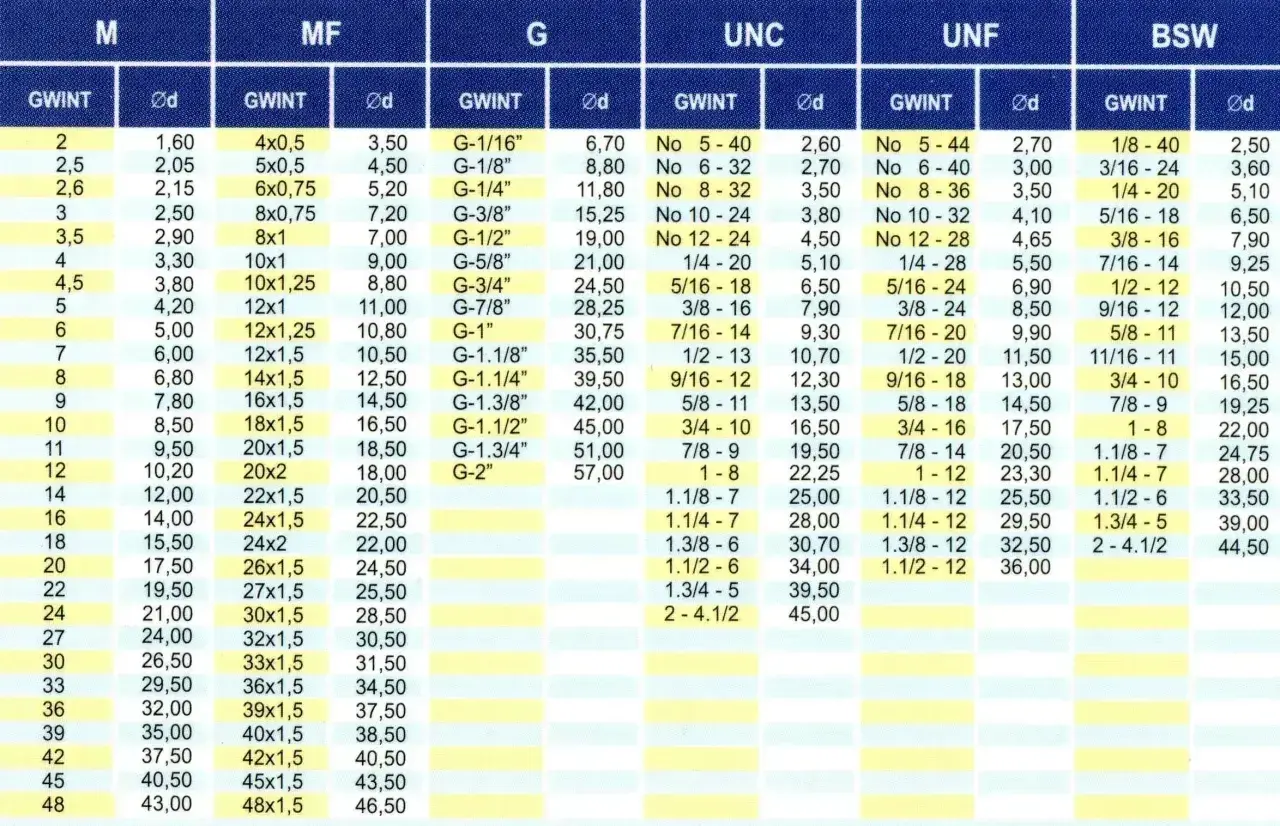

| Cecha | Wartość | Co to znaczy w praktyce |
|---|---|---|
| Oznaczenie | G 1/2 | Gwint rurowy BSPP o średnicy nominalnej 1/2" |
| Typ zarysu | Whitworth 55° | Ważne przy zgodności z narzędziem i wzornikiem |
| Skok | 14 TPI / 1,814 mm | Najprostszy sposób odróżnienia od innych gwintów |
| Średnica zewnętrzna | 20,955 mm | Wartość odniesienia przy pomiarze suwmiarką |
| Sposób uszczelnienia | Na przylgni, uszczelce lub O-ringu | Nie zakłada się szczelności na samym gwincie |
Jeżeli ktoś mówi potocznie o „półcalowym gwincie gazowym”, najczęściej chodzi właśnie o ten typ, ale w dokumentacji technicznej lepiej trzymać się pełnego zapisu BSPP albo odwołania do ISO 228-1. Dzięki temu od razu wiesz, że mówimy o gwincie prostym, a nie o stożkowym odpowiedniku. Najłatwiej to pomylić z innymi gwintami rurowymi, więc zaraz pokazuję, jak rozpoznać go w praktyce.

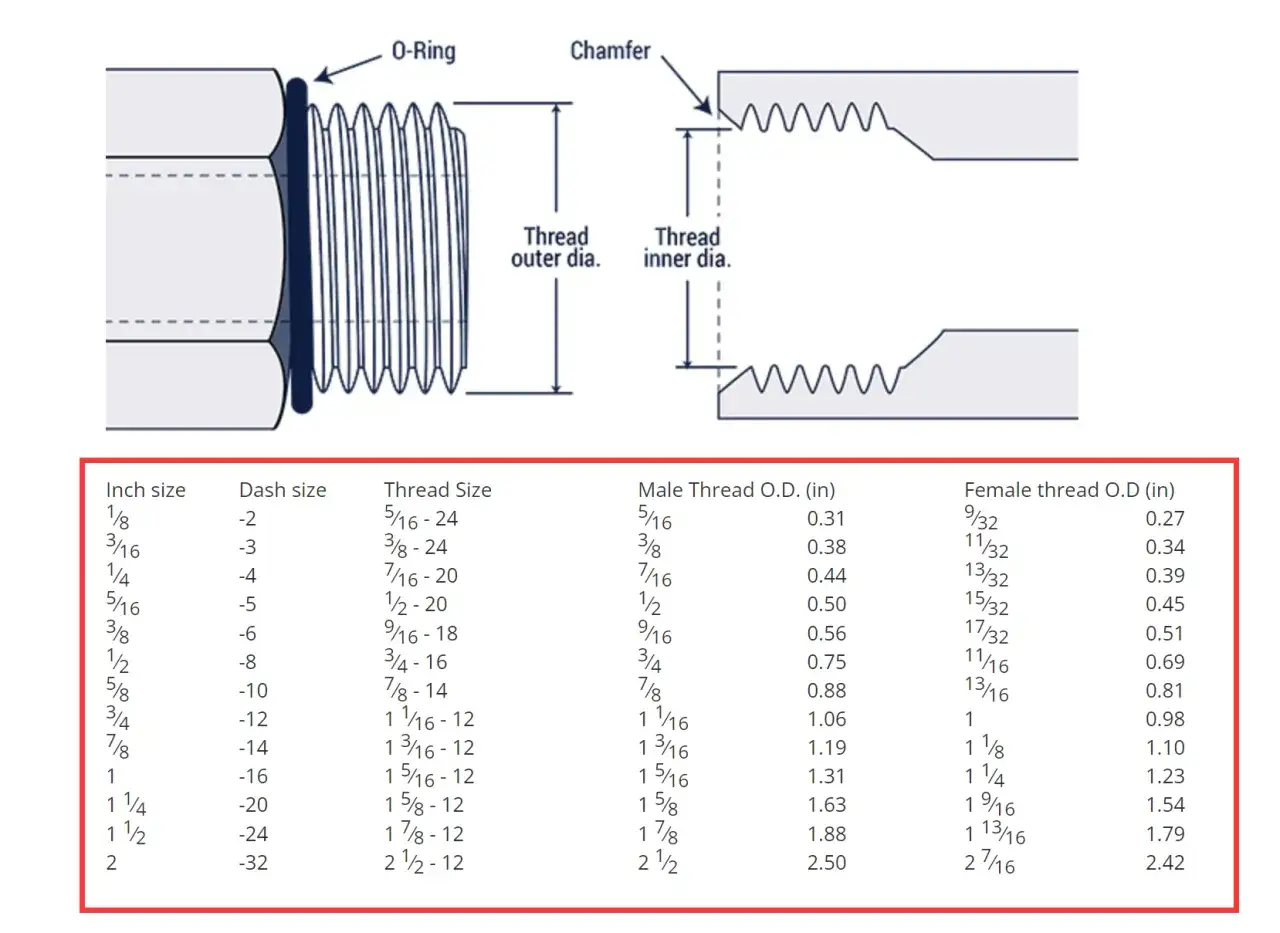

Jak rozpoznać ten gwint bez zgadywania
Ja zawsze zaczynam od trzech rzeczy: czy gwint jest prosty, jaki ma skok i gdzie faktycznie odbywa się uszczelnienie. Sam wygląd bywa mylący, bo po zabrudzeniu albo po kilku latach eksploatacji wiele elementów wygląda „prawie tak samo”. Dlatego warto iść po kolei, zamiast zgadywać.
- Sprawdź, czy średnica jest stała. Gwint cylindryczny ma praktycznie tę samą średnicę na całej długości roboczej, bez wyraźnego zwężania.
- Zmierz średnicę zewnętrzną. Dla tego rozmiaru powinieneś zobaczyć wynik w okolicy 21 mm, a nie 12,7 mm.
- Policz skok. Najprościej użyć grzebienia do gwintów; jeśli wychodzi 14 TPI, jesteś bardzo blisko właściwego tropu.
- Oceń sposób doszczelnienia. Jeśli na czole jest miejsce na podkładkę, pierścień uszczelniający albo O-ring, to mocna wskazówka, że chodzi o gwint BSPP.
- Porównaj z wzornikiem gwintów. W warsztacie to nadal najpewniejszy sposób, bo suwmiarka daje tylko przybliżenie.
W praktyce największym błędem jest mierzenie samej nazwy „1/2"” i zakładanie, że chodzi o średnicę fizyczną. To nie działa ani w hydraulice, ani w osprzęcie maszyn. Jeśli średnica i skok się zgadzają, a połączenie ma osobną powierzchnię uszczelniającą, jesteś na dobrym tropie. Sama suwmiarka nie wystarczy, jeśli na stole leżą też R, Rp, Rc i NPT, dlatego porównanie tych oznaczeń robi największą różnicę.
Czym różni się od R, Rp, Rc i NPT
To właśnie tutaj najczęściej dochodzi do pomyłek. Gwinty rurowe bywają podobne wizualnie, ale różnią się geometrią, kątem zarysu i sposobem uszczelnienia. Dla użytkownika końcowego liczy się jedno: element może się skręcać, a mimo to wcale nie być właściwie dopasowany.
| Oznaczenie | Forma | Uszczelnienie | Najważniejsza uwaga |
|---|---|---|---|
| G / BSPP | Cylindryczny, 55° | Na przylgni, uszczelce lub O-ringu | To standard dla połączeń mechanicznych, nie do „dociskania” na samych zwojach |
| R / BSPT | Stożkowy, 55° | Na gwincie | Wymaga innego podejścia niż G, mimo podobnego profilu |
| Rp | Wewnętrzny cylindryczny | Współpracuje z systemem ISO 7-1 | To nie jest zamiennik G, jeśli producent przewidział inne doszczelnienie |
| Rc | Wewnętrzny stożkowy | Na gwincie | Wymaga zgodności z elementem współpracującym z tego samego systemu |
| NPT | Stożkowy, 60° | Na gwincie | To system amerykański, inna geometria i inna praktyka montażowa |
Najważniejsza zasada brzmi prosto: jeśli gwint się wkręca, to jeszcze nie znaczy, że pasuje. Zdarza się, że element ruszy na kilka zwojów, ale różnica w geometrii i sposobie uszczelnienia i tak skończy się przeciekiem albo uszkodzeniem gwintu. Ja nie traktuję takiego „prawie pasuje” jako dopuszczalnego wyniku. Gdy już wiesz, co to za system, trzeba jeszcze odpowiedzieć na pytanie, gdzie i po co się go stosuje.
Gdzie spotyka się go najczęściej
Ten gwint pojawia się tam, gdzie liczy się powtarzalne, rozbieralne połączenie z osobnym uszczelnieniem. W praktyce spotkasz go w armaturze hydraulicznej, pneumatyce, zaworach, króćcach, złączkach, manometrach, filtrach i różnego typu adapterach. W obróbce metalu i przy produkcji elementów maszyn najczęściej trafia do gotowych portów, tulei, redukcji oraz części toczonych pod konkretny osprzęt.
- Hydraulika maszyn - bo połączenie ma być pewne, ale jednocześnie możliwe do serwisowania.
- Pneumatyka - gdzie szybki montaż i demontaż są równie ważne jak szczelność.
- Armatura wodna i techniczna - zwłaszcza tam, gdzie producent przewidział uszczelkę czołową.
- Manometry i czujniki ciśnienia - bo port przyrządu często musi być kompaktowy i standardowy.
- Adaptery i redukcje - przy przejściach między różnymi systemami gwintów.
Warto pamiętać, że to nie jest gwint wybierany „na oko” do każdego połączenia rurowego. Jeśli projekt przewiduje częsty demontaż, takie rozwiązanie ma sens, bo nie niszczy szczelności tak szybko jak źle dobrane uszczelnianie na zwojach. Właśnie na tym etapie najłatwiej przegapić sposób uszczelnienia, więc rozbijam to osobno.
Jak go uszczelnić, żeby połączenie było pewne
Przy tym typie gwintu najważniejsze jest zrozumienie, że sam gwint zwykle tylko trzyma element w osi i zapewnia docisk. Szczelność robi coś innego: płaska uszczelka, O-ring, pierścień uszczelniający albo odpowiednio ukształtowana powierzchnia przylgowa. Jeżeli producent przewidział takie rozwiązanie, to właśnie ono ma wykonać całą pracę.
Najczęściej spotykane warianty to:
- uszczelka płaska - dobra, gdy złącze ma czołową powierzchnię przylegania;
- O-ring - wygodny w elementach serwisowanych i w kompaktowych portach;
- pierścień typu bonded seal - bardzo praktyczny w hydraulice, bo łączy metalową podkładkę z elastomerem;
- gniazdo stożkowe lub przylgowe - gdy szczelność ma powstać na styku powierzchni, a nie na zwoju.
Taśla PTFE bywa pomocna w innych systemach, ale tutaj nie powinna zastępować właściwego sposobu doszczelnienia. Jeśli konstrukcja wymaga O-ringu albo podkładki, a ktoś próbuje „naprawić” połączenie samą taśmą, bardzo często maskuje tylko problem i opóźnia awarię. Druga rzecz to dokręcanie na siłę: przy gwincie cylindrycznym można uszkodzić gniazdo uszczelki, zanim połączenie stanie się szczelne.
Ja zawsze sprawdzam też stan powierzchni czołowej. Zadziory, korozja, stara uszczelka albo drobne wgniecenie potrafią zrobić większy problem niż sam gwint. Jeśli połączenie pracuje pod ciśnieniem, próba szczelności po montażu nie jest dodatkiem, tylko obowiązkowym etapem. Z tych powodów przed zamówieniem i montażem warto przejść krótką checklistę, zamiast liczyć na szczęście.
Trzy kontrole, które oszczędzają najwięcej nerwów
Przy takim połączeniu zawsze sprawdzam trzy rzeczy: zapis w katalogu, geometrię gwintu i sposób uszczelnienia. To naprawdę wystarcza, żeby wyłapać większość pomyłek jeszcze przed montażem. Reszta to już wykonanie, czyli czysta powierzchnia, poprawny docisk i brak kombinowania z niepasującymi elementami.
- Najpierw identyfikacja - upewnij się, że w dokumentacji stoi standard BSPP, a nie tylko ogólne „1/2"”.
- Potem pomiar - sprawdź średnicę i skok, zamiast porównywać sam wygląd gwintu.
- Na końcu uszczelnienie - dobierz dokładnie taki typ, jaki przewidział producent złącza.
Jeśli te trzy punkty się zgadzają, ryzyko pomyłki spada bardzo mocno. Gdy którykolwiek z nich budzi wątpliwości, nie warto zgadywać, bo w połączeniach rurowych „prawie pasuje” zwykle oznacza późniejszy przeciek, poprawki i stratę czasu. Dobrze rozpoznany gwint rurowy oszczędza więcej niż jeden montaż - oszczędza cały serwis.
