Gwint UNC, czyli Unified National Coarse, to jeden z podstawowych calowych standardów w śrubach, nakrętkach i otworach gwintowanych, szczególnie tam, gdzie liczy się szybki montaż, dobra odporność na zabrudzenie i łatwa wymienność części. W tym artykule pokazuję, jak czytać oznaczenia, czym ten system różni się od UNF i metryki, jakie rozmiary spotyka się najczęściej oraz jak dobrać wiertło i klasę pasowania bez zgadywania.
Najważniejsze informacje o gwincie calowym UNC
- UNC to zgrubna seria gwintów calowych o profilu 60°, używana głównie w połączeniach ogólnych.
- Oznaczenie typu 3/8-16 UNC 2B mówi o średnicy, liczbie zwojów na cal, serii i klasie pasowania.
- W praktyce UNC montuje się łatwiej niż gwint drobny, ale nie daje zamienności z metryką ani z UNF.
- Najczęściej spotykane klasy to 2A i 2B, czyli standard handlowy dla śrub i nakrętek.
- Przy doborze otworu pod gwint ważniejszy od „na oko podobnej” średnicy jest właściwy TPI i właściwe wiertło.
- W polskich warsztatach UNC pojawia się najczęściej przy sprzęcie importowanym, serwisie i starszych maszynach calowych.
Co oznacza UNC i kiedy ten gwint ma sens
UNC to skrót od Unified National Coarse, czyli zgrubnej serii gwintów calowych z rodziny Unified Thread Series. W praktyce ja traktuję ten standard jako wybór dla połączeń, które mają być szybkie w montażu, odporne na lekkie zabrudzenie i łatwe do serwisowania. To właśnie dlatego UNC często trafia do śrub ogólnego zastosowania, konstrukcji pomocniczych, maszyn importowanych z rynku amerykańskiego i elementów, które mają być rozkręcane częściej niż raz w życiu.
Najważniejsza cecha tej serii jest prosta: większy skok oznacza mniej zwojów na cal, a więc gwint „grubszy” i zwykle bardziej tolerancyjny na warunki pracy. W warsztacie przekłada się to na mniejsze ryzyko przekoszenia przy rozpoczęciu wkręcania oraz na łatwiejszy montaż, gdy otwór lub śruba nie są idealnie czyste. To nie jest gwint do maksymalnej precyzji, tylko do pewnego, praktycznego połączenia. Żeby nie pomylić samego standardu z oznaczeniem na śrubie, warto rozebrać zapis na części.
Jak czytać oznaczenie na śrubie i w dokumentacji
Najczęstszy zapis wygląda tak: 3/8-16 UNC 2B albo 1/4-20 UNC 2A. Pierwsza część mówi o średnicy nominalnej, druga o liczbie zwojów na cal, skrót UNC wskazuje serię zgrubną, a końcówka A lub B określa, czy chodzi o gwint zewnętrzny, czy wewnętrzny.
- 3/8 - średnica nominalna śruby, czyli 3/8 cala.
- 16 - 16 zwojów na cal, w praktyce skok 1,5875 mm.
- UNC - seria zgrubna z profilu Unified.
- 2A - gwint zewnętrzny o typowym pasowaniu handlowym.
- 2B - gwint wewnętrzny o tym samym, najczęściej stosowanym poziomie pasowania.
Warto pamiętać o klasach: 1A/1B oznaczają luz i bardzo łatwy montaż, 2A/2B są standardem w produkcji ogólnej, a 3A/3B trafiają do zastosowań wymagających ciaśniejszego pasowania. W praktyce to właśnie klasa często decyduje o tym, czy śruba będzie chodziła lekko, czy wymagała już bardzo dokładnej obróbki. Sam zapis jest krótki, ale mówi zaskakująco dużo, więc dobrze go czytać bez skrótów myślowych. Sama etykieta to jednak nie wszystko, bo prawdziwe różnice wychodzą dopiero przy porównaniu z UNF i metryką.
UNC, UNF i gwint metryczny nie są zamienne
Na rysunku projektowym podobieństwo bywa zdradliwe, bo UNC, UNF i system metryczny mają ten sam kąt profilu 60°, ale nie są zamienne. W warsztacie najwięcej szkód widzę właśnie wtedy, gdy ktoś patrzy tylko na średnicę i zakłada, że „prawie pasuje”.
| Cecha | UNC | UNF | Gwint metryczny |
|---|---|---|---|
| Kąt profilu | 60° | 60° | 60° |
| Opis skoku | TPI, czyli zwoje na cal | TPI, czyli zwoje na cal | Skok w milimetrach |
| Charakter | Zgrubny, bardziej „wybaczający” | Drobniejszy, dokładniejszy | Zależny od serii, ale w Polsce najczęściej standardowy metryczny |
| Montaż | Łatwiejszy i szybszy | Wymaga dokładniejszego prowadzenia | Przewidywalny w europejskich zastosowaniach |
| Zastosowanie | Ogólne połączenia, serwis, importowane maszyny | Dokładniejsze połączenia i większa liczba zwojów na długości | Praktycznie cały rynek europejski |
| Ryzyko pomyłki | Wysokie z metryką i UNF | Wysokie z UNC i metryką | Wysokie z calowymi UNC i UNF |
Przykład, który dobrze porządkuje temat: 3/8-16 UNC i M10×1,5 mają podobną średnicę, ale inny skok i inny układ zwojów. To wystarczy, żeby połączenie zaczęło się klinować i z czasem zniszczyło jeden z elementów. W teorii ktoś może próbować to „dociągnąć”, ale w praktyce to prosty sposób na uszkodzenie gwintu. Jeśli już wiesz, czego unikać, łatwiej przejść do tego, jakie rozmiary rzeczywiście pojawiają się najczęściej.
Najczęściej spotykane rozmiary UNC w warsztacie
W codziennej pracy najczęściej spotykam kilka rozmiarów, które wracają w maszynach, osprzęcie warsztatowym i częściach importowanych z USA. To one najczęściej decydują o tym, czy dobierasz śrubę z magazynu, czy musisz ją zamawiać specjalnie.

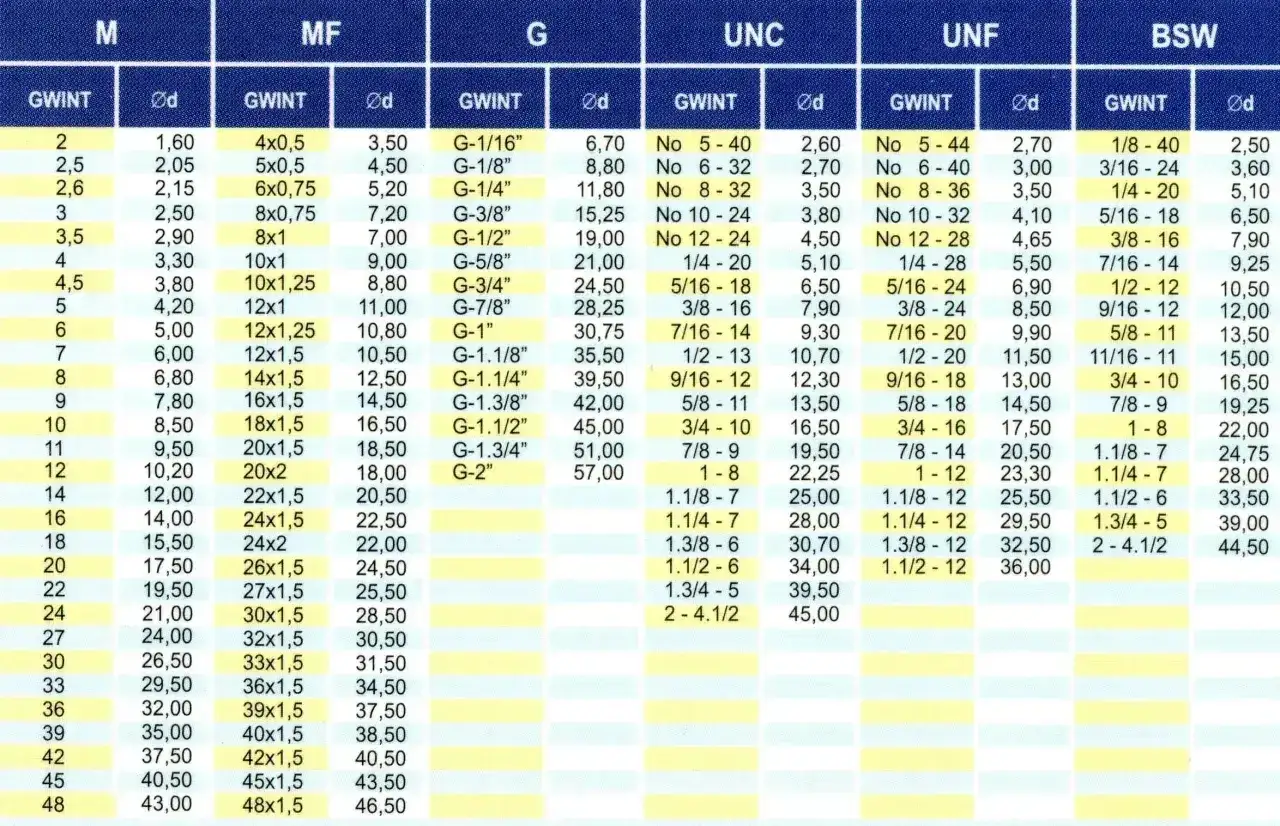

| Oznaczenie | Średnica nominalna | TPI | Skok [mm] | Typowe użycie |
|---|---|---|---|---|
| 1/4-20 UNC | 6,35 mm | 20 | 1,27 mm | Lekkie połączenia, uchwyty, osprzęt |
| 5/16-18 UNC | 7,94 mm | 18 | 1,41 mm | Mocowania ogólne, wsporniki, elementy serwisowe |
| 3/8-16 UNC | 9,53 mm | 16 | 1,59 mm | Maszyny, uchwyty, połączenia konstrukcyjne |
| 7/16-14 UNC | 11,11 mm | 14 | 1,81 mm | Połączenia bardziej obciążone |
| 1/2-13 UNC | 12,70 mm | 13 | 1,95 mm | Ramy, mocowania, cięższe detale |
| 5/8-11 UNC | 15,88 mm | 11 | 2,31 mm | Elementy o większym przekroju i większym momencie dokręcania |
| 3/4-10 UNC | 19,05 mm | 10 | 2,54 mm | Cięższe konstrukcje i mocniejsze połączenia |
W mniejszych rozmiarach numerowanych, takich jak #1-64, #2-56, #6-32 czy #10-24, logika jest ta sama, tylko średnica nie zapisuje się ułamkiem cala. To częsty świat amerykańskich urządzeń, elektroniki przemysłowej i starszych podzespołów, więc dobrze mieć go z tyłu głowy przy naprawach. Sama tabela jednak nie wystarczy, jeśli chcesz taki gwint wykonać albo odtworzyć bez fuszerki.
Jak dobrać wiertło, gwintownik i klasę pasowania
Przy otworze gwintowanym najpierw dobieram rozmiar z tabeli, a dopiero potem zastanawiam się nad wykończeniem i klasą. Dla kilku popularnych rozmiarów orientacyjne wartości wyglądają tak: 1/4-20 UNC zwykle robi się wiertłem #7, czyli około 5,1 mm; 5/16-18 UNC często wymaga wiertła F, czyli około 6,5 mm; a 3/8-16 UNC w wielu tabelach idzie na 5/16 cala, czyli około 7,94 mm.
To są wartości startowe, a nie święte reguły. Dokładny dobór zależy od materiału, wymaganej głębokości zazębienia, typu gwintownika i tego, czy robisz gwint cięty, czy formowany. Zbyt mały otwór kończy się dużym oporem i ryzykiem urwania narzędzia, zbyt duży daje płytki gwint i słabe przenoszenie obciążenia. Ja zwykle zostawiam klasę 2A/2B jako punkt wyjścia, bo to najbardziej uniwersalny wybór dla produkcji ogólnej. 1A/1B zostawiam tam, gdzie priorytetem jest bardzo łatwy montaż w mniej idealnych warunkach, a 3A/3B tam, gdzie tolerancje muszą być ciaśniejsze niż w typowej produkcji.
Jeżeli chcesz uniknąć błędów przy gwintowaniu otworu, sprawdzaj nie tylko samą średnicę, ale też głębokość, smarowanie i stan materiału. W aluminium i stali nierdzewnej różnica między „da się” a „działa dobrze” bywa bardzo mała. Sam dobór narzędzia nie wystarczy jednak, jeśli na etapie montażu popełnisz kilka klasycznych błędów.
Błędy, które najczęściej psują połączenie
- Mieszanie TPI - 16 i 18 zwojów na cal to nie „prawie to samo”, tylko dwa różne gwinty.
- Wkręcanie metryki na siłę - czasem da się złapać pierwszy obrót, ale później gwint już się niszczy.
- Ignorowanie strony A/B - 2A oznacza gwint zewnętrzny, a 2B wewnętrzny; to nie jest ozdobny dodatek do nazwy.
- Dobór wiertła „na oko” - kończy się zbyt płytkim albo zbyt luźnym gwintem.
- Założenie, że coarse zniesie wszystko - w cienkim materiale i tak może być potrzebna wkładka albo dłuższe zazębienie.
- Brak smarowania przy stali nierdzewnej - zwiększa ryzyko zatarcia, niezależnie od serii gwintu.
Ja przy odbiorze połączenia zawsze sprawdzam dwie rzeczy: czy śruba wchodzi ręką przez kilka pełnych obrotów oraz czy nakrętka nie ma wyczuwalnego zacięcia na początku gwintu. Jeśli któryś z tych testów nie przechodzi, problem zwykle nie leży w samej śrubie, tylko w standardzie, pasowaniu albo wykonaniu otworu. To dobry moment, żeby przejść od techniki do praktycznej decyzji zakupowej.
Gdzie UNC oszczędza czas, a gdzie tylko komplikuje zamówienie
UNC naprawdę pomaga wtedy, gdy pracujesz przy sprzęcie amerykańskim, robisz serwis maszyn, montujesz połączenia narażone na zabrudzenie albo po prostu potrzebujesz gwintu, który łatwo skręcić i rozkręcić bez walki z pierwszymi zwojami. W takich zastosowaniach jego „zgrubność” jest zaletą, a nie wadą.
Jeżeli jednak cały projekt jest metryczny, dostawa części ma być lokalna, a dokumentacja mówi wyraźnie o M6, M10 czy M12, nie ma sensu wprowadzać calowego wyjątku tylko dlatego, że „prawie pasuje”. W praktyce ja traktuję UNC jako standard bardzo użyteczny, ale tylko wtedy, gdy od początku jest spójny z resztą połączenia. Najwięcej problemów znika, gdy trzymasz jeden system w obrębie jednego detalu, zapisujesz go jednoznacznie w dokumentacji i nie liczysz na szczęście przy doborze śruby.
