Dobrze wykonane otwory pod śruby decydują o tym, czy połączenie skręci się bez walki, zachowa osiowość i da się później rozebrać bez uszkodzeń. W praktyce liczy się nie tylko średnica, ale też to, czy otwór ma prowadzić śrubę, przyjąć gwint, ukryć łeb czy dać luz montażowy. Poniżej rozkładam ten temat na konkretne decyzje, które naprawdę mają znaczenie w obróbce metalu.
Najważniejsze decyzje sprowadzają się do funkcji otworu i materiału
- Otwór przelotowy dobiera się z luzem montażowym, a nie na styk z nominalną średnicą śruby.
- Otwór gwintowany wierci się według skoku gwintu, na przykład M6 x 1.0 zwykle wymaga wiertła 5.0 mm.
- Pogłębienie stożkowe stosuje się pod łby stożkowe, a pogłębienie walcowe pod łby cylindryczne.
- W otworze ślepym trzeba zostawić zapas głębokości na stożek wiertła i wióry po gwintowaniu.
- Najwięcej problemów robią: za mała średnica, brak gratowania i zły dobór otworu do materiału.
Najpierw ustal funkcję otworu
Ja zawsze zaczynam od jednego pytania: czy śruba ma tylko przejść przez element, czy ma w nim współpracować z gwintem. To rozróżnienie brzmi banalnie, ale właśnie na tym etapie najczęściej powstają błędy, które później wychodzą przy montażu, dokręcaniu albo serwisie.
W praktyce spotykamy kilka podstawowych wariantów. Każdy z nich ma inne zadanie, więc nie warto ich mieszać tylko dlatego, że wizualnie wyglądają podobnie. Dobrze dobrany typ otworu oszczędza czas, poprawki i zużycie narzędzi.
| Typ otworu | Do czego służy | Kiedy go wybieram | Na co uważać |
|---|---|---|---|
| Przelotowy | Śruba przechodzi swobodnie przez detal | Przy połączeniach śrubowych z nakrętką lub gwintem po drugiej stronie | Potrzebny jest odpowiedni luz, nie otwór „na styk” |
| Gwintowany | Śruba wkręca się bez nakrętki | Gdy materiał ma wystarczającą grubość i wytrzymałość | Średnica wiertła zależy od skoku gwintu |
| Ślepy | Nie przechodzi przez całą grubość materiału | Przy zamkniętych korpusach, gniazdach i częściach konstrukcyjnych | Trzeba zostawić miejsce na wióry i stożek wiertła |
| Z pogłębieniem stożkowym | Łeb śruby siada równo z powierzchnią lub poniżej niej | Przy śrubach z łbem stożkowym | Kąt pogłębienia musi pasować do łba |
| Z pogłębieniem walcowym | Ukrywa łeb cylindryczny | Przy śrubach imbusowych i innych łbach walcowych | Liczy się średnica i głębokość gniazda |
Jeżeli ten wybór jest jasny, dopiero wtedy ma sens dobieranie średnicy i narzędzia. Właśnie na tym etapie przechodzę od ogólnej decyzji do konkretu wymiarowego.
Dobór średnicy robi największą różnicę
W obróbce metalu średnica otworu jest ważniejsza niż sam opis „pod śrubę”. Dla otworu przelotowego chodzi o luz montażowy, a dla otworu gwintowanego o właściwą średnicę pod nacięcie zwojów. W praktyce korzystam z tabel i nie zgaduję „na oko”, bo kilka dziesiątych milimetra potrafi zmienić wszystko.
Otwór przelotowy

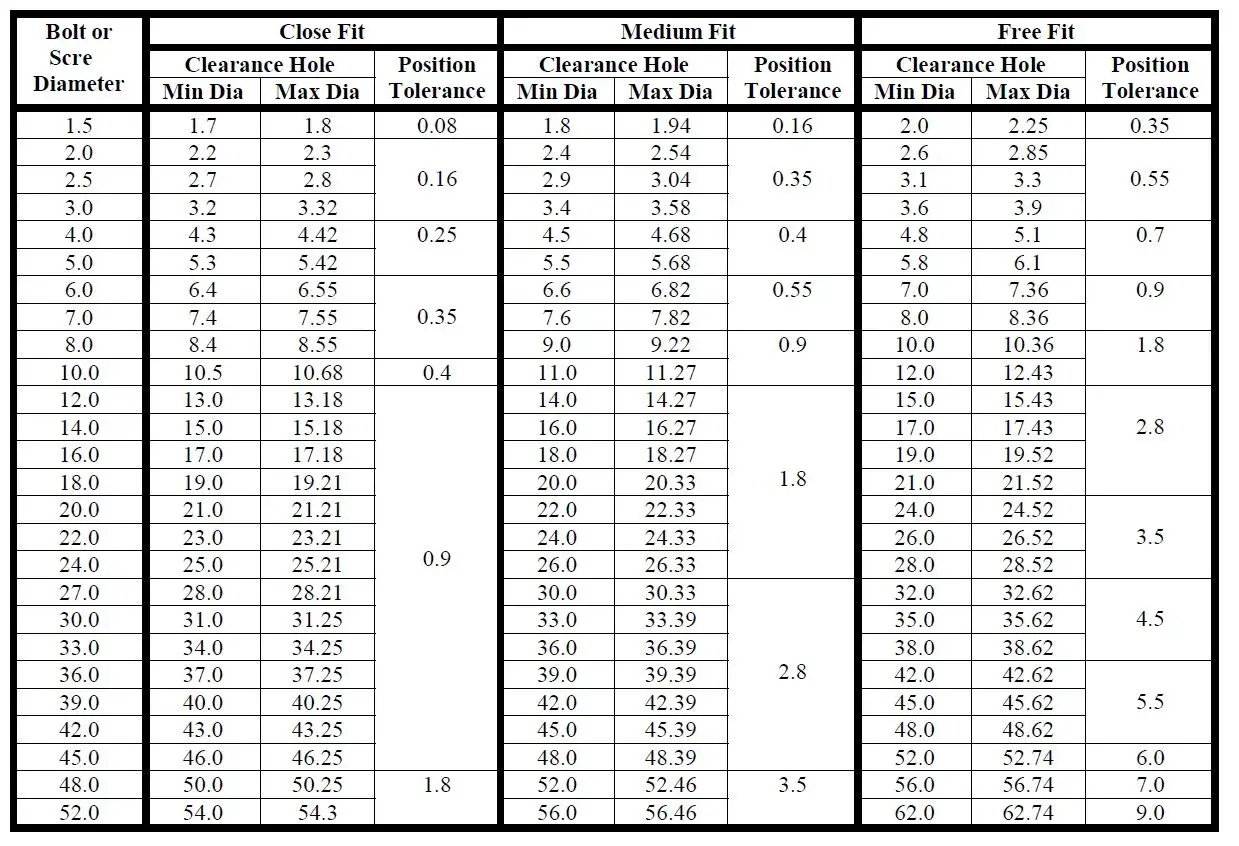

Przy otworach przelotowych najwygodniej trzymać się klas dopasowania opisanych w ISO 273. Dają one trzy poziomy luzu: ciasny, normalny i luźny. Taki podział pomaga dobrać otwór do tego, czy detal ma się składać precyzyjnie, czy potrzebuje więcej tolerancji montażowej.
| Rozmiar śruby | Ciasne dopasowanie | Normalne dopasowanie | Luźne dopasowanie |
|---|---|---|---|
| M4 | 4.3 mm | 4.5 mm | 4.8 mm |
| M6 | 6.4 mm | 6.6 mm | 7.0 mm |
| M8 | 8.4 mm | 9.0 mm | 10.0 mm |
| M10 | 10.5 mm | 11.0 mm | 12.0 mm |
| M12 | 13.0 mm | 13.5 mm | 14.5 mm |
Ja najczęściej wybieram wariant normalny, a ciasny tylko wtedy, gdy zależy mi na dokładnym pozycjonowaniu i nie spodziewam się problemów montażowych. Luźny otwór zostawiam tam, gdzie potrzebny jest zapas na regulację, nierówny detal albo montaż w trudniejszym dostępie.
Przeczytaj również: Gwint metryczny a calowy - jak je odróżnić bez pomyłek
Otwór pod gwint
Przy gwintowaniu nie używa się średnicy nominalnej śruby, tylko średnicy pod gwintownik. To właśnie tu najczęściej popełnia się błąd, bo ktoś bierze wiertło „prawie takie jak śruba” i kończy z gwintem za płytkim, zbyt słabym albo wręcz niepełnym.
| Gwint metryczny | Skok | Typowa średnica wiertła |
|---|---|---|
| M3 x 0.5 | 0.5 mm | 2.5 mm |
| M4 x 0.7 | 0.7 mm | 3.3 mm |
| M5 x 0.8 | 0.8 mm | 4.2 mm |
| M6 x 1.0 | 1.0 mm | 5.0 mm |
| M8 x 1.25 | 1.25 mm | 6.8 mm |
| M10 x 1.5 | 1.5 mm | 8.5 mm |
| M12 x 1.75 | 1.75 mm | 10.2 mm |
Jeśli używasz gwintu drobnozwojowego, nie zakładaj, że zadziała ten sam wymiar co dla gwintu zwykłego. Tu skok robi różnicę. W praktyce zawsze sprawdzam tabelę pod konkretny gwint, zwłaszcza gdy element ma pracować pod obciążeniem albo będzie często rozbierany.
Widzisz już, że sama średnica nie załatwia sprawy. Równie ważne są pogłębienie, głębokość i sposób osadzenia łba, bo to one decydują o tym, czy połączenie naprawdę dobrze leży.
Pogłębienie i głębokość decydują o jakości osadzenia
Jeżeli łeb śruby ma zniknąć w powierzchni, nie wystarczy wywiercić otworu i na tym poprzestać. Trzeba jeszcze dobrać rodzaj pogłębienia. Przy śrubach stożkowych robi się pogłębienie stożkowe, zwykle pod kąt dopasowany do łba, a przy śrubach z łbem cylindrycznym stosuje się pogłębienie walcowe, czyli gniazdo o większej średnicy i głębokości.
W otworach ślepych największym błędem jest zbyt płytkie wiercenie. Gwintownik potrzebuje miejsca na wejście, a wiór musi mieć gdzie się zebrać. Ja zostawiam zapas nie tylko na długość gwintu, ale też na stożek wiertła i odcinek roboczy narzędzia. Bez tego końcowe zwoje są słabe albo po prostu niepełne.
- Przy otworze stożkowym sprawdź zgodność kąta z łbem śruby, bo inaczej kontakt będzie punktowy, a nie pełnopowierzchniowy.
- Przy pogłębieniu walcowym kontroluj średnicę gniazda, bo za małe utrudni osadzenie, a za duże osłabi materiał wokół otworu.
- Przy otworze ślepym zostaw realny zapas głębokości, a nie tylko „na papierze”, bo wiór i stożek wiertła zabierają miejsce.
- Po wierceniu usuń grat, bo nawet cienki zadzior potrafi przekłamać osadzenie łba i moment dokręcenia.
To właśnie ten etap często odróżnia poprawny detal od elementu, który wygląda dobrze tylko przed montażem. Gdy geometria jest już ustawiona, zostają błędy wykonawcze, a tych w praktyce widzę najwięcej.
Najczęstsze błędy, przez które połączenie nie trzyma
Najwięcej problemów nie bierze się z samej śruby, tylko z przygotowania otworu. Czasem detal jest mechanicznie poprawny, ale po montażu okazuje się, że coś pracuje, klinuje się albo nie da się go już poprawnie dokręcić. Wtedy winny jest zwykle jeden z poniższych błędów.
| Błąd | Co się dzieje | Jak temu zapobiec |
|---|---|---|
| Za mała średnica otworu przelotowego | Śruba klinuje się, detal nie siada w osi | Trzymać się wymiarów dopasowania, a nie średnicy nominalnej |
| Za mały otwór pod gwint | Gwintownik się męczy, rośnie ryzyko złamania narzędzia | Sprawdzać średnicę pod konkretny skok gwintu |
| Za mała głębokość otworu ślepego | Gwint nie dochodzi do końca, wiór nie ma gdzie uciec | Dodać zapas głębokości i przewidzieć stożek wiertła |
| Brak gratowania | Łeb śruby nie przylega równo, pojawia się przekoszenie | Odgratować wejście i wyjście otworu po wierceniu |
| Zły dobór otworu do materiału | Gwint wyrywa się albo połączenie jest zbyt słabe | Przy cienkiej ściance rozważyć wkładkę, nitonakrętkę albo nakrętkę z drugiej strony |
Jeżeli mam wskazać jeden błąd, który pojawia się najczęściej, to jest nim właśnie brak dopasowania otworu do rzeczywistego zadania. Drugi w kolejności to próba „uratowania” złego wymiaru większym momentem dokręcania. To zwykle kończy się tylko większym uszkodzeniem.
Inaczej wierci się stal, aluminium i cienką blachę
Materiał zmienia sposób pracy bardziej, niż wielu osobom się wydaje. Ten sam wymiar otworu może być bezproblemowy w aluminium, a kłopotliwy w stali nierdzewnej albo w cienkiej blasze. Dlatego nie traktuję tabeli jako jedynej odpowiedzi, tylko jako punkt wyjścia.
| Materiał | Co jest najważniejsze | Moja praktyka |
|---|---|---|
| Stal konstrukcyjna | Stabilne prowadzenie i odprowadzanie wióra | Standardowe wiertło HSS lub HSS-Co, chłodzenie przy większych średnicach |
| Stal nierdzewna | Kontrola temperatury i ostre narzędzie | Niższe obroty, zdecydowany posuw, dobra emulsja lub olej |
| Aluminium | Unikanie narostu na ostrzu | Ostre wiertło, lekkie smarowanie, dobre usuwanie wióra |
| Cienka blacha | Wytrzymałość gwintu jest ograniczona | Często lepiej użyć nakrętki, nitonakrętki albo wkładki gwintowanej |
| Żeliwo | Kruchość i pył zamiast długiego wióra | Pracować spokojnie, utrzymać narzędzie w osi i dobrze odciągać pył |
W cienkiej blasze sam gwint w materiale bywa po prostu za słaby, żeby dobrze znosić wielokrotny montaż. Tu lepiej od razu zaplanować rozwiązanie serwisowe, zamiast liczyć, że „jakoś wytrzyma”. To samo dotyczy miejsc narażonych na drgania i częste rozkręcanie.
Na końcu sprawdzam jeszcze dostęp do łba, serwis i zabezpieczenie połączenia
Dobry otwór nie kończy się na wierceniu. Po montażu liczy się jeszcze to, czy da się dojść narzędziem do łba śruby, czy podkładka ma dość miejsca i czy połączenie będzie można później rozebrać bez niszczenia detalu. Ja zawsze sprawdzam też, czy konstrukcja ma zapas na ewentualny serwis, bo w praktyce to właśnie serwis pokazuje, czy otwór został zaprojektowany rozsądnie.
- Jeżeli połączenie pracuje na drganiach, rozważ podkładki, nakrętki samohamowne albo zabezpieczenie gwintu.
- Jeżeli detal będzie często rozbierany, lepiej przewidzieć wkładkę gwintowaną niż liczyć na trwałość miękkiego materiału.
- Jeżeli otwory mają trafić po spawaniu, sprawdź je ponownie po odkształceniach cieplnych, bo geometria potrafi się zmienić.
- Jeżeli wymagana jest regulacja, niewielki luz w otworze bywa lepszy niż idealne dopasowanie bez możliwości korekty.
Jeśli mam zostawić jedną praktyczną zasadę, to tę: najpierw ustalam funkcję otworu, potem dobieram średnicę, a dopiero na końcu narzędzie i sposób wykończenia. Taka kolejność oszczędza poprawki, a w metalu często także materiał i czas.
