Gwintowanie otworu wygląda prosto tylko do momentu, gdy narzędzie zaczyna ciąć materiał. Różne rodzaje gwintowników decydują o tym, czy gwint wyjdzie czysto, czy pojawi się problem z wiórem, momentem obrotowym albo złamaniem narzędzia. Poniżej rozkładam temat na praktyczne decyzje: który typ wybrać, czym różni się praca ręczna od maszynowej, jak dopasować gwintownik do materiału i gdzie najczęściej popełnia się kosztowne błędy.
Najważniejsze rzeczy do zapamiętania przy wyborze gwintownika
- Najpierw patrzę na otwór: przelotowy, ślepy, płytki czy głęboki.
- Potem na wiór: jeśli ma się gdzie przemieszczać, wybór jest prostszy; jeśli nie, geometrię trzeba dobrać dużo staranniej.
- Gwintownik formujący nie skrawa wióra, ale wymaga właściwego otworu wstępnego i plastycznego materiału.
- W ręcznym gwintowaniu liczy się prowadzenie narzędzia, a nie siłowe dociśnięcie.
- Nie gonę za „100% gwintu”, bo w wielu zastosowaniach rozsądniejsze jest 60-70% wypełnienia.
Jak zawężam wybór, zanim zacznę gwintować
Ja zawsze zaczynam od czterech pytań. Czy otwór jest przelotowy czy ślepy? Czy materiał robi długi, ciągnący się wiór, czy krótki i łamliwy? Czy pracuję ręcznie, na wiertarce, czy na CNC? I wreszcie, jakiej tolerancji naprawdę potrzebuję, na przykład 6H w gwincie metrycznym. Ten prosty filtr zwykle wystarcza, żeby odrzucić przypadkowe narzędzia jeszcze przed zakupem.
- Przelotowy otwór daje większą swobodę w odprowadzaniu wióra.
- Ślepy otwór wymaga większej kontroli nad geometrią najazdu i przestrzenią na wiór.
- Materiał podpowiada, czy lepiej ciąć, czy raczej formować gwint.
- Rodzaj maszyny decyduje o tym, jak sztywno i powtarzalnie przebiegnie operacja.
To właśnie na tym etapie najłatwiej uniknąć zakupu „uniwersalnego” gwintownika, który w katalogu wygląda dobrze, ale w praktyce jest tylko kompromisem. Gdy mam te odpowiedzi, przechodzę do samej geometrii narzędzia, bo dopiero ona pokazuje, jak gwintownik zachowa się w materiale.

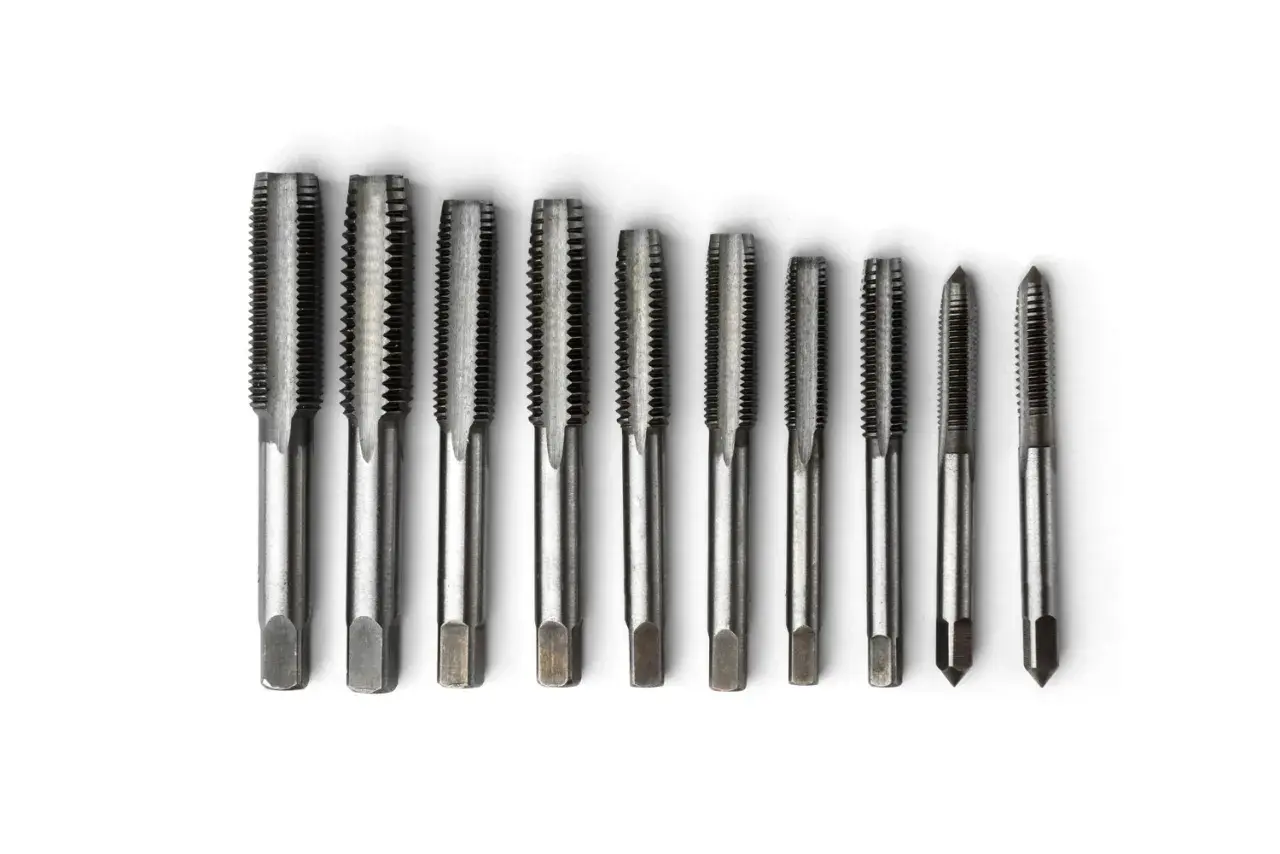

Najważniejsze typy gwintowników i kiedy ich używać
W praktyce sprowadzam temat do czterech głównych geometrii. Każda z nich rozwiązuje inny problem: jedne lepiej prowadzą wiór, inne ułatwiają start, a jeszcze inne całkiem eliminują skrawanie. To nie jest kwestia „lepszy” albo „gorszy” model, tylko dopasowanie do warunków pracy.

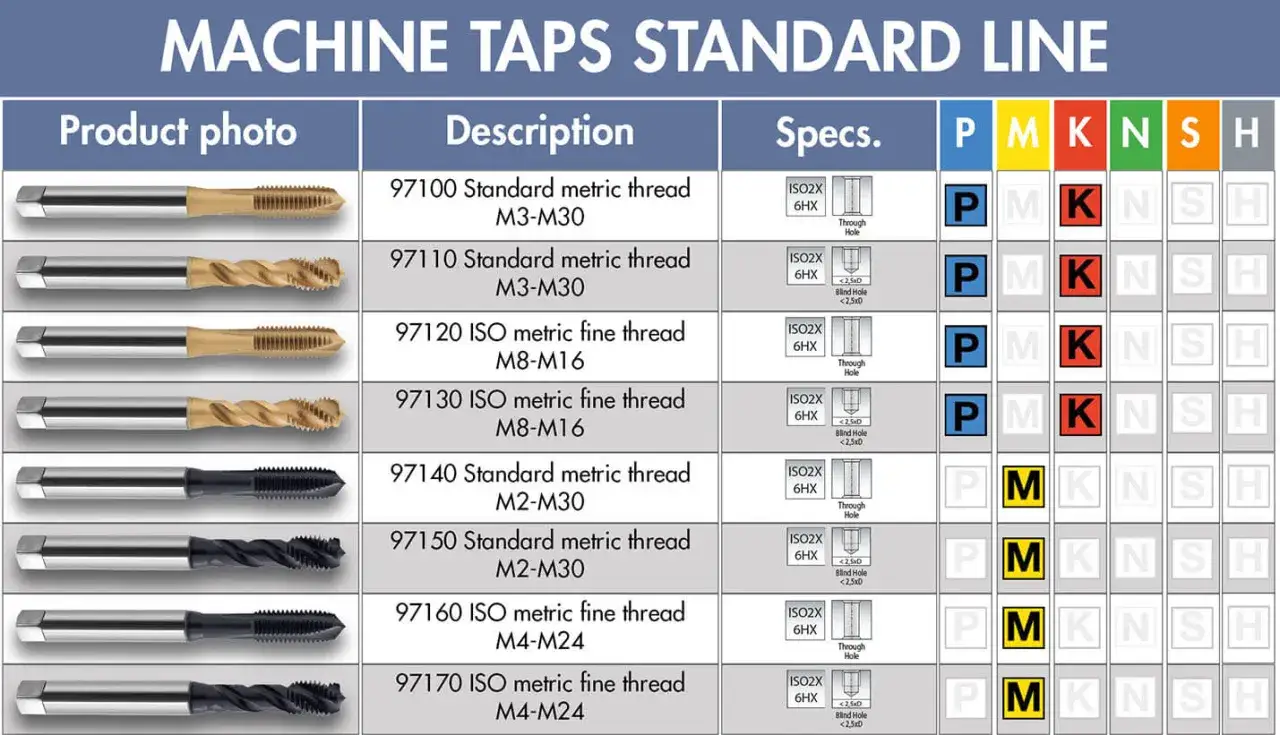

| Typ | Kiedy sprawdza się najlepiej | Największa zaleta | Ograniczenie |
|---|---|---|---|
| Gwintownik prosty | Materiały o krótszym wiórze, prace ogólne, także ręczne i maszynowe | Prosta, czytelna geometria i szerokie zastosowanie | W głębokich ślepych otworach gorzej radzi sobie z odprowadzaniem wióra |
| Gwintownik z wypychaniem wióra | Otwory przelotowe, szczególnie gdy liczy się czysty transport wióra do przodu | Wiór jest pchany przed narzędzie, więc otwór czyści się naturalnie | Do głębokich otworów ślepych zwykle nie jest najlepszym wyborem |
| Gwintownik spiralny do otworów ślepych | Otwory ślepe, dłuższy wiór, praca tam, gdzie wiór musi wrócić do góry | Wyciąga wiór z otworu zamiast go upychać na dnie | Wymaga sensownego chłodzenia i stabilnego prowadzenia |
| Gwintownik formujący | Materiały plastyczne i dobrze dobrane otwory wstępne, zarówno przelotowe, jak i ślepe | Nie tworzy wióra, więc odpada problem zapchania rowków | Wymaga bardzo dobrego doboru średnicy otworu i odpowiedniego smarowania |
Jeśli mam uprościć temat do jednego zdania, to otwory przelotowe lubią narzędzia wypychające wiór do przodu, a ślepe - takie, które zabierają go z powrotem. Właśnie ten podział najczęściej przesądza o sukcesie albo o zacięciu już przy pierwszym przejściu.
Gwintowniki ręczne, maszynowe i formujące
Wybór nie kończy się na samej geometrii rowków. Równie ważny jest sposób pracy narzędzia. Gwintownik ręczny daje więcej kontroli, ale wymaga cierpliwości. Maszynowy pracuje szybciej i powtarzalniej, lecz potrzebuje sztywnego mocowania i poprawnego ustawienia osi. Z kolei gwintownik formujący jest osobną kategorią, bo nie skrawa materiału, tylko go odkształca.
- Gwintowniki ręczne wybieram przy naprawach, małych seriach i tam, gdzie liczy się wyczucie operatora.
- Gwintowniki maszynowe sprawdzają się w powtarzalnej produkcji, bo dają lepszą kontrolę procesu.
- Gwintowniki formujące stosuję wtedy, gdy materiał dobrze się odkształca, a problemem jest przede wszystkim wiór.
W ręcznych zestawach tradycyjnie spotyka się trzy stopnie: wstępny, pośredni i wykańczający. W materiałach Yamawy opisano długości najazdu odpowiednio jako 9, 5 i 1,5 zwoju. To dobrze tłumaczy, dlaczego pierwszy gwintownik wchodzi najłagodniej, a ostatni pozwala dojść bliżej dna ślepego otworu. W praktyce oznacza to mniej szarpania i mniejsze ryzyko zniszczenia otworu przy starcie.
Gwintownik formujący traktuję ostrożnie, nie jak cudowny zamiennik dla wszystkiego. Sandvik podaje, że taki typ narzędzia może pracować zarówno w otworach przelotowych, jak i ślepych, a przy odpowiednich warunkach pozwala zejść z głębokością gwintu nawet do około 3,5×D bez problemów z odprowadzaniem wióra, bo wióra po prostu nie produkuje. To duża zaleta, ale tylko wtedy, gdy średnica otworu wstępnego i smarowanie są naprawdę dopięte.
Gdy rozumiem już różnicę między ręką, maszyną i formowaniem, przechodzę do grupy narzędzi, które rzadziej kupuje się „na oko”, a częściej pod konkretny problem.
Gwintowniki specjalne do zadań nietypowych
Ta grupa bywa pomijana, a szkoda, bo w praktyce często ratuje zlecenie. Nie każdy gwint ma profil metryczny, nie każda śruba pracuje w zwykłym otworze, a nie każdy element pozwala na standardowe podejście.
- Gwintowniki lewoskrętne stosuję tam, gdzie gwint ma pracować w lewym kierunku albo gdzie kierunek obrotu ma znaczenie dla bezpieczeństwa połączenia.
- Gwintowniki rurowe BSP lub NPT są przeznaczone do połączeń rurowych, więc nie zastępują zwykłych gwintów metrycznych.
- Gwintowniki STI służą do przygotowania powiększonego gwintu pod tuleje naprawcze, na przykład w uszkodzonych otworach.
- Gwintowniki do głębokich otworów mają geometrię ułatwiającą pracę tam, gdzie standardowy najazd i miejsce na wiór są zbyt małe.
Przy naprawie gwintu zawsze sprawdzam najpierw nie sam rozmiar, ale też standard połączenia. To oszczędza czas, bo zły typ gwintownika potrafi wyglądać podobnie do właściwego, a w otworze wykona całkiem inną geometrię. Z tego punktu naturalnie przechodzę do doboru narzędzia pod materiał i głębokość, bo to właśnie tu najczęściej rozstrzyga się powodzenie całej operacji.
Jak dobrać narzędzie do materiału i głębokości otworu
Materiał decyduje równie mocno jak geometria otworu. W stali konstrukcyjnej i węglowej często wystarcza dobrze dobrany gwintownik prosty albo z wypychaniem wióra, ale w nierdzewce czy w stopach trudniej skrawalnych liczy się już stabilność, smarowanie i kontrola temperatury. Przy otworach ślepych nie da się oszukać geometrii: jeśli wiór nie ma gdzie uciec, narzędzie zacznie się grzać i klinować.
| Sytuacja | Co zwykle wybieram | Dlaczego |
|---|---|---|
| Stal konstrukcyjna, otwór przelotowy | Gwintownik z wypychaniem wióra | Wiór jest wyrzucany przed narzędzie, więc proces jest stabilny i czysty |
| Nierdzewka, otwór ślepy | Gwintownik spiralny do otworów ślepych | Lepsze wyciąganie wióra ogranicza ryzyko zakleszczenia |
| Aluminium i stopy plastyczne | Gwintownik formujący albo bardzo ostra geometria skrawająca | Materiał dobrze znosi odkształcanie, a brak wióra upraszcza obróbkę |
| Naprawa otworu pod tuleję | Gwintownik STI | Tworzy gwint pod wkładkę naprawczą, a nie standardowe połączenie śrubowe |
Przy doborze średnicy otworu wstępnego nie lubię iść na styk. Dla większości zastosowań dobrze sprawdza się około 60-70% wypełnienia gwintu. Standardowe tabele często prowadzą do około 75%, a pełne 100% daje zwykle tylko niewielki zysk wytrzymałości przy wyraźnie większym momencie obrotowym. Guhring zwraca uwagę, że 100% gwintu jest tylko trochę mocniejsze od 75%, a wymaga dużo większego momentu. To jeden z tych przypadków, w których „mocniej” nie znaczy „lepiej”.
Przy gwintach formowanych ten margines ma jeszcze większe znaczenie, bo otwór wstępny trzeba dobrać precyzyjniej niż przy zwykłym skrawaniu. Za mały otwór podnosi moment i obciąża narzędzie, za duży zostawia płytki, słaby gwint. Gdy ta część jest ustawiona poprawnie, dopiero wtedy warto sprawdzić, czego unikać podczas samego procesu.
Błędy, które najczęściej kończą się złamaniem gwintownika
Większość awarii nie wynika z jednego spektakularnego błędu, tylko z kilku drobnych zaniedbań naraz. Najczęściej widzę ten sam zestaw problemów: zły typ narzędzia, zbyt ciasny otwór wstępny, słabe odprowadzanie wióra i brak osiowości przy wejściu.
- Zły gwintownik do rodzaju otworu - spiralny do ślepego lub prosty tam, gdzie wiór nie ma miejsca, potrafi szybko zatrzymać proces.
- Za mały otwór wstępny - moment skrawania rośnie błyskawicznie, a narzędzie zaczyna pracować w niebezpiecznych warunkach.
- Za mało chłodziwa albo smarowania - szczególnie przy stali nierdzewnej i gwintach formowanych to prosty przepis na kłopoty.
- Brak osiowości - nawet dobry gwintownik nie wybacza krzywego startu.
- Za duża prędkość albo zbyt agresywne wejście - szybciej nie znaczy bezpieczniej, zwłaszcza przy małych średnicach.
W praktyce największa różnica nie leży w samej cenie narzędzia, tylko w jakości przygotowania. Kiedy ograniczę te błędy do minimum, gwintowanie przestaje być loterią, a staje się zwykłą operacją warsztatową. Na koniec zostaje już tylko checklistę przed zakupem, która pomaga nie przepłacić za zły wybór.
Co sprawdzam przed zakupem, żeby narzędzie pracowało równo
Jeśli miałbym zostawić jedną praktyczną zasadę, to taką: najpierw dopasuj geometrię do otworu, potem materiał narzędzia, a dopiero na końcu myśl o powłoce. Powłoka pomaga, ale nie naprawi złego wyboru typu gwintownika. W warsztacie najbardziej liczy się zgodność z warunkami pracy, a nie marketingowe opisy na opakowaniu.
- Norma gwintu - sprawdzam, czy chodzi o metryczny ISO, rurowy, lewoskrętny czy wersję pod tuleję naprawczą.
- Tolerancja - w gwintach metrycznych najczęściej patrzę na 6H, ale przy specjalnych zastosowaniach nie zakładam jej automatycznie.
- Materiał narzędzia - HSS, HSS-E czy węglik dobieram do materiału obrabianego i stabilności procesu.
- Geometria najazdu i rowków - to ona decyduje o starcie, odprowadzaniu wióra i obciążeniu narzędzia.
- Uchwyt i sztywność maszyny - słaba oprawka potrafi zepsuć nawet dobre narzędzie.
- Zalecany otwór wstępny - bez tego łatwo zejść zbyt ciasno albo zbyt luźno.
Dobrze dobrany gwintownik nie jest tym, który brzmi najbardziej imponująco w katalogu, tylko tym, który pasuje do konkretnego otworu, materiału i sposobu pracy. Gdy te trzy elementy się zgadzają, gwint wychodzi przewidywalnie, a narzędzie robi dokładnie to, do czego zostało zaprojektowane.
