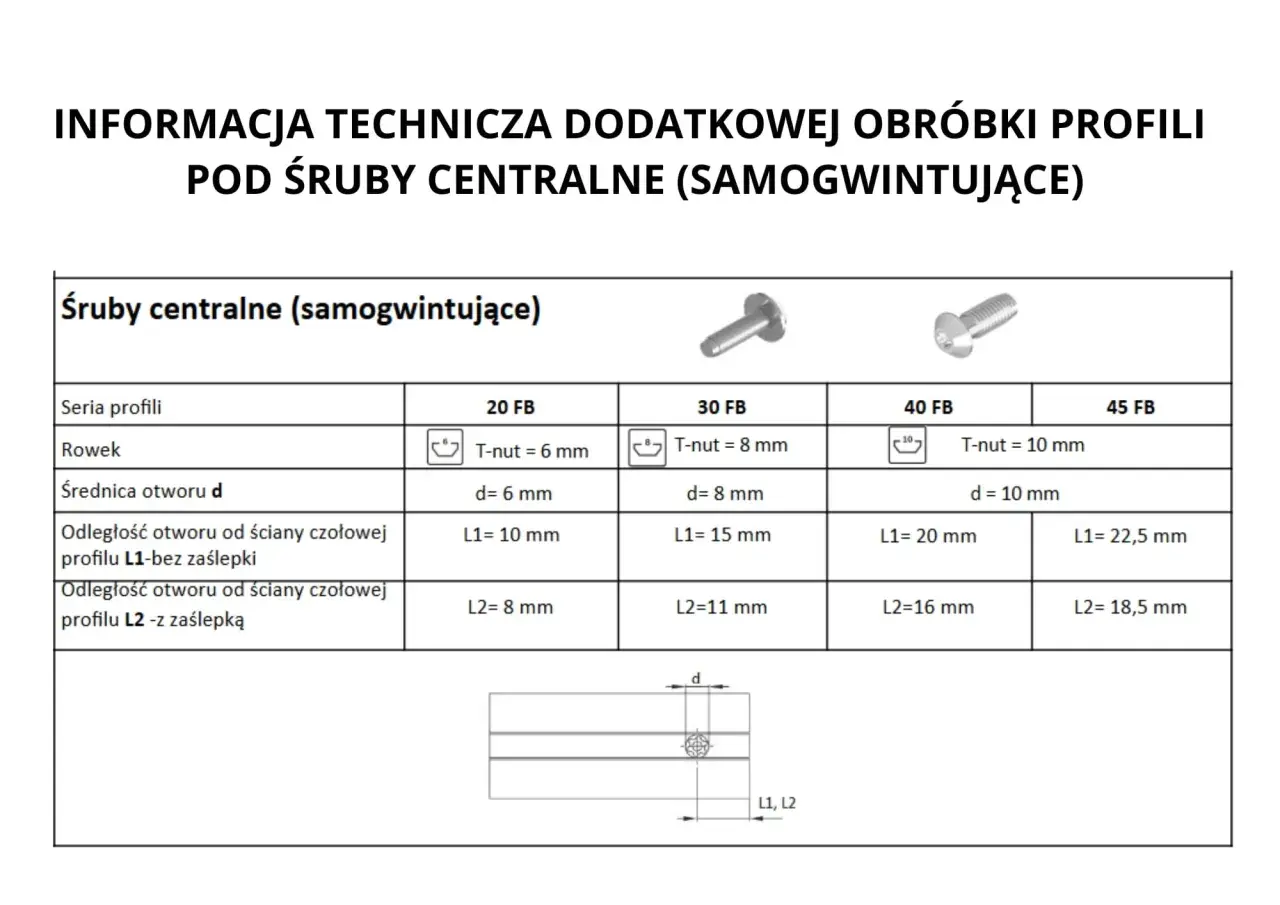

W mechanizmach śrubowych liczy się nie tylko to, jak szybko śruba przesuwa obciążenie, ale też czy po zatrzymaniu napędu układ utrzyma pozycję. To właśnie samohamowność gwintu decyduje, czy rozwiązanie będzie bezpieczne, stabilne i przewidywalne pod obciążeniem. Poniżej rozkładam ten temat na praktyczne części: od zasady działania, przez prosty warunek oceny, aż po najczęstsze błędy przy doborze gwintu.
Najważniejsze rzeczy, które warto zapamiętać
- Samohamowanie pojawia się wtedy, gdy tarcie i geometria gwintu skutecznie blokują ruch zwrotny pod obciążeniem.
- W uproszczeniu patrzy się na relację między kątem wzniosu linii śrubowej a pozornym kątem tarcia.
- Smarowanie, zużycie, chropowatość i wibracje potrafią zmienić zachowanie układu bardziej, niż wielu osobom się wydaje.
- Gwinty trapezowe i niektóre śruby pociągowe częściej nadają się do utrzymywania pozycji niż śruby kulowe.
- Nie należy mylić samohamowania mechanizmu śrubowego z zabezpieczaniem zwykłego połączenia śrubowego przed odkręcaniem.
- Jeśli układ ma dźwigać lub trzymać ciężar, warto sprawdzać go w takich warunkach, w jakich faktycznie będzie pracował, a nie tylko na papierze.
Na czym polega samohamowanie w gwincie
Najprościej mówiąc, gwint jest samohamowny wtedy, gdy obciążenie nie potrafi samoczynnie „odkręcić” śruby albo przesunąć nakrętki wstecz. W praktyce chodzi o równowagę między geometrią zwoju a tarciem w styku boków gwintu. Jeśli ten układ jest dobrze dobrany, ruch da się wymusić napędem, ale po odjęciu momentu obciążenie nie zaczyna cofać mechanizmu.
W rachunkach inżynierskich porównuje się zwykle kąt wzniosu linii śrubowej z pozornym kątem tarcia. W uproszczeniu można to zapisać jako warunek γ < ρ'. Kąt wzniosu mówi, jak stromo „wznosi się” gwint, a pozorny kąt tarcia opisuje opór ruchu wynikający nie tylko z samego współczynnika tarcia, ale też z geometrii zarysu gwintu.
Przeczytaj również: Gwint - jak działa i jak dobrać właściwy rodzaj?
Samohamowanie statyczne i dynamiczne
Warto rozdzielić dwie rzeczy, bo łatwo je pomylić. Samohamowanie statyczne oznacza, że nieruchomy układ nie ruszy bez zewnętrznej siły. Samohamowanie dynamiczne dotyczy sytuacji, w której ruchomy mechanizm po odłączeniu napędu wyhamowuje i nie daje się łatwo „przeciągnąć” przez obciążenie. To nie są identyczne warunki, dlatego dobry projektant nie zakłada, że jeśli coś trzyma w spoczynku, to równie dobrze zachowa się podczas ruchu.
Żeby nie zgadywać, trzeba zejść poziom niżej i zobaczyć, co dokładnie zmienia tarcie oraz geometrię zwoju.
Co decyduje, czy układ się cofnie
Na samohamowanie wpływa kilka czynników naraz, a nie jeden magiczny parametr. W praktyce patrzę przede wszystkim na cztery rzeczy: skok, średnicę roboczą, tarcie oraz warunki pracy. To właśnie one decydują, czy gwint będzie się zachowywał jak pewne podparcie, czy raczej jak sprawny, ale łatwo odwracalny napęd.
- Skok i liczba początków gwintu - im większy skok lub im więcej początków, tym większy kąt wzniosu, a więc mniejsza szansa na samohamowanie.
- Tarcie - suche, chropowate powierzchnie sprzyjają samohamowaniu, a smarowanie zwykle je osłabia.
- Materiał pary współpracującej - stal z brązem zachowuje się inaczej niż stal z tworzywem lub stal ze stalą.
- Zużycie i luz - z czasem mogą obniżać tarcie i zwiększać podatność na cofanie.
- Wibracje i udary - potrafią rozbić „komfortową” granicę bezpieczeństwa, nawet jeśli geometrycznie wszystko wygląda dobrze.
- Obciążenie osiowe - im bardziej układ pracuje przy dużej sile i zmianach kierunku, tym ostrożniej trzeba oceniać samohamowanie.
Jeśli potrzebuję szybkiej intuicji, zakładam prostą zasadę: im bardziej „stromy” gwint i im niższe tarcie, tym większa szansa na cofanie. Dlatego ten sam mechanizm może być samohamowny na sucho, a po nasmarowaniu przestać takim być. W praktyce właśnie to najczęściej zaskakuje osoby, które oceniają układ tylko po katalogu lub samym rysunku.
Z tego właśnie powodu sam rysunek na katalogu nigdy nie wystarcza, jeśli nie znamy warunków pracy.
Które gwinty najczęściej są samohamowne
Nie każdy gwint zachowuje się tak samo. W mechanizmach napędowych najczęściej spotyka się kilka rozwiązań, które różnią się sprawnością, tarciem i zdolnością do utrzymania obciążenia po zaniku napędu. Poniżej zestawiam je tak, jak zwykle patrzę na nie w warsztacie albo przy doborze komponentu do maszyny.
| Typ gwintu lub napędu | Typowe zachowanie | Komentarz praktyczny |
|---|---|---|
| Gwint trapezowy jednopoczątkowy | Często samohamowny | Dobre rozwiązanie do podnośników, imadeł i regulacji położenia, gdy ważne jest utrzymanie obciążenia bez hamulca. |
| Gwint trapezowy wielopoczątkowy | Rzadziej samohamowny | Większa prędkość posuwu i mniejsza podatność na samohamowanie, ale też większe ryzyko cofania. |
| Gwint kwadratowy | Może być samohamowny | Stary, klasyczny typ napędu śrubowego; liczy się geometria i tarcie, ale dziś stosuje się go rzadziej niż trapezowy. |
| Śruba kulowa | Zwykle niesamohamowna | Bardzo sprawna, ale pod obciążeniem często wymaga hamulca, przeciwwagi albo dodatkowego zabezpieczenia. |
| Gwint metryczny w zwykłym połączeniu śrubowym | Nie ocenia się go tak jak napędu pociągowego | Tu ważniejsze są docisk, preload i odporność na odkręcanie, a nie utrzymywanie ruchu liniowego bez napędu. |
W praktyce najpewniejsze samohamowanie spotykam w śrubach pociągowych o małym kącie wzniosu, zwłaszcza w układach trapezowych jednopoczątkowych. Śruba kulowa jest dobrym przykładem odwrotnym: daje świetną sprawność i małe opory, ale właśnie dlatego nie należy liczyć na nią jako na element, który sam z siebie utrzyma ciężar. Kiedy już widzę typ gwintu, następne pytanie brzmi: jak sprawdzić go bez zgadywania.
Jak sprawdzić samohamowanie w praktyce
Najpierw sprawdzam geometrię, potem warunki tarcia, a na końcu robię prostą ocenę marginesu bezpieczeństwa. Dla gwintu jednozwojowego przybliżony kąt wzniosu można policzyć ze wzoru γ = arctan(p / (π dm)), gdzie p to skok, a dm średnica robocza. Dla gwintu wielopoczątkowego zamiast skoku trzeba wziąć lead, czyli drogę osiową na jeden obrót.
Drugi krok to oszacowanie pozornego kąta tarcia. W praktyce zależy on od współczynnika tarcia, ale nie tylko od niego. Inaczej zachowa się para stal-brąz, inaczej stal-tworzywo, a jeszcze inaczej układ po dokładnym nasmarowaniu. Dlatego w projektowaniu lepiej przyjąć warunki rzeczywiste niż idealne.
Przykład liczbowy pokazuje problem bardzo wyraźnie. Jeśli skok wynosi 6 mm, a średnica robocza 30 mm, to kąt wzniosu wychodzi około 3,6°. Przy suchym styku i współczynniku tarcia rzędu 0,10 pozorny kąt tarcia może być wyższy niż ten wynik, więc układ ma szansę być samohamowny. Jeśli jednak po nasmarowaniu tarcie spadnie do 0,05, pozorny kąt tarcia robi się wyraźnie mniejszy i ten sam gwint może już nie utrzymać obciążenia tak pewnie jak wcześniej.
Dlatego w praktyce stosuję prostą zasadę: jeśli wynik jest blisko granicy, nie traktuję gwintu jako bezpiecznie samohamownego. Wtedy trzeba dodać zapas geometryczny, zmienić typ gwintu albo dołożyć mechaniczne zabezpieczenie. Dopiero potem ma sens pytanie, gdzie taka cecha pomaga, a gdzie zaczyna przeszkadzać.
Gdzie samohamowanie pomaga, a gdzie przeszkadza
Ta cecha jest bardzo cenna tam, gdzie ciężar ma zostać w miejscu bez ciągłego zasilania. Dlatego samohamowne mechanizmy śrubowe dobrze sprawdzają się w podnośnikach, imadłach, zaciskach, regulatorach wysokości, małych przenośnikach czy układach pozycjonowania pionowego. W takich zastosowaniach brak cofania to nie dodatek, tylko realna korzyść bezpieczeństwa.
- Podnośniki i lewarki - liczy się utrzymanie obciążenia po odpuszczeniu napędu.
- Imadła i zaciski - ważne jest, by siła docisku nie znikała po zatrzymaniu pokrętła.
- Napędy pionowe - samohamowanie ogranicza ryzyko opadnięcia osi lub stołu roboczego.
- Mechanizmy regulacyjne - stabilna pozycja jest ważniejsza niż wysoka sprawność.
W innych miejscach ta sama cecha staje się wadą. Jeśli układ ma pracować szybko, z wysoką sprawnością i minimalnym nagrzewaniem, duże tarcie działa przeciwko projektowi. W takich przypadkach lepsza bywa śruba kulowa, ale wtedy trzeba od razu przewidzieć hamulec, przeciwwagę albo inne zabezpieczenie przed cofnięciem. Ja zwykle patrzę na to tak: jeśli priorytetem jest trzymanie pozycji, wybieram tarcie; jeśli priorytetem jest sprawność, muszę rozwiązać problem utrzymania osobno.
Właśnie wtedy najłatwiej wpaść w typowe błędy oceny.
Najczęstsze błędy przy ocenie i doborze
Największy błąd, jaki widzę, to traktowanie samohamowania jak cechy „na zawsze”. Tymczasem mechanizm śrubowy zmienia zachowanie wraz z tarciem, zużyciem i sposobem eksploatacji. Drugi częsty błąd to mylenie samohamowania z zabezpieczeniem połączenia śrubowego przed odkręcaniem. To nie jest to samo zagadnienie.
| Błąd | Dlaczego to problem | Co robię zamiast tego |
|---|---|---|
| Założenie, że każdy gwint trapezowy jest samohamowny | Geometria i liczba początków mogą to zmienić, a smarowanie dodatkowo obniża tarcie. | Sprawdzam konkretny skok, średnicę roboczą i stan pracy, a nie sam typ gwintu. |
| Ocenianie układu tylko w stanie nowym | Zużycie i luz potrafią zmienić zachowanie po pewnym czasie pracy. | Zakładam stan graniczny po eksploatacji, nie tylko moment montażu. |
| Ignorowanie smarowania | Niższe tarcie może zlikwidować efekt samohamowania. | Sprawdzam układ w tej samej konfiguracji smarowania, w jakiej będzie pracował. |
| Mylenie samohamowania z zabezpieczaniem śruby przed odkręcaniem | Połączenie złączne i napęd pociągowy to dwa różne problemy. | W połączeniach złącznych stosuję właściwe zabezpieczenie: klej do gwintów, nakrętki samohamowne albo elementy blokujące. |
| Brak dodatkowego hamulca tam, gdzie ciężar jest krytyczny | Tarcie samo w sobie bywa zbyt zmienne, by traktować je jako jedyne zabezpieczenie. | Dodaję hamulec, przeciwwagę lub mechaniczne blokowanie pozycji. |
Jeżeli układ pracuje nad stołem, pod sufitem albo pod ciężarem, którego nie wolno puścić nawet na chwilę, nie ufam wyłącznie tarciu. W takich zastosowaniach samohamowanie jest pomocą, ale nie zastępuje rozsądnego projektu zabezpieczeń. Żeby uniknąć niespodzianek, zostaje jeszcze krótka lista rzeczy do sprawdzenia przed wdrożeniem.
Zanim uznasz gwint za bezpiecznie samohamowny
Przed uznaniem układu za gotowy sprawdzam zawsze trzy rzeczy: warunki tarcia, graniczny stan zużycia i rzeczywisty kierunek obciążenia. Jeśli którykolwiek z tych punktów jest niepewny, traktuję samohamowanie jako cechę pomocniczą, a nie jako jedyne zabezpieczenie. To podejście jest zwykle bardziej uczciwe niż deklarowanie, że „na pewno nie ruszy”.
- czy gwint pracuje na sucho, czy z przewidzianym smarowaniem;
- czy po zużyciu luz nie będzie zbyt duży;
- czy obciążenie nie działa impulsowo albo z drganiami;
- czy zmiana temperatury nie obniży tarcia bardziej, niż zakłada projekt;
- czy w razie awarii napędu układ ma dodatkowy element utrzymujący pozycję.
Jeżeli mam zamknąć temat jednym zdaniem, powiedziałbym tak: samohamowalny gwint to nie tylko kwestia zarysu, ale całego układu pracy. Dopiero po zebraniu geometrii, tarcia i warunków eksploatacji da się sensownie ocenić, czy śruba naprawdę utrzyma obciążenie bez cofania, czy tylko wygląda na taką w katalogu.
