Gwint to spiralny profil wycięty albo uformowany na powierzchni śruby, nakrętki, pręta czy otworu, który pozwala zamienić obrót w kontrolowany ruch liniowy i pewne połączenie elementów. W praktyce odpowiedź na pytanie, co to jest gwint, sprowadza się do jednego: to rozwiązanie, dzięki któremu części da się skręcić, dociągnąć, wyregulować i później rozebrać bez niszczenia całej konstrukcji. W tym tekście pokazuję, jak działa ten mechanizm, jakie są jego najważniejsze odmiany i na co uważać przy doborze w śrubach oraz połączeniach warsztatowych.
Najważniejsze informacje o gwincie w kilku zdaniach
- Gwint zewnętrzny znajduje się na śrubie lub pręcie, a gwint wewnętrzny w nakrętce albo otworze.
- W gwintach metrycznych standardowo spotyka się kąt zarysu 60°, a rozmiar podaje się w milimetrach.
- Skok gwintu mówi, jak gęsto są ułożone zwoje, i ma realny wpływ na montaż, wytrzymałość oraz odporność na luzowanie.
- Gwint prawy to wariant domyślny; lewy stosuje się tam, gdzie zwykły kierunek mógłby sam się odkręcać.
- Nie da się bezpiecznie łączyć różnych gwintów na siłę - kończy się to zniszczeniem zwojów albo uszkodzeniem otworu.
Jak działa gwint i dlaczego jest tak użyteczny
Ja patrzę na gwint jak na bardzo sprytną wersję pochylni zawiniętej wokół cylindra. Obrót śruby zamienia się w przesuwanie elementu wzdłuż osi, a to daje ogromną kontrolę nad dociskiem, regulacją i pozycją części. Dlatego gwinty spotyka się wszędzie tam, gdzie połączenie ma być mocne, ale jednocześnie rozbieralne: w maszynach, konstrukcjach stalowych, armaturze, osprzęcie warsztatowym i zwykłych śrubach montażowych.
Na śrubie lub pręcie masz gwint zewnętrzny, a w nakrętce albo otworze - gwint wewnętrzny. Te dwa elementy muszą do siebie pasować, bo dopiero wtedy obrót przekłada się na równy, przewidywalny ruch i stabilne dociągnięcie połączenia.
Ta cecha ma dwa praktyczne skutki. Po pierwsze, można uzyskać duży docisk przy niewielkiej sile ręki lub narzędzia. Po drugie, połączenie da się rozkręcić, wymienić element i złożyć całość ponownie. ISO podkreśla właśnie te dwa zastosowania jako główne zalety gwintów: łączenie części i możliwość ich demontażu bez konieczności niszczenia układu.
W praktyce gwint nie działa sam. Potrzebuje dopasowania z drugim elementem o tym samym profilu, średnicy, skoku i kierunku. Jeśli któryś z tych parametrów się nie zgadza, połączenie zaczyna chodzić ciężko, łapie luz albo po prostu się klinuje. I właśnie tu zaczynają się różnice między typami gwintów.
Jakie są najczęstsze rodzaje gwintów w praktyce
W warsztacie i w technice najczęściej spotkasz kilka grup gwintów. Nie ma sensu uczyć się wszystkich odmian naraz, ale dobrze jest znać te, które realnie pojawiają się przy śrubach, nakrętkach i połączeniach rurowych.
| Rodzaj gwintu | Jak go rozpoznać | Gdzie się go używa | Dlaczego ma znaczenie |
|---|---|---|---|
| Metryczny zwykły | Rozmiar w milimetrach, skok zwykle domyślny w oznaczeniu, np. M10 | Najpopularniejsze śruby, nakrętki, konstrukcje ogólne | Jest standardem w większości zastosowań technicznych |
| Metryczny drobnozwojny | Mniejszy skok, np. M10x1,25 | Precyzyjne połączenia, miejsca narażone na drgania, elementy regulacyjne | Umożliwia dokładniejszą regulację i bywa odporniejszy na samoczynne luzowanie |
| Rurowy | Stosowany w instalacjach, często z naciskiem na szczelność | Hydraulika, pneumatyka, instalacje techniczne | Służy nie tylko do skręcenia, ale też do uszczelnienia połączenia |
| Prawy | Dokręca się zgodnie z ruchem wskazówek zegara | Praktycznie wszędzie jako domyślny wariant | To najczęstszy kierunek, z którym pracuje się na co dzień |
| Lewy | Dokręca się w przeciwną stronę niż standardowy | Elementy obracające się podczas pracy, wybrane narzędzia i zespoły maszyn | Pomaga ograniczyć samoczynne odkręcanie pod wpływem ruchu lub drgań |
Warto zwrócić uwagę, że gwint metryczny jest dziś podstawą większości zastosowań w Europie. W praktyce oznacza to, że w polskim warsztacie częściej spotkasz oznaczenia typu M8, M10 albo M12 niż rozwiązania calowe, choć te drugie nadal pojawiają się w starszych maszynach, armaturze importowanej i niektórych instalacjach.
Różnica między rodzajami gwintów nie sprowadza się do samej nazwy. Za każdym typem stoi inne zadanie: jedne mają przenosić obciążenie, inne uszczelniać, a jeszcze inne pozwalać na precyzyjną regulację. To właśnie skok, profil i kierunek decydują, do czego dany gwint naprawdę się nadaje.

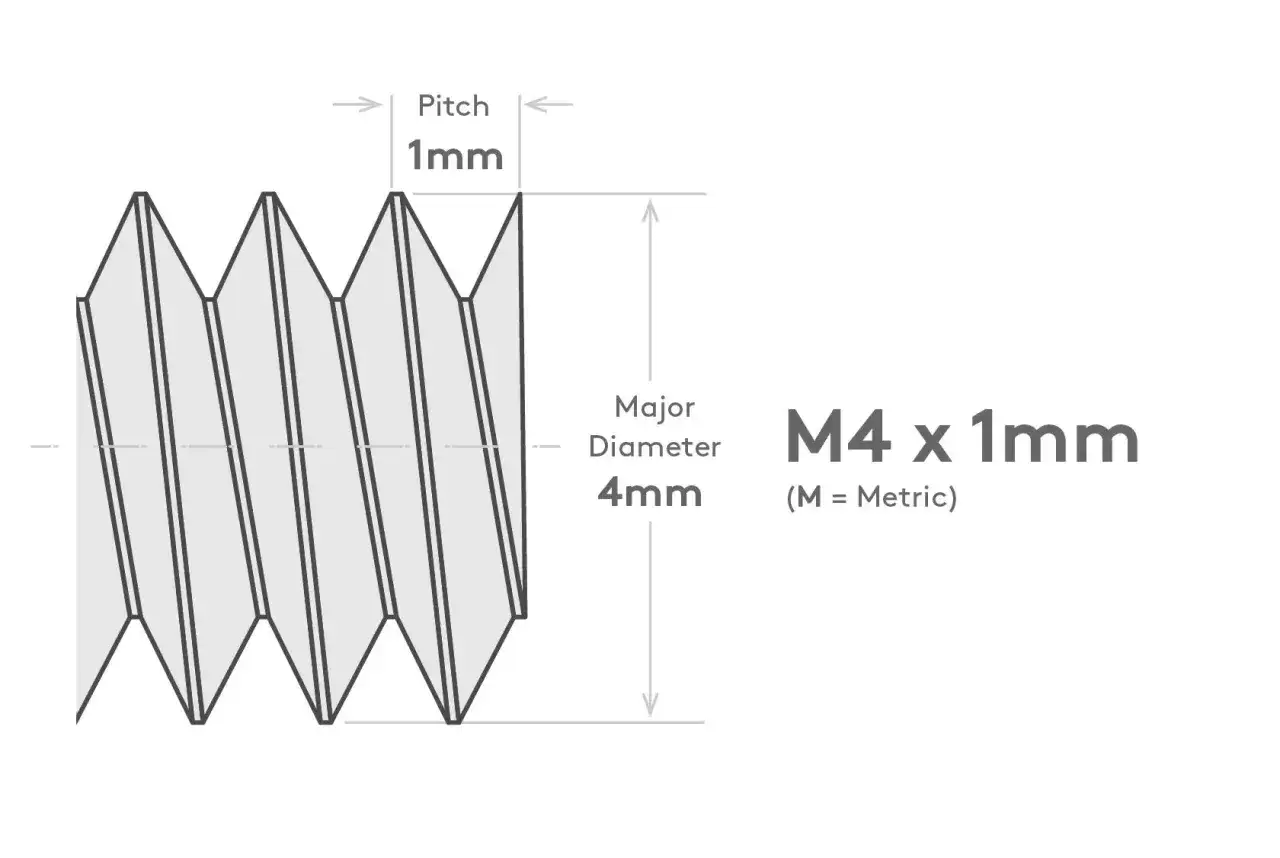

Co oznaczają średnica, skok i zarys
Najwięcej nieporozumień zaczyna się wtedy, gdy ktoś widzi na śrubie tylko symbol, a nie rozumie, co on opisuje. Dla mnie trzy parametry są podstawą: średnica, skok i zarys. Bez nich nie da się poprawnie dobrać elementów ani ocenić, czy połączenie będzie pracowało poprawnie.
Średnica
Średnica nominalna mówi, jaki jest podstawowy rozmiar gwintu. W oznaczeniu M10 liczba 10 odnosi się właśnie do tego wymiaru. To nie jest jednak pełny opis śruby, bo sama średnica nie mówi jeszcze nic o gęstości zwojów ani o tym, czy gwint jest zwykły, czy drobnozwojny.
Skok
Skok to odległość między kolejnymi zwojami mierzona wzdłuż osi śruby. Im mniejszy skok, tym zwoje są gęściej ułożone. W praktyce drobniejszy skok daje bardziej precyzyjną regulację, ale wymaga też dokładniejszego wykonania i ostrożniejszego montażu. Dlatego gwint drobnozwojny przydaje się tam, gdzie liczy się precyzja albo odporność na drgania, a nie wszędzie tam, gdzie wystarczy zwykła śruba montażowa.
Przeczytaj również: Tabela twardości śrub - jak czytać 8.8, 10.9 i stal nierdzewną
Zarys
Zarys to kształt pojedynczego zwoju. W gwintach metrycznych standardowy profil jest trójkątny, a kąt zarysu wynosi 60°. To ważne, bo właśnie profil decyduje o tym, jak elementy do siebie pasują i jak przenoszą nacisk. Gdy zarys jest uszkodzony albo niezgodny z drugim elementem, połączenie nie będzie pracowało prawidłowo, nawet jeśli średnica na oko wydaje się dobra.
W praktyce warto zapamiętać jeszcze jedną rzecz: oznaczenie typu M10x1,25 mówi już więcej niż samo M10. Pierwszy zapis pokazuje średnicę, drugi skok. I właśnie taki zapis jest bezpieczniejszy, gdy trzeba dobrać śrubę do otworu, nakrętki albo elementu naprawczego.
Jak rozpoznać właściwy gwint przed montażem
Przy montażu, naprawie albo odtwarzaniu połączenia gwintowanego nie ufam zgadywaniu. Wystarczy jedna pomyłka, żeby zniszczyć nakrętkę, zerwać otwór albo uszkodzić śrubę, której nie da się już uratować bez rozwiercania czy przegwintowania.
- Sprawdź kierunek skręcania. Jeśli element dokręca się zgodnie z ruchem wskazówek zegara, to najpewniej masz gwint prawy.

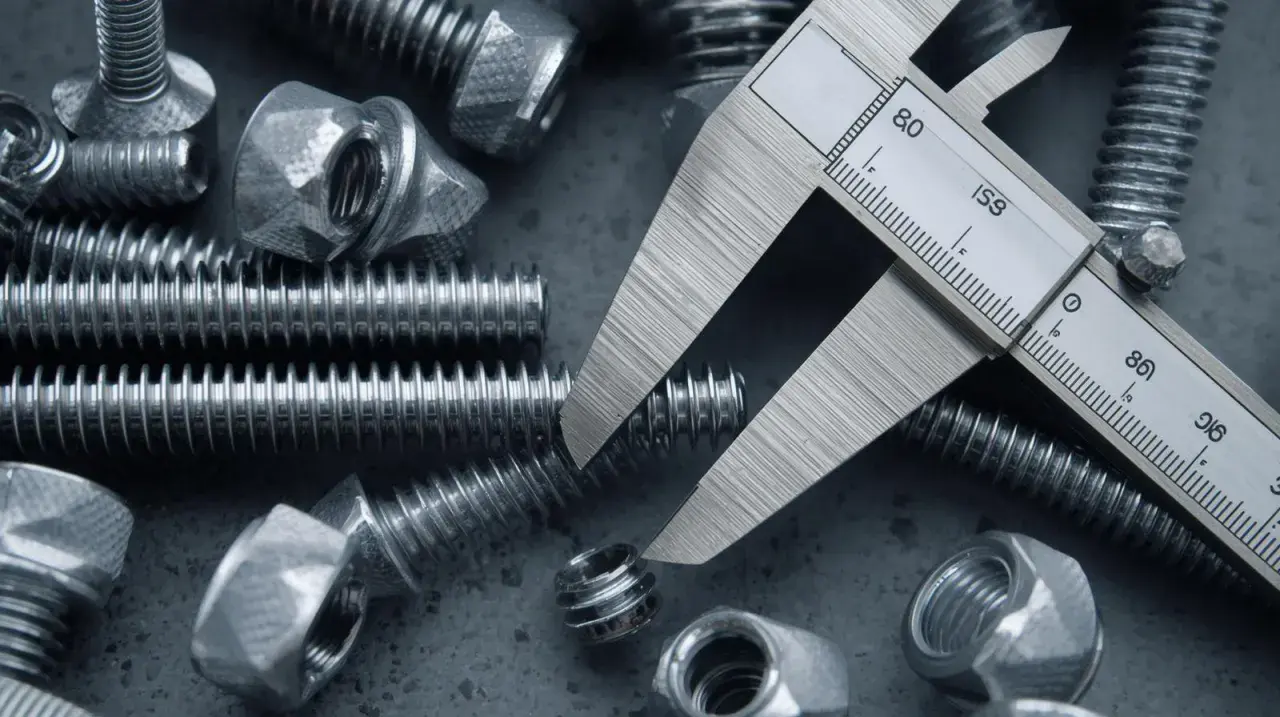

- Zmierz średnicę zewnętrzną lub wewnętrzną. To pierwszy filtr, który pozwala odróżnić np. M8 od M10.
- Ustal skok. Najprościej zrobić to wzornikiem do gwintów, a dopiero w drugiej kolejności suwmiarką lub porównaniem z pewnym wzorcem.
- Porównaj zarys i stan zwojów. Wgniecenia, zadzior i spłaszczone wierzchołki często zdradzają, że gwint był już przeciążony.
- Nie dokręcaj na siłę, jeśli czujesz opór od pierwszego obrotu. Prawidłowy gwint powinien złapać płynnie, bez szarpania.
Najpraktyczniejsze narzędzie, jakie widzę w warsztacie, to wzornik do gwintów. Daje szybkie potwierdzenie skoku i oszczędza czas, zwłaszcza gdy w grę wchodzą stare elementy bez czytelnego oznaczenia. Taki przyrząd kosztuje zwykle niewiele w porównaniu z naprawą zniszczonego otworu albo wymianą całego komponentu.
Jeśli gwint jest już zużyty, czasem lepiej od razu przejść do naprawy: przegwintowania, zastosowania tulei naprawczej albo wymiany elementu. Próba dociągnięcia jeszcze raz kończy się często tylko większym luzem i jeszcze słabszym trzymaniem. I właśnie dlatego dobór gwintu to nie detal, ale realny warunek trwałości.
Najczęstsze błędy przy gwintach i śrubach
Wiele problemów z połączeniami gwintowanymi nie wynika z samego projektu, tylko z błędów montażowych. W praktyce powtarzają się te same pomyłki, niezależnie od tego, czy chodzi o prostą śrubę warsztatową, czy o bardziej wymagające połączenie techniczne.
- Łączenie elementów o innym skoku na siłę, co szybko niszczy zwoje.
- Mylenie gwintu metrycznego z calowym, szczególnie przy starszych maszynach i imporcie.
- Niedokręcenie połączenia albo przeciwnie, zbyt duży moment, który ścina materiał w gnieździe.
- Brak czyszczenia zwojów przed montażem, przez co brud udaje uszkodzenie gwintu albo blokuje poprawne skręcenie.
- Ignorowanie kierunku gwintu tam, gdzie producent zastosował lewy wariant z konkretnego powodu.
- Próba naprawy silnie zniszczonego gwintu zwykłą śrubą o pół rozmiaru większą, bez sprawdzenia nośności i dopasowania.
Ja zawsze traktuję gwint jak element precyzyjny, nawet jeśli wygląda niepozornie. To, że śruba ma kilka zwojów, nie znaczy, że można ją dowolnie mieszać z inną. W technice właśnie takie drobiazgi najczęściej decydują, czy połączenie wytrzyma lata, czy rozpadnie się przy pierwszym obciążeniu.
Warto też pamiętać o kompromisie między wytrzymałością a precyzją. Gwint drobnozwojny nie jest automatycznie lepszy od zwykłego, tak samo jak gwint gruby nie jest gorszy. Wybór zależy od tego, czy ważniejsza jest odporność na luzowanie, łatwość montażu, szczelność, czy prosta obsługa w terenie.
Jak czytać gwint w praktyce warsztatowej
Jeżeli pracujesz z metalem, śrubami albo naprawą połączeń, najbardziej przydaje się prosty schemat myślenia. Nie zaczynam od pytania, czy gwint wygląda podobnie, tylko od tego, czy zgadza się funkcja, wymiar i kierunek. To oszczędza czas i bardzo ogranicza błędy.
- Funkcja - czy gwint ma łączyć, regulować, uszczelniać, czy tylko zabezpieczać element przed odkręceniem.
- Rozmiar - czy zgadza się średnica nominalna z otworem, śrubą lub nakrętką.
- Skok - czy zwoje są w tym samym rozstawie.
- Kierunek - czy gwint jest prawy, czy lewy.
- Stan powierzchni - czy zwoje nie są zatarte, spłaszczone lub uszkodzone po poprzednim montażu.
W praktyce te pięć punktów wystarcza do większości warsztatowych decyzji. Jeśli którykolwiek z nich budzi wątpliwość, lepiej poświęcić kilka minut na pomiar niż kilka godzin na usuwanie skutków źle dobranego elementu. Wbrew pozorom gwint nie jest tylko detalem śruby, ale podstawą całego połączenia.
Co warto zapamiętać przy doborze i naprawie gwintu
Najważniejsza rzecz jest prosta: gwint musi pasować nie tylko wymiarem, ale też profilem, skokiem i kierunkiem. Jeśli te parametry są zgodne, połączenie działa przewidywalnie, trzyma obciążenie i daje się bezpiecznie rozebrać. Jeśli nie są zgodne, problem zwykle nie pojawia się od razu, tylko po kilku skręceniach, kiedy zwoje są już częściowo zniszczone.
Przy pracy z gwintami najbardziej opłaca się dokładność. Dobrze dobrany element, czysty otwór i sprawdzony skok dają więcej niż siłowe dokręcanie, które tylko maskuje błąd. Jeśli masz zapamiętać jedną praktyczną rzecz z tego tematu, niech będzie to ta: gwint nie wybacza zgadywania, ale dobrze dobrany odwdzięcza się trwałością i prostym montażem.
