Lewe gwinty pojawiają się rzadziej niż prawe, ale tam, gdzie są potrzebne, potrafią realnie poprawić bezpieczeństwo i ułatwić montaż. Najważniejsze jest nie tylko to, w którą stronę się je dokręca, lecz także jak poprawnie zapisać ich oznaczenie na rysunku, w specyfikacji i na samej części. Poniżej rozkładam temat na praktyczne elementy: zapis, rozpoznawanie, typowe zastosowania i błędy, które w warsztacie najczęściej kosztują czas albo źle dobrany element.
Lewe gwinty oznacza się zwykle dopiskiem LH
- Domyślnie każdy gwint traktuje się jako prawy, więc lewoskrętność trzeba dopisać.
- Najczęstszy zapis to LH na końcu oznaczenia, na przykład M10x1,5 LH.
- Lewy gwint stosuje się tam, gdzie zwykły gwint mógłby się sam odkręcać pod wpływem ruchu lub drgań.
- W warsztacie najbezpieczniej sprawdzać kierunek po oznaczeniu, a nie po samej intuicji.
- W dokumentacji technicznej brak dopisku LH zwykle oznacza gwint prawy.
Co oznacza lewy gwint i kiedy w ogóle go stosować
W lewym gwincie nakrętka albo śruba przesuwa się przy obrocie przeciwnym do standardowego ruchu wskazówek zegara. Jeśli patrzę na gwint od czoła, zarys helisy wznosi się w przeciwnym kierunku niż w gwincie prawym. W praktyce to nie jest ciekawostka geometryczna, tylko sposób na to, żeby połączenie nie luzowało się samo od pracy maszyny, drgań albo kierunku obrotu.
Dlatego takie rozwiązanie spotkasz przede wszystkim w elementach wirujących, napinaczach i złączach, w których pomyłka byłaby kosztowna albo niebezpieczna. Zasadę warto zapamiętać prosto: jeśli ruch roboczy ma tendencję do odkręcania zwykłego gwintu, konstruktorzy często odwracają kierunek zwoju. Skoro wiadomo już, po co w ogóle istnieje taki gwint, przejdźmy do najważniejszego: jak go poprawnie zapisać na rysunku i w nazwie części.

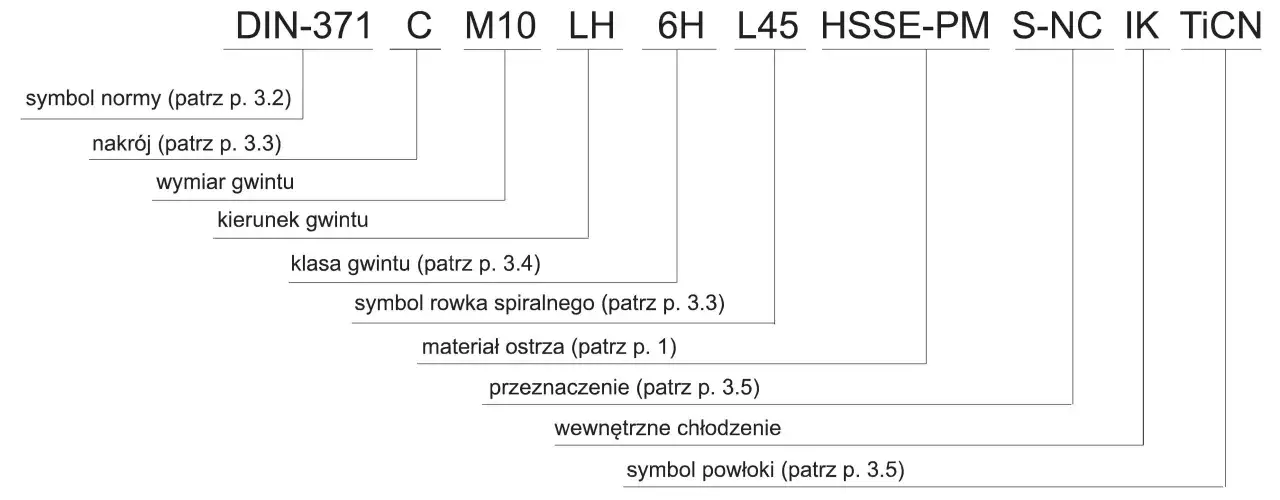

Jak zapisuje się oznaczenie lewego gwintu
W dokumentacji technicznej najpewniejszym i najczęściej spotykanym dopiskiem jest LH od angielskiego left hand. W praktyce ten skrót dopisuje się na końcu pełnego oznaczenia gwintu, a nie w środku. Jeśli podajesz też klasę tolerancji, LH trafia zazwyczaj na sam koniec zapisu.
| Przykład | Co oznacza | Uwagi praktyczne |
|---|---|---|
| M10x1,5 LH | Gwint metryczny o średnicy 10 mm i skoku 1,5 mm, lewoskrętny | Dobry przykład prostego zapisu w katalogu i na rysunku |
| M12 LH | Gwint metryczny lewy o standardowym skoku dla tej średnicy | W praktyce skok bywa pomijany, jeśli jest standardowy |
| Tr20x4-LH | Gwint trapezowy 20 mm, skok 4 mm, lewy | Częsty zapis w śrubach pociągowych i napinaczach |
| 1/4-20 UNC-2A LH | Gwint calowy zunifikowany, zewnętrzny, lewoskrętny | LH stoi na końcu całego oznaczenia |
Widzisz tu ważną rzecz: sam brak dopisku nie oznacza lewego gwintu. W większości standardów gwint jest z definicji prawy, więc lewoskrętność trzeba wyraźnie zaznaczyć. Czasem spotkasz też prostsze oznaczenia, na przykład literę L albo dodatkową strzałkę na części, ale traktuję je jako uzupełnienie, nie jako zapis, na którym warto opierać dokumentację produkcyjną. To prowadzi do pytania, gdzie taki zapis ma realny sens, a nie tylko teoretyczne znaczenie.
Gdzie lewy gwint ma realny sens
W praktyce lewy gwint nie jest używany po to, żeby projekt wyglądał bardziej technicznie. Ma konkretną funkcję: pomaga kontrolować odkręcanie się elementu albo ogranicza ryzyko pomyłki przy montażu. Najlepiej widać to w kilku klasycznych zastosowaniach.
| Zastosowanie | Dlaczego lewy gwint | Co to daje |
|---|---|---|
| Lewy pedał roweru | Obrót podczas jazdy może luzować zwykłe połączenie | Mniejsze ryzyko samoczynnego odkręcenia |
| Elementy wirujące i ścierne | W start i pracy urządzenia mogą działać jak „dokręcanie wsteczne” | Bezpieczniejsze mocowanie pod obciążeniem |
| Głowice kos i podkaszarek | Obrót roboczy powinien dociskać, a nie luzować złącze | Mniej awarii w eksploatacji |
| Śruby rzymskie i napinacze | Dwa przeciwne gwinty pozwalają regulować naciąg jednym ruchem | Precyzyjna regulacja długości |
| Wybrane złącza gazowe i palnikowe | Pomaga odróżnić media i ogranicza pomyłki montażowe | Lepsza kontrola bezpieczeństwa |
To właśnie te przypadki najlepiej pokazują sens lewego gwintu: nie chodzi o „nietypowość”, tylko o funkcję. Jeśli konstrukcja ma tendencję do luzowania albo wymaga jednoznacznego odróżnienia złącza, lewoskrętność przestaje być detalem, a staje się zabezpieczeniem. Z tej praktyki wynika kolejna rzecz, przy której najłatwiej o błąd: rozpoznawanie gwintu bez zgadywania.
Jak odróżnić lewy gwint od prawego bez zgadywania
W warsztacie najczęściej nie polegam na pamięci ani na intuicji. Najpierw sprawdzam oznaczenie, a dopiero potem kierunek zwoju. To prostsze, niż się wydaje, i zwykle oszczędza urwany gwint, źle dobraną śrubę albo niepotrzebne siłowanie się z częścią.
| Cecha | Gwint prawy | Gwint lewy |
|---|---|---|
| Kierunek dokręcania | W prawo, zgodnie z ruchem wskazówek zegara | W lewo, przeciwnie do ruchu wskazówek zegara |
| Oznaczenie | Zwykle bez dopisku | Zwykle z dopiskiem LH |
| Domyślność w dokumentacji | Tak | Tylko gdy wyraźnie zaznaczony |
| Ryzyko pomyłki | Niskie, bo to standard | Wyższe, jeśli część jest zużyta lub nieopisana |
- Sprawdź zapis na rysunku lub w katalogu. Jeśli jest LH, sprawa jest jasna.
- Oglądnij helisę od czoła. Zarys gwintu w lewoskrętnym „idzie” w przeciwną stronę niż w prawym.
- Porównaj z pewnym wzorcem. To najlepsza metoda, gdy detal jest zabrudzony albo starty.
- Nie używaj siły na ślepo. Zbyt mocne próby „na odkręcanie” kończą się często zniszczonym początkiem gwintu.
Gdy pracuję z elementem zużytym, odruchowo sprawdzam go jeszcze raz, bo krawędzie zwoju potrafią mylić nawet doświadczonego mechanika. To prowadzi do ostatniego obszaru, w którym błędy pojawiają się najczęściej: samo oznaczanie i montaż w praktyce produkcyjnej.
Najczęstsze błędy przy oznaczaniu i montażu
Najwięcej problemów nie bierze się z samego gwintu, tylko z tego, że ktoś założył z góry, że „na pewno jest zwykły”. W produkcji to założenie potrafi kosztować więcej niż sam detal, bo błędne oznaczenie trafia potem do zakupu, magazynu i montażu.
- Brak dopisku LH na rysunku. Jeśli gwint jest lewy, trzeba to zaznaczyć wprost, inaczej ktoś zamówi standardowy element prawy.
- Mieszanie kierunku gwintu z położeniem części. To, że element jest po lewej stronie maszyny, nie znaczy jeszcze, że ma gwint lewy.
- Używanie samego „L” bez kontekstu. W części zakładów to działa, ale w dokumentacji technicznej wolę pełne LH, bo jest jednoznaczne.
- Zakładanie, że lewy gwint ma inny profil. Profil może być metryczny, trapezowy albo calowy; zmienia się kierunek zwoju, nie geometria zarysu.
- Dociskanie na siłę przy pierwszym zwoju. To szybki sposób na zniszczenie początku gwintu, zwłaszcza gdy kierunek został źle rozpoznany.
Jeden praktyczny szczegół, o którym mało kto pamięta: w niektórych zespołach na jednym pręcie mogą występować dwa gwinty o przeciwnych kierunkach, jak w śrubie rzymskiej. To wygodne rozwiązanie, ale tylko wtedy, gdy od początku jest jasno opisane w dokumentacji. Z tego właśnie powodu w ostatnim kroku warto mieć prostą, warsztatową ściągę.
Jedna zasada, która oszczędza czas przy każdej naprawie
Jeśli mam zostawić z tego tematu jedną rzecz, to taką: lewy gwint zawsze trzeba potwierdzić, a nie zgadywać. W praktyce wystarczy trzyetapowy nawyk: najpierw sprawdzam zapis LH, potem porównuję kierunek helisy, a dopiero na końcu dopasowuję element do montażu.
To podejście dobrze działa zarówno przy zamawianiu śrub i nakrętek, jak i przy naprawach urządzeń wirujących, napinaczy czy złączy specjalnych. W świecie gwintów to drobny szczegół, ale właśnie takie szczegóły najczęściej decydują o tym, czy połączenie będzie pewne, bezpieczne i zgodne z dokumentacją.
