Ten temat wraca najczęściej wtedy, gdy trzeba połączyć starszy osprzęt z nowymi elementami, naprawić maszynę importowaną z Wysp albo dobrać właściwy korek, złączkę czy śrubę bez ryzyka uszkodzenia gwintu. Wyjaśniam tu, czym jest ten standard, gdzie się go spotyka, jak odróżnić go od metrycznego i NPT oraz na co uważać przy pomiarze i doborze narzędzi. To praktyczny przewodnik dla każdego, kto pracuje przy metalach, armaturze, urządzeniach warsztatowych i starszych konstrukcjach.
Najkrócej: to brytyjski standard gwintu o profilu 55°
- Najważniejsza cecha to kąt zarysu 55° i zaokrąglone wierzchołki oraz dna zwojów.
- To system imperialny, więc rozmiary podaje się zwykle w calach i zwojach na cal, a nie w milimetrach.
- W praktyce spotkasz go w odmianach BSW, BSF, BSPP i BSPT.
- Najczęstszy błąd to mylenie go z gwintem metrycznym albo NPT.
- Przy starych maszynach i instalacjach najpierw identyfikuję typ gwintu, dopiero potem dobieram narzędzie lub adapter.
Czym jest ten standard i dlaczego wciąż się go spotyka
To klasyczny brytyjski profil gwintu, zaprojektowany z myślą o wytrzymałości i pracy w metalowych połączeniach, zanim na dobre upowszechniły się systemy metryczne. W praktyce rozpoznasz go po kącie 55° oraz po zaokrąglonych grzbietach i dnach zwojów, które odróżniają go od ostrzejszych, bardziej „kanciastych” profili spotykanych w innych systemach.

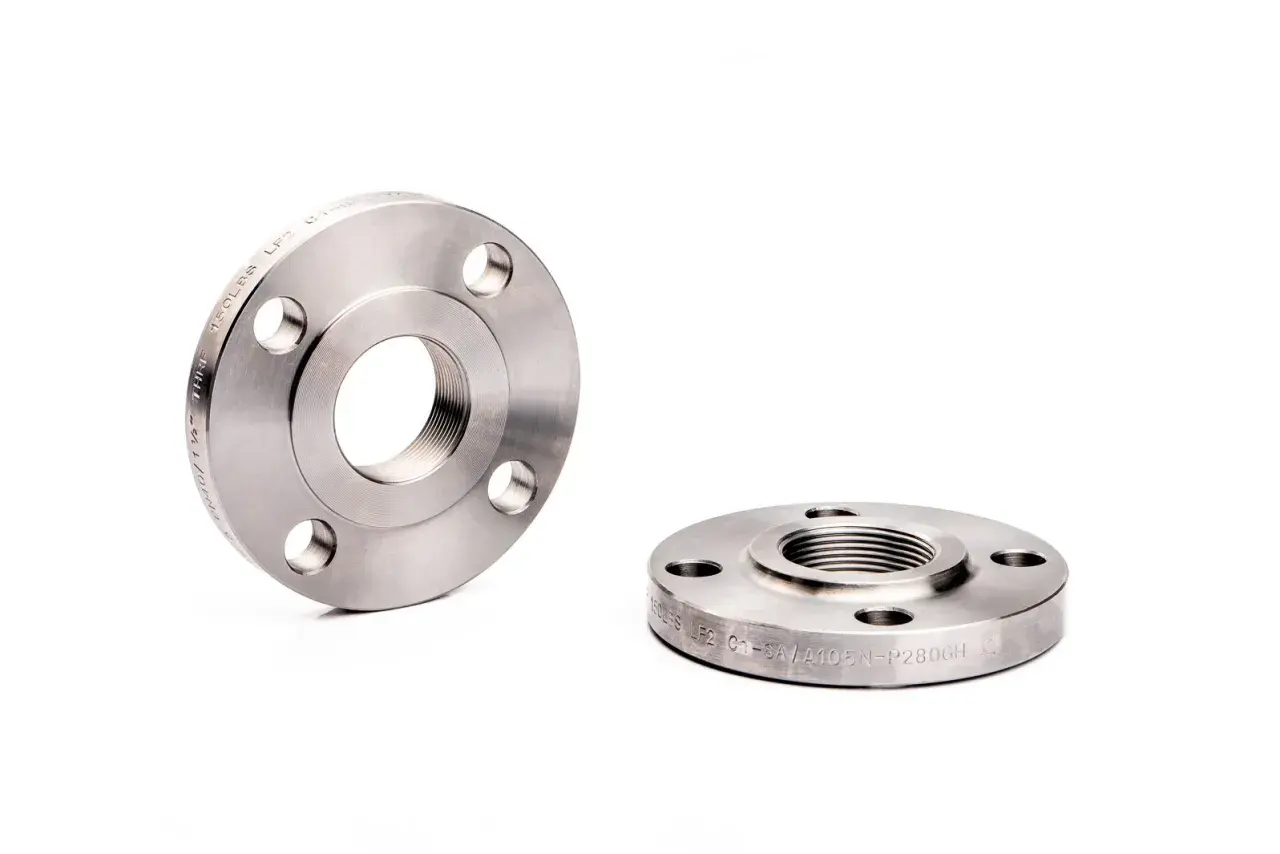

Dlaczego to nadal ma znaczenie? Bo ten standard nie zniknął. Nadal pojawia się w starszych obrabiarkach, osprzęcie brytyjskim, armaturze, przyłączach rurowych i częściach serwisowych do urządzeń, które mają już swoje lata. W takich przypadkach nie wystarczy wiedzieć, że gwint jest „caliowy” - trzeba jeszcze znać jego rodzinę i wariant.
Z mojego doświadczenia wynika, że największą wartość ma tu nie sama definicja, ale świadomość, że jeden opis na kartce katalogowej może oznaczać zupełnie inną geometrię niż wygląda to na pierwszy rzut oka. Kiedy już wiesz, z czym masz do czynienia, łatwiej przejść do odmian tego profilu.
Najważniejsze odmiany i gdzie je rozpoznasz
Rodzina Whitwortha nie jest jedną śrubą „do wszystkiego”. To kilka pokrewnych standardów, które łączy wspólny profil, ale różnią zastosowanie, skok i kształt zwoju. W praktyce najbardziej liczą się cztery oznaczenia: BSW, BSF, BSPP i BSPT.
| Odmiana | Gdzie występuje | Co ją wyróżnia | Praktyczna uwaga |
|---|---|---|---|
| BSW | Śruby i połączenia ogólne w starszych konstrukcjach | Gwint zgrubny, profil 55° | Dobry do mocowań, mniej drobny niż BSF |
| BSF | Starsze maszyny, elementy wymagające dokładniejszego złożenia | Gwint drobniejszy niż BSW | Przydatny tam, gdzie liczy się większa liczba zwojów na odcinku |
| BSPP | Instalacje rurowe, armatura, pneumatyka | Gwint równoległy | Uszczelnienie zwykle robi się osobnym elementem, nie samym gwintem |
| BSPT | Połączenia rurowe wymagające uszczelnienia na gwincie | Gwint stożkowy | Tu ważny jest nie tylko profil, ale też zwężanie się gwintu |
Warto zapamiętać prostą zasadę: BSW i BSF służą głównie do połączeń śrubowych, a BSPP i BSPT do rur i armatury. To bardzo ułatwia orientację przy naprawach, szczególnie jeśli w warsztacie trafiają do ciebie elementy z różnych epok i krajów. Dalej pokazuję, jak odróżnić ten standard od gwintów, z którymi myli się go najczęściej.
Jak odróżnić go od gwintu metrycznego i NPT
Tu pojawia się najwięcej pomyłek, bo na pierwszy rzut oka gwinty potrafią wyglądać podobnie. Ja zawsze sprawdzam trzy rzeczy: kąt profilu, skok i to, czy gwint jest równoległy, czy stożkowy. Sam wymiar zewnętrzny rzadko wystarcza, bo rozmiar nominalny nie mówi całej prawdy.
| Cecha | Whitworth | Metryczny | NPT |
|---|---|---|---|
| Kąt zarysu | 55° | 60° | 60° |
| Jednostka opisu | Cale, TPI | Milimetry | Cale, TPI |
| Kształt zwoju | Zaokrąglony | Zwykle bardziej „ostry” w odbiorze | Zależny od typu, ale inny profil niż Whitworth |
| Uszczelnianie | Zależne od odmiany | Zależy od zastosowania | Zwykle na gwincie stożkowym |
| Typowy błąd | Mylenie z BSP i metrycznym | Uznanie, że „prawie pasuje” | Wkręcanie w BSP, bo „też calowe” |
Najbardziej zdradliwa jest para BSP i NPT. Oba systemy bywają calowe, oba pojawiają się w instalacjach, ale różnią się kątem i geometrią. Jeśli ktoś próbuje „dokręcić na siłę”, zwykle kończy z uszkodzonym gwintem albo nieszczelnością, której nie da się już skasować samą taśmą teflonową. To właśnie dlatego identyfikacja zawsze powinna być pierwszym krokiem, a nie ostatnią nadzieją.
Jak mierzyć i dobierać narzędzia do pracy
Przy tym standardzie nie wystarczy suwak i dobre chęci. Potrzebujesz metody. Ja zaczynam od prostego zestawu: średnica zewnętrzna, liczba zwojów na cal, typ profilu i informacja, czy gwint jest równoległy, czy stożkowy. Dopiero potem wybieram narzędzie.
- Sprawdź średnicę nominalną elementu i nie zakładaj, że odpowiada ona średnicy zewnętrznej w milimetrach.
- Policz TPI, czyli liczbę zwojów na cal. Wiele starszych gwintów nie da się sensownie opisać samym skokiem w mm.
- Oceń kształt zwoju i kąt. Jeśli masz wzornik gwintów, porównanie zajmuje chwilę i oszczędza błędów.
- Sprawdź, czy gwint jest prosty, czy stożkowy. Przy BSPT to krytyczne.
- Dopiero na końcu dobierz narzynkę, gwintownik, sprawdzian lub adapter.

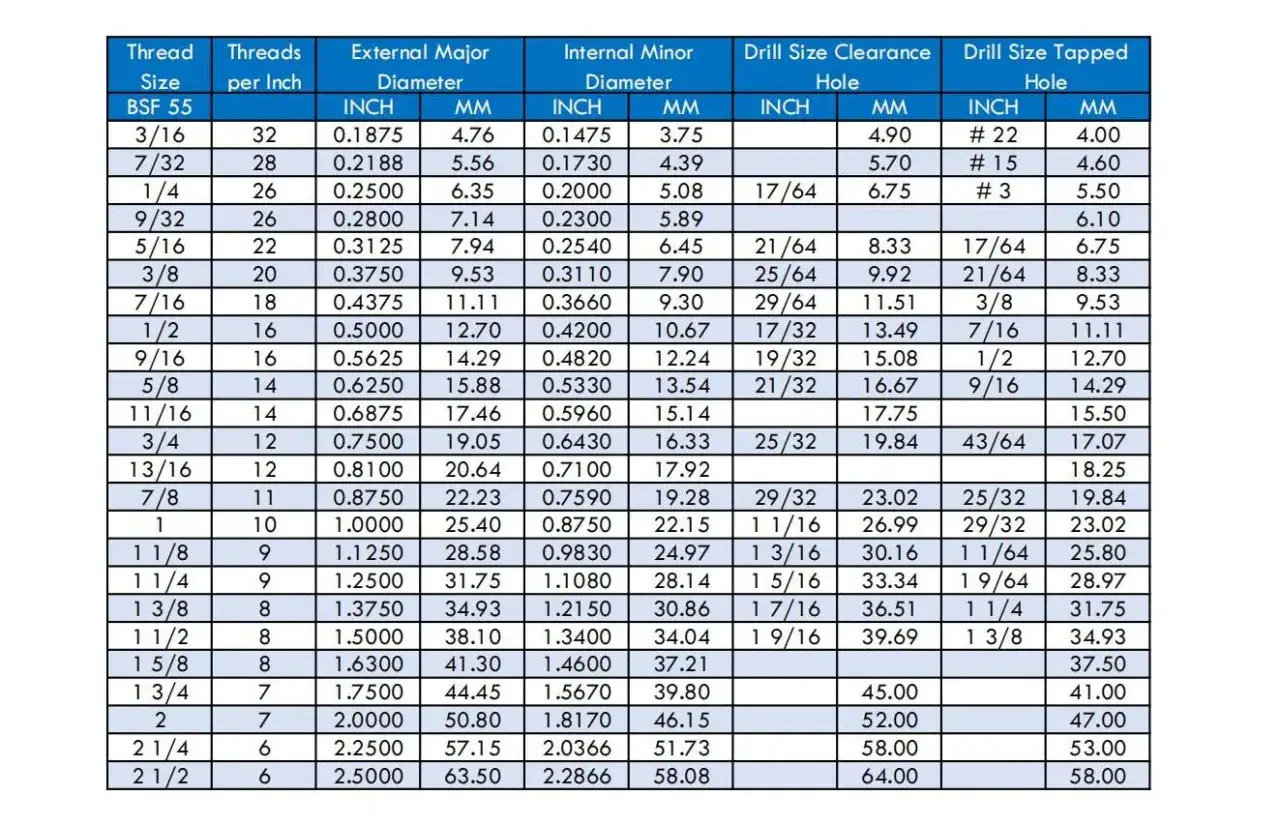

W praktyce przydają się trzy narzędzia: wzornik gwintów, suwmiarka i sprawdzian pierścieniowy albo trzpieniowy, jeśli pracujesz seryjnie. Przy drobnych naprawach wystarczy dokładny pomiar i porównanie z tabelą, ale przy częstszej pracy z armaturą calową to już za mało. Zbyt wiele razy widziałem sytuację, w której ktoś mierzył tylko średnicę, a problemem był nie wymiar, tylko zupełnie inny profil.
Jeśli trafia do ciebie stary element bez oznaczeń, dobrym nawykiem jest zrobienie zdjęcia, zapisanie pomiarów i opisanie części przed próbą montażu. Taki prosty nawyk oszczędza nerwy przy kolejnej naprawie. A skoro mowa o nerwach, przejdźmy do błędów, które pojawiają się najczęściej.
Najczęstsze błędy przy naprawie i łączeniu elementów
Największy problem z tym standardem nie polega na tym, że jest „trudny”. Problem polega na tym, że bywa myląco podobny do innych gwintów. Oto błędy, które widzę najczęściej:
- Mylenie BSP z NPT - oba są calowe, ale nie są zamienne.
- Wkręcanie metryki w Whitwortha „na lekko” - przez pierwsze obroty może sprawiać wrażenie dopasowania, a potem niszczy zarys.
- Ignorowanie stożka - przy BSPT i NPT to właśnie zwężanie decyduje o szczelności.
- Używanie tylko taśmy uszczelniającej - jeśli profil jest zły, taśma nie naprawi geometrii.
- Brak rozróżnienia BSW i BSF - śruba może wejść, ale nie będzie pracować prawidłowo.
Najbardziej kosztowny błąd to zwykle nie sama pomyłka w gwincie, lecz próba jej siłowego „naprawienia”. Gdy gwint już się podda, czasem da się go odratować tulejowaniem albo naprawczą wkładką, ale w starszych częściach bywa to nieopłacalne. W wielu przypadkach lepiej od razu dobrać właściwy adapter lub element o poprawnym profilu niż później ratować zniszczone gniazdo.
Co warto mieć w warsztacie, jeśli trafiasz na ten standard
Jeśli pracujesz przy naprawach, modernizacjach albo renowacji maszyn, warto od razu przygotować sobie mały zestaw do obsługi gwintów calowych. Nie musi być rozbudowany, ale powinien być przemyślany.
- wzornik gwintów calowych z podziałem na 55° i 60°;
- suwmiarkę o dobrej powtarzalności;
- komplet sprawdzianów lub przynajmniej kilka referencyjnych śrub i nakrętek;
- narzynki i gwintowniki w popularnych rozmiarach BSW, BSF oraz BSP;
- zestaw adapterów do połączeń przejściowych, najlepiej opisanych na stałe;
- uszczelniacze dobrane do konkretnego typu połączenia, a nie „uniwersalnie do wszystkiego”.
W warsztacie największą różnicę robi porządek w oznaczeniach. Jeśli raz ustalisz, że dana część ma BSPT 1/4 albo BSW 3/8, zapisz to przy elemencie, w katalogu albo na etykiecie szuflady. Przy kolejnej naprawie nie będziesz zaczynał od zera. I właśnie to jest najbardziej praktyczna lekcja przy pracy z tym standardem: nie chodzi tylko o rozpoznanie gwintu, ale o zbudowanie własnej, pewnej procedury identyfikacji.
Jak wykorzystać tę wiedzę bez zbędnych prób i pomyłek
Jeżeli mam zostawić jedną rzecz najważniejszą, to tę: przy gwintach calowych nie zgaduj. Najpierw rozpoznaj profil, potem sprawdź skok, a dopiero na końcu wybierz narzędzie albo adapter. To prosta kolejność, ale w praktyce oszczędza więcej czasu niż jakikolwiek „uniwersalny” trik.
Przy starszych maszynach, armaturze i częściach sprowadzanych z rynków anglosaskich ten standard nadal ma znaczenie, bo nie da się go bezrefleksyjnie zamienić na metryczny odpowiednik. Jeśli natomiast trafisz na połączenie, które ma pracować pod ciśnieniem albo w wymagającym środowisku, lepiej poświęcić chwilę na identyfikację niż potem wracać do przecieków, zatarć i uszkodzonych gniazd. To właśnie tutaj znajomość profilu Whitwortha daje realną przewagę w warsztacie.
