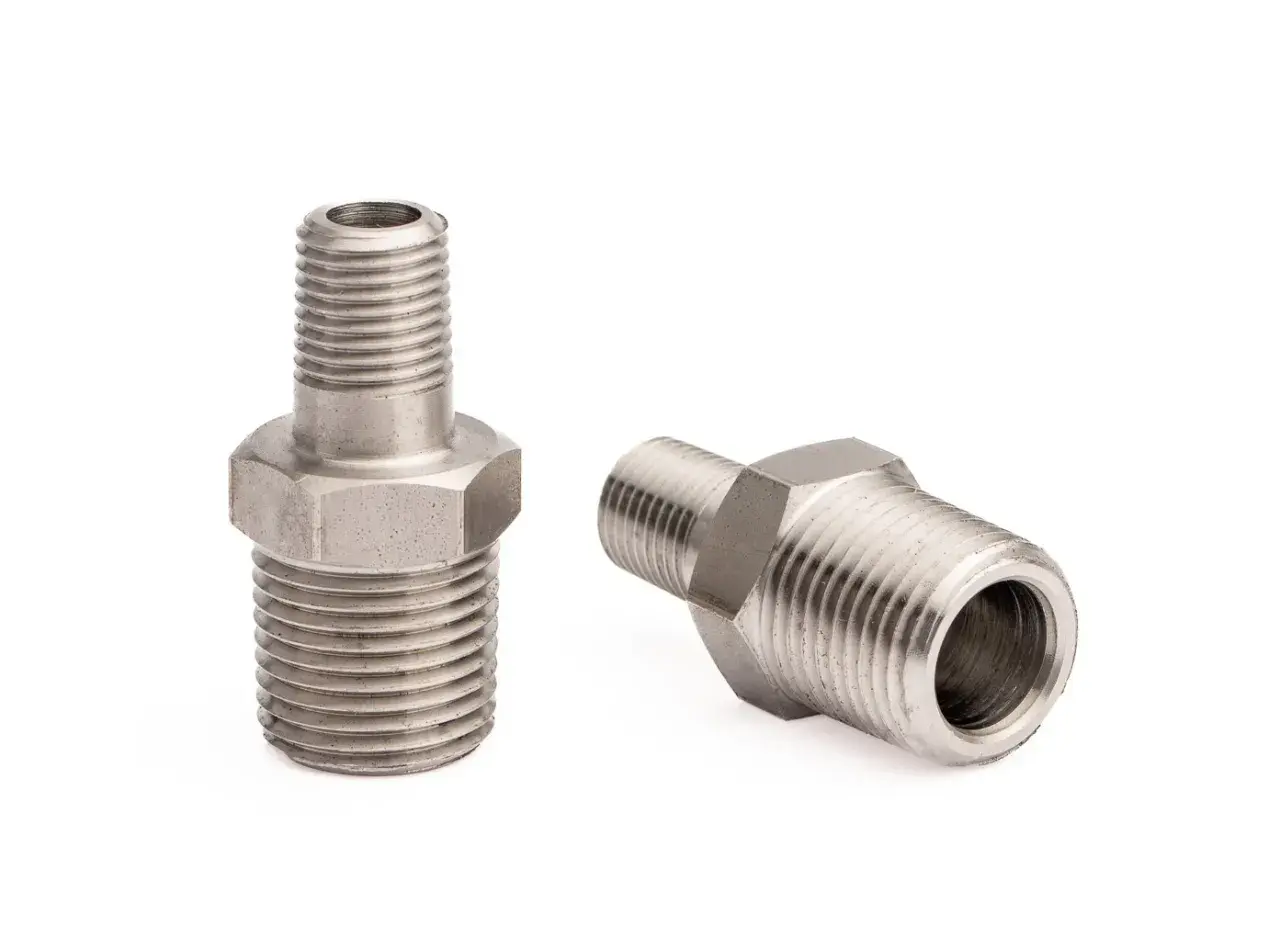

Gwinty rurowe wyglądają podobnie tylko na papierze. W praktyce jeden zły wybór potrafi zablokować montaż, rozszczelnić instalację albo zniszczyć złączkę, dlatego przy rozmiarze jednego cala liczy się nie tylko średnica, ale też standard, kąt zarysu i sposób uszczelnienia. Poniżej rozkładam ten temat na konkrety: wymiary, różnice między BSPP, BSPT i NPT, typowe zastosowania oraz to, jak szybko sprawdzić, co naprawdę masz w ręku.
Najważniejsze fakty o gwincie jednego cala
- Rozmiar 1″ w gwintach rurowych jest nominalny, więc nie oznacza prostego 25,4 mm.
- W rodzinie BSPP/G1 zewnętrzna średnica gwintu to około 33,25 mm, a skok wynosi 11 TPI.
- BSPP uszczelnia się zwykle na podkładce, uszczelce płaskiej albo O-ringu, a nie na samym gwincie.
- BSPT i NPT są stożkowe, ale nie są tym samym standardem: różnią się m.in. kątem zarysu i sposobem pracy.
- Przy doborze złączki najważniejsze są: standard, stożek i uszczelnienie, dopiero potem sam rozmiar.
Co naprawdę oznacza rozmiar jednego cala
Tu najłatwiej o pomyłkę. Cal w nazwie gwintu rurowego nie jest prostym przeliczeniem średnicy zewnętrznej na 25,4 mm, tylko historycznym oznaczeniem nominalnym. Dlatego dla gwintu G1 mówimy o średnicy zarysu rzędu 33,25 mm, a nie 25,4 mm. W praktyce oznacza to, że sam zapis „1″” mówi nam więcej o rodzinie gwintu niż o rzeczywistym wymiarze, który da się bezpośrednio zmierzyć suwmiarką.
| Parametr | Typowa wartość dla G1 | Co to oznacza |
|---|---|---|
| Średnica zewnętrzna | 33,25 mm | To wymiar, po którym najczęściej rozpoznaje się gwint zewnętrzny. |
| Średnica orientacyjna gniazda | około 30,3 mm | To punkt odniesienia dla gwintu wewnętrznego, zależny od tolerancji i sposobu pomiaru. |
| Skok | 2,309 mm | Odpowiada 11 zwojom na cal. |
| Kąt zarysu | 55° | To cecha rodziny Whitwortha, ważna przy dopasowaniu. |
| Rodzina | BSPP / G | Gwint walcowy, zwykle nie uszczelnia się na zwoju. |
To nie jest gwint śrubowy typu M, tylko gwint rurowy. Jeśli ktoś mówi tylko „to jest jedynka”, ja od razu dopytuję o standard. Bez tego łatwo porównać dwa elementy, które wyglądają podobnie, ale wcale nie są zamienne. To prowadzi wprost do problemu rozróżnienia BSPP, BSPT i NPT.

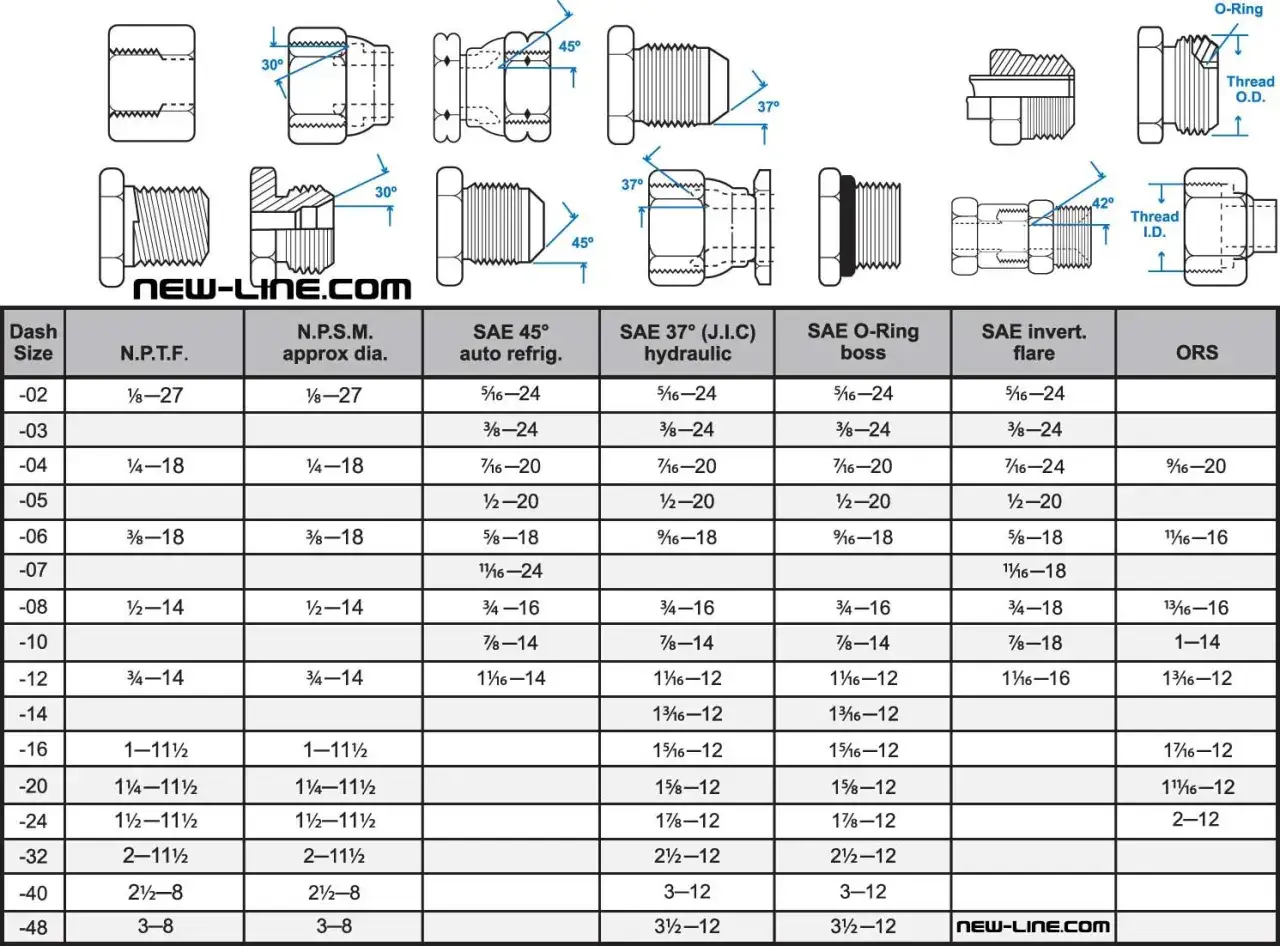

Jak odróżnić BSPP, BSPT i NPT
Najkrótsza odpowiedź brzmi: po samym napisie „1″” nie odróżnisz niczego pewnie. Ja przy takim porównaniu patrzę na trzy rzeczy jednocześnie: czy gwint jest walcowy czy stożkowy, jakim kątem ma zarys i czy uszczelnienie ma się odbywać na gwincie, czy poza nim. To właśnie te cechy decydują, czy część będzie pasować poprawnie, czy tylko „złapie” kilka zwojów i zacznie sprawiać problemy.
W rodzinie BSP warto pamiętać o dwóch normach: ISO 228-1 dla gwintów walcowych i ISO 7-1 dla połączeń uszczelnianych na gwincie. To właśnie tam rozdziela się logika „G” od „R/Rp/Rc”, a nie w samym oznaczeniu 1″.
| Standard | Kształt | Kąt zarysu | Skok / TPI | Uszczelnienie |
|---|---|---|---|---|
| BSPP, oznaczany też jako G | Walcowy | 55° | 11 TPI | Na podkładce, O-ringu lub na powierzchni czołowej |
| BSPT, oznaczany jako R | Stożkowy | 55° | 11 TPI | Na gwincie, zwykle z uszczelniaczem |
| NPT | Stożkowy | 60° | 11,5 TPI | Na gwincie, zwykle z uszczelniaczem |
W skrócie: G oznacza gwint walcowy, R - stożkowy zewnętrzny, Rp - walcowy wewnętrzny, Rc - stożkowy wewnętrzny. W praktyce BSPP i BSPT są do siebie wizualnie bardzo podobne, bo należą do tej samej rodziny Whitwortha. Różnica między nimi nie siedzi więc w „calach”, tylko w stożku i sposobie uszczelnienia. NPT dodatkowo wchodzi w inną geometrię, więc nie powinien być traktowany jako zamiennik „na oko”.
Gdzie ten rozmiar spotyka się najczęściej
W warsztacie i na budowie taki gwint pojawia się częściej, niż wiele osób zakłada. Spotkasz go w armaturze wodnej, pneumatyce, osprzęcie hydraulicznym, filtrach, zaworach, reduktorach ciśnienia, manometrach, pompach i króćcach technicznych. Dla branży obróbki metali i montażu instalacji to ważny rozmiar, bo często łączy elementy gotowe z częścią wykonaną na zamówienie.
- Instalacje wodne i grzewcze - tam liczy się szczelność, odporność na temperaturę i łatwy serwis.
- Pneumatyka - tu rozmiar jednego cala trafia do filtrów, odwadniaczy i większych rozdzielaczy powietrza.
- Hydraulika siłowa - ważna jest kompatybilność standardu, bo ciśnienie szybko obnaża błędny dobór.
- Maszyny i osprzęt techniczny - częsty przypadek to króćce, adaptery i złączki przejściowe.
W takich zastosowaniach rozmiar nominalny jest dopiero punktem startowym. Jeśli połączenie ma pracować latami bez wycieków, trzeba jeszcze dobrze zmierzyć gwint i dobrać sposób uszczelnienia. To właśnie robi największą różnicę w praktyce.
Jak poprawnie zmierzyć i dobrać złączkę
Jeżeli mam tylko część w ręku, zaczynam od prostych kroków. Sama suwmiarka pomaga, ale nie wystarcza, bo dwa różne standardy potrafią mieć bardzo zbliżone średnice. Dlatego pomiar warto oprzeć na kilku sygnałach jednocześnie, a nie na jednym odczycie.
- Zmierz średnicę zewnętrzną gwintu zewnętrznego - dla rodziny G1 będzie to okolica 33,25 mm.
- Policz zwoje na odcinku 25,4 mm - jeśli wychodzi 11, najczęściej jesteś w BSP; jeśli 11,5, podejrzewaj NPT.
- Sprawdź, czy gwint jest stożkowy - przy stożku średnica zmienia się na długości, a to od razu zawęża wybór.
- Oceń sposób uszczelnienia - płaska podkładka, O-ring czy uszczelnienie na zwoju dają zupełnie inne wymagania.
- Porównaj oznaczenie producenta - jeśli na elemencie stoi G, R, Rp, Rc albo NPT, nie zgaduj, tylko trzymaj się standardu.
Ja w praktyce nie ufam połączeniu, które „prawie pasuje”. Jeśli trzeba użyć dużej siły, to zwykle znaczy, że standard się nie zgadza albo ktoś próbuje uszczelnić gwint w niewłaściwy sposób. To właśnie prowadzi do najczęstszych błędów.
Najczęstsze błędy przy montażu i zakupie
Tu lista jest krótka, ale kosztowna. Błędy przy gwintach rurowych nie kończą się na estetyce, tylko na przeciekach, zniszczonych elementach i dodatkowym czasie na poprawki.
- Przeliczanie jednego cala na 25,4 mm - to działa dla jednostki, nie dla nominalnej nazwy gwintu.
- Mieszanie BSPP z BSPT albo NPT - na sucho wygląda podobnie, w pracy już niekoniecznie.
- Uszczelnianie gwintu walcowego tak, jakby był stożkowy - sama taśma PTFE nie zastąpi przewidzianej uszczelki albo O-ringu.
- Pomiar tylko średnicy bez liczenia zwojów - taki test daje złudne poczucie pewności.
- Dokręcanie na siłę - kończy się uszkodzeniem zarysu i problemem przy kolejnym demontażu.
Najbardziej zdradliwe jest to, że część z tych połączeń „łapie” kilka zwojów i przez moment wydaje się poprawna. Dopiero po czasie wychodzi, że gwint pracuje na granicy tolerancji albo uszczelnia się tylko pozornie. Dlatego przed zakupem warto zrobić jeszcze jeden krok: sprawdzić, co dokładnie zamawiasz.
Co warto sprawdzić przed zamówieniem części lub narzędzi
Jeżeli kompletujesz złączkę, gwintownik albo narzynkę, sama nazwa rozmiaru nie wystarczy. Warto od razu doprecyzować standard, materiał i to, czy połączenie ma być serwisowalne. Oszczędza to nerwy szczególnie wtedy, gdy w grę wchodzą elementy stalowe, mosiężne albo nierdzewne, bo każdy materiał inaczej znosi skręcanie i częste rozpinanie.
| Potrzeba | Co sprawdzić | Dlaczego to ważne |
|---|---|---|
| Połączenie z uszczelką płaską | G / BSPP, rodzaj podkładki, powierzchnia czołowa | Szczelność tworzy się poza gwintem, więc liczy się stan doszczelnienia. |
| Połączenie stożkowe | R, Rp, Rc albo NPT, kierunek skręcania, uszczelniacz | Tu szczelność zależy od geometrii i jakości skręcenia. |
| Narzędzie do wykonania gwintu rurowego | Standard, skok, materiał, typ narzędzia | Zły gwintownik lub narzynka potrafi zniszczyć detal już przy pierwszym przejściu. |
Jeśli mam wątpliwość, proszę sprzedawcę albo technologa o pełne oznaczenie, nie o „coś na jedynkę”. To mała różnica językowa, ale w praktyce technicznej robi ogromną różnicę. I właśnie dlatego ostatni krok to już nie sama identyfikacja, lecz podejście do połączenia pod ciśnieniem.
Dlaczego przy połączeniu pod ciśnieniem standard ma większe znaczenie niż opis handlowy
W instalacjach wodnych, pneumatycznych i hydraulicznych najbezpieczniej działa prosta zasada: najpierw standard, potem wymiary, na końcu detal wykonania. Sam opis handlowy bywa skrótem myślowym, a skróty przy gwintach rurowych kosztują najwięcej. Jeżeli połączenie ma pracować pod ciśnieniem, lepiej poświęcić kilka minut na sprawdzenie, czy chodzi o BSPP, BSPT czy NPT, niż później poprawiać wyciek albo wymieniać uszkodzoną złączkę.
Ja w takich sytuacjach zawsze zostawiam sobie jeszcze jedną kontrolę: wzornik gwintów, kartę katalogową albo porównanie z pewnym wzorcem z warsztatu. To drobiazg, ale właśnie drobiazgi odróżniają poprawny montaż od kłopotliwego. Przy rozmiarze jednego cala szczególnie wyraźnie widać, że nie wygrywa największa siła dokręcania, tylko trafne rozpoznanie gwintu i właściwe uszczelnienie.
