Przy śrubach M8 najwięcej pomyłek wynika nie z samej średnicy, ale z rozstawu zwojów. Jeden źle dobrany skok potrafi zatrzymać montaż już po kilku obrotach, a w gorszym scenariuszu uszkodzić nakrętkę albo otwór. Poniżej wyjaśniam, jaka jest wartość skoku, czym różni się gwint zwykły od drobnozwojowego i jak dobrać wiertło, jeśli trzeba taki otwór wykonać w warsztacie.
Najważniejsze liczby przy gwincie M8
- Standardowy skok dla M8 wynosi 1,25 mm.
- Najczęściej spotykane warianty drobniejsze to 1,0 mm i 0,75 mm.
- Jeśli oznaczenie ma tylko M8, zwykle chodzi o gwint zwykły 1,25 mm.
- Do gwintowania otworu pod M8 x 1,25 najczęściej stosuje się wiertło 6,8-6,9 mm.
- Do sprawdzenia skoku najszybciej działa grzebień do gwintów; suwmiarka daje tylko wynik orientacyjny.
- Najczęstszy błąd to próba skręcania śruby i nakrętki o podobnej średnicy, ale innym skoku.
Co oznacza skok gwintu i jak czytać oznaczenie M8
Skok gwintu to odległość między sąsiednimi zwojami mierzona wzdłuż osi śruby. W praktyce mówi więc, jak gęsto ułożone są zwoje i ile obrotów potrzeba, żeby element „przebiegł” określoną długość. Przy M8 standardowa średnica nominalna wynosi 8 mm, a o dopasowaniu decyduje właśnie skok, nie sama średnica.
Ja najczęściej tłumaczę to prosto: średnica mówi, jak gruby jest element, a skok mówi, jak „gęsty” jest gwint. W gwincie metrycznym te dwa parametry trzeba czytać razem, bo samo M8 nie wystarcza do pełnej identyfikacji, jeśli producent użył wersji drobniejszej.
Przeczytaj również: Gwint M10 - jaki skok ma i jak dobrać wiertło?
Jak czytać zapis na śrubie
Zapis M8 bez dopisku zwykle oznacza gwint zwykły. Zapis M8 x 1,25 podaje średnicę i skok, a M8 x 30 oznacza średnicę 8 mm i długość 30 mm, nie skok. To drobne, ale bardzo częste nieporozumienie, zwłaszcza gdy ktoś zamawia elementy do naprawy bez sprawdzenia pełnego oznaczenia.
Dla intuicji warto zapamiętać też prosty przelicznik: na 10 mm długości gwintu M8 x 1,25 przypada 8 zwojów, przy M8 x 1,0 będzie ich 10, a przy M8 x 0,75 około 13 i 1/3. Taki szybki rachunek pomaga odróżnić śrubę zwykłą od drobnozwojowej nawet wtedy, gdy oznaczenie jest słabo widoczne.
Kiedy już wiesz, jak czytać zapis, łatwiej przejść do tego, jakie warianty gwintu M8 faktycznie spotyka się w warsztacie i kiedy mają sens.
Jakie warianty M8 spotyka się najczęściej
W praktyce M8 nie oznacza jednej, sztywnej opcji. Najczęściej trafia się gwint zwykły 1,25 mm, ale w maszynach, osprzęcie technicznym i niektórych elementach precyzyjnych spotyka się również odmiany drobniejsze. To właśnie one potrafią zaskoczyć przy naprawie, bo z zewnątrz śruby wyglądają bardzo podobnie.
| Oznaczenie | Skok | Gdzie pojawia się najczęściej | Co warto wiedzieć |
|---|---|---|---|
| M8 | 1,25 mm | Połączenia ogólnego przeznaczenia, konstrukcje stalowe, typowe śruby i nakrętki | To wariant domyślny. Jeśli nie ma dopisku, zwykle od niego zaczynam. |
| M8 x 1,0 | 1,0 mm | Elementy maszynowe, regulacyjne, miejsca, gdzie potrzebny jest ciaśniejszy posuw | Nie pasuje do zwykłej nakrętki M8. Różnica 0,25 mm na zwoju szybko daje klinowanie. |
| M8 x 0,75 | 0,75 mm | Zastosowania specjalne, bardziej precyzyjne połączenia, wybrane komponenty techniczne | To gwint mniej powszechny i trzeba go potwierdzać, zamiast zgadywać po samej średnicy. |
Najważniejsza praktyczna różnica jest taka, że średnica sama nie gwarantuje zgodności. Nakrętka M8 pasuje tylko do śruby M8 o tym samym skoku, a różnica między 1,25 a 1,0 mm potrafi wyjść na jaw już po 2-3 zwojach. Właśnie dlatego przy częściach demontowanych po latach nie ufam wyłącznie „na oko”, tylko sprawdzam pełne oznaczenie.
Wybór wariantu ma sens dopiero wtedy, gdy rozumie się, co faktycznie zmienia się w połączeniu mechanicznym, więc w następnym kroku warto spojrzeć na skutki złego skoku.
Dlaczego zły skok robi problem szybciej niż zła długość
Na pierwszy rzut oka różnica 0,25 mm między 1,25 a 1,0 mm wydaje się mała, ale po czterech zwojach robi się z niej już 1 mm rozjazdu. To wystarczy, żeby śruba zaczęła klinować się w nakrętce i łapać tylko czubkami zwojów. Ja traktuję to jako jeden z tych błędów, których nie da się nadrobić siłą ręki ani kluczem.
W praktyce zły skok daje kilka typowych efektów:
- gwint wchodzi tylko na początek, a potem staje,
- nakrętka lub otwór wycierają się od pierwszego niepełnego zazębienia,
- połączenie wygląda na skręcone, ale trzyma na zbyt małej powierzchni styku,
- przy ponownym montażu uszkodzenie postępuje szybciej niż za pierwszym razem.
Gwint zwykły jest zwykle bardziej tolerancyjny na zabrudzenia, farbę, lekko obite wejście i zwykłe warsztatowe „życie”. Gwint drobniejszy bywa przydatny tam, gdzie liczy się precyzja, ciaśniejsze dozowanie ruchu albo większa kontrola dokręcania, ale nie traktuję go jako automatycznie lepszego. Skok to parametr użytkowy, nie znak jakości.
Jeśli nie ma pewności, najlepiej nie zgadywać, tylko sprawdzić skok bezpośrednio na elemencie. Do tego właśnie przydaje się prosta metoda warsztatowa.
Jak sprawdzić skok bez zgadywania
W warsztacie najpewniejszy jest grzebień do gwintów. Ja zwykle zaczynam właśnie od niego, bo daje odpowiedź od razu i nie wymaga kombinowania. Jeśli grzebienia nie ma pod ręką, można użyć sprawdzonej nakrętki referencyjnej albo wykonać orientacyjny pomiar suwmiarką, ale ten ostatni sposób traktuję tylko jako pomocniczy.
- Oczyść gwint z opiłków, farby i smaru, żeby nie przekłamać dopasowania.
- Przyłóż grzebień 1,25 / 1,0 / 0,75 i sprawdź, który profil układa się bez luzu.
- Jeśli nie masz grzebienia, spróbuj wkręcić pewną nakrętkę M8 ręką, bez klucza.
- Gdy śruba łapie tylko na początku, zatrzymaj się od razu, zamiast dociskać ją na siłę.
- W razie wątpliwości porównaj gwint z elementem referencyjnym, który na pewno jest zgodny.
Suwmiarka przydaje się raczej do sprawdzenia średnicy niż samego skoku. Zużyte wierzchołki zwoju, zabrudzenia i lekko zdeformowany początek gwintu mogą przekłamać odczyt. W praktyce najprościej jest porównać odpowiedni odcinek gwintu z wzorcową śrubą: jeśli na dłuższym fragmencie „rozjazd” narasta, to znak, że skok nie pasuje.
Gdy skok jest już potwierdzony, zostaje dobór wiertła i gwintownika, a tu różnica między wartościami w tabelach też ma znaczenie.

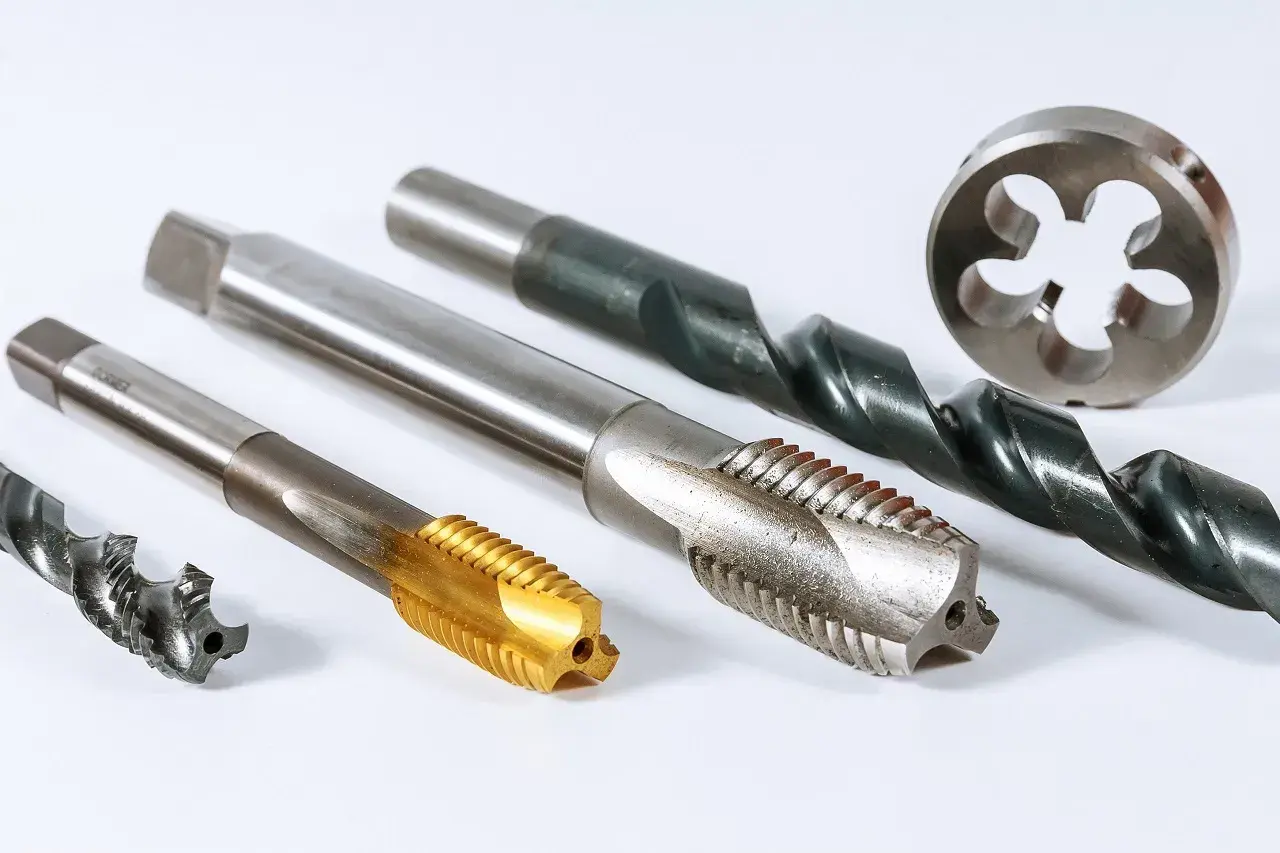

Jak dobrać wiertło i gwintownik do M8
Przy gwintowaniu otworu pod M8 najważniejsze jest odróżnienie dwóch sytuacji: otwór pod gwint i otwór przelotowy. To nie jest to samo. Otwór pod gwint wierci się mniejszym wiertłem, żeby gwintownik miał z czego uformować zwoje. Otwór przelotowy ma z kolei pozwolić śrubie przejść swobodnie.
| Zastosowanie | Najczęstszy rozmiar | Uwagi praktyczne |
|---|---|---|
| Gwint M8 x 1,25 | 6,8-6,9 mm | To najczęstszy wariant. Różnica 0,1 mm wynika z tabel producentów i zakładanego stopnia wypełnienia gwintu. |
| Gwint M8 x 1,0 | 7,0-7,1 mm | Drobniejszy skok wymaga nieco większego wiertła, bo skok jest mniejszy od standardowego. |
| Gwint M8 x 0,75 | 7,25-7,3 mm | Wariant specjalny. Tu szczególnie łatwo pomylić się przy zamówieniu narzędzia. |
| Otwór przelotowy pod śrubę M8 | 9 mm | Tu śruba nie ma nacinanego gwintu w materiale, tylko przechodzi przez otwór. |
Warto zapamiętać prostą regułę: mniejsze wiertło = więcej materiału na gwint, ale większy opór przy gwintowaniu; większe wiertło = łatwiejsza obróbka, ale płytszy gwint. Dlatego przy twardszych materiałach i ręcznym gwintowaniu nie warto przesadzać z „zapasem”, bo gwintownik szybko pokaże, że otwór jest za mały. Z drugiej strony zbyt duży otwór kończy się luźnym, słabym połączeniem.
Na końcu i tak decydują drobiazgi montażowe, które w praktyce robią większą różnicę niż sama liczba na opakowaniu, więc warto je sobie uporządkować przed dokręceniem.
Co sprawdzić przed dokręceniem śruby M8, żeby nie zniszczyć gwintu
Jeśli mam zostawić jedną zasadę, to tę: śrubę M8 zawsze najpierw wkręcam ręką. Gdy gwint pasuje, wchodzi płynnie przez kilka zwojów; gdy nie pasuje, opór pojawia się niemal od razu. Wtedy trzeba się zatrzymać, bo dociąganie kluczem zwykle kończy się zerwanym początkiem gwintu, uszkodzoną nakrętką albo wgniecionym otworem.
- sprawdź, czy gwint jest czysty i nie ma w nim opiłków, farby albo rdzy,
- upewnij się, że oznaczenie zawiera pełny skok, a nie tylko samo M8,
- porównaj element z pewną nakrętką lub znanym wzorcem, jeśli masz wątpliwości,
- nie używaj siły przy pierwszych zwojach, bo to właśnie tam najłatwiej o uszkodzenie,
- jeśli połączenie pracuje w drganiach, skok dobieraj świadomie, ale nie licz, że sam skok zastąpi poprawny montaż.
W praktyce to naprawdę proste: przy M8 bez dopisku przyjmuję skok 1,25 mm, a gdy widzę wersję drobniejszą, od razu sprawdzam kompatybilność nakrętki, wiertła i narzędzia do gwintowania. Taki nawyk oszczędza czas, nerwy i przede wszystkim gwint, którego potem nie trzeba naprawiać.
