Gwinty calowe na milimetry - jak je poprawnie przeliczać?

Przeliczanie gwintów calowych na milimetry przydaje się zawsze wtedy, gdy trzeba dobrać śrubę, złączkę albo element hydrauliczny bez zgadywania. Problem w tym, że w gwintach calowych sama średnica to dopiero połowa informacji: liczy się też skok, liczba zwojów na cal i to, czy mamy do czynienia z gwintem rurowym, czy śrubowym. Poniżej pokazuję, jak czytać oznaczenia, jak przeliczać najpopularniejsze rozmiary i gdzie najłatwiej popełnić kosztowny błąd.

Dlaczego cal nie wystarcza do opisu gwintu

W pracy warsztatowej nie wystarczy wiedzieć, że 1 cal to 25,4 mm. Ta wartość działa jako baza do przeliczenia średnicy albo skoku, ale nie opisuje całego gwintu. Dwa elementy o tej samej średnicy nominalnej mogą mieć inny skok, inny kąt zarysu i zupełnie inną szczelność połączenia.

Najprostszy przykład to 1/4-20 UNC i 1/4-28 UNF. Oba gwinty mają średnicę nominalną 1/4 cala, czyli 6,35 mm, ale pierwszy ma 20 zwojów na cal, a drugi 28. Po przeliczeniu wychodzi odpowiednio 1,27 mm i 0,91 mm skoku, więc te elementy nie są wymienne tylko dlatego, że „pasują średnicą”.

W gwintach rurowych sprawa jest jeszcze bardziej zdradliwa, bo rozmiar jest często nominalny, a nie rzeczywisty. To właśnie dlatego G 1/2 nie ma średnicy 12,7 mm na zewnątrz, tylko około 20,95 mm. Tę pułapkę warto zapamiętać przed sięgnięciem po tabelę, bo dalej przechodzimy już do samych oznaczeń.

Jak czytać oznaczenia UNC, UNF, BSP i NPT

Jeśli chcę szybko ustalić, z czym mam do czynienia, zaczynam od symbolu na śrubie, złączce albo dokumentacji technicznej. Sam skrót mówi bardzo dużo, ale tylko wtedy, gdy rozumiem, do jakiej rodziny należy gwint. W praktyce najważniejsze są trzy rzeczy: profil, skok i sposób uszczelnienia.

Różnice nie kończą się na nazwie. W UN i NPT zarys gwintu ma 60°, a w BSP 55°, więc nawet podobny wymiar zewnętrzny nie gwarantuje zgodności. Jeśli połączenie ma pracować pod ciśnieniem, ten detal ma realne znaczenie, a nie tylko teoretyczne.

Najpopularniejsze rozmiary i ich odpowiedniki w milimetrach

Jeśli potrzebujesz szybkiego odniesienia, najlepiej trzymać się kilku najczęściej spotykanych rozmiarów. Poniżej podaję wartości zaokrąglone, bo w realnym doborze i tak trzeba uwzględnić tolerancję, typ elementu męskiego lub żeńskiego oraz zastosowanie połączenia.

Śruby UNC i UNF

Tu przeliczenie jest dość proste, bo średnica nominalna rzeczywiście prowadzi do konkretnego wymiaru w milimetrach. Warto jednak pamiętać, że podobny wynik na suwmiarce nie oznacza jeszcze zgodności skoku. W praktyce właśnie ten detal najczęściej rozdziela pasującą śrubę od elementu, który tylko wygląda podobnie.

Przeczytaj również: Rodzaje gwintowników - jak dobrać właściwy do otworu?

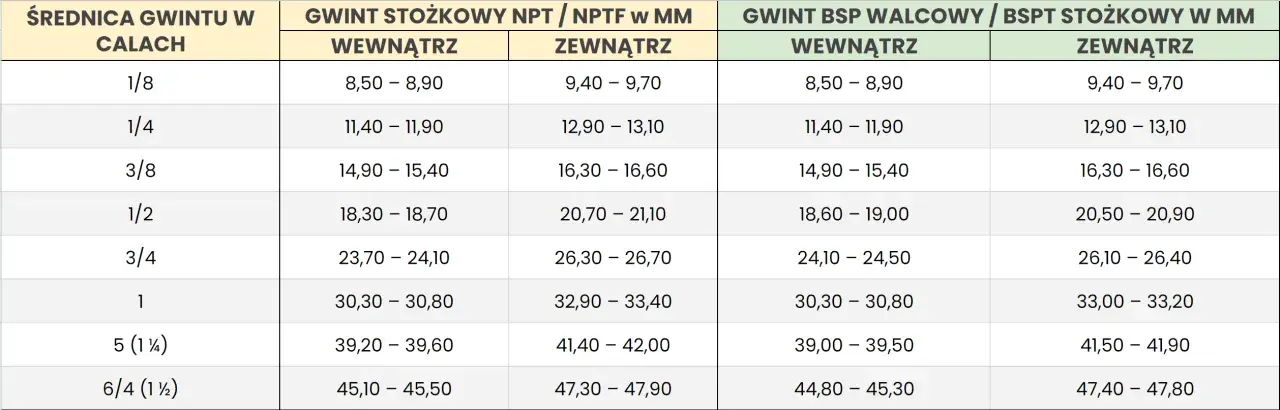

Gwinty rurowe G/BSP

Właśnie tu najczęściej pojawia się pomyłka: nominalny rozmiar w calach nie równa się mierzonej średnicy. Jeśli na złączce widzisz G 1/2, nie licz na 12,7 mm, bo to prowadzi do złego doboru redukcji. Gdy ten punkt jest jasny, przejście do pomiaru staje się dużo prostsze.

Jak zmierzyć gwint w warsztacie bez zgadywania

Ja w praktyce nie zaczynam od katalogu, tylko od krótkiego pomiaru. Wystarczą suwmiarka, sprawdzian skoku i chwila uwagi; to zwykle szybciej niż dobieranie części metodą prób i błędów. Dobrze wykonany pomiar od razu zawęża rodzinę gwintów i oszczędza nerwów przy montażu.

1. Ustal, czy to gwint śrubowy czy rurowy. Jeśli element ma uszczelniać medium, bardzo często trafisz na BSPT albo NPT, a nie na klasyczny gwint do śruby.
2. Zmierz średnicę zewnętrzną. W gwincie zewnętrznym mierz po wierzchołkach zwojów, a nie w rowkach.
3. Policz TPI albo zmierz skok. Liczba zwojów na cal mówi, ile zwojów mieści się na 25,4 mm. Skok w mm liczysz tak: 25,4 / TPI.
4. Sprawdź, czy gwint jest stożkowy. Jeśli średnica delikatnie maleje wzdłuż długości, to sygnał, że masz BSPT lub NPT. W NPT zbieżność wynosi 1:16, czyli gwint zwęża się stopniowo.
5. Porównaj wynik z tabelą, ale nie tylko po średnicy. Kąt zarysu, skok i sposób uszczelnienia są równie ważne.

Przy gwincie wewnętrznym pomiar samej średnicy zwykle nie wystarczy, więc dobrze mieć śrubę wzorcową albo sprawdzian. To szczególnie ważne przy hydraulice i pneumatyce, gdzie błędny dobór kończy się nieszczelnością, a nie tylko luźnym połączeniem. Stąd już tylko krok do typowych pomyłek, których najlepiej po prostu unikać.

Najczęstsze błędy przy zamianie gwintów calowych na metryczne

Najwięcej problemów widzę wtedy, gdy ktoś dopasowuje gwint „na oko”, bo z zewnątrz wygląda podobnie. W metalowych połączeniach to pozorna oszczędność: jedna pomyłka potrafi zniszczyć złączkę, uszkodzić gwint w gnieździe albo rozszczelnić układ pod ciśnieniem.

• Mylenie średnicy z oznaczeniem nominalnym. G 1/2 nie ma 12,7 mm średnicy zewnętrznej, a 1/2-13 UNC nie jest odpowiednikiem M12.
• Łączenie UNC z UNF tylko dlatego, że średnica się zgadza. Ta sama średnica nominalna nie znaczy tego samego skoku.
• Zastępowanie BSP przez NPT. Jeden gwint jest walcowy lub stożkowy w innym systemie, drugi ma inną geometrię i inny sposób uszczelniania.
• Ignorowanie zbieżności. Jeśli gwint jest stożkowy, dociąganie na siłę może dać chwilowy efekt, ale połączenie i tak nie będzie pewne.
• Dobieranie części tylko po suwmiarce. Wiele złączek ma podobne średnice, a różni się skokiem o ponad 0,3 mm, co w praktyce jest ogromną różnicą.

Dobrze to widać na przykładzie 5/16-18 UNC i M8 x 1,25. Średnice są bliskie, ale skok już nie, więc wymiana bez sprawdzenia kończy się zazwyczaj uszkodzeniem gwintu albo luźnym osadzeniem. W takich sytuacjach nie ma skrótów, jest tylko poprawny pomiar i porównanie z właściwą tabelą.

Co zostaje z tej konwersji na co dzień

Jeżeli mam zostawić jedną praktyczną zasadę, to jest ona prosta: najpierw rozpoznaj standard, potem przeliczaj. Samo przejście z cala na milimetry jest łatwe, ale dopiero połączenie średnicy, skoku i typu gwintu mówi, czy element naprawdę będzie pasował.

W warsztacie najlepiej działają trzy narzędzia: suwmiarka, sprawdzian skoku i krótka ściąga z najczęściej używanymi rozmiarami. To wystarcza, żeby szybko ogarnąć większość gwintów calowych bez ryzyka, że zgodność będzie tylko pozorna. Jeśli pracujesz z hydrauliką albo osprzętem maszynowym, właśnie ta kolejność oszczędza najwięcej czasu i reklamacji.
