Dokładny pomiar śruby zwykle sprowadza się do trzech rzeczy: średnicy gwintu, długości i skoku. Poniżej pokazuję, jak zmierzyć śrubę bez zgadywania, kiedy liczyć łeb, jak odczytać oznaczenie M oraz na co uważać przy elementach zużytych, zabrudzonych lub nietypowych.
Najpierw ustal średnicę, potem długość od właściwego punktu, a na końcu skok gwintu
- Średnicę gwintu mierzy się po zewnętrznych wierzchołkach, a nie po trzpieniu między zwojami.
- Długość liczy się inaczej dla łba sześciokątnego, inaczej dla stożkowego.
- Skok gwintu najłatwiej sprawdzić grzebieniem do gwintów albo porównaniem z wzorcem.
- Zapis typu M8×1,25×30 oznacza średnicę, skok i długość.
- W śrubach metrycznych jeden błąd pomiaru potrafi oznaczać zły zamiennik, więc nie warto ufać samemu oku.
Od czego zacząć pomiar śruby
Najpierw kładę element na czystej, płaskiej powierzchni i sprawdzam, czy gwint nie jest obity, zatarły albo przykryty brudem. Potem biorę suwmiarkę, bo przy śrubach warsztatowych daje najlepszy kompromis między szybkością a dokładnością. Linijka wystarczy do orientacyjnego odczytu długości, ale przy doborze zamiennika do maszyny, auta czy konstrukcji stalowej wolę nie zgadywać.
Jeżeli na śrubie widzisz oznaczenie zaczynające się od litery M, najpewniej masz gwint metryczny. W takim przypadku średnica, skok i długość są podawane w milimetrach, a zapis typu M8×1,25×30 mówi o śrubie znacznie więcej niż sam wygląd elementu.
Ten pierwszy krok porządkuje cały pomiar: dopiero po ustaleniu systemu gwintu ma sens mierzenie średnicy i skoku. To właśnie od tego zależy, czy dalej idziesz prostą drogą, czy zaczynasz błądzić między podobnymi rozmiarami.
Jak zmierzyć średnicę gwintu

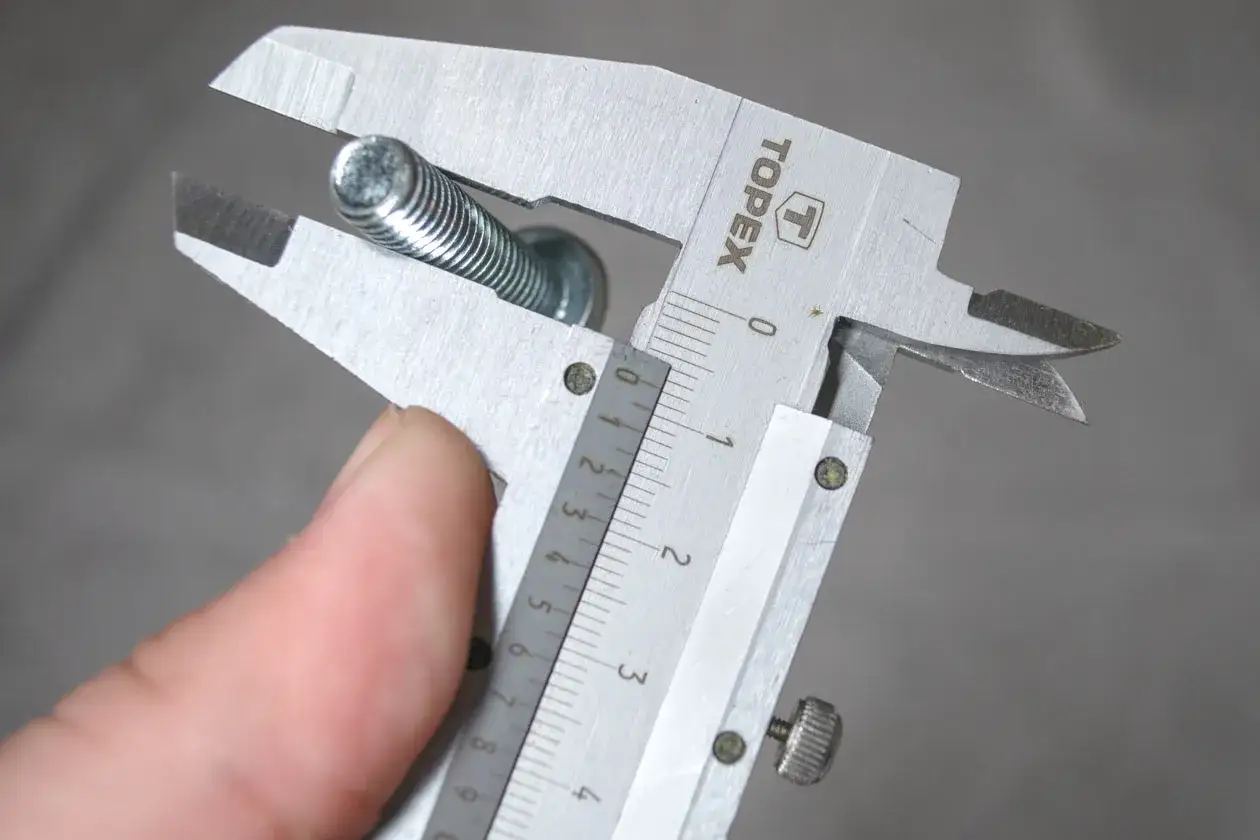

Średnicę mierzy się po zewnętrznych wierzchołkach gwintu, a nie po trzpieniu między zwojami. To najczęstszy błąd i jednocześnie najprostsza droga do pomyłki o jeden rozmiar w górę albo w dół. Suwmiarkę ustawiam prostopadle do osi śruby i lekko domykam szczęki tak, żeby objęły gwint bez ściskania go na siłę.
W praktyce odczyt zbliżony do 6 mm oznacza zwykle M6, około 8 mm to M8, a około 10 mm to M10. Jeśli gwint jest zużyty albo zaokrąglony, warto zmierzyć w kilku miejscach i porównać wynik z typowymi wymiarami metrycznymi, zamiast ufać pojedynczemu odczytowi.
Przy mocno zabrudzonych elementach najpierw usuwam nalot, rdzę i resztki smaru. Czasem różnica 0,2-0,3 mm wynika nie z wymiaru śruby, tylko z warstwy brudu. Po średnicy najłatwiej przejść do długości, bo bez tego nawet poprawny gwint może nie pasować do otworu.
Jak odczytać długość bez pomyłki
Długość śruby nie zawsze mierzy się od tego samego miejsca. Właśnie tutaj najłatwiej o błąd, bo część łbów wlicza się do wymiaru, a część nie. Dla zwykłych śrub z łbem sześciokątnym, walcowym albo soczewkowym mierzę od spodu łba do końca gwintu. Dla łba stożkowego liczę całość od najwyższego punktu łba, bo po zamontowaniu taki łeb ma licować z powierzchnią materiału.
| Typ łba | Skąd mierzyć | Praktyczna uwaga |
|---|---|---|
| Łeb sześciokątny | Od spodu łba do końca gwintu | Łeb nie wchodzi do długości |
| Łeb walcowy i soczewkowy | Od miejsca przylegania łba do końca gwintu | Tak samo jak przy większości śrub maszynowych |
| Łeb stożkowy | Od wierzchołka łba do końca gwintu | Tu łeb jest częścią wymiaru długości |
Jeśli masz wątpliwości, sprawdź, czy śruba po dokręceniu ma zlicować się z powierzchnią. To dobry trop: śruby stożkowe mierzy się inaczej właśnie dlatego, że ich geometria ma zniknąć w materiale, a nie wystawać ponad niego. Następny krok to skok gwintu, bo sama długość jeszcze nie zamyka sprawy.
Jak sprawdzić skok gwintu i zapisać oznaczenie
Skok gwintu to odległość między kolejnymi zwojami. Dla śrub metrycznych najwygodniej sprawdzić go grzebieniem do gwintów, czyli płytką z profilami odpowiadającymi konkretnym skokom. Można też policzyć zwoje na odcinku 10 mm i podzielić wynik, ale traktuję to raczej jako metodę pomocniczą niż docelową.
| Oznaczenie | Typowy skok zwykły | Kiedy najczęściej spotkasz |
|---|---|---|
| M3 | 0,5 mm | Drobna mechanika, osłony, małe elementy |
| M4 | 0,7 mm | Lekkie połączenia montażowe |
| M5 | 0,8 mm | Uniwersalne małe mocowania |
| M6 | 1,0 mm | Najczęstszy rozmiar warsztatowy |
| M8 | 1,25 mm | Maszyny, konstrukcje, uchwyty |
| M10 | 1,5 mm | Cięższe połączenia konstrukcyjne |
W oznaczeniu M8×1,25×30 pierwsza część to średnica, druga skok, trzecia długość. Gdy skok zwykły jest domyślny, zapis czasem skraca się do samego M8×30. To nie znaczy, że skok zniknął z rzeczywistości, tylko że przy tej średnicy przyjęto standardowy wariant. Przy gwintach calowych schemat jest inny, więc nie próbuję ich na siłę przekładać na metryczne bez wzornika i porównania.
Tu właśnie widać, dlaczego sama średnica nie wystarcza. Dwie śruby mogą mieć identyczne M8, a mimo to nie pasować do tego samego połączenia, jeśli mają inny skok gwintu.
Najczęstsze błędy przy mierzeniu i kiedy suwmiarka nie wystarcza
- Pomiar po trzpieniu zamiast po gwincie. Śruba może wtedy wyjść o rozmiar za mała.
- Zły punkt startu przy długości. Łeb stożkowy liczy się inaczej niż sześciokątny albo walcowy.
- Odczyt z jednego miejsca przy zużytym lub zgniecionym gwincie. Lepszy jest pomiar w kilku punktach.
- Brud, rdza i resztki zabezpieczenia. Potrafią oszukać suwmiarkę bardziej, niż wiele osób zakłada.
- Zakładanie, że każdy M8 jest taki sam. Samo M8 nie wystarcza, gdy trafia się drobny skok albo nietypowa klasa elementu.
- Mieszanie systemu metrycznego i calowego. To szczególnie częste w starszych maszynach, sprzęcie importowanym i rowerowych akcesoriach.
Gdy śruba jest wyraźnie wytarta, nie opieram się wyłącznie na linijce. Wtedy przydaje się wzornik gwintów, porównanie z identycznym elementem albo po prostu nowa śruba referencyjna z tego samego połączenia. Taki wzorzec oszczędza więcej czasu niż dokładanie kolejnych dziesiątych części milimetra z samej suwmiarki.
Jeśli po pomiarze nadal masz wątpliwości, lepiej przyjąć sprawdzony wzorzec niż zamawiać element „na styk”. W warsztacie różnica jednego milimetra potrafi zatrzymać montaż szybciej niż brak odpowiedniego narzędzia.
Co zapisać przed zakupem zamiennika
Jeżeli wymieniam śrubę w warsztacie, nie zapisuję tylko jednego wymiaru. Zbieram komplet danych, bo to właśnie on decyduje, czy zamiennik wejdzie bez poprawek i nie rozbije połączenia po kilku dokręceniach.
- Średnicę gwintu w milimetrach, np. M6 lub M8.
- Skok gwintu, jeśli nie jest to zwykły wariant.
- Długość liczona od właściwego punktu dla danego łba.
- Typ łba, na przykład sześciokątny, walcowy, stożkowy lub z kołnierzem.
- Rodzaj napędu, np. imbus, Torx albo krzyżak, jeśli ma znaczenie przy montażu.
- Materiał i klasa wytrzymałości, czyli informacja o tym, jak dużo obciążenia element ma bezpiecznie przenieść, gdy połączenie pracuje pod naciskiem albo w wilgoci.
Najpraktyczniejsze podejście jest proste: średnica, długość, skok i łeb zapisane razem dają pełny obraz śruby. Jeśli dorzucisz jeszcze klasę wytrzymałości albo materiał, unikniesz sytuacji, w której „pasuje prawie” zaczyna oznaczać realny problem w montażu. Właśnie tak podchodzę do pomiaru, gdy zależy mi na pewnym doborze zamiennika, a nie na strzelaniu z pamięci.
