Gwint 1/8 NPT trzeba czytać jak oznaczenie rurowe, a nie jak zwykły gwint śrubowy. W praktyce liczą się przede wszystkim trzy rzeczy: nominalny rozmiar, skok i stożek, bo to one decydują o dopasowaniu i szczelności. To właśnie od nich zależy, czy złączka uszczelni się od razu, czy zacznie cieknąć po pierwszym uruchomieniu instalacji.
Rozpisuję poniżej najważniejsze wymiary, dobór wiertła pod gwintowanie, najczęstsze pomyłki z BSP i metryką oraz prosty sposób sprawdzenia części w warsztacie.
Najważniejsze liczby i pułapki przy 1/8 NPT
- 1/8 NPT to gwint rurowy stożkowy, a nie zwykły gwint maszynowy.
- Nominalny rozmiar nie oznacza średnicy zewnętrznej. Ta wynosi ok. 10,29 mm.
- Gwint ma 27 TPI, czyli skok ok. 0,941 mm.
- Stożek wynosi 1:16 na średnicy, więc średnica zmienia się wraz z głębokością wkręcenia.
- Przy gwintowaniu bez rozwiertaka stożkowego Allied Machine podaje wiertło Q, czyli ok. 8,43 mm.
- NPT nie należy mieszać z BSP/BSPT ani z M10, nawet jeśli średnice wydają się podobne.
Co naprawdę oznacza rozmiar 1/8 NPT
Najpierw warto uporządkować samą nazwę. NPT oznacza National Pipe Tapered, czyli gwint rurowy stożkowy. To ważne, bo w takim połączeniu uszczelnienie powstaje nie tylko przez uszczelniacz, ale też przez klinowanie się zwojów w stożku.
Oznaczenie 1/8 jest tutaj rozmiarem nominalnym, a nie rzeczywistą średnicą zewnętrzną. Właśnie dlatego osoba, która mierzy taki gwint suwmiarką i liczy na 3,175 mm, od razu wpada w błąd. W praktyce chodzi o wymiary charakterystyczne dla przyłącza rurowego, a nie o zwykły gwint śrubowy.
W warsztacie i przy osprzęcie technicznym spotyka się go często tam, gdzie liczy się szczelność i kompaktowy rozmiar: w pneumatyce, czujnikach, małych rozdzielaczach i armaturze procesowej. Od tych podstaw przechodzę teraz do konkretnych liczb.

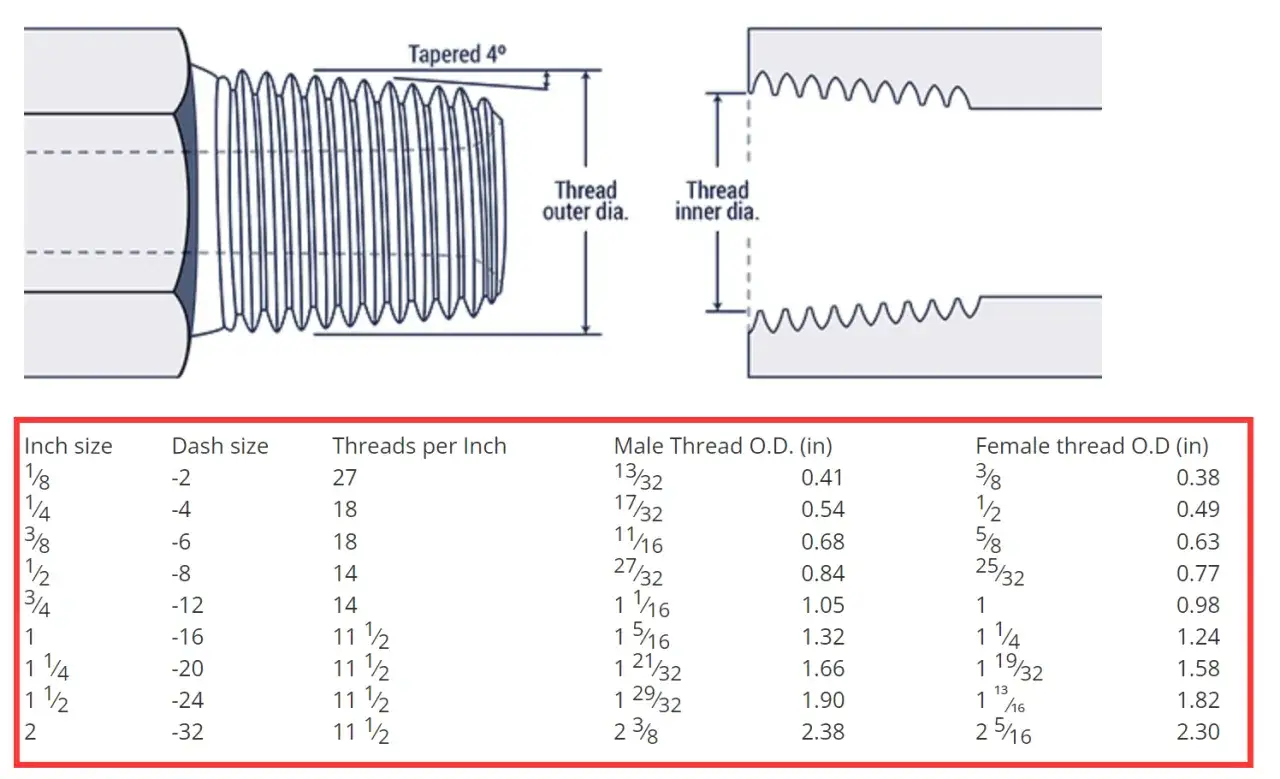

Wymiary gwintu 1/8 NPT w praktyce
Jeżeli potrzebujesz szybkiej odpowiedzi, najlepiej patrzeć na kilka parametrów naraz. W tabelach MISUMI dla 1/8 NPT widać dobrze, że sam nominalny rozmiar to dopiero początek.
| Parametr | Wartość | Znaczenie w praktyce |
|---|---|---|
| Nominalny rozmiar | 1/8 | Oznaczenie handlowe, nie rzeczywista średnica |
| Średnica zewnętrzna | 0,405 in / 10,287 mm | Wymiar części męskiej mierzony na grzbiecie zwoju |
| Liczba zwojów na cal | 27 TPI | Określa gęstość gwintu |
| Skok | 0,03704 in / 0,941 mm | Odległość między zwojami |
| Stożek | 1:16, czyli 3/4 cala na stopę | Średnica zmienia się wraz z głębokością wkręcenia |
| Długość gwintu | 0,2639 in / 6,70 mm | Całkowita długość robocza gwintu |
| Efektywny gwint | 0,1822 in / 4,63 mm | Odcinek realnie pracujący przy doszczelnianiu |
| Wkręcenie ręczne | 0,0806 in / 2,05 mm | Przybliżony odcinek do momentu, gdy opór pojawia się bez klucza |
| Kąt zarysu | 60° | Profil charakterystyczny dla NPT |
Najbardziej mylący jest sam rozmiar nominalny. Gdy widzę w dokumentacji „1/8 NPT”, nie zakładam, że chodzi o element o średnicy 1/8 cala. Rzeczywista średnica zewnętrzna gwintu jest ponad trzy razy większa i wynosi około 10,29 mm.
Druga pułapka to stożek. W praktyce oznacza on około 1°47′ od osi. Niby niewiele, ale wystarczy, żeby przy kilku dodatkowych obrotach zmienić moment dokręcania i stopień uszczelnienia. Dlatego przy NPT nie patrzę na sam „pasuje albo nie pasuje”, tylko na całe zazębienie.
To są wymiary bazowe, a nie zaproszenie do mierzenia jednego egzemplarza z dokładnością laboratoryjną bez kontekstu tolerancji. W praktyce liczy się też sposób montażu i to, jak głęboko gwint wchodzi w korpus.
Jeśli chcesz wykonać taki otwór albo przygotować złącze pod obróbkę, następny krok to dobór wiertła i narzędzia.

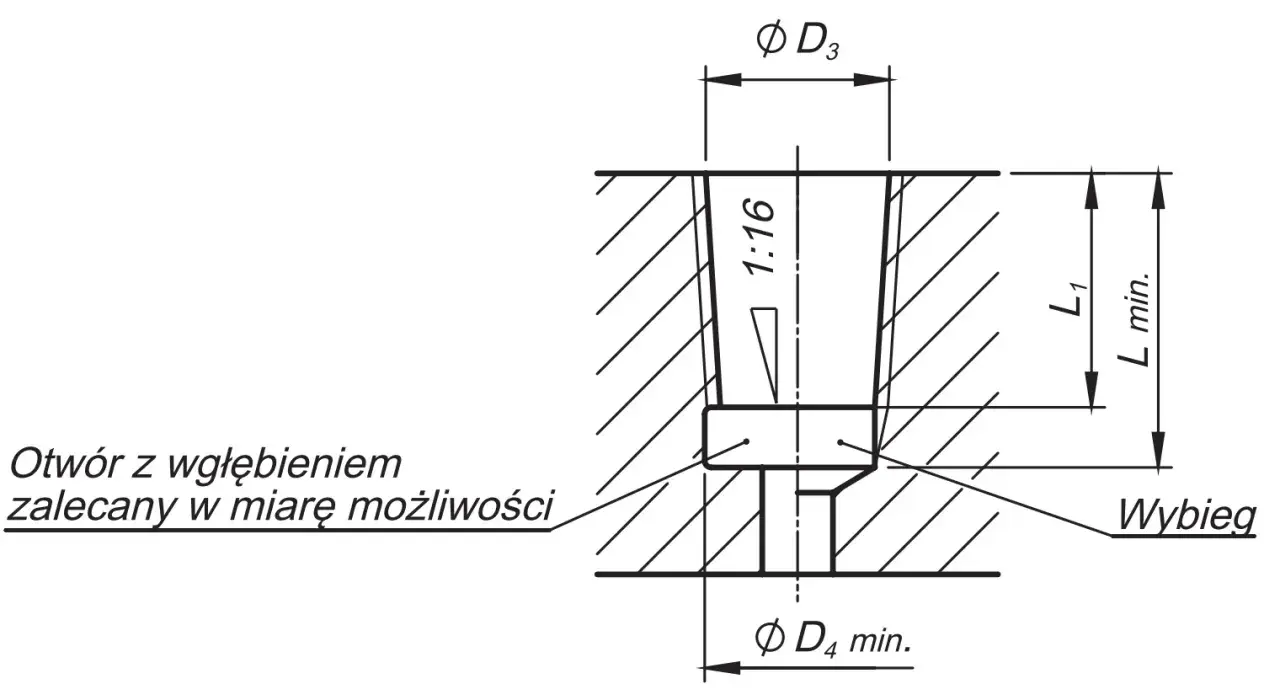

Jak dobrać otwór i narzędzia do wykonania tego gwintu
Przy wykonywaniu 1/8 NPT nie zaczynam od samego gwintownika, tylko od tego, czy otwór ma być gwintowany bezpośrednio, czy z użyciem rozwiertaka stożkowego. Allied Machine podaje dla 1/8 NPT wiertło Q, czyli 0,332 cala / 8,43 mm, przy gwintowaniu bez taper reamera. To dobry punkt wyjścia, ale nie jedyny możliwy wariant.
W warsztacie trzymam się prostego porządku:
- Odróżniam materiał, bo miękkie stopy i stal zachowują się inaczej podczas skrawania.
- Wiercę otwór startowy pod zalecany gwintownik stożkowy.
- Gwintuję 1/8-27 NPT z odpowiednim smarowaniem skrawającym.
- Sprawdzam, czy połączenie wkręca się bez nadmiernego oporu i czy nie dobija zbyt wcześnie.
- Uszczelniam gwint taśmą PTFE albo pastą do gwintów, jeśli aplikacja tego wymaga.
Właśnie w tym miejscu najłatwiej przesadzić z taśmą. Nadmiar potrafi zafałszować odczucie dokręcania i utrudnić ocenę, czy stożek rzeczywiście doszczelnia się prawidłowo.
W praktyce nie rozwiercam na ślepo do pierwszego lepszego wymiaru metrycznego, bo 0,1 mm potrafi już zmienić głębokość wejścia gwintownika i późniejszy docisk. Lepiej trzymać się jednego sprawdzonego punktu odniesienia niż poprawiać złącze po montażu.
Po doborze narzędzia najczęściej pojawia się już tylko jedno pytanie: czy to na pewno ten sam gwint, który masz w drugiej części złącza.
Z czym najczęściej myli się 1/8 NPT
Tu zaczynają się najdroższe pomyłki. Na oko 1/8 NPT bywa podobny do kilku innych standardów, ale różnice są na tyle istotne, że połączenie może nie trzymać albo zniszczyć gwint.
| Standard | Profil | Stożek | Skok dla rozmiaru 1/8 | Wniosek |
|---|---|---|---|---|
| 1/8 NPT | 60° | tak | 27 TPI | Punkt odniesienia |
| 1/8 BSPT | 55° | tak | 28 TPI | Nie pasuje bez adaptera |
| G 1/8 / BSPP | 55° | nie | 28 TPI | Uszczelnienie na uszczelce lub O-ringu |
| M10x1 | 60° | nie | 1,0 mm | Inna rodzina gwintów |
Najbardziej zdradliwa jest para 1/8 NPT i G 1/8. Średnice mogą wyglądać podobnie, ale różni się stożek, profil i sposób uszczelniania. W praktyce oznacza to, że „prawie wkręca się dobrze” nadal nie jest dobrym wynikiem.
W amerykańskich oznaczeniach istnieje też NPS, czyli gwint prosty. To kolejna pułapka, bo nazwa brzmi podobnie, ale geometria już nie. Jeśli ktoś zakłada, że wszystko, co ma „1/8”, będzie do siebie pasować, ryzykuje uszkodzenie złącza albo nieszczelność.
Jeśli masz w ręku złączkę bez pewnego opisu, lepiej sprawdzić ją pomiarem niż liczyć na intuicję. To prowadzi do prostego warsztatowego testu.
Jak sprawdzić gwint w warsztacie bez zgadywania
Gdy część leży już na stole, sprawdzam ją w trzech krokach. Sama suwmiarka nie wystarczy, bo dla gwintów rurowych kluczowe są też skok i stożek.
Zmierz średnicę zewnętrzną
Na części męskiej szukam średnicy około 10,29 mm. Jeśli widzę okolice M10, to jeszcze niczego nie przesądza, bo podobna średnica może należeć do całkiem innego gwintu.
Policz zwoje na cal
Dla 1/8 NPT powinno wyjść 27 TPI, czyli około 0,941 mm skoku. To zwykle od razu odcina metrykę i większość gwintów calowych o innym podziale.
Przeczytaj również: Gwint PG - co oznacza i jak dobrać go w praktyce
Sprawdź stożek i sposób zazębienia
Jeżeli średnica wyraźnie zmienia się wzdłuż długości, masz do czynienia z gwintem stożkowym. Dobrą praktyką jest też ręczne wkręcenie próbne: jeśli po jednym lub dwóch obrotach czujesz wyraźne tarcie albo luz, coś się nie zgadza i nie warto iść dalej kluczem.
W bardziej wymagających zastosowaniach używam jeszcze wzorca albo sprawdzianu gwintu. To najpewniejsza metoda, bo eliminuje zgadywanie na podstawie samej średnicy i oszczędza czas przy produkcji i serwisie.
Kiedy te trzy kontrole są zrobione, zostaje już tylko kilka praktycznych reguł, które naprawdę ułatwiają zakup i montaż.
Co warto zapamiętać przed zakupem złączki lub wykonaniem otworu
Jeżeli mam zostawić jedną praktyczną myśl, to taką: przy 1/8 NPT nie wolno ufać samemu oznaczeniu rozmiaru. Trzeba sprawdzić średnicę, skok i to, czy połączenie jest stożkowe. Dopiero wtedy wiadomo, czy złączka będzie pasować i czy uszczelnienie ma szansę działać bez poprawek.
- Do montażu zwykle potrzebujesz uszczelniacza gwintu, bo samo skręcenie nie zawsze wystarcza.
- Jeśli na elemencie widnieje NPTF, nie zakładaj automatycznie pełnej zamienności z NPT.
- W pobliżu oznaczeń BSP, G albo M10 nie ma miejsca na „prawie pasuje”.
- Przy zakupie złączki sprawdzaj nie tylko rozmiar, ale też materiał korpusu i medium pracy.
Warto też pamiętać, że przy gotowych korpusach liczy się nie tylko sam gwint, ale i głębokość gniazda. Na mosiądzu, stali i nierdzewce ten sam rozmiar może zachowywać się inaczej przy dokręcaniu, więc detal materiałowy bywa równie ważny jak sam wymiar.
Przy zakupie do warsztatu sprawdzam więc oznaczenie, skok, stożek i materiał elementu, a dopiero potem zamawiam część. To prostsze niż poprawianie złącza, które „prawie pasowało”.
