Dobór średnicy otworu przy M5 wygląda banalnie tylko na papierze. W praktyce to od niego zależy, czy połączenie będzie pracować lekko i pewnie, czy skończy się zbyt ciasnym gwintem, urwanym gwintownikiem albo luzem przy montażu. Najczęściej chodzi o prostą decyzję: jaki ma być otwór pod m5, gdy śruba ma wejść w gwintowany detal, a jaki wtedy, gdy ma tylko przejść na wylot.
Najkrócej rzecz biorąc, dla M5 liczą się dwie różne średnice otworu
- 4,2 mm - standardowy otwór pod gwint M5×0,8 przy gwintowaniu skrawającym.
- 5,5 mm - najczęstszy otwór przelotowy dla śruby M5; przy wyborze przelotu spotkasz też 5,3 mm i 5,8 mm.
- M5 bez dopisku - zwykle oznacza skok 0,8 mm, czyli wariant standardowy.
- M5×0,5 - to już drobniejszy gwint, więc potrzebuje innego wiertła niż zwykłe M5×0,8.
- Gwint formujący - wymaga większego otworu niż gwintownik skrawający; dla M5 punkt wyjścia to zwykle okolice 4,6 mm.
- Otwór ślepy - zawsze potrzebuje zapasu głębokości, bo narzędzie i wiór nie kończą się dokładnie na nominalnej długości gwintu.
Najpierw rozróżnij dwa różne otwory
Ja zawsze zaczynam od jednego pytania: czy śruba ma naciąć gwint w detalu, czy tylko przez niego przejść. To nie jest detal językowy, tylko techniczny. W pierwszym przypadku wiercisz otwór pod gwintowanie. W drugim potrzebujesz otworu przelotowego, który daje luz montażowy i nie blokuje śruby przy odchyłkach wykonania.
| Zastosowanie | Średnica dla M5 | Kiedy wybrać |
|---|---|---|
| Otwór pod gwint skrawający | 4,2 mm | Gdy w detal ma wejść gwint M5×0,8 |
| Otwór pod gwint formujący | około 4,6 mm | Gdy używasz gwintownika formującego i producent tak zaleca |
| Otwór przelotowy ciasny | 5,3 mm | Gdy chcesz minimalny luz i dobre pozycjonowanie |
| Otwór przelotowy standardowy | 5,5 mm | Najbardziej uniwersalny wybór do montażu |
| Otwór przelotowy luźny | 5,8 mm | Gdy liczy się łatwość składania i większa tolerancja |
To rozróżnienie robi całą robotę, bo 4,2 mm nie jest otworem przelotowym i 5,5 mm nie jest otworem pod gwint. Kiedy już to uporządkujesz, można przejść do samej średnicy wiertła i tego, dlaczego przy standardowym M5 tak często wraca właśnie 4,2 mm.

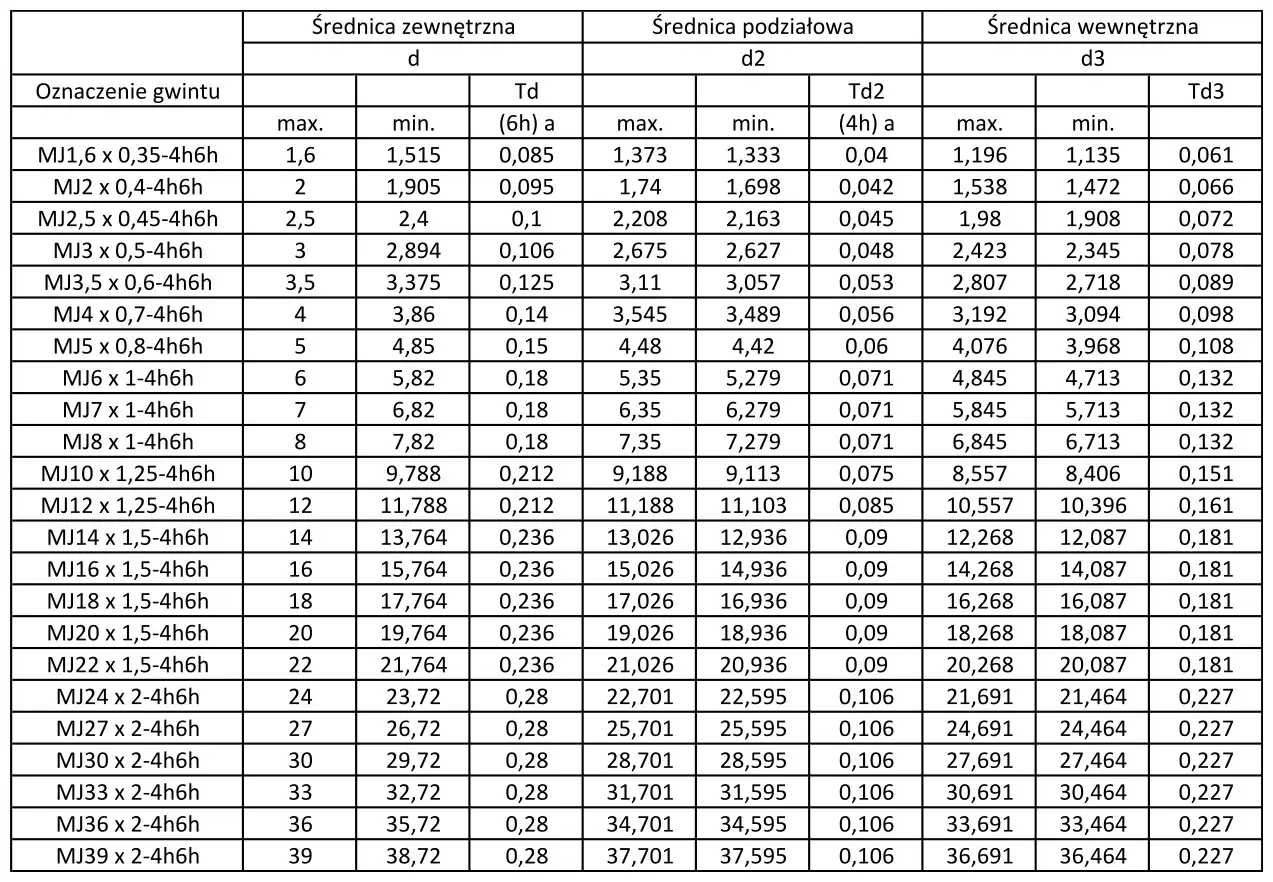

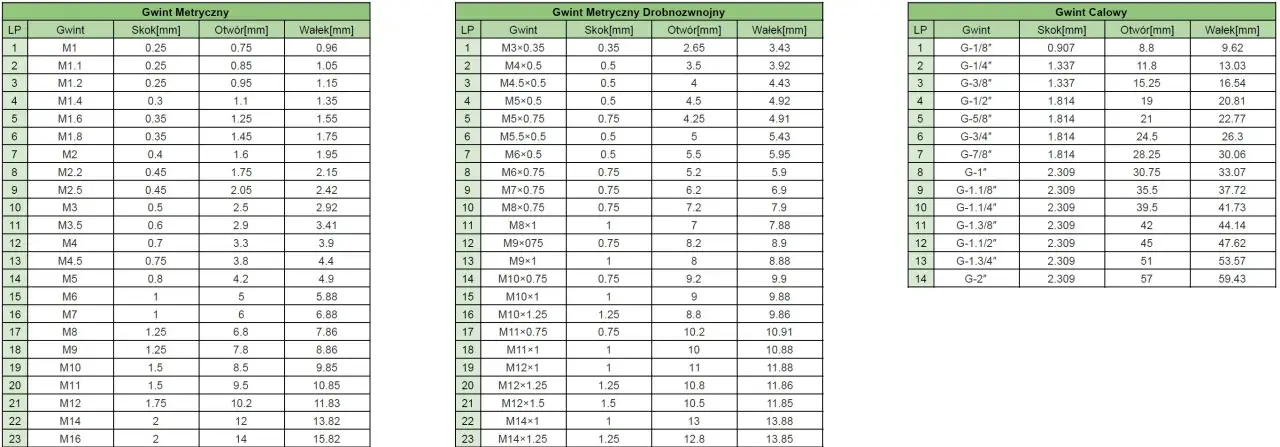

Wiertło pod gwint M5 i skąd bierze się 4,2 mm
Standardowe M5 to w praktyce M5×0,8, czyli gwint o średnicy nominalnej 5 mm i skoku 0,8 mm. Jeśli zastosuję prostą regułę warsztatową, odejmuję skok od średnicy nominalnej: 5,0 mm − 0,8 mm = 4,2 mm. To nie jest przypadkowa wartość z katalogu, tylko bardzo sensowny punkt wyjścia do gwintowania skrawającego.
W tej średnicy mieści się kompromis, którego szukam najczęściej: gwint jest wystarczająco pełny, a opór skrawania nie rośnie niepotrzebnie. Dla większości zastosowań warsztatowych daje to dobry, przewidywalny efekt. Innymi słowy, 4,2 mm nie jest „na styk”, tylko jest po prostu praktycznym standardem.
Warto też pamiętać o skoku. Jeśli na rysunku pojawi się M5×0,5, nie wolno automatycznie brać tego samego wiertła. Przy drobniejszym gwincie otwór pod gwint będzie większy, zwykle około 4,5 mm. To jedna z tych różnic, które łatwo przeoczyć, a potem trudno odkręcić w gotowym detalu.
Ja trzymam się prostej zasady: jeśli dokumentacja nie podaje skoku, przy M5 zakładam najpierw wariant standardowy 0,8 mm, ale zanim zacznę wiercić, sprawdzam oznaczenie na śrubie, rysunku albo w kartach części. Z tej pewności wynika nie tylko lepszy gwint, ale też mniej poprawiania po drodze.
Jak wywiercić i nagwintować M5 bez uszkadzania detalu
Sama średnica to dopiero początek. Jeśli chcę, żeby gwint wyszedł czysto, robię to w tej kolejności:
- Oznaczam środek i punktuję miejsce wiercenia, żeby wiertło nie uciekło na starcie.
- Wiercę możliwie prostopadle do powierzchni, bez pośpiechu i bez „dociskania na siłę”.
- Usuwam zadziory i robię lekką fazkę wejściową, bo gwintownik startuje wtedy stabilniej.
- Dobieram chłodzenie lub olej do materiału, zwłaszcza przy stali i stali nierdzewnej.
- Gwintownik prowadzę osiowo, a w ręcznym gwintowaniu co jakiś czas cofam narzędzie, żeby łamać wiór.
Przy otworze ślepym zostawiam zapas głębokości. To ważne, bo wiertło ma własny czubek, a gwintownik też potrzebuje miejsca na wejście. Jeśli tego nie uwzględnię, nominalna długość gwintu wyjdzie na papierze, ale w realnym detalu zabraknie kilku milimetrów i śruba nie dojdzie tam, gdzie powinna.
W praktyce najlepiej działa spokojne prowadzenie narzędzia i kontrola po pierwszych obrotach. Jeżeli czuję, że gwintownik idzie zbyt ciężko już od początku, nie „dokręcam” tego siłą. Najczęściej oznacza to zbyt mały otwór, krzywe prowadzenie albo źle dobrany smar. I właśnie wtedy wychodzi, jak dużo daje prawidłowe przygotowanie otworu.
Jeżeli używasz gwintownika formującego, kolejny krok wygląda już inaczej, bo materiał nie jest skrawany, tylko odkształcany. To osobny przypadek i nie warto traktować go jak zwykłego gwintowania.
Gdy gwint robi się przez formowanie materiału
Gwintowanie formujące, nazywane też rolkowaniem gwintu, nie wytwarza wiórów. Narzędzie odkształca materiał i „wyciska” zarys gwintu. To ma plusy: brak wióra, dobra trwałość gwintu i często lepsza wydajność w produkcji. Ma też ograniczenia, bo wymaga odpowiedniego materiału i większej precyzji doboru średnicy otworu.
Dla M5×0,8 punkt wyjścia bywa bliżej 4,6 mm niż 4,2 mm. Tę różnicę trzeba potraktować serio, bo przy gwintowniku formującym zbyt mały otwór szybko podnosi moment obrotowy i może uszkodzić narzędzie albo detal. Tę wartość zawsze sprawdzam w tabeli producenta narzędzia, bo w praktyce zależy ona od materiału, twardości i oczekiwanego stopnia wypełnienia gwintu.
W mojej ocenie to rozwiązanie ma sens głównie tam, gdzie materiał jest plastyczny i proces ma być powtarzalny. Dobrze sprawdza się w częściach produkcyjnych, gorzej w przypadkowych naprawach albo w materiałach kruchych. Jeśli ktoś próbuje zastosować formowanie „jak zwykły gwintownik”, zwykle kończy się to niepotrzebnym oporem i złym doborem otworu.
Po ustaleniu metody warto jeszcze spojrzeć na sam materiał, bo stal, aluminium i nierdzewka zachowują się przy M5 wyraźnie inaczej.
Materiał zmienia więcej, niż się wydaje
Przy M5 sama średnica to nie wszystko. W stali konstrukcyjnej najważniejsze jest, żeby nie zejść poniżej 4,2 mm bez świadomego powodu. W stali nierdzewnej z kolei znaczenie ma smarowanie i ostre narzędzie, bo opór rośnie szybciej niż wielu osobom się wydaje. Ja w nierdzewce wolę spokojniejszy proces i dobrą kontrolę niż walkę z narzędziem na siłę.
- Stal konstrukcyjna - standard 4,2 mm zwykle działa dobrze, ale gwintownik musi być prowadzony prosto i z chłodzeniem.
- Stal nierdzewna - liczy się ostre narzędzie i smar, bo moment obrotowy potrafi wzrosnąć gwałtownie.
- Aluminium - łatwo o zadzior i „wyciągnięcie” materiału, więc fazka wejściowa i czystość otworu są ważniejsze, niż się wydaje.
- Cienka ścianka - w samym M5 gwint może być zbyt krótki, jeśli detal ma małą grubość; wtedy lepiej rozważyć wkładkę gwintową albo nitonakrętkę.
Przy cienkich detalach nie walczę z fizyką. Jeśli połączenie ma być wielokrotnie rozbierane, a materiał jest miękki, gwint M5 potrafi okazać się za delikatny. Wtedy rozsądniejsza bywa wkładka gwintowa albo inny sposób mocowania, bo poprawka po wyrwanym gwincie kosztuje więcej niż prawidłowy wybór na starcie.
Skoro materiał mamy już uporządkowany, zostają błędy, które w praktyce najczęściej psują nawet poprawnie dobraną średnicę.
Najczęstsze błędy przy M5, które widzę najczęściej
- Użycie 4 mm „bo prawie pasuje” - gwint wychodzi zbyt ciasny i rośnie ryzyko złamania gwintownika.
- Brak sprawdzenia skoku - M5×0,8 i M5×0,5 to nie to samo, a różnica w wierceniu jest istotna.
- Pomieszanie otworu gwintowanego z przelotowym - 4,2 mm nie nadaje się do przepuszczenia śruby bezpośrednio przez detal.
- Brak fazki i odgratowania - gwintownik startuje krzywo, a pierwsze zwoje wychodzą uszkodzone.
- Zbyt mała głębokość otworu ślepego - śruba nie dochodzi do końca, choć na pierwszy rzut oka wszystko wygląda poprawnie.
- Gwintowanie bez smarowania w trudnym materiale - szczególnie w stali i nierdzewce to proszenie się o kłopoty.
Najczęściej poprawiam właśnie dwa rzeczy: zły skok i zły typ otworu. Reszta zwykle wynika już z nich. Jeśli ktoś od początku myli otwór pod gwint z przelotowym, nawet dobra średnica wiertła nie uratuje efektu.
Zanim zacznę wiercić, sprawdzam jeszcze trzy rzeczy
Przed wejściem w materiał patrzę jeszcze na grubość detalu, rodzaj śruby i to, czy połączenie będzie serwisowane. To drobiazgi, ale w praktyce decydują o tym, czy M5 będzie rozwiązaniem trwałym, czy tylko „na raz”.
- Czy detal ma dość materiału, żeby gwint M5 miał sens na pełnej długości.
- Czy śruba ma być wkręcana często, bo wtedy miękki materiał szybciej się zużywa.
- Czy rysunek nie przewiduje innego skoku, klasy tolerancji albo specjalnego sposobu montażu.
Jeżeli połączenie ma pracować w warunkach serwisowych albo w miękkim materiale, czasem lepiej od razu zaplanować wkładkę gwintową niż ratować temat po fakcie. Dla mnie to właśnie różnica między poprawnym wierceniem a świadomym projektowaniem połączenia.
Praktyczna odpowiedź jest więc prosta: dla standardowego M5×0,8 wiercę 4,2 mm pod gwint i 5,5 mm pod przelot, a przy gwincie formującym zaczynam myśleć o średnicy około 4,6 mm. Jeśli chcesz, żeby detal był przewidywalny, nie zaczynaj od samego wiertła, tylko od pytania, jak to połączenie ma naprawdę pracować.
