W połączeniach śrubowych nie wystarczy dobrać samej średnicy. O tym, czy elementy się zgrają, jak szybko będzie się je skręcać i czy połączenie wytrzyma codzienną pracę, często decyduje właśnie skok gwintu. Poniżej rozkładam temat na prosty język: pokazuję, jak go odczytać, zmierzyć, porównać gwint zwykły z drobnozwojnym i uniknąć błędów, które kończą się uszkodzonym zwojem.
Najważniejsze rzeczy, które warto wiedzieć od razu
- Skok to odległość między kolejnymi zwojami mierzona wzdłuż osi śruby, a nie średnica zewnętrzna.
- W oznaczeniach metrycznych zapis typu M10 zwykle oznacza skok standardowy, a M10x1,25 wskazuje wariant drobnozwojny.
- Najpewniej mierzy się go wzornikiem gwintów; suwmiarka działa, ale lepiej odczytać kilka zwojów i podzielić wynik.
- Im mniejsza podziałka, tym zwykle dokładniejsza regulacja, ale też większa wrażliwość na zabrudzenia i uszkodzenia.
- Przy imporcie części warto odróżniać metrykę od cali, bo 1/4"-20 nie jest odpowiednikiem żadnego przypadkowego M.
Czym jest skok gwintu i dlaczego nie mylić go ze średnicą
Skok to odległość osiowa między dwoma kolejnymi, odpowiadającymi sobie wierzchołkami zwoju. Najprościej: jeśli śruba ma gwint jednowchodowy, to po jednym pełnym obrocie przesuwa się w nakrętce o tyle, ile wynosi ten skok. W gwintach wielowchodowych sprawa robi się trochę bardziej złożona, bo posuw może być większy niż sam skok - wtedy na jeden obrót przypada kilka „ścieżek” gwintu.
W praktyce nie warto tego mieszać ze średnicą nominalną. Dwie śruby mogą mieć tę samą średnicę zewnętrzną, ale zupełnie inny skok, a wtedy nie da się ich bezpiecznie połączyć. To właśnie dlatego w warsztacie patrzę najpierw na zarys zwojów, a dopiero potem na sam wymiar M albo wartość calową.
W systemie metrycznym skok opisuje gęstość zwojów: im mniejsza wartość, tym zwoje są bliżej siebie. To przekłada się nie tylko na sposób montażu, ale też na zachowanie połączenia pod obciążeniem, przy drganiach i podczas regulacji. Kiedy już widać tę różnicę, łatwiej odczytać oznaczenia na śrubie lub nakrętce.
Jak czytać oznaczenia metryczne i calowe
W oznaczeniu metrycznym litera M oznacza gwint metryczny, a liczba po niej mówi o średnicy nominalnej w milimetrach. Jeśli producent podaje tylko M10, zwykle chodzi o skok standardowy dla tej średnicy. Gdy pojawia się zapis M10x1,25, druga liczba jest już konkretną podziałką.
Oznaczenia metryczne, które spotyka się najczęściej
Poniżej zestawiam kilka popularnych rozmiarów, bo to one najczęściej pojawiają się w naprawach, konstrukcjach stalowych i elementach złącznych używanych w przemyśle.
| Oznaczenie | Średnica nominalna | Typowy skok zwykły | Przykład drobnozwojny |
|---|---|---|---|
| M6 | 6 mm | 1,0 mm | 0,75 mm |
| M8 | 8 mm | 1,25 mm | 1,0 mm |
| M10 | 10 mm | 1,5 mm | 1,25 mm |
| M12 | 12 mm | 1,75 mm | 1,5 mm |
| M16 | 16 mm | 2,0 mm | 1,5 mm |
| M20 | 20 mm | 2,5 mm | 1,5 mm lub 2,0 mm |
Warto pamiętać, że nie każda średnica ma tyle samo odmian, a katalogi producentów mogą pokazywać tylko wybrane warianty. Dlatego przy elementach technicznych zawsze sprawdzam nie samą literę M, ale pełne oznaczenie, zwłaszcza gdy w grę wchodzą części zamienne, naprawy maszyn albo śruby z wyższej klasy dokładności.
Oznaczenia calowe i kiedy trzeba uważać bardziej
W systemie calowym skoku nie opisuje się bezpośrednio w milimetrach, tylko przez TPI, czyli liczbę zwojów na cal. Dla przykładu 1/4"-20 UNC oznacza 20 zwojów na cal, co daje skok około 1,27 mm, bo 25,4 mm dzielimy przez 20. Podobnie 3/8"-16 UNC ma skok około 1,59 mm, a 1/2"-13 UNC około 1,95 mm.
To ważne, bo na pierwszy rzut oka niektóre gwinty wyglądają podobnie, ale w praktyce nie pasują do siebie. W częściach importowanych dodatkowo pojawiają się odmiany rurowe, gdzie dochodzi jeszcze stożek i sposób uszczelnienia, więc nie warto zakładać zgodności tylko dlatego, że liczba wygląda „prawie tak samo”.
Jak zmierzyć skok bez zgadywania

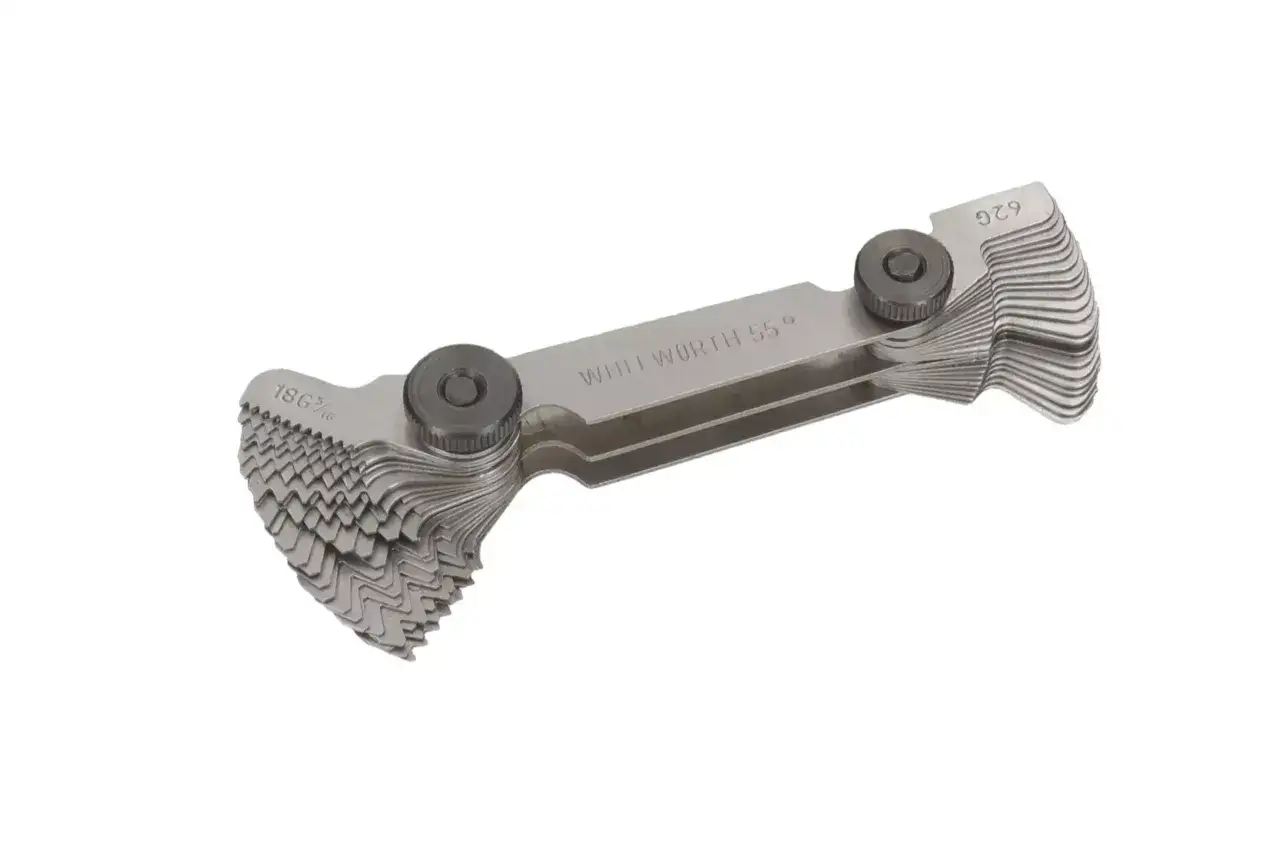

Jeśli gwint jest wyraźny i niezużyty, wzornik gwintów daje najszybszą odpowiedź. To mały zestaw blaszek z zębami o różnych podziałkach, który przykłada się do zwoju i od razu widać zgodność. Gdy wzornika nie mam pod ręką, biorę suwmiarkę i mierzę odległość na kilku zwojach, a nie na jednym, bo pojedynczy pomiar łatwo przekłamują zaokrąglenia i zużycie.
Wzornik gwintów działa najlepiej, gdy zwoje są czyste
- Oczyść gwint z farby, opiłków i smaru, bo nawet cienka warstwa brudu potrafi zafałszować dopasowanie.
- Przykładaj wzornik bez dociskania na siłę. Dobrze dobrany profil „siada” naturalnie.
- Sprawdź kilka pasujących blaszek, jeśli masz wątpliwość, i wybierz tę, która leży najpewniej na całej długości kontaktu.
- Przy zużytych zwojach nie ufaj jednemu miejscu pomiaru. Lepiej porównać kilka odcinków niż wyciągać wniosek z uszkodzonego fragmentu.
Przeczytaj również: Gwint - jak działa i jak dobrać właściwy rodzaj?
Suwmiarka wystarczy do szybkiej identyfikacji
- Zmierz odległość między szczytem pierwszego i ostatniego zwoju na kilku pełnych odstępach.
- Podziel wynik przez liczbę zwojów, które objąłeś pomiarem.
- Porównaj wynik ze standardowym skokiem dla danej średnicy.

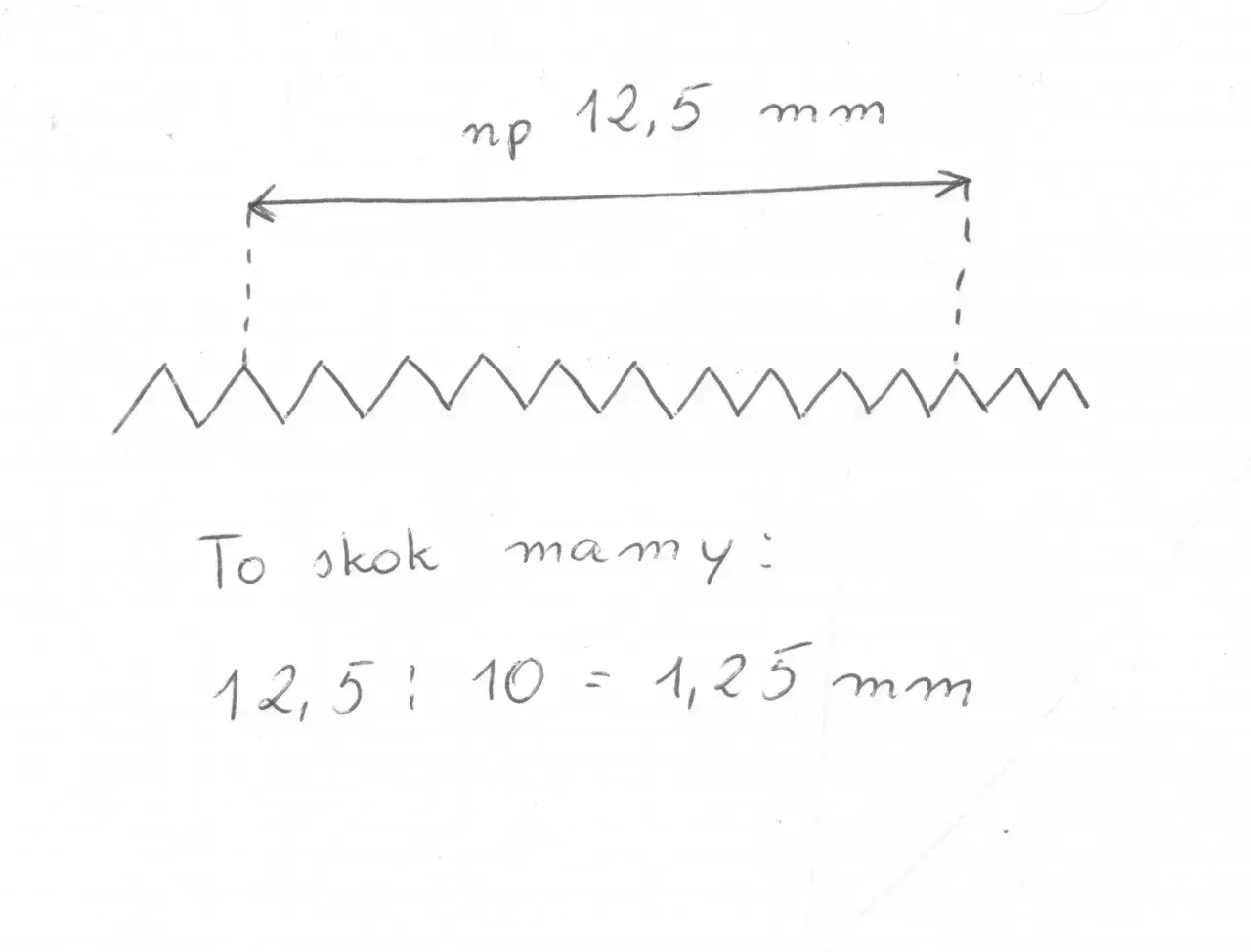

Przykład jest prosty: jeśli 10 zwojów daje 15 mm, skok wynosi 1,5 mm. Jeśli 10 zwojów daje 12,5 mm, masz 1,25 mm. Taki sposób jest o wiele pewniejszy niż próba mierzenia jednego odstępu, bo nawet drobne błędy odczytu rozkładają się wtedy na większą liczbę zwojów.
Przy gwintach wewnętrznych też da się to zrobić, ale wtedy najlepiej porównać otwór z pewną śrubą wzorcową albo z dobrze opisanym elementem. Ja w praktyce często zaczynam właśnie od takiego porównania, bo oszczędza czas i od razu pokazuje, czy problemem jest skok, czy raczej samo zużycie zwojów.
Gwint zwykły i drobnozwojny w praktyce
Nie traktuję drobniejszego skoku jako zawsze lepszego. To wybór między szybkością montażu, odpornością na zabrudzenia i precyzją regulacji. W połączeniach warsztatowych, które mają być szybko rozbierane i składane, skok standardowy jest zwykle wygodniejszy. Tam, gdzie liczy się dokładne ustawienie, większa kontrola dokręcenia albo lepsze zachowanie przy drganiach, częściej wygrywa wariant drobnozwojny.
| Cecha | Gwint zwykły | Gwint drobnozwojny |
|---|---|---|
| Szybkość montażu | Zwykle wyższa, bo do pełnego skręcenia potrzeba mniej obrotów | Zwykle niższa, bo śruba przesuwa się wolniej na obrót |
| Odporność na zabrudzenia | Lepiej znosi pył, opiłki i lekkie uszkodzenia | Wymaga czystszych zwojów i lepszej kondycji elementów |
| Precyzja regulacji | Mniejsza, bo każdy obrót daje większy przesuw | Większa, przydatna przy dokładnym ustawianiu pozycji |
| Praca pod drganiami | Często wymaga dodatkowego zabezpieczenia | Bywa korzystniejszy, ale nie zastępuje podkładki, kleju ani właściwego momentu dokręcania |
| Typowe zastosowanie | Konstrukcje ogólne, serwis, montaż uniwersalny | Motoryzacja, regulacje, elementy precyzyjne, cienkościenne detale |
Jest tu jednak ważny haczyk: sam skok nie rozstrzyga wszystkiego. Znaczenie mają też materiał, długość zazębienia, klasa dokładności, stan powierzchni i smarowanie. Dwa elementy o tym samym oznaczeniu mogą zachowywać się zupełnie inaczej, jeśli jeden jest nowy, a drugi już wyraźnie zużyty.
Najczęstsze błędy, które psują dopasowanie
Najwięcej problemów widzę wtedy, gdy ktoś patrzy tylko na średnicę i zakłada, że „M10 to M10”. To skrót myślowy, który potrafi skończyć się zatarciem zwojów. Drugi częsty błąd to próba wkręcania elementu pod kątem - na początku daje pozór dopasowania, a po chwili niszczy pierwszy ząb i cała para przestaje pracować prawidłowo.
- Mieszanie metryki z calami - podobne wartości nie oznaczają zgodności.
- Ocena na oko - zużyty gwint potrafi wyglądać poprawnie, a jednak już nie trzyma wymiaru.
- Dociskanie na siłę - jeśli coś nie wchodzi lekko, to zwykle nie jest „prawie dobre”, tylko po prostu złe.
- Pomiar jednego zwoju - jeden odczyt nie daje pewności, zwłaszcza na elementach używanych.
- Ignorowanie kierunku gwintu - przy połączeniach lewych i prawych łatwo pomylić, w którą stronę element ma się skręcać.
Jeśli po pierwszych obrotach wyczuwasz wyraźny opór, warto się zatrzymać. W praktyce to najtańszy moment na poprawkę - później koszt rośnie szybko, bo uszkodzona nakrętka albo zerwany ząb potrafią wyłączyć całe połączenie z użytku.
Co sprawdzam przed zakupem śruby, nakrętki lub narzynki
Przed zamówieniem elementu nie patrzę wyłącznie na samą średnicę. Najpierw sprawdzam pełne oznaczenie, a dopiero potem dopasowuję resztę. To drobny nawyk, który oszczędza czas, zwłaszcza gdy część ma trafić do maszyny, konstrukcji stalowej albo naprawy, gdzie nie ma miejsca na próbne składanie.
- Średnicę nominalną i dokładny skok, jeśli nie jest standardowy.
- Kierunek gwintu, czyli prawy albo lewy.
- Rodzaj gwintu, wewnętrzny lub zewnętrzny.
- Materiał i klasę wytrzymałości, bo one wpływają na trwałość połączenia równie mocno jak sam skok.
- Długość zazębienia, szczególnie przy cienkich elementach i naprawach w aluminium, stali nierdzewnej albo tworzywach.
- Średnicę wiertła pod gwint przy wykonywaniu otworu, bo zależy ona od skoku; w praktyce dla M10x1,5 często stosuje się 8,5 mm, a dla M8x1,25 około 6,8 mm.
W warsztacie taki porządek naprawdę robi różnicę. Dobrze rozpoznany skok zwykle rozwiązuje problem szybciej niż siłowe dopasowywanie przypadkowej nakrętki, a przy cienkich materiałach i elementach precyzyjnych ta różnica od razu wychodzi w pracy połączenia.
