Gwint G1 należy do rodziny gwintów rurowych BSPP i jest typowy tam, gdzie szczelność zapewnia uszczelka, a nie sam profil zwojów. W praktyce najwięcej pytań dotyczy tego, co oznacza rozmiar „1 cal”, jakie ma rzeczywiste wymiary i z czym go nie mylić podczas doboru złączki. W tym tekście porządkuję właśnie te kwestie: standard, wymiary, uszczelnienie, różnice względem R i NPT oraz proste sposoby sprawdzenia, czy element będzie pasował.
Najważniejsze informacje o gwincie G1 w skrócie
- G1 to gwint rurowy walcowy BSPP zgodny z ISO 228-1, a nie metryczny gwint o średnicy 25,4 mm.
- Dla rozmiaru G1 typowe wartości to 33,249 mm średnicy zewnętrznej i 11 zwojów na cal, czyli skok 2,309 mm.
- Szczelność robi się poza gwintem - przez uszczelkę płaską, O-ring albo powierzchnię przylgową.
- G1 nie jest tym samym co R1 ani NPT; różni się geometrią, sposobem uszczelnienia i przeznaczeniem.
- Przed montażem warto sprawdzić oznaczenie, skok, średnicę i typ uszczelki, bo sama suwmiarka nie wystarczy.
Co oznacza gwint G1 i dlaczego jego rozmiar bywa mylący
To jest gwint rurowy walcowy, czyli taki, którego średnica nie zwęża się na długości zwoju. Profil ma kąt 55°, a sam system opisuje norma ISO 228-1 dla połączeń, które nie uszczelniają się na samym gwincie. Najważniejsza pułapka polega na tym, że oznaczenie „1” nie opisuje średnicy zewnętrznej gwintu w milimetrach, tylko nominalny rozmiar przyłącza.
Dlatego w praktyce można zmierzyć ponad 33 mm i nadal mieć do czynienia z rozmiarem „1 cal”. To nie jest błąd w pomiarze, tylko specyfika nazewnictwa gwintów rurowych. Jeżeli ktoś zakłada, że 1 cal musi oznaczać 25,4 mm, zwykle zaczynają się nieporozumienia przy zakupie złączki, zaworu albo adaptera.
- walcowy - nie ma stożka, więc gwint nie „klinuje się” jak w wersjach taperowanych,
- 55° - klasyczny profil Whitwortha, spotykany w gwintach BSP,
- ISO 228-1 - norma dla połączeń, w których szczelność nie powstaje na gwincie,
- nominalny rozmiar - nazwa przyłącza, a nie wartość średnicy do odczytania suwmiarką.
Gdy to rozróżnienie jest jasne, znacznie łatwiej odczytać wymiary i dobrać właściwy element, więc przechodzę do konkretów liczbowych.
Jakie ma wymiary i skok
W przypadku G1 najczęściej interesują trzy liczby: średnica zewnętrzna, skok i liczba zwojów na cal. Dla tego rozmiaru norma podaje 33,249 mm średnicy zewnętrznej, 2,309 mm skoku i 11 TPI, czyli 11 zwojów na cal. To właśnie te dane są najbardziej użyteczne podczas identyfikacji w warsztacie albo przy zamawianiu części.
| Oznaczenie | Zwoje na cal | Skok | Średnica zewnętrzna | Średnica podziałowa | Średnica rdzenia |
|---|---|---|---|---|---|
| G1 | 11 | 2,309 mm | 33,249 mm | 31,770 mm | 30,291 mm |
W praktyce te wartości są ważniejsze niż sama nazwa handlowa. Jeśli dobieram złączkę do gotowego elementu, patrzę najpierw na średnicę i skok, a dopiero potem na opis katalogowy. To oszczędza sporo czasu, bo dwa elementy mogą wyglądać podobnie, a różnić się detalem, który przesądza o szczelności albo zgodności montażu.
Warto też pamiętać, że w normie występują klasy tolerancji dla gwintów zewnętrznych, ale przy typowej identyfikacji warsztatowej zwykle nie trzeba zagłębiać się w pełną metrologię. Wystarczy wiedzieć, że G1 ma stały profil i przewidywalne wartości geometryczne, a to prowadzi prosto do pytania o sposób uszczelnienia.
Jak uszczelnia się połączenie z gwintem G1
Tu tkwi najważniejsza różnica między G a wieloma innymi gwintami rurowymi. W połączeniu G szczelność robi się nie na gwincie, tylko na powierzchniach przylgowych albo z pomocą osobnego elementu uszczelniającego. W praktyce oznacza to uszczelkę płaską, O-ring, pierścień uszczelniający albo układ czołowy zaprojektowany przez producenta armatury.
Jeśli połączenie jest poprawnie zaprojektowane, gwint pełni głównie funkcję dociskową i ustalającą. Z mojego doświadczenia to właśnie ten szczegół bywa ignorowany najczęściej: ktoś dokręca zbyt mocno, licząc, że taśma PTFE rozwiąże każdy problem. Przy G1 to nie jest dobra strategia, bo nadmierny docisk potrafi bardziej zaszkodzić uszczelce niż pomóc połączeniu.
- uszczelka płaska - najprostsza i bardzo częsta w armaturze z czołowym przylgiem,
- O-ring - dobry, gdy producent przewidział rowek i kontrolowany docisk,
- pierścień uszczelniający - praktyczny w połączeniach serwisowych, gdzie liczy się powtarzalność,
- metal-metal - działa tylko tam, gdzie konstrukcja złącza jest do tego przeznaczona.
Jeżeli połączenie zaczyna cieknąć, pierwszym podejrzanym nie jest zawsze sam gwint, tylko stan uszczelki, płaskość przylgi i moment dokręcenia. To właśnie odróżnia ten standard od gwintów stożkowych, które na budowie i w zakładzie myli się najczęściej.

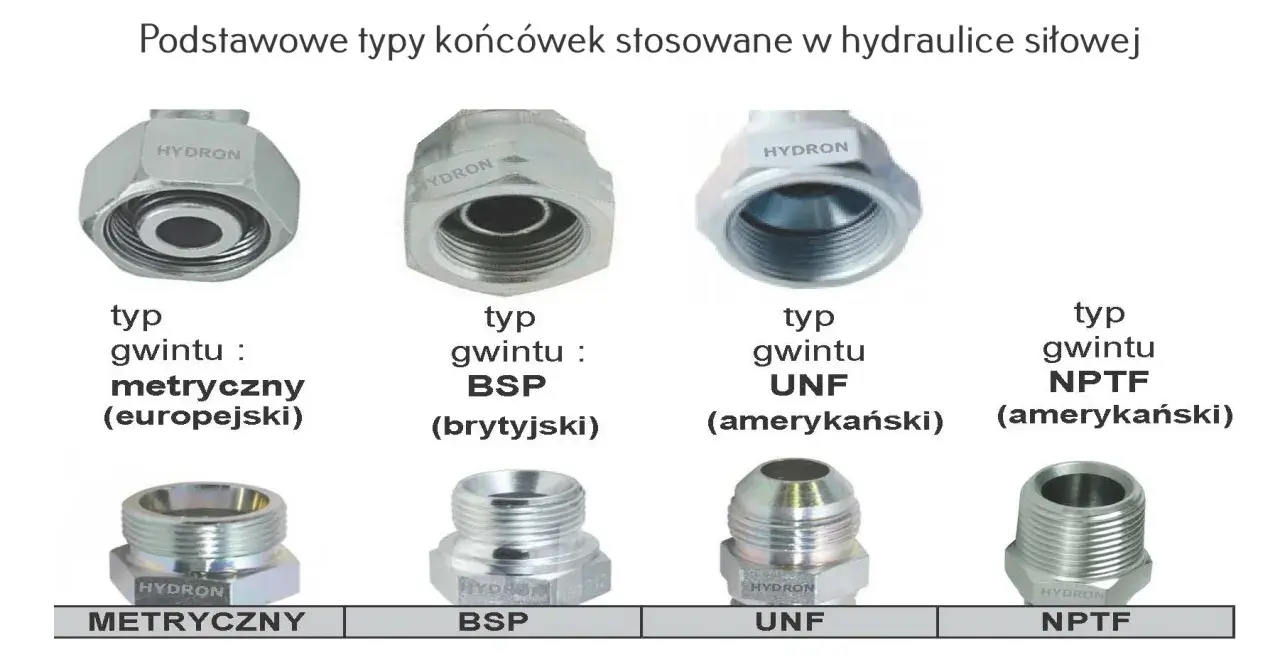

Czym różni się od gwintów R i NPT
Najkrócej: G jest prosty, R jest stożkowy, a NPT jest stożkowy, ale według innego systemu. To brzmi banalnie, ale w praktyce decyduje o tym, czy połączenie będzie szczelne i czy w ogóle da się je poprawnie skręcić bez ryzyka przecieku. Nawet jeśli element „łapie” kilka zwojów, nie oznacza to jeszcze zgodności technicznej.
| Typ gwintu | Profil | Sposób uszczelnienia | Kąt zarysu | Typowe użycie |
|---|---|---|---|---|
| G / BSPP | Walcowy | Uszczelka, O-ring, powierzchnia przylgowa | 55° | Pneumatyka, hydraulika, armatura z uszczelnieniem czołowym |
| R / BSPT | Stożkowy | Na gwincie, zwykle z uszczelniaczem | 55° | Połączenia rurowe wymagające uszczelnienia na zwoju |
| NPT | Stożkowy | Na gwincie, zwykle z pastą lub taśmą | 60° | Rynek amerykański, instalacje i armatura wg systemu NPT |
Warto zapamiętać jedną rzecz: sam kąt 55° nie wystarcza, żeby uznać gwinty za zamienne. G i R różnią się geometrią, a NPT dodatkowo pracuje na innym kącie zarysu. Jeśli w instalacji miesza się systemy, ryzyko nieszczelności rośnie szybciej, niż wielu użytkowników się spodziewa.
Dobrze jest więc przejść od porównania do praktyki: jak sprawdzić, co naprawdę mamy w ręku, zanim zamówimy niewłaściwą część.
Jak sprawdzić, czy element naprawdę pasuje
Ja zawsze zaczynam od dwóch rzeczy: średnicy i skoku. Sama suwmiarka bywa pomocna, ale bez grzebienia do gwintów można łatwo dojść do błędnego wniosku. Jeśli ktoś patrzy wyłącznie na średnicę zewnętrzną, to przy gwintach rurowych często trafia w ślepy zaułek.
- Odczytaj oznaczenie z dokumentacji lub z korpusu elementu, jeśli jest wybite.
- Zmierz średnicę zewnętrzną - dla G1 będzie to okolica 33,25 mm.
- Sprawdź skok lub liczbę zwojów - dla G1 to 11 TPI.
- Oceń, czy gwint jest walcowy, czy ma wyraźny stożek.
- Sprawdź, gdzie ma powstać szczelność - na przylgni, uszczelce czy na samym gwincie.
To podejście działa szczególnie dobrze przy starszych maszynach, armaturze importowanej i elementach bez czytelnych opisów. Jeśli rozmiar jest niepewny, warto też porównać kilka współpracujących części zamiast opierać się na jednym pomiarze. W praktyce właśnie porównanie geometrii często daje odpowiedź szybciej niż długie zgadywanie z katalogiem w ręku.
Gdy te sygnały są zgodne, można już ocenić, gdzie taki standard sprawdzi się najlepiej, a gdzie lepiej wybrać inne rozwiązanie.
Gdzie ten standard sprawdza się najlepiej
Gwinty G1 najczęściej spotyka się w hydraulice, pneumatyce, armaturze przemysłowej, przyłączach pomiarowych i osprzęcie maszyn. To dobry wybór tam, gdzie potrzebne jest stabilne, rozbieralne połączenie i gdzie producent przewidział uszczelnienie czołowe. W wielu układach to rozwiązanie po prostu daje więcej wygody serwisowej niż gwint, który uszczelnia się na zwojach.
Jeśli miałbym wskazać sytuacje, w których ten standard szczególnie się broni, wymieniłbym połączenia z dostępem do wymiany uszczelki, miejsca narażone na regularny demontaż oraz osprzęt, w którym liczy się powtarzalność montażu. Z drugiej strony, jeśli konstrukcja ma uszczelniać się wyłącznie na gwincie, lepiej od razu sięgnąć po właściwy typ stożkowy. To drobna różnica, ale w eksploatacji robi dużą różnicę.
- hydraulika siłowa - zwłaszcza przy złączach i rozdzielaczach z uszczelnieniem czołowym,
- pneumatyka - tam, gdzie ważna jest szczelność przy częstych rozłączeniach,
- armatura pomiarowa - manometry, czujniki, adaptery i trójniki,
- osprzęt maszyn - przyłącza serwisowe i elementy pomocnicze.
Przy takim zastosowaniu najważniejsze jest nie tylko dopasowanie gwintu, ale też materiał uszczelki, ciśnienie robocze i odporność na medium. I właśnie od tego zależy ostatni, praktyczny krok przed zakupem.
Jak uniknąć pomyłki przy doborze złączki z G1
Jeśli mam doradzić tylko jedną rzecz, to tę: nie kupuj elementu wyłącznie po nazwie rozmiaru. Najpierw sprawdź, czy potrzebujesz gwintu walcowego czy stożkowego, potem potwierdź średnicę i skok, a dopiero na końcu dobieraj uszczelkę. Takie podejście zwykle oszczędza zwrotów, przeróbek i niepotrzebnego rozbierania układu.
W praktyce najlepiej działa krótka kontrola przed montażem: oznaczenie, geometria, sposób uszczelnienia i materiał. Jeśli te cztery rzeczy się zgadzają, połączenie z dużym prawdopodobieństwem będzie działało tak, jak powinno. A gdy pojawia się choćby jedna wątpliwość, lepiej zatrzymać się na etapie doboru niż szukać przecieku po uruchomieniu instalacji.
