Pomiar gwintu zaczyna się od prostego porządku: najpierw średnica, potem skok, a dopiero później system oznaczeń. W praktyce pokażę, jak zmierzyć gwint bez zgadywania, jak odróżnić gwint metryczny od calowego oraz kiedy suwmiarka daje wystarczająco dobry wynik, a kiedy trzeba sięgnąć po grzebień albo sprawdzian. To właśnie te trzy rzeczy najczęściej decydują, czy dobierzesz właściwą śrubę, nakrętkę albo złączkę.
Najkrótsza droga do poprawnego pomiaru gwintu
- Zacznij od średnicy - bez niej skok i typ gwintu łatwo źle zinterpretować.
- Sprawdź skok suwmiarką albo grzebieniem do gwintów, najlepiej na kilku zwojach, nie na jednym.
- Odróżnij system metryczny, calowy i stożkowy, bo te same wymiary nominalne mogą oznaczać różne połączenia.
- Mierz w osi gwintu i na czystym elemencie, bo brud, farba i skos potrafią zniekształcić wynik.
- Przy uszkodzonych elementach nie ufaj jednemu odczytowi - porównaj go z tabelą albo drugim narzędziem.
Co ustalić, zanim przyłożysz suwmiarkę
Ja zawsze zaczynam od odpowiedzi na trzy pytania: czy mam gwint zewnętrzny, czy wewnętrzny, jaki jest jego skok i w jakim systemie jest opisany. To ważne, bo sama średnica jeszcze niczego nie zamyka. Śruba M10 i śruba M10x1,25 mają tę samą średnicę nominalną, ale zupełnie inny skok, a przy gwintach calowych dochodzi jeszcze sposób zapisu w calach lub w liczbie zwojów na cal.
W praktyce warto rozróżnić kilka pojęć, bo tu często rodzi się zamieszanie:
| Co sprawdzasz | Co to oznacza | Czym zwykle to mierzysz |
|---|---|---|
| Średnica zewnętrzna | Największy wymiar gwintu na śrubie | Suwmiarka |
| Średnica wewnętrzna | Wymiar w otworze z gwintem | Suwmiarka z szczękami wewnętrznymi |
| Skok gwintu | Odległość między sąsiednimi zwojami | Grzebień do gwintów albo suwmiarka |
| Średnica podziałowa | Umowna średnica, po której gwint się zazębia | Specjalistyczne przyrządy |
| Rodzaj gwintu | Metryczny, calowy, rurowy, stożkowy | Pomiar + porównanie z tabelą |
Jeśli mierzysz element używany, nie zakładaj od razu, że wyjdzie wartość katalogowa. Gwint po eksploatacji, po malowaniu albo po lekkim uszkodzeniu potrafi dać wynik „obok” nominalnego i wtedy sama liczba bez kontekstu prowadzi na manowce. Kiedy mam już te podstawy, przechodzę do samego pomiaru średnicy, bo to od niej zaczyna się większość identyfikacji.
Jak zmierzyć średnicę gwintu suwmiarką
Średnicę gwintu najwygodniej sprawdza się suwmiarką, ale tylko wtedy, gdy prowadzi się ją równo z osią elementu. To brzmi banalnie, a w praktyce jest najczęstszym źródłem błędu. Jeśli przyłożysz szczęki pod kątem, odczyt wyjdzie większy niż powinien i cały dalszy dobór będzie już oparty na złym założeniu.
Gwint zewnętrzny

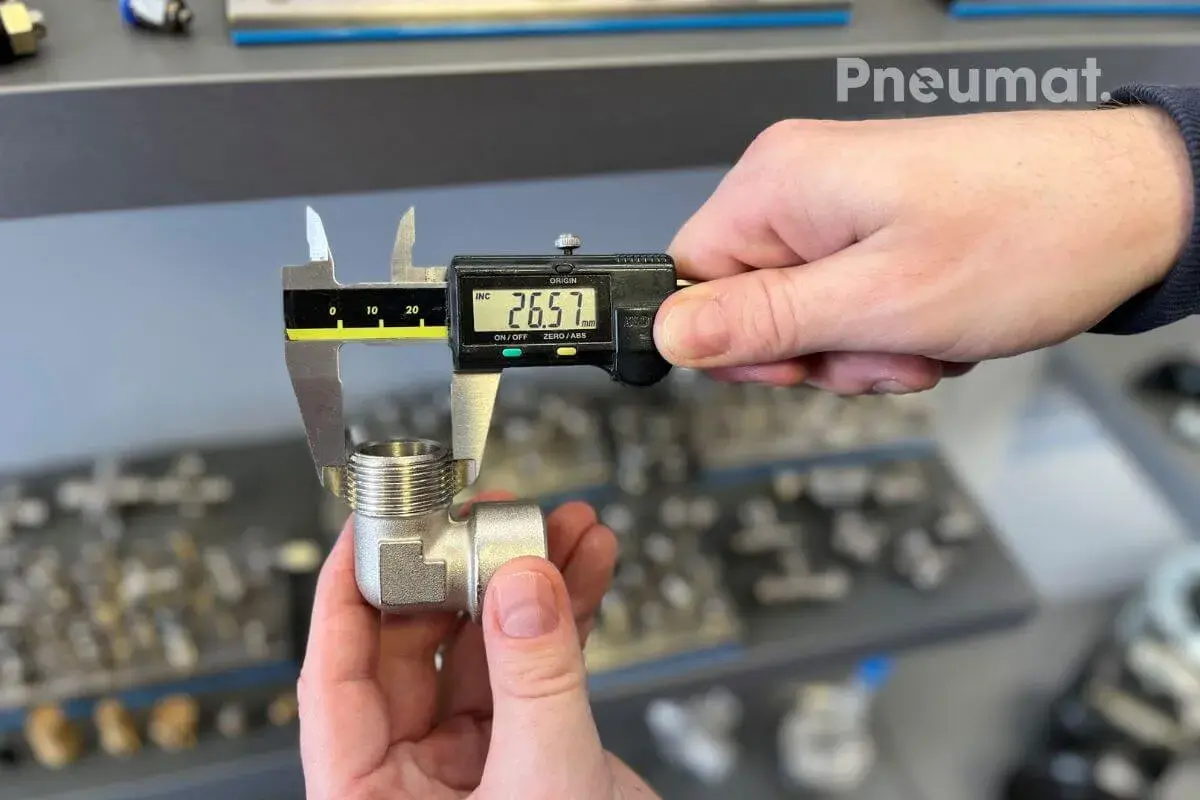

Przy śrubie albo trzpieniu szczęki suwmiarki przykładam do najwyższych punktów zwojów, czyli do wierzchołków gwintu. Nie dociskam elementu na siłę i nie próbuję „złapać” gwintu po skosie. Najlepiej zrobić dwa lub trzy odczyty, obracając element i sprawdzając, czy wynik się powtarza. Jeśli różnice są wyraźne, to zwykle znak, że śruba jest zabrudzona, zużyta albo po prostu źle trzymam narzędzie.
Gwint wewnętrzny
Przy otworze z gwintem korzystam ze szczęk wewnętrznych suwmiarki. Wchodzą one do wnętrza i pozwalają odczytać średnicę otworu, ale tu też liczy się osadzenie narzędzia w osi. W praktyce nie szukam „idealnego punktu”, tylko powtarzalnego wyniku, który potem można porównać z tabelą wymiarów. Dla identyfikacji połączenia to wystarcza, o ile gwint nie jest mocno zużyty.
Najważniejsza zasada jest prosta: średnicę mierzy się po to, żeby zawęzić wybór, a nie po to, żeby od razu zgadywać oznaczenie. Sam wymiar powie Ci dużo, ale nie wszystko. Dlatego następnym krokiem jest skok, bo to on rozdziela wiele pozornie podobnych śrub.
Jak sprawdzić skok gwintu i nie pomylić jednostek
Skok gwintu to odległość między kolejnymi zwojami. W gwintach metrycznych podaje się go w milimetrach, a w calowych bardzo często spotkasz liczbę zwojów na cal, czyli TPI. To właśnie na tym etapie najłatwiej pomylić systemy, bo wizualnie śruby mogą wyglądać podobnie, a różnica wychodzi dopiero przy porównaniu skoku.
| Metoda | Kiedy działa najlepiej | Plusy | Ograniczenia |
|---|---|---|---|
| Grzebień do gwintów | Gdy często identyfikujesz różne gwinty | Szybki, wygodny, czytelny | Wymaga kompletu odpowiednich listków |
| Suwmiarka i liczenie zwojów | Przy jednorazowym pomiarze w warsztacie | Nie wymaga specjalnego zestawu | Trzeba liczyć dokładnie i trzymać oś |
| Porównanie z tabelą | Gdy masz już średnicę i przypuszczalny system | Dobrze porządkuje wynik | Bez poprawnego pomiaru wstępnego łatwo się pomylić |
Pomiar suwmiarką
Najprostszy warsztatowy sposób to odliczenie kilku kolejnych zwojów i zmierzenie odcinka między nimi. Ja najczęściej biorę 10 pełnych odstępów, bo wtedy łatwiej ograniczyć błąd odczytu. Mierzysz długość tego odcinka, a potem dzielisz wynik przez 10. Przykład jest prosty: jeśli 10 zwojów zajmuje 15 mm, skok wynosi 1,5 mm. To działa dobrze przy gwintach metrycznych, bo wynik od razu zapisujesz w milimetrach.
Przeczytaj również: Pręt gwintowany - jak dobrać właściwy wariant i uniknąć błędów
Pomiar grzebieniem do gwintów
Grzebień do gwintówdziała szybciej, ale nie zastępuje całej identyfikacji. Dopasowujesz listek do profilu gwintu i szukasz takiego, który układa się bez szczeliny. To świetne rozwiązanie przy częstych pomiarach, jednak sam grzebień nie powie jeszcze, czy masz do czynienia z gwintem metrycznym, rurowym czy calowym. Trzeba go połączyć z pomiarem średnicy i odczytem z tabeli.

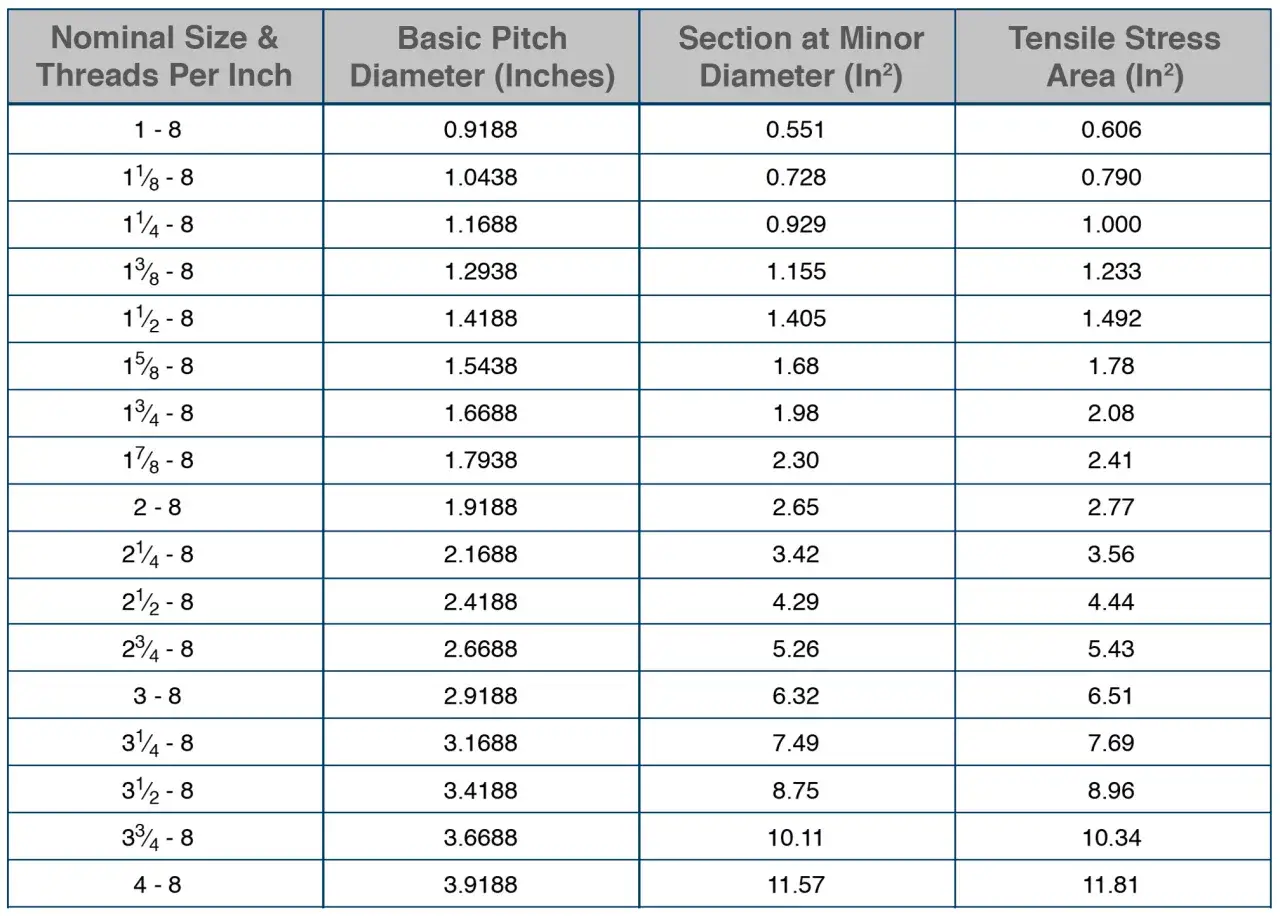

W gwintach calowych ważna jest jeszcze jedna rzecz: zamiast skoku w milimetrach często pracujesz na TPI, czyli liczbie zwojów na cal. Jeden cal to 25,4 mm, więc liczysz, ile zwojów mieści się na tym odcinku, albo korzystasz z grzebienia opisującego wartość TPI. Gdy tego nie uporządkujesz, łatwo pomylić gwint M z calowym odpowiednikiem o bardzo podobnym wyglądzie. Następny krok to właśnie rozpoznanie systemu, w którym został wykonany gwint.
Metryczny, calowy i stożkowy gwint rozpoznasz po kilku sygnałach
W warsztacie najczęściej spotykam trzy grupy: gwinty metryczne, calowe i stożkowe. Metryczne są opisane w milimetrach, więc oznaczenia w stylu M8, M10 albo M12x1,5 są zwykle czytelne. Calowe pojawiają się częściej w instalacjach, pneumatyce i hydraulice, a przy gwintach stożkowych dochodzi jeszcze kwestia miejsca pomiaru, bo średnica zmienia się wraz z przebiegiem stożka.
| Typ gwintu | Jak go zwykle poznasz | Na co uważać |
|---|---|---|
| Metryczny | Oznaczenia M oraz skok w mm | Nie myl średnicy nominalnej ze skokiem |
| Calowy maszynowy | Wymiary zapisane w calach albo TPI | Sam wygląd nie wystarcza do identyfikacji |
| Rurowy calowy | Częsty w złączkach i armaturze | Nominał nie zawsze odpowiada prostemu pomiarowi suwmiarką |
| Stożkowy | Średnica zmienia się po długości gwintu | Mierz w środkowej strefie, nie na samym końcu |
Jeżeli masz element stożkowy, nie próbuj oceniać go wyłącznie na końcu gwintu. To częsty błąd przy złączkach, bo tam średnica z definicji zmienia się po długości. Lepiej zmierzyć odcinek w środku stożka i dopiero wtedy porównywać wynik z tabelą lub z drugim, pewnym elementem. Dzięki temu od razu widzisz, czy zbliżasz się do systemu BSP, NPT czy do zwykłego gwintu metrycznego. Kiedy system jest już rozpoznany, zostają jeszcze błędy pomiarowe, które potrafią zepsuć nawet dobry odczyt.
Najczęstsze błędy przy pomiarze gwintów
Przy pomiarze gwintów nie przegrywa się zwykle na samym narzędziu, tylko na kolejności i dokładności. Ja najczęściej widzę te same potknięcia:
- Pomiar po skosie - suwmiarka nie leży w osi elementu, więc średnica wychodzi zawyżona.
- Brudny lub malowany gwint - farba, opiłki i smar zmieniają odczyt bardziej, niż wielu osobom się wydaje.
- Liczenie jednego zwoju - przy drobnych gwintach to za mało, lepiej policzyć kilka lub kilkanaście odstępów.
- Mylenie skoku z liczbą zwojów - w metrycznych liczysz milimetry, w calowych często pracujesz na TPI.
- Wnioskowanie tylko po średnicy - M10 i M10x1,25 mają tę samą średnicę, ale nie są tym samym gwintem.
- Ignorowanie zużycia - stara śruba albo zniszczona nakrętka mogą dać wynik, który wymaga potwierdzenia.
Jeśli mam cień wątpliwości, zawsze robię drugi pomiar po obróceniu elementu o kilka zwojów. To prosty sposób, żeby sprawdzić, czy problem leży w narzędziu, czy w samym gwincie. Gdy wynik nadal nie jest pewny, sięgam po lepsze narzędzie, bo wtedy suwmiarka staje się tylko punktem startowym, a nie jedyną odpowiedzią.
Kiedy zwykła suwmiarka nie wystarczy
Do większości prac warsztatowych suwmiarka i grzebień wystarczą w zupełności, ale są sytuacje, w których to za mało. Dotyczy to zwłaszcza gwintów mocno zużytych, stożkowych, rurowych oraz elementów, które muszą pasować bez kompromisów do konkretnej armatury, złączki albo podzespołu maszyny. W takich przypadkach sam odczyt z jednego narzędzia bywa zbyt niepewny.
Ja traktuję dokładniejsze przyrządy jako drugi poziom kontroli. Sprawdzian pierścieniowy, tulejowy albo dedykowany wzornik pozwalają potwierdzić rozmiar szybciej niż długa zabawa z kolejnymi przymiarkami. To szczególnie przydatne w serwisie i produkcji, gdzie liczy się powtarzalność, a nie tylko orientacyjne dopasowanie. Z kolei przy jednorazowym domowym doborze śruby zwykle nie ma sensu kupować całego zestawu specjalistycznych sprawdzianów.
Jeśli element pracuje pod ciśnieniem albo w układzie hydraulicznym, ostrożność podnoszę jeszcze bardziej. Tu niewłaściwy gwint nie jest tylko drobną pomyłką - może oznaczać nieszczelność, uszkodzenie gniazda albo problem przy pierwszym dokręceniu. Dlatego w takich zastosowaniach nie opieram decyzji na jednym pomiarze i jednym założeniu. Na koniec zostawiam krótką ściągę, z której sam korzystam, gdy trzeba szybko zamówić właściwy element.
Co jeszcze sprawdzić, zanim zamówisz śrubę albo złączkę
Najlepszy porządek jest prosty: średnica, skok, system, dopiero potem zakup. Taka kolejność naprawdę oszczędza czas, bo eliminuje większość pomyłek już na etapie pomiaru. Jeśli mam pod ręką drugi, pewny element o tym samym rozmiarze, porównuję oba odczyty i dopiero wtedy zamykam temat.
- Oczyść gwint z brudu, farby i opiłków.
- Zmierz średnicę suwmiarką w osi elementu.
- Sprawdź skok grzebieniem albo przez liczenie kilku zwojów.
- Odróżnij gwint metryczny od calowego i stożkowego.
- Potwierdź wynik w tabeli albo na drugim elemencie wzorcowym.
To podejście jest najprostsze, a przy tym wystarczająco dokładne do większości prac warsztatowych; jeśli jednak masz do czynienia z gwintem uszkodzonym, rurowym albo stożkowym, nie ufaj jednemu odczytowi i zawsze potwierdzaj go drugim narzędziem.
