W hydraulice rozmiary gwintów hydraulicznych trzeba czytać inaczej niż zwykłe oznaczenia śrub. Sam nominalny wymiar niewiele mówi, jeśli nie sprawdzisz jeszcze skoku, kąta zarysu i miejsca, w którym połączenie faktycznie się uszczelnia. Poniżej porządkuję najważniejsze standardy, typowe wymiary oraz prosty sposób pomiaru, który pozwala uniknąć kosztownej pomyłki przy złączkach i przewodach.
Zanim zamówisz złączkę, sprawdź typ gwintu, skok i sposób uszczelnienia
- Nominalna nazwa gwintu nie jest równoznaczna z jego rzeczywistą średnicą zewnętrzną.
- W hydraulice najczęściej spotyka się BSP, BSPT, JIC/UNF, metryczne ISO 6149 oraz NPT.
- Największy błąd to mieszanie gwintów o podobnym wymiarze, ale innym kącie i innym uszczelnieniu.
- Do identyfikacji zwykle wystarczą: suwmiarka, grzebień do gwintów i ogląd końcówki złącza.
- Jeśli standard nie jest pewny, bezpieczniej dobrać adapter niż próbować dopasować połączenie na siłę.
Jak odczytywać oznaczenie gwintu hydraulicznego

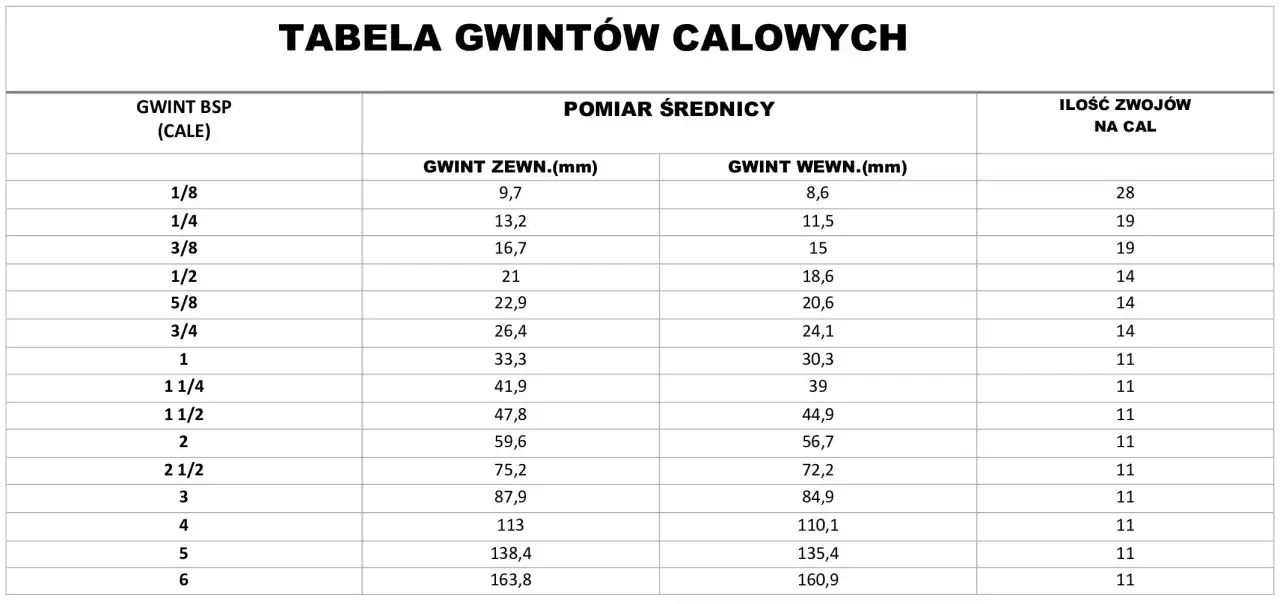

Ja zawsze zaczynam od prostego pytania: gdzie to złącze ma się uszczelnić? W samym gwincie, na stożku, na podkładce, czy na O-ringu w porcie. Dopiero potem patrzę na nominalny rozmiar, bo w hydraulice liczby potrafią wprowadzać w błąd. Przykład jest bardzo prosty: 1/4 BSP nie ma 6,35 mm średnicy zewnętrznej, tylko około 13,2 mm.
Drugim elementem jest skok gwintu, czyli odległość między zwojami. W oznaczeniach calowych podaje się zwykle liczbę zwojów na cal, czyli TPI, a w metrycznych skok w milimetrach. Dla użytkownika oznacza to tyle, że dwa gwinty mogą mieć podobną średnicę, ale zupełnie inny układ zwojów. I właśnie wtedy połączenie „prawie pasuje”, a w praktyce już nie trzyma.
| Oznaczenie | Geometria | Gdzie uszczelnia się połączenie | Co to oznacza w praktyce |
|---|---|---|---|
| BSPP (G) | Walcowy, 55° | Na podkładce, O-ringu albo na powierzchni przylgowej | Sam gwint zwykle nie wystarcza do szczelności |
| BSPT (R) | Stożkowy, 55° | Na gwincie | Nie mylić z NPT, mimo podobnego zastosowania |
| JIC / UNF | Walcowy, 37° | Na stożku 37° | Rozmiar jest calowy, ale geometria jest bardzo precyzyjna |
| ORFS | Walcowy, UNF | Na czole z O-ringiem | Gwint tylko dociąga złącze, nie uszczelnia go samodzielnie |
| Metryczny ISO 6149 | Walcowy, metryczny | Na O-ringu w porcie | W układach europejskich to bardzo bezpieczny i popularny wariant |
| NPT / NPTF | Stożkowy, 60° | Na gwincie | Standard amerykański, często mylony z BSPT |
To ważne, ale sama etykieta jeszcze nie wystarczy, bo dopiero pomiar pokaże, co naprawdę masz w ręku. I właśnie dlatego w praktyce największą przewagę daje krótka, uporządkowana identyfikacja, a nie zgadywanie po samym wyglądzie.
Najczęstsze rozmiary spotykane w hydraulice siłowej
W Polsce najczęściej trafiam na BSP, gwinty metryczne oraz złącza UNF/JIC w sprzęcie importowanym. NPT pojawia się rzadziej, ale w starszych instalacjach i maszynach z rynku amerykańskiego nadal się zdarza. Jeśli chcesz szybko zawęzić wybór, zacznij od standardu, a dopiero potem od rozmiaru nominalnego.
| Standard | Najczęściej spotykane rozmiary | Gdzie występuje najczęściej |
|---|---|---|
| BSP / BSPT | 1/8, 1/4, 3/8, 1/2, 3/4, 1, 1 1/4, 1 1/2, 2 | Instalacje europejskie, rozdzielacze, adaptery, złącza ogólnego zastosowania |
| JIC / UNF | 5/16-24, 3/8-24, 7/16-20, 1/2-20, 9/16-18, 3/4-16, 7/8-14, 1 1/16-12, 1 3/16-12, 1 5/16-12, 1 5/8-12 | Przewody wysokociśnieniowe, maszyny z rynku USA, serwis hydrauliczny |
| Metryczny ISO 6149 | M8x1, M10x1, M12x1.5, M14x1.5, M16x1.5, M18x1.5, M22x1.5, M27x2, M33x2, M42x2, M48x2, M60x2 | Porty hydrauliczne, bloki, korpusy, nowoczesne układy z O-ringiem |
| NPT / NPTF | 1/8-27, 1/4-18, 3/8-18, 1/2-14, 3/4-14, 1-11.5, 1 1/4-11.5, 1 1/2-11.5, 2-11.5 | Instalacje amerykańskie, elementy stożkowe, starsze maszyny i aparatura procesowa |
Warto zapamiętać jedną rzecz: nazwy nominalne nie są miarą rzeczywistej średnicy. To dlatego 1/2 BSP, 1/2 NPT i 1/2 w układach JIC nie oznaczają tego samego w sensie geometrycznym. Gdy masz już listę kandydatów, trzeba przejść od nazwy do pomiaru.
Jak zmierzyć gwint, żeby nie zgadywać
Najbezpieczniej zacząć od czystego, nieuszkodzonego gwintu. Jeśli końcówka jest zardzewiała, oblepiona olejem albo ma wyraźne ślady zatarcia, pomiar może wyjść myląco. Ja zwykle robię to w trzech krokach: mierzę średnicę, sprawdzam skok i dopiero na końcu porównuję sposób uszczelnienia.
- Oczyść gwint i obejrzyj końcówkę. Stożek, płaska czołówka i rowek pod O-ring mówią często więcej niż sam wymiar.
- Zmierz średnicę suwmiarką. Dla gwintu zewnętrznego mierz średnicę zewnętrzną, dla wewnętrznego wewnętrzną.
- Sprawdź skok lub TPI. Grzebień do gwintów od razu pokaże, czy masz 19, 20, 24 czy 28 zwojów na cal, albo jaki skok metryczny pasuje najlepiej.
- Oceń, czy gwint jest walcowy czy stożkowy. Stożek zwęża się lekko na długości, więc po dokręceniu zaciska się inaczej niż gwint prosty.

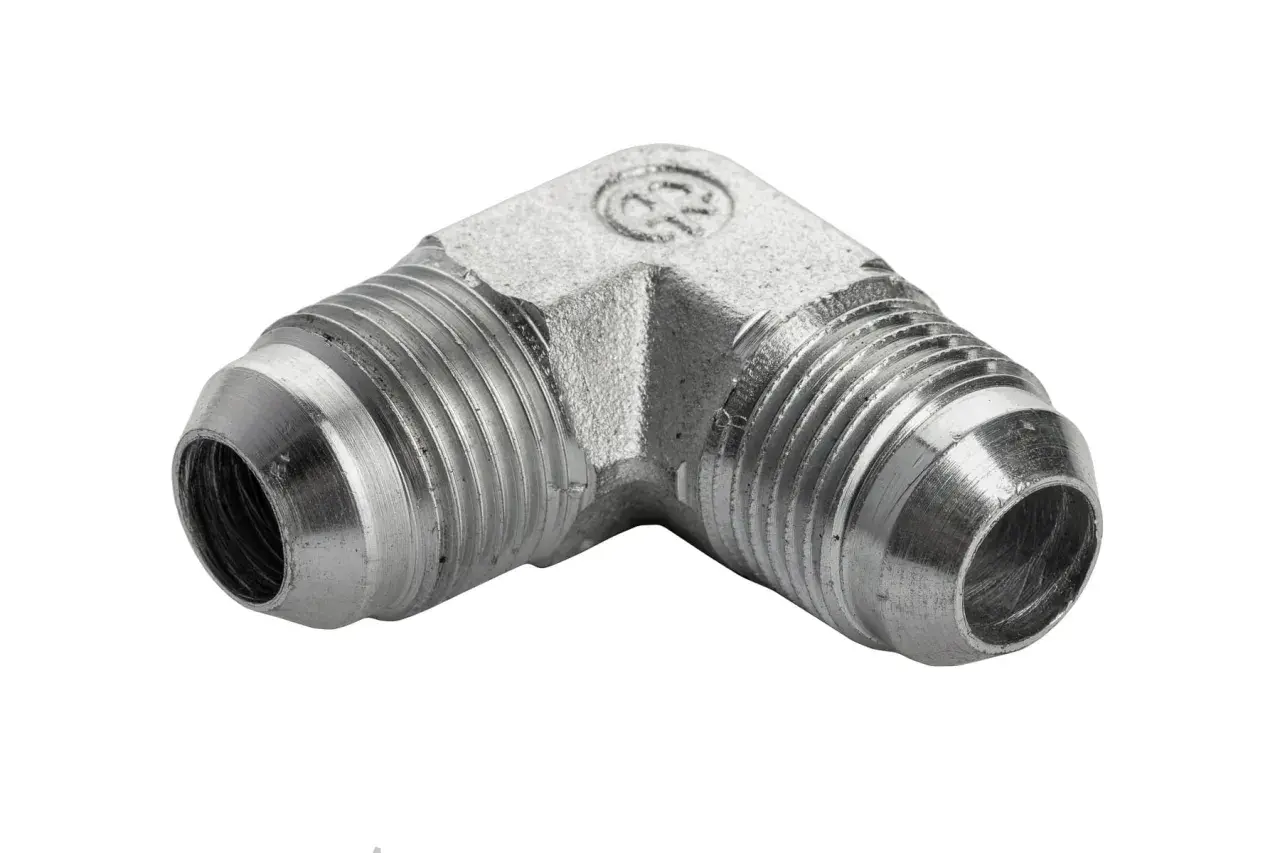

- Sprawdź sposób doszczelnienia. Jeśli widzisz stożek 37°, masz JIC; jeśli płaskie czoło z uszczelką, to często ORFS; jeśli O-ring siedzi w porcie, zwykle jest to metryczny lub BSPP.
Dobrą praktyką jest porównanie wyniku z katalogiem producenta albo wzornikiem gwintów. Sama średnica rzadko wystarcza, bo 1/4 BSP, 7/16-20 JIC i M12x1.5 mogą na pierwszy rzut oka wyglądać podobnie, a różnica w skoku wystarcza, by połączenie nie uszczelniło się poprawnie. Jeśli pomiar jest w granicy dwóch standardów, to sygnał, że trzeba spojrzeć jeszcze na geometrię końcówki, a nie tylko na liczby.
To prowadzi wprost do kolejnej pułapki, czyli pomylenia standardu z pozoru „prawie takiego samego”.
BSP, NPT, JIC i metryczne nie są zamienne
W praktyce największe szkody robi nie zły rozmiar, tylko zły standard. Dwa gwinty mogą mieć zbliżoną średnicę i podobną funkcję, ale inną geometrię, inny kąt zarysu i inne miejsce uszczelnienia. To dlatego połączenie, które daje się wkręcić, nie zawsze daje się bezpiecznie uszczelnić.
| Standard | Kąt i kształt | Gdzie uszczelnia | Typowy błąd |
|---|---|---|---|
| BSPP | 55°, gwint walcowy | Na podkładce lub O-ringu | Próba uszczelniania samego gwintu |
| BSPT | 55°, gwint stożkowy | Na gwincie | Mylenie z NPT, bo oba są stożkowe |
| NPT / NPTF | 60°, gwint stożkowy | Na gwincie | Wkręcanie w gniazdo BSPT „bo prawie pasuje” |
| JIC | 60° w gwincie, uszczelnienie 37° na końcówce | Na stożku złącza | Traktowanie go jak zwykłego UNF |
| ORFS | UNF, połączenie proste | Na czole z O-ringiem | Szukanie szczelności na zwojach |
| Metryczny ISO 6149 | Gwint prosty, uszczelnienie O-ringiem | Na O-ringu w porcie | Pominięcie O-ringu albo użycie złej podkładki |
Jeśli pracujesz przy mieszanym parku maszynowym, adapter bywa lepszym rozwiązaniem niż walka z „prawie pasującym” gwintem. W hydraulice siłowej to często bardziej rozsądne niż dociskanie złącza, które mechanicznie wejdzie, ale nie będzie pracowało szczelnie. Skoro standardy różnią się geometrią i uszczelnieniem, warto zobaczyć, jakie pomyłki zdarzają się najczęściej.
Najczęstsze pomyłki przy doborze złączek
- Odczytywanie cala jak średnicy. 1/4 BSP czy 1/2 NPT to nazwy nominalne, nie rzeczywiste wymiary w milimetrach.
- Pomiar tylko suwmiarką. Sama średnica nie pokaże, czy masz 19, 20 czy 24 TPI, a to bywa kluczowe.
- Mylenie BSPT z NPT. Oba są stożkowe, ale nie są zamienne i nie powinny być traktowane jak odpowiedniki.
- Zakładanie, że każdy gwint uszczelnia się na gwincie. W BSPP, ORFS i ISO 6149 uszczelnienie odbywa się w innym miejscu niż na zwoju.
- Dokręcanie „aż wejdzie”. Jeśli połączenie wymaga nadmiernej siły, coś już się nie zgadza i łatwo uszkodzić port lub złączkę.
- Ignorowanie stanu gwintu. Wybity, zatarły albo lekko spłaszczony gwint potrafi zmylić nawet poprawny pomiar.
Najczęściej powtarza się jeden schemat: ktoś widzi zbliżoną średnicę, dobiera „na oko” i zakłada, że reszta jakoś się ułoży. W praktyce kończy się to przeciekiem, zerwanym gwintem albo zbędnym przestojem. Kiedy te pułapki są już jasne, zostaje prosty, skuteczny sposób finalnej weryfikacji przed zamówieniem.
Co sprawdzam przed zamówieniem złączki
Przed zakupem lub montażem zapisuję sobie pięć rzeczy: standard, nominalny rozmiar, skok, sposób uszczelnienia i kierunek montażu. To brzmi banalnie, ale właśnie ten prosty zapis oszczędza najwięcej czasu. Jeśli masz choć cień wątpliwości, porównaj jeszcze raz końcówkę złącza z katalogiem lub wzornikiem, bo w hydraulice drobna różnica robi dużą różnicę.
- Jaki to standard: BSP, BSPT, JIC, ORFS, ISO 6149 czy NPT.
- Jaki jest rozmiar nominalny i czy odpowiada skokowi, który zmierzyłeś.
- Czy połączenie jest walcowe, czy stożkowe.
- Gdzie faktycznie następuje uszczelnienie: na gwincie, na stożku, na O-ringu czy na podkładce.
- Czy potrzebny jest adapter, zamiast próbować łączyć dwa różne standardy bezpośrednio.
Najbezpieczniej traktować dobór gwintu jak krótki proces kontrolny, a nie jak zgadywankę. Gdy sprawdzisz standard, zmierzysz skok i obejrzysz powierzchnię doszczelnienia, większość błędów znika jeszcze przed montażem. Jeśli pojawia się niepewność, wolę poświęcić chwilę na porównanie niż ryzykować uszkodzenie portu, wyciek oleju i niepotrzebny przestój.
