Gwint M10 pojawia się w konstrukcjach stalowych, mocowaniach warsztatowych i wielu połączeniach maszynowych, więc pomyłka o jedną dziesiątą milimetra potrafi zatrzymać pracę. W praktyce standardowy skok gwintu M10 wynosi 1,5 mm, a dopiero warianty drobnozwojowe wymagają dopisku przy oznaczeniu. Poniżej rozbieram zapis, pokazuję różnice między odmianami i podaję liczby, które naprawdę przydają się przy wierceniu, gwintowaniu i kompletowaniu śrub z nakrętkami.
Najważniejsze liczby do zapamiętania przy M10
- M10 bez dopisku oznacza zwykle gwint zwykły o skoku 1,5 mm.
- Najczęstsze warianty drobne to M10×1,25 i M10×1,0.
- Pod gwintowanie M10×1,5 najczęściej wierci się 8,5 mm.
- Otwór przelotowy dla śruby M10 w typowych zastosowaniach ma zwykle około 11 mm.
- Im drobniejszy skok, tym większa precyzja regulacji, ale też większa wrażliwość na zabrudzenie i uszkodzenia.
Jaki skok ma gwint M10 i co oznacza zapis bez dopisku
W oznaczeniach metrycznych zapis M10 mówi o średnicy nominalnej 10 mm. Jeśli producent nie dopisuje skoku, chodzi o gwint zwykły, czyli taki, który w tej średnicy jest traktowany jako domyślny. To właśnie dlatego w katalogach i hurtowniach M10 bardzo często oznacza po prostu M10×1,5.
Sam profil gwintu metrycznego ma kąt 60°, a skok określa wyłącznie odległość między sąsiednimi zwojami. Z technicznego punktu widzenia to ważne rozróżnienie, bo średnica i skok są niezależne. Z mojego punktu widzenia to najważniejsza reguła: sama średnica nie wystarcza do dopasowania elementów.
| Oznaczenie | Skok | Typowy sens praktyczny |
|---|---|---|
| M10 | 1,5 mm | Gwint zwykły, najczęściej używany w połączeniach ogólnych |
| M10×1,25 | 1,25 mm | Wariant drobnozwojowy, gdy potrzeba dokładniejszej regulacji |
| M10×1,0 | 1,0 mm | Jeszcze drobniejszy gwint, stosowany w rozwiązaniach specjalnych |
W praktyce trzymam prostą zasadę: jeśli skok nie jest podany, traktuję gwint jak standardowy. To zgodne z normalizacją metryczną i oszczędza sporo nieporozumień przy zamówieniach, montażu oraz doborze narzędzi. Gdy już wiesz, jaki zapis oznacza zwykły gwint, łatwiej sprawdzić, czy w ręku masz właściwy element, a nie podobny wariant drobnozwojowy.
Jak odróżnić M10×1,5 od drobnozwojowych wariantów
Najwięcej pomyłek bierze się stąd, że dwa elementy mogą mieć tę samą średnicę zewnętrzną, ale zupełnie inny skok. Nakrętka M10×1,25 nie pójdzie na śrubę M10×1,5, choć obie wyglądają niemal identycznie na pierwszy rzut oka.
- Najpewniej działa grzebień do gwintów, bo pokazuje skok bez zgadywania.
- Jeśli go nie masz, porównaj śrubę z pewnym wzorcem z pudełka lub z katalogu producenta.
- Pomiar suwmiarką średnicy zewnętrznej potwierdza tylko M10, ale nie rozstrzyga skoku.
- Przy brudnym lub uszkodzonym gwincie łatwo pomylić 1,5 mm z 1,25 mm, więc warto czyścić zwoje przed oceną.
To ważne szczególnie wtedy, gdy elementy pochodzą z różnych źródeł: z demontażu, z importu albo z zamówienia, w którym opis był skrócony do samego M10. Po takim sprawdzeniu zostaje już praktyka warsztatowa, czyli dobór wiertła i przygotowanie otworu.

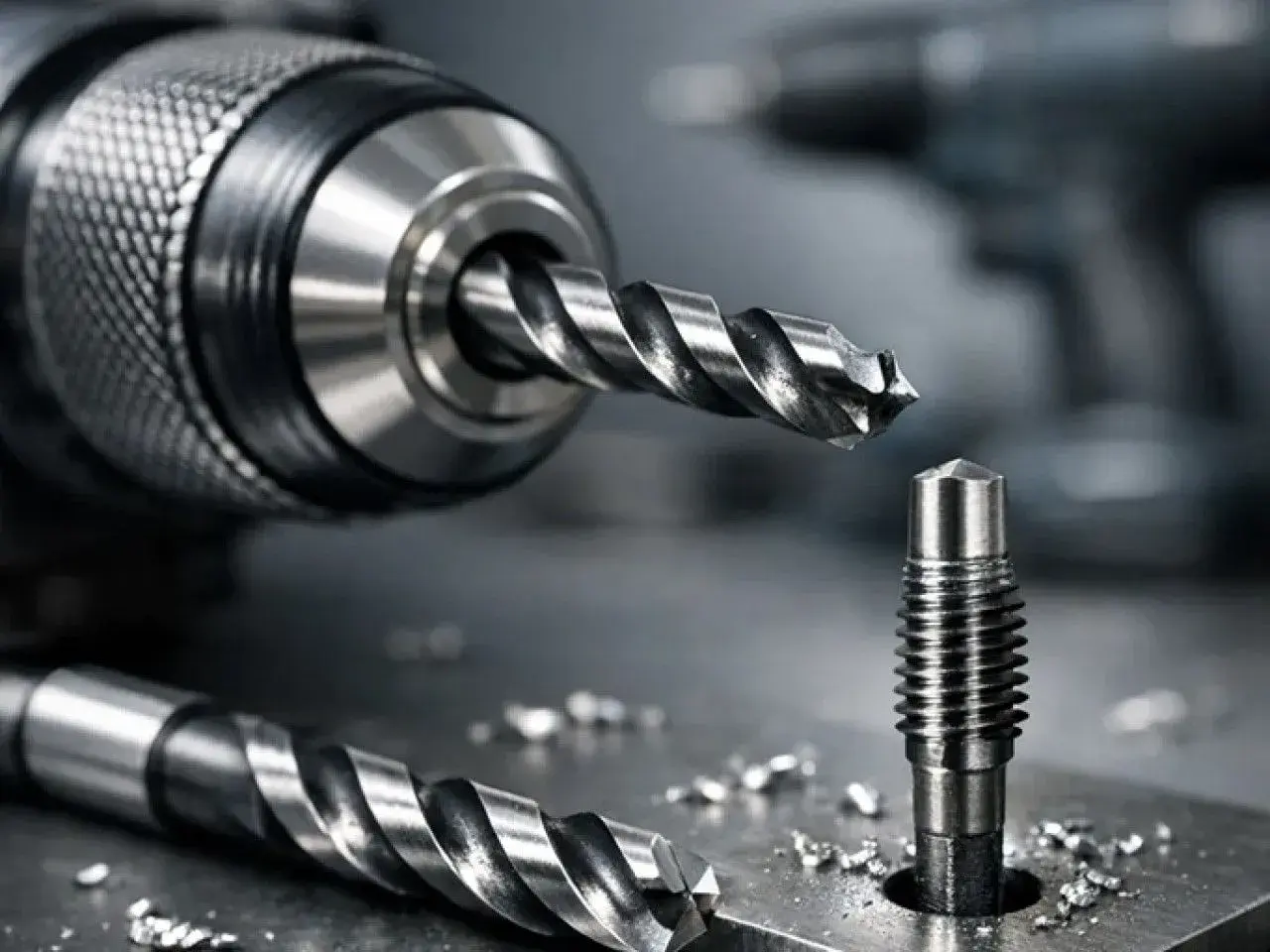

Jak dobrać wiertło pod gwintowanie otworu M10
Pod gwintowanie otworu trzeba zostawić materiał na wierzchołki zwojów, więc wiertło jest zawsze mniejsze od średnicy nominalnej. Dla M10×1,5 najczęściej stosuje się 8,5 mm, bo to sprawdzony punkt wyjścia dla stali konstrukcyjnej i typowych prac warsztatowych. W cieńszych materiałach lub przy wymaganiach dotyczących większego wypełnienia gwintu można to korygować, ale 8,5 mm pozostaje bezpiecznym, praktycznym wyborem.
| Gwint | Wiertło pod gwint | Uwagi praktyczne |
|---|---|---|
| M10×1,5 | 8,5 mm | Najczęściej spotykany wariant |
| M10×1,25 | 8,8 mm | Najbliższy standardowy wymiar wiertła |
| M10×1,0 | 9,0 mm | Drobny gwint, większa liczba zwojów na tej samej długości |
| Otwór przelotowy dla M10 | 11,0 mm | Typowy luz montażowy w połączeniach przelotowych |
Jeśli otwór ma być gwintowany po spawaniu albo po obróbce zgrubnej, najpierw usuń zgorzelinę, opiłki i nalot, bo one częściej psują gwint niż źle dobrane smarowanie. Z tego miejsca naturalnie wynika pytanie, kiedy M10 o zwykłym skoku jest lepszym wyborem niż drobnozwojowy odpowiednik.
Kiedy zwykły skok M10 sprawdza się lepiej niż drobny
W warsztacie i w obróbce metali zwykły skok ma jedną dużą przewagę: jest odporniejszy na codzienne warunki pracy. Brud, farba, ocynk, lekka korozja czy drobne uszkodzenia zwojów mniej przeszkadzają przy 1,5 mm niż przy gwincie drobniejszym. Dlatego przy elementach montażowych, wspornikach, osłonach i wielu połączeniach spawanych trzymam się zwykle wersji standardowej.
Trzeba też rozdzielić dwie rzeczy: skok gwintu i jakość wykonania. Gwint zwykły nie oznacza gorszego gwintu, tylko taki, który ma większy skok i lepiej znosi typowe, mniej sterylne warunki montażu. Drobniejszy skok bywa lepszy wtedy, gdy potrzebujesz precyzyjnej regulacji, dłuższego zazębienia na ograniczonej długości albo większej odporności na samoodkręcanie w konkretnej aplikacji, ale to nie jest uniwersalna przewaga.
| Cecha | M10×1,5 | M10×1,25 / 1,0 |
|---|---|---|
| Odporność na zabrudzenie | Wyższa | Niższa |
| Szybkość skręcania | Wyższa | Niższa |
| Precyzja regulacji | Standardowa | Lepsza |
| Wymagania co do dopasowania | Mniejsze | Większe |
| Zastosowanie | Konstrukcje ogólne, warsztat, montaż | Regulacja, cienkie ścianki, rozwiązania specjalne |
Drobniejszy skok nie jest lepszy sam z siebie. Daje więcej zwojów na tej samej długości i pozwala na precyzyjniejsze dociąganie, ale kosztem mniejszej tolerancji na bałagan i uszkodzenia. Jeśli następny krok to dobór osprzętu albo kontrola jakości połączenia, właśnie tu najłatwiej uniknąć późniejszych problemów.
Najczęstsze błędy, które kosztują czas i gwint
Najczęściej widzę trzy pomyłki. Pierwsza to założenie, że skoro coś jest M10, to każda nakrętka M10 pasuje. Druga to wiercenie „na oko” bez uwzględnienia skoku. Trzecia to zbyt mocne dociąganie w miękkim materiale, zwłaszcza w aluminium i w cienkiej stali, gdzie gwint potrafi się szybko wyrwać.
- Nie zakładaj, że sam napis M10 wystarczy do doboru elementu.
- Nie myl skoku z średnicą. 10 mm i 1,5 mm to różne parametry.
- Nie używaj zużytego wiertła, bo otwór wyjdzie zbyt mały albo jajowaty.
- Nie skręcaj brudnego gwintu „na siłę”, bo zniszczysz zwoje po kilku obrotach.
- Nie pomijaj klasy wytrzymałości śruby i nakrętki, jeśli połączenie ma przenieść obciążenie.
Z punktu widzenia praktyki warsztatowej to właśnie na tych detalach traci się najwięcej czasu: element pasuje „prawie”, ale montaż zatrzymuje się na ostatnich milimetrach. Dlatego przed zamówieniem warto sprawdzić kilka rzeczy naraz, a nie tylko samą średnicę.
Co sprawdzić przed zamówieniem śruby lub nakrętki M10
Przed zakupem lub wydaniem detalu do montażu sprawdzam zawsze pięć elementów: średnicę, skok, długość gwintu, klasę wytrzymałości i rodzaj wykonania powierzchni. W przypadku M10 to wystarcza, żeby uniknąć większości pomyłek jeszcze przed pierwszym przymiarkowym skręceniem.
- Oznaczenie pełne: M10, M10×1,25 albo M10×1,0.
- Rodzaj gwintu: zwykły czy drobnozwojowy.
- Wymiar otworu: gwintowany lub przelotowy.
- Klasa śruby i nakrętki, jeśli połączenie pracuje pod obciążeniem.
- Stan powierzchni: ocynk, stal surowa, nierdzewna, element po spawaniu.
Jeśli mam zostawić jedną praktyczną wskazówkę, to brzmi ona tak: przy M10 najpierw potwierdź skok, potem dobierz wiertło i dopiero na końcu sięgaj po właściwą śrubę lub nakrętkę. Taki porządek oszczędza więcej czasu niż najdokładniejsza korekta już po złożeniu połączenia.
