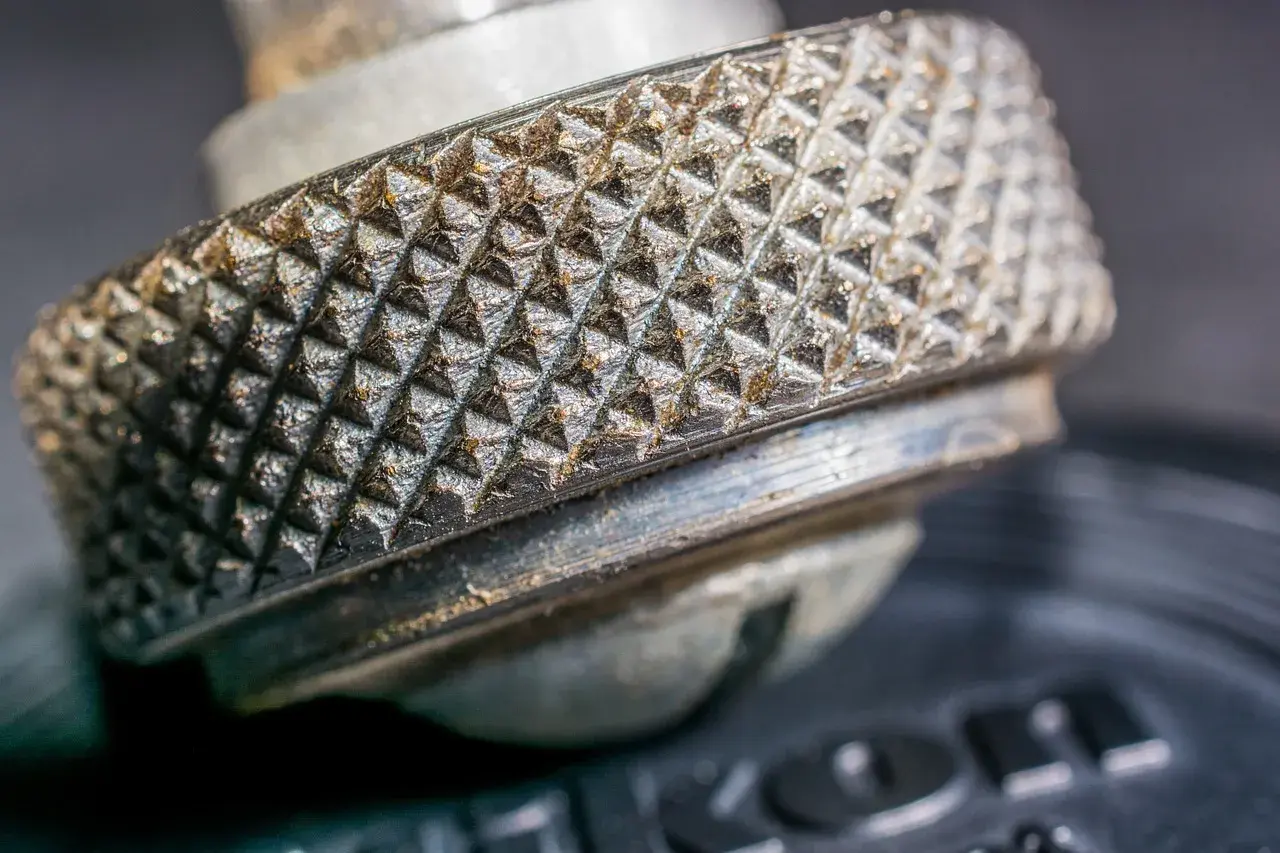

Radełkowanie wygląda niepozornie, ale w praktyce łatwo tu o błąd: zły skok, nieczytelny zapis na rysunku albo średnica przygotowawcza dobrana „na oko” od razu psują efekt. W obróbce tokarskiej to jeden z tych procesów, w których standard, technologia i kontrola wymiaru muszą iść razem. Poniżej porządkuję to tak, jak patrzę na temat w warsztacie: jakie normy się stosuje, jak czytać oznaczenia i co zrobić, żeby radełko wyszło równo już przy pierwszej sztuce.
Najważniejsze informacje w skrócie
- W praktyce spotyka się przede wszystkim DIN 82 i ISO 13444, ale pełnią trochę inną rolę.
- ISO 13444 porządkuje przede wszystkim sposób wymiarowania i oznaczania, a nie każdą możliwą odmianę wzoru.
- Do rysunku trzeba podać co najmniej typ wzoru, skok p i średnicę gotową d1.
- Średnica przed radełkowaniem jest mniejsza niż średnica po wykonaniu wzoru, bo materiał jest przemieszczany, a nie usuwany.
- Najwięcej błędów powodują: słaba sztywność mocowania, brak fazki i zły dobór skoku do średnicy.
- Jeśli detal ma być chwytany dłonią, zwykle szybciej prowadzi do celu wzór krzyżowy; jeśli liczy się prostszy kierunek chwytu, wystarczy wzór prosty.
Jakie normy naprawdę porządkują radełkowanie
Tu od razu doprecyzuję jedną rzecz: nie ma jednego dokumentu, który zamyka cały temat od geometrii po technologię wykonania. W praktyce trzeba rozdzielić oznaczanie na rysunku od zaleceń wymiarowych. W katalogu DIN Media standard DIN 82 nadal funkcjonuje jako osobny dokument, a ISO 13444 porządkuje przede wszystkim wymiarowanie i sposób zapisu radełkowania dla zastosowań ogólnych.
| Dokument | Co porządkuje | Co z niego biorę w praktyce |
|---|---|---|
| DIN 82 | Klasyfikację i oznaczanie radełek | Starsze, ale nadal spotykane nazewnictwo wzorów na rysunkach i w katalogach narzędzi |
| ISO 13444 | Wymiarowanie i wskazanie radełkowania w dokumentacji technicznej | Typ A/B, skok p, średnicę d1 i zalecenia do rysunku |
Najważniejsza różnica jest praktyczna: DIN 82 jest częściej kojarzony ze starszym, bardziej rozbudowanym sposobem klasyfikacji wzorów, a ISO 13444 upraszcza zapis i zawęża wybór do dwóch podstawowych typów. ISO robi to po to, żeby ograniczyć liczbę niepotrzebnych wariantów narzędzi i ułatwić powtarzalność. Dodatkowo standard zakłada profil 90° i ograniczony zestaw skoków, więc od razu widać, że jego celem jest uporządkowanie produkcji, a nie mnożenie opcji.
W ISO 13444 pojawia się też metoda alternatywna oparta na module, ale w praktyce traktuję ją jako rozwiązanie specjalne, bo wymaga innych narzędzi niż metoda główna. Jeśli projekt ma być produkowany seryjnie, ten porządek naprawdę pomaga.
Wniosek jest prosty: standard ma nie tyle „ładnie opisać radełko”, ile sprawić, że technolog i operator rozumieją dokładnie to samo. A żeby tak się stało, trzeba umieć poprawnie odczytać zapis z rysunku.
Jak czytać oznaczenie radełkowania na rysunku
Najczytelniejszy zapis zaczyna się od odniesienia do normy, potem pojawia się typ wzoru i skok. W ISO 13444 spotkasz zapis w rodzaju ISO 13444 - A p0,8, czyli wzór prosty o skoku 0,8 mm. To nie jest detal kosmetyczny; taka informacja mówi już, jak przygotować detal i jakiego efektu oczekiwać po obróbce.
- Typ wzoru mówi, czy radełko jest proste, czy krzyżowe.
- Skok p określa odległość między zębami i wpływa na wygląd oraz „agresywność” chwytu.
- Średnica gotowa d1 to średnica po radełkowaniu, a nie przed nim.
- Szerokość b pomaga dobrać skok i głębokość wzoru do konkretnej strefy chwytu.
- Fazka przy krawędzi pozwala uniknąć rozrywania materiału i brzydkich wyjść wzoru na brzegu.
W starszych rysunkach można jeszcze spotkać szerszą klasyfikację DIN 82, z odmianami prostymi, prawymi, lewymi i krzyżowymi. Na takim rysunku nie zgaduję znaczenia „z pamięci” ani nie mieszam obu systemów. Sprawdzam legendę, bo właśnie tu najłatwiej o kosztowną pomyłkę na etapie uruchomienia.
Gdy zapis jest jasny, można przejść do tego, co zwykle najbardziej interesuje operatora: jaką średnicę zostawić przed obróbką i jaki skok będzie bezpieczny dla danej geometrii.
Jak dobrać średnicę, skok i fazę
W radełkowaniu ważne jest jedno: materiał ma zostać przemieszczony, a nie wycięty. Dlatego średnica przed operacją musi być mniejsza od średnicy gotowej. ISO 13444 podaje dla typów A i B proste zależności, które dobrze sprawdzają się jako punkt wyjścia:
| Typ | Geometria | Obliczenie średnicy przygotowawczej | Kiedy myślę o tym wariancie |
|---|---|---|---|
| A | prosty | d = d1 - 0,5 p | gdy potrzebny jest prostszy chwyt lub czytelna linia powierzchni |
| B | krzyżowy | d = d1 - 0,67 p | gdy detal ma dawać pewniejszy chwyt z wielu kierunków |
Jeżeli projektuję detal od zera, zawsze zaczynam od średnicy gotowej d1, a dopiero potem liczę średnicę przygotowawczą. To bezpieczniejsze niż odwrotne podejście, bo finalny wymiar po radełkowaniu zależy od tego, jak wzór „wejdzie” w materiał. Przy wzorze prostym różnica wynosi około 0,5 p, a przy wzorze krzyżowym około 0,67 p.
ISO 13444 podaje też bardzo praktyczną wskazówkę dotyczącą fazy: gdy szerokość b wynosi co najmniej 6 mm, warto przyjąć c = p. To nie jest ozdobnik na rysunku. Taka fazka pomaga wzorowi zacząć się równo i ogranicza wyrywanie materiału na brzegu.
Do tego dochodzą zalecane zakresy skoku w zależności od średnicy i szerokości strefy radełkowanej. To są dobre widełki startowe dla zastosowań ogólnych, nie sztywna zasada bez wyjątku.
| Średnica gotowa d1 | b 2-4 mm | b 4-8 mm | b 8-16 mm | b 16-32 mm | b powyżej 32 mm |
|---|---|---|---|---|---|
| do Ø3 | 0,4 | 0,4 | 0,5 | - | - |
| Ø3-Ø6 | 0,4 | 0,5 | 0,6 | 0,6 | 0,6 |
| Ø6-Ø10 | 0,5 | 0,6 | 0,6 | 0,8 | 0,8 |
| Ø10-Ø20 | 0,6 | 0,6 | 0,8 | 1,0 | 1,0 |
| Ø20-Ø30 | 0,6 | 0,8 | 0,8 | 1,0 | 1,0 |
| Ø30-Ø60 | 0,8 | 0,8 | 1,0 | 1,2 | 1,2 |
| Ø60-Ø100 | 0,8 | 1,0 | 1,2 | 1,2 | 1,6 |
| powyżej Ø100 | - | 1,0 | 1,6 | 1,6 | 1,6 |
Najprościej mówiąc: zbyt drobny skok na dużej średnicy daje efekt spłaszczony i „zmęczony”, a zbyt gruby skok na małym detalu wygląda nieczytelnie i bywa trudny do utrzymania. Właśnie dlatego nie wybiera się wzoru wyłącznie po wyglądzie.
Skoro znamy już geometrię, pozostaje pytanie, który wzór rzeczywiście ma sens dla funkcji detalu, a który będzie tylko ładnie wyglądał na zdjęciu.
Kiedy wybrać wzór prosty, a kiedy krzyżowy
Ja zwykle zaczynam od pytania, czy detal ma być chwytany palcem w jednym kierunku, czy ma dawać pewny chwyt z każdej strony. To od razu ustawia wybór między wzorem prostym a krzyżowym.
| Typ wzoru | Najlepsze zastosowanie | Plusy | Ograniczenia |
|---|---|---|---|
| Prosty | Gałki, pierścienie, elementy obsługiwane w jednym kierunku | Łatwiejszy odczyt, czytelna linia, prostsze wykonanie | Słabsza przyczepność przy chwytaniu pod różnym kątem |
| Krzyżowy | Pokrętła, uchwyty, detale chwytane w rękawicach lub w oleju | Lepsza przyczepność, bardziej uniwersalny chwyt | Trudniejszy do „zmiękczenia” wizualnie, mocniej odciąża proces tylko przy dobrym ustawieniu |
Wzór prosty bywa lepszy, gdy zależy mi na czytelnej linii, prostszym odprowadzeniu brudu albo chwycie ukierunkowanym. Wzór krzyżowy daje z reguły lepsze tarcie i bardziej uniwersalne czucie dłoni, dlatego często trafia na gałki, pokrętła i elementy obsługiwane bez patrzenia.
Ważne jest też to, że wzór dekoracyjny i wzór funkcjonalny nie są tym samym. Jeśli detal ma tylko wyglądać dobrze, mogę zaakceptować łagodniejszy skok i mniejszy nacisk procesu. Jeśli ma pracować w rękawicy, w oleju albo w środowisku przemysłowym, stawiam na bardziej wyraźny profil i pewniejszy chwyt.
W obu przypadkach decyzja będzie jednak dobra tylko wtedy, gdy sama operacja zostanie wykonana poprawnie. I tu pojawiają się typowe błędy, które psują nawet poprawnie dobrany wzór.
Jak wykonać radełkowanie bez typowych błędów
- Zadbaj o sztywne mocowanie. Detal nie może „uciekać” pod naciskiem radełka, bo wtedy wzór robi się podwójny albo nierówny.
- Ustaw narzędzie bardzo starannie względem osi. Nawet niewielkie odchylenie daje falowanie zębów i słaby chwyt.
- Nie pomijaj fazki. Ostra krawędź prawie zawsze kończy się poszarpanym wejściem wzoru.
- Używaj smarowania. Przy radełkowaniu tarcie rośnie szybko, a olej pomaga utrzymać powierzchnię w lepszym stanie.
- Nie próbuj „naprawiać” złego skoku posuwem. Skok wynika z geometrii narzędzia, więc zły dobór trzeba skorygować wcześniej.
- Kontroluj pierwszą sztukę. Najłatwiej wychwycić błędy jeszcze przed uruchomieniem serii, kiedy poprawka jest najtańsza.
W praktyce najwięcej kłopotów sprawiają trzy rzeczy: zbyt miękkie mocowanie, brak zapasu na wypływ materiału i ignorowanie tego, że po obróbce średnica rośnie. To nie są drobiazgi. Jeśli je zlekceważysz, profil może wyjść zgnieciony, „rozlany” albo po prostu nieczytelny.
Dlatego przy detalu toczonym nie patrzę tylko na sam wzór, ale na cały łańcuch: materiał, narzędzie, średnicę, fazę i sposób kontroli. To prowadzi już bezpośrednio do dokumentacji, bo właśnie tam najczęściej zaczyna się albo kończy problem.
Co dopisać do rysunku, żeby produkcja nie zgadywała
Jeżeli mam wskazać jedną rzecz, która realnie ogranicza poprawki, to jest nią precyzyjny zapis na rysunku. W praktyce warto podać nie tylko sam fakt radełkowania, ale cały zestaw danych potrzebnych do wykonania operacji:
- odwołanie do normy lub jasno zdefiniowanej metody,
- typ wzoru,
- skok p,
- średnicę gotową d1,
- szerokość obszaru b,
- wymaganie dotyczące fazki lub zakończenia krawędzi,
- ewentualnie lokalizację radełka, jeśli nie obejmuje całego obwodu.
Dobry zapis nie musi być długi. Musi być jednoznaczny. Zbyt ogólne „radełko” albo „chwyt” zostawia za dużo miejsca na interpretację i w praktyce przerzuca odpowiedzialność z projektu na operatora. A to zawsze podnosi ryzyko odrzutu albo przynajmniej dodatkowego ustawiania.
Ja najchętniej traktuję dokumentację jak instrukcję dla następnej osoby, która nie widziała mojego zamysłu. Jeśli z samego rysunku wiadomo, co ma wyjść, to proces jest dużo spokojniejszy, a kontrola jakości prostsza.
Co najbardziej podnosi powtarzalność przy krótkich seriach
Przy małych partiach nie wygrywa ten, kto „dokręci” proces siłą. Wygrywa ten, kto ogranicza liczbę zmiennych. Najlepiej działa kilka prostych zasad:
- używaj jednego zestawu narzędzia dla całej rodziny detali, jeśli to możliwe,
- nie mieszaj różnych skoków bez wyraźnej potrzeby,
- pilnuj tej samej średnicy przygotowawczej w całej serii,
- zawsze sprawdzaj pierwszą sztukę po zmianie materiału,
- zapisuj ustawienia, które dały dobry efekt, zamiast ustawiać wszystko od nowa przy każdym zleceniu.
Właśnie w krótkich seriach najlepiej widać, że dobre radełkowanie to nie tylko sam wzór, ale też konsekwencja w przygotowaniu detalu. Jeśli geometria jest opisana jasno, a proces ustawiony powtarzalnie, radełko wychodzi czysto, ma równy chwyt i nie wymaga późniejszych poprawek.
Najpraktyczniej myśleć o tym tak: standard porządkuje zapis, technologia dobiera średnicę i skok, a operator potwierdza, czy wzór naprawdę pracuje tak, jak miał pracować. Gdy te trzy poziomy są spójne, radełkowanie przestaje być „problemem do załatwienia”, a staje się po prostu przewidywalną operacją tokarską.
