Wrzeciono tokarki jest tym elementem, który w praktyce decyduje o sztywności, dokładności i kulturze pracy całej maszyny. W tym tekście wyjaśniam, jak działa, z czego się składa, po czym poznać zużycie i na jakie parametry patrzeć, gdy chcesz ocenić maszynę albo przygotować ją do precyzyjnego toczenia. Dorzucam też kilka serwisowych wskazówek, bo to właśnie drobne zaniedbania najczęściej psują efekt na detalu.
Najważniejsze rzeczy, które trzeba wiedzieć przed pracą przy wrzecionie
- Wrzeciono tokarki odpowiada za obrót detalu, więc od jego sztywności i bicia zależy jakość całego procesu.
- Najważniejsze elementy układu to łożyska, nos wrzeciona, przelot, napęd i sposób mocowania uchwytu lub tulei.
- Wysokie obroty nie gwarantują lepszej obróbki, jeśli wrzeciono ma słabą sztywność albo źle dobrane łożyskowanie.
- Objawy zużycia zwykle widać szybciej na powierzchni detalu niż w samej maszynie: pojawia się hałas, grzanie, bicie i pogorszenie wykończenia.
- Najprostsza diagnostyka to czujnik zegarowy, pręt kontrolny i porównanie wyników przed oraz po rozgrzaniu maszyny.
- Regularne czyszczenie, właściwe smarowanie i ostrożne mocowanie osprzętu przedłużają żywotność całego zespołu.
Jak pracuje wrzeciono i dlaczego przekłada się na jakość powierzchni
W tokarce to detal obraca się względem nieruchomego noża, więc każdy błąd osiowy, każdy luz i każda wibracja od razu odbijają się na geometrii. Wrzeciono przenosi moment obrotowy z napędu na przedmiot obrabiany i utrzymuje go w osi obrotu. Jeśli ten ruch nie jest stabilny, na detalu pojawia się stożkowatość, drgania, gorsza chropowatość i trudniejsza kontrola wymiaru.
Najbardziej praktyczne pojęcie to bicie, czyli odchylenie od idealnej osi. W warsztacie często mierzy się je jako TIR, czyli total indicated runout, po prostu całkowite wskazanie bicia z czujnika zegarowego. Dla dokładnej obróbki różnica rzędu 0,01 mm nie jest już kosmetyką. Przy drobnych elementach potrafi zdecydować o tym, czy część przejdzie kontrolę, czy wróci do poprawki.
Ja patrzę na to prosto: jeśli wrzeciono nie trzyma osi i nie pracuje spokojnie, reszta ustawień ma ograniczoną wartość. Można dobrać świetne narzędzie i odpowiednie parametry skrawania, ale przy słabym zespole wrzecionowym efekt i tak będzie przeciętny. Żeby to zrozumieć praktycznie, trzeba spojrzeć na samą budowę zespołu.

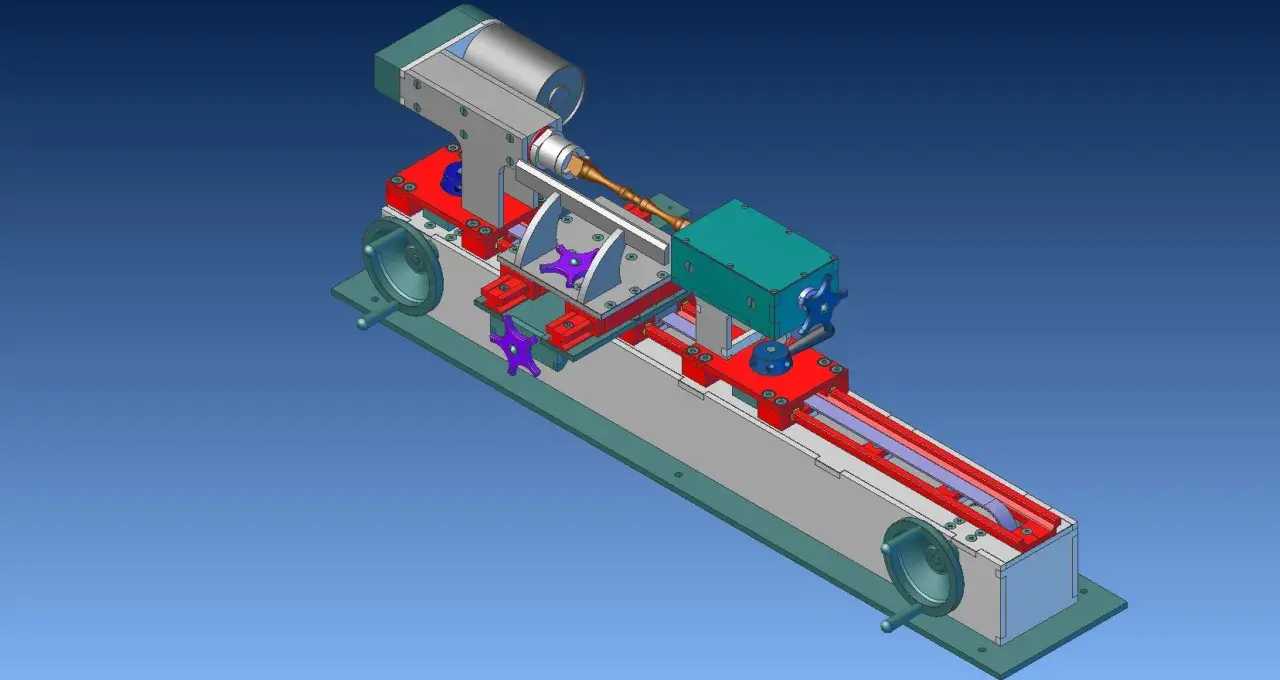

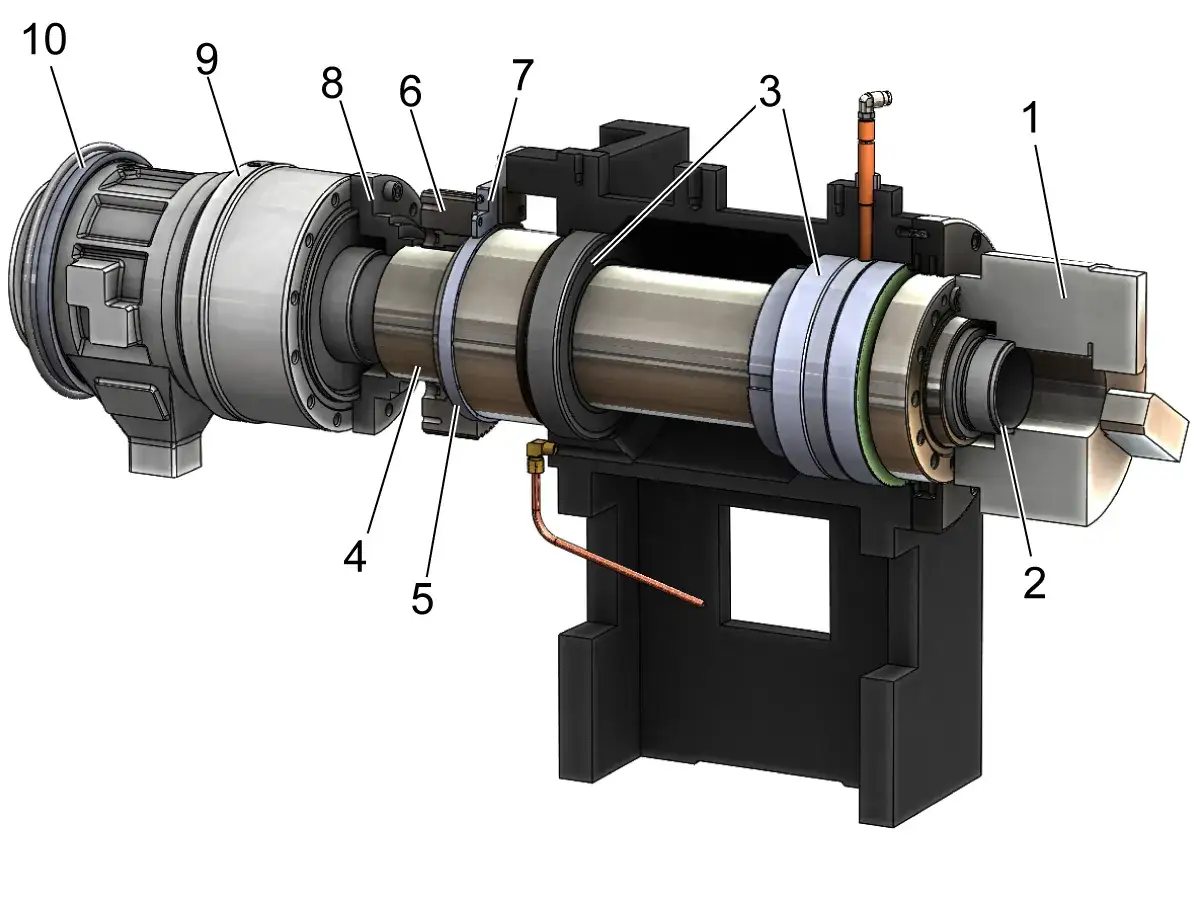

Budowa wrzeciona i elementy, które najczęściej decydują o problemach
Wrzeciono nie jest tylko wałem obracającym uchwyt. To cały zespół, w którym liczą się powierzchnie osadzenia, łożyska, precyzja montażu i sposób przeniesienia napędu. W praktyce nawet drobny błąd na jednym z tych poziomów potrafi zepsuć pracę całej maszyny.
| Element | Rola | Co zwykle psuje efekt |
|---|---|---|
| Wał wrzeciona | Przenosi moment obrotowy i utrzymuje oś obrotu detalu | Uderzenia, przegrzanie, zużycie czopów, uszkodzenie po kolizji |
| Łożyska | Zapewniają prowadzenie, sztywność i płynną pracę | Hałas, wzrost temperatury, luz, utrata precyzji |
| Nos wrzeciona | Służy do mocowania uchwytu, tarczy lub tulei | Brud, zadrapania, niewspółosiowe osadzenie osprzętu |
| Przelot | Pozwala prowadzić materiał przez oś maszyny | Zbyt mała średnica ogranicza pracę z pręta |
| Napęd | Dostarcza ruch i moment obrotowy | Poślizg paska, drgania, nierówne obroty |
W nowocześniejszych tokarkach bardzo duże znaczenie mają łożyska skośne i ich wstępne napięcie, czyli preload. To kontrolowany docisk kasujący luzy i poprawiający sztywność. Jeśli preload jest źle ustawiony albo z czasem się zmienia, wrzeciono zaczyna pracować głośniej, cieplej i mniej przewidywalnie.
Warto też pamiętać o typie mocowania osprzętu. Gwintowany nos, camlock, stożek czy system z adapterem nie są detalem drugorzędnym. Od nich zależy kompatybilność uchwytów, czas przezbrojenia i to, czy cały układ będzie trzymał osiowość po każdej zmianie osprzętu. Kiedy znasz już konstrukcję, łatwiej ocenić parametry, które naprawdę mają znaczenie przy zakupie lub modernizacji.
Na które parametry patrzeć, gdy wybierasz maszynę albo modernizujesz napęd
Najczęstszy błąd polega na patrzeniu wyłącznie na maksymalne obroty. Sama liczba RPM niewiele mówi, jeśli nie idzie za nią sztywność, dobre łożyskowanie i odpowiedni przelot. W praktyce bardziej opłaca się myśleć o całym zastosowaniu: czy tokarka ma pracować z pręta, czy z krótkich odkuwek, czy ma robić detale precyzyjne, czy raczej większą produkcję warsztatową.
| Parametr | Co oznacza w praktyce | Na co zwracam uwagę |
|---|---|---|
| Średnica przelotu | Określa, jaki pręt można prowadzić przez oś maszyny | W małych tokarkach spotyka się zwykle kilkadziesiąt milimetrów, w cięższych maszynach znacznie więcej |
| Standard nosa | Decyduje o kompatybilności uchwytów i adapterów | Sprawdź dostępność osprzętu, a nie tylko sam typ połączenia |
| Bicie promieniowe i osiowe | Mówi, jak dokładnie wrzeciono trzyma oś obrotu | Im mniejsze, tym lepiej; przy precyzyjnej pracy 0,01 mm bywa już istotne |
| Łożyskowanie i sztywność | Wpływają na odporność na siły skrawania | Liczy się jakość łożysk, sposób montażu i stabilność cieplna |
| Zakres obrotów | Wyznacza tempo pracy, ale tylko w połączeniu z resztą układu | Wyższe RPM mają sens dopiero wtedy, gdy detal, uchwyt i wyważenie są do nich przygotowane |
Jeśli obrabiasz z pręta, przelot często jest ważniejszy niż dodatkowe obroty. Jeśli robisz drobne elementy ze stali nierdzewnej albo aluminium, bardziej liczy się stabilność obrotów pod obciążeniem i kontrola temperatury. Dla porządku przypomnę jeszcze prostą zależność: ta sama liczba obrotów daje inną prędkość skrawania przy średnicy 20 mm i inną przy 160 mm, więc sama wartość RPM bez kontekstu niewiele mówi. Nawet dobrze dobrany zespół wrzecionowy trzeba jednak obserwować w pracy, bo zużycie zwykle zdradza się szybciej na detalu niż w dokumentacji.
Objawy zużycia, które widać na powierzchni detalu i słychać w maszynie
Zużyte wrzeciono rzadko psuje się w sposób spektakularny od razu. Najpierw pojawiają się subtelne sygnały: zmienia się dźwięk pracy, detal zaczyna wychodzić mniej równy, a uchwyt po rozgrzaniu zachowuje się inaczej niż na zimno. Te sygnały warto czytać szybko, bo im wcześniej zareagujesz, tym większa szansa, że skończy się na łożyskach lub regulacji, a nie na poważnym remoncie.
| Objaw | Co może oznaczać | Pierwszy krok |
|---|---|---|
| Pogarszająca się chropowatość | Drgania, niewyważenie osprzętu, zużycie łożysk | Sprawdź uchwyt, pręt i stan łożysk |
| Stożkowatość na detalu | Problem z osiowością, sztywnością lub ustawieniem narzędzia | Zmierz bicie i porównaj wyniki na różnych długościach |
| Wzrost temperatury przy nosie | Za duże tarcie, zbyt mały luz montażowy albo zły preload | Oceń smarowanie i obciążenie pracy |
| Nowy hałas lub szum | Łożyska zaczynają tracić kulturę pracy | Nie ignoruj dźwięku, tylko zrób kontrolny pomiar |
| Powtarzalność wymiaru się rozsypuje | Luzy, zabrudzenie powierzchni mocowania, problem z osadzeniem uchwytu | Wyczyść styki i sprawdź osprzęt na czystym stożku |
Jeśli objawy pojawiają się dopiero po kilku minutach pracy, bardzo często winna jest temperatura i łożyskowanie, a nie sam uchwyt. Jeśli występują od razu po uruchomieniu, trzeba podejrzewać także osadzenie osprzętu, zabrudzenie powierzchni albo wcześniejszą kolizję. Najpewniejsza diagnoza i tak zaczyna się od prostego pomiaru, który można wykonać w warsztacie.
Jak sprawdzić stan wrzeciona bez zgadywania
Ja zawsze zaczynam od rzeczy prostych, bo one najszybciej oddzielają realny problem od wrażenia z pracy maszyny. Do podstawowej kontroli wystarczą: czujnik zegarowy, statyw, czysty pręt kontrolny albo sprawdzony trzpień oraz odrobina cierpliwości. Jeśli nie masz trzpienia testowego, możesz zacząć od dobrze obrobionego wałka, ale wynik będzie mniej wiarygodny.
- Dokładnie oczyść stożek, nos wrzeciona i powierzchnie styku z wiórów, oleju oraz pyłu.
- Załóż uchwyt lub pręt kontrolny tak, jak w normalnej pracy, bez siłowego dociągania.
- Ustaw czujnik zegarowy na powierzchni odniesienia i obróć wrzeciono ręcznie.
- Odczytaj bicie przy samym nosie oraz dalej na pręcie, na przykład 50-100 mm od mocowania.
- Porównaj wyniki po kilku minutach lekkiej pracy, kiedy maszyna się rozgrzeje.
- Jeśli odchyłka rośnie wraz z odległością od nosa, szukaj problemu także w uchwycie, adapterze albo osadzeniu detalu.
W praktyce już 0,01 mm potrafi być zauważalne przy dokładnym toczeniu, a większe odchyłki bardzo szybko przekładają się na jakość powierzchni i wymiar. Gdy wynik raz wychodzi dobrze, a raz wyraźnie gorzej, nie zakładaj od razu awarii samego wału. Często winne są zabrudzone powierzchnie, osprzęt o słabej jakości albo niestabilne mocowanie. Nie mniej ważna jest codzienna eksploatacja, bo to ona najczęściej decyduje o trwałości całego układu.
Co naprawdę przedłuża żywotność wrzeciona
Najwięcej psuje nie jeden duży błąd, tylko kilka drobnych nawyków powtarzanych miesiącami. Źle założony uchwyt, brak czyszczenia stożka, zbyt agresywna praca na zimnej maszynie i ignorowanie pierwszych oznak hałasu to klasyczny przepis na skrócenie życia łożysk. W praktyce najbardziej opłaca się rutyna, nie heroiczne naprawy.
- Rób krótką rozgrzewkę przed dokładną obróbką, najlepiej kilka minut na lekkim biegu i bez dużego obciążenia.
- Czyść powierzchnie styku przed montażem uchwytu, płyty lub tulei.
- Stosuj właściwe smarowanie zgodnie z dokumentacją, bez mieszania przypadkowych środków.
- Nie przeciążaj osprzętu i nie dopuszczaj do uderzeń w detal podczas mocowania.
- Kontroluj pasek, sprzęgło i wyważenie, zwłaszcza przy wyższych obrotach.
- Reaguj na pierwszy wzrost temperatury lub hałasu, zamiast czekać na wyraźną awarię.
Wysokie obroty same w sobie nie są problemem, ale przy słabym wyważeniu uchwytu, zabrudzonym stożku i zużytych łożyskach robią się bardzo kosztowne. Ja traktuję to tak: lepiej poświęcić kilka minut na kontrolę niż kilka godzin na poprawki i szukanie przyczyny później. Jeżeli jednak zużycie już postąpiło, trzeba chłodno policzyć, czy bardziej opłaca się regeneracja, czy wymiana.
Kiedy opłaca się regeneracja, a kiedy lepiej iść w wymianę
Regeneracja ma sens wtedy, gdy problem ogranicza się do łożysk, uszczelnień, ustawienia napięcia wstępnego albo drobnych odchyleń geometrycznych, a korpus i gniazda są jeszcze w dobrym stanie. W takiej sytuacji da się przywrócić kulturę pracy i precyzję bez kupowania całej nowej jednostki. To zwykle rozsądne rozwiązanie przy maszynach, które mają jeszcze sens techniczny i ekonomiczny.
Wymiana zaczyna być lepszym wyborem, gdy nos wrzeciona jest zużyty, pojawiły się pęknięcia po kolizji, gniazda łożysk są wybite albo brakuje pewnego dostępu do części. Ja zwykle zaczynam bardzo serio myśleć o wymianie, gdy suma części, robocizny i przestoju zbliża się do 40-60% wartości porządnej nowej jednostki. To nie jest sztywna granica, ale dobry punkt odniesienia, zwłaszcza jeśli maszyna ma pracować stabilnie przez kolejne lata.
Najważniejsze jest jedno: nie oceniaj tylko ceny samego remontu. Liczy się też czas postoju, ryzyko niedokładnej regeneracji i to, czy po naprawie osprzęt będzie jeszcze kompatybilny z resztą układu. Jeśli dokumentujesz pomiary, zapisujesz objawy i sprawdzasz maszynę regularnie, decyzja o naprawie albo wymianie staje się dużo prostsza i mniej kosztowna w skutkach.
