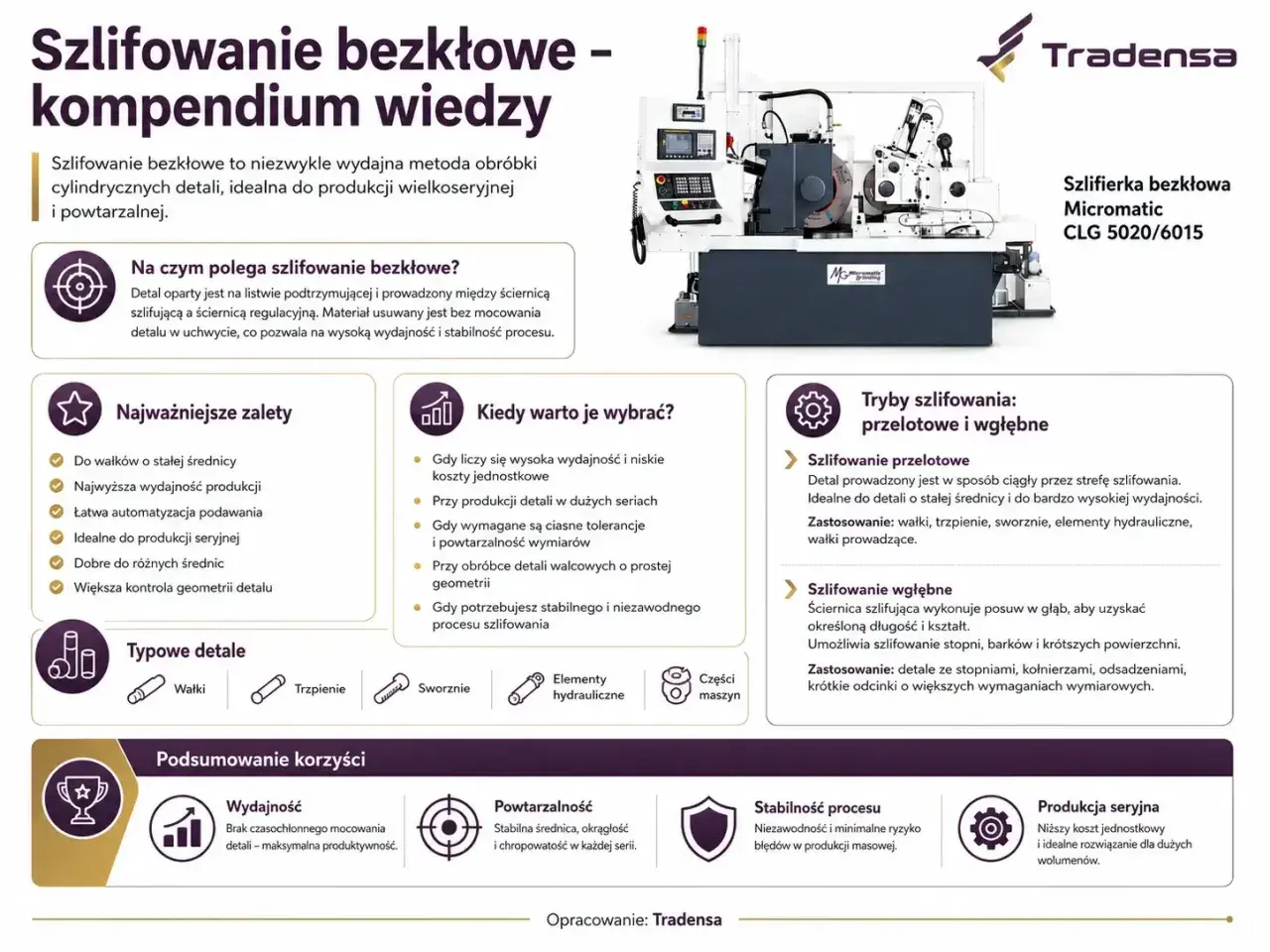

Szlifowanie bezkłowe jest jednym z najbardziej wydajnych sposobów wykańczania wałków, trzpieni i innych detali o prostym profilu. To odmiana szlifowania jako obróbki skrawaniem, w której przedmiot nie jest podparty między kłami, lecz prowadzony przez układ ściernicy, tarczy regulacyjnej i noża podporowego. W praktyce daje to wysoką powtarzalność i dobry stan powierzchni, ale tylko wtedy, gdy geometria, ustawienie i stan półfabrykatu są pod kontrolą.
Najważniejsze fakty o obróbce bezkłowej
- Detalu nie mocuje się klasycznie, tylko prowadzi w układzie trzech elementów roboczych.
- Proces najlepiej sprawdza się przy prostych, osiowo symetrycznych częściach produkowanych seryjnie.
- Są dwa główne warianty pracy: przelotowy i wgłębny, a wybór zależy od geometrii detalu.
- Największą przewagę dają wydajność, stabilna jakość i łatwa automatyzacja.
- Najczęstsze błędy wynikają z ustawienia maszyny, obciągania ściernicy i jakości wejściowej materiału.
Jak działa układ bez kłów
Cała logika procesu opiera się na tym, że detal nie musi być prowadzony w klasycznych centrach. Leży na nożu podporowym, ściernica usuwa naddatek, a tarcza regulacyjna nadaje obrót i steruje posuwem. Jeśli układ jest dobrze ustawiony, przedmiot sam stabilizuje swoją pozycję w strefie skrawania, a operator nie musi za każdym razem walczyć z mocowaniem.
To właśnie dlatego ta technika tak dobrze sprawdza się przy produkcji powtarzalnych elementów o stałej średnicy. Nie jest to jednak metoda „bezobsługowa” - bez precyzyjnego ustawienia wysokości podparcia, doboru ściernicy i kontroli chłodzenia zaczynają wychodzić owalność, falistość albo przypalenia.
| Element układu | Za co odpowiada | Co najczęściej psuje efekt |
|---|---|---|
| Ściernica | Usuwa materiał i buduje wymiar końcowy | Zły dobór ziarna, stępienie, źle wykonane obciąganie |
| Tarcza regulacyjna | Nadaje detalowi obrót i właściwy ruch podawania | Niewłaściwy materiał, zużycie, błędne ustawienie kąta |
| Nóż podporowy | Stabilizuje detal na odpowiedniej wysokości | Zużycie krawędzi, zła geometria, błędna wysokość ustawienia |
| Chłodzenie | Odbiera ciepło i poprawia stabilność procesu | Za mały przepływ, słabe ukierunkowanie strumienia, przegrzewanie |
Gdy rozumie się już sam mechanizm, łatwiej dobrać wariant pracy do konkretnego detalu, bo nie każdy element da się prowadzić w identyczny sposób.
Dwa główne warianty obróbki
W praktyce spotyka się dwa podstawowe tryby pracy: przelotowy i wgłębny. To nie jest drobna różnica technologiczna, tylko decyzja, która decyduje o wydajności, geometrii możliwych detali i sposobie ustawienia całej operacji.
| Kryterium | Wariant przelotowy | Wariant wgłębny |
|---|---|---|
| Sposób podawania | Detal przechodzi przez strefę obróbki w sposób ciągły | Detal jest szlifowany miejscowo, bez przelotu przez całą strefę |
| Najlepsze zastosowanie | Długie, proste elementy o stałej średnicy | Elementy z barkiem, profilem, rowkiem lub krótszą strefą roboczą |
| Wydajność | Zwykle wyższa, szczególnie przy większych seriach | Zwykle niższa, ale bardziej elastyczna przy złożonej geometrii |
| Siła strony | Najlepsza do seryjnego wykańczania prostych wałków, prętów i sworzni | Lepsza, gdy trzeba utrzymać lokalny wymiar albo wykończyć konkretny fragment detalu |
| Ograniczenie | Nie lubi detali z wyraźnymi stopniami i zmianami średnicy | Wymaga dokładniejszego ustawienia i zwykle wolniejszego cyklu |
Właśnie ten podział najczęściej przesądza o wyborze technologii. Jeśli detal ma prostą geometrię i ma iść w dużej liczbie, przewaga procesu przelotowego szybko robi się oczywista.
Gdzie ta metoda daje najlepszy efekt
Najlepsze rezultaty pojawiają się przy częściach prostych, osiowo symetrycznych i produkowanych w większej liczbie sztuk. Ja w pierwszej kolejności myślę tu o wałkach, rolkach, sworzniach, kołkach, tulejach, igłach i elementach łożyskowych. To są typowe detale, które nie potrzebują skomplikowanego mocowania, ale za to mocno korzystają na powtarzalnej średnicy i dobrej gładkości powierzchni.
Proces dobrze znosi także materiały, które po wcześniejszej obróbce stają się trudniejsze do wykończenia. W praktyce chodzi szczególnie o elementy po hartowaniu, w których trzeba już bardziej kontrolować wymiar końcowy i stan warstwy wierzchniej niż agresywnie zdejmować materiał.
- Wałki i trzpienie - bo mają prostą geometrię i łatwo prowadzić je w stabilnym układzie.
- Sworznie i kołki - bo ważna jest tu powtarzalność średnicy na wielu sztukach.
- Rolkowe elementy toczne - bo liczy się gładkość powierzchni i dobra okrągłość.
- Tuleje i pierścienie - gdy ich kształt pozwala na stabilne prowadzenie w strefie skrawania.
Jeśli jednak detal ma barki, rowki, zmienną średnicę albo nietypowe przejścia geometryczne, bezkłowa metoda przestaje być oczywistym wyborem i trzeba porównać ją z innymi wariantami szlifowania.
Co zyskujesz, a gdzie pojawiają się ograniczenia
To proces bardzo mocny produkcyjnie, ale nie uniwersalny. Największą zaletą jest to, że dobrze ustawiony układ pracuje szybko, stabilnie i powtarzalnie, a przy tym łatwo go zautomatyzować. Z drugiej strony ta sama cecha potrafi być pułapką: jeśli półfabrykat jest nierówny albo ustawienie niedokładne, maszyna tylko szybciej powiela problem.
| Aspekt | Co daje w praktyce | Gdzie trzeba uważać |
|---|---|---|
| Wydajność | Krótki czas cyklu i dobra praca w serii | Przy małych partiach czas ustawienia może zjeść przewagę |
| Powtarzalność | Stabilna średnica i dobre rezultaty przy właściwym prowadzeniu | Wymaga dobrego stanu wejściowego detalu |
| Automatyzacja | Łatwo wpiąć proces w linię produkcyjną | Automat nie naprawi błędnej geometrii półfabrykatu |
| Jakość powierzchni | Można uzyskać bardzo dobre wykończenie | Źle dobrane chłodzenie albo zużyta ściernica szybko psują efekt |
| Elastyczność | Dobry dla prostych detali o stałym profilu | Słabiej radzi sobie z geometrią złożoną i detalami stopniowanymi |
W skrócie: jeśli szukasz tempa, powtarzalności i niskiego kosztu jednostkowego w serii, ta technika ma bardzo mocne argumenty. Jeśli jednak liczy się przede wszystkim elastyczność geometrii, trzeba ostrożniej ocenić alternatywy.
Jak ustawić proces, żeby nie gonić błędów
W praktyce największe różnice robią nie spektakularne parametry, tylko kilka rzeczy ustawionych konsekwentnie. Ja zwykle sprawdzam je w tej samej kolejności, bo właśnie tam najczęściej „ucieka” jakość.
Wysokość i kąt podparcia
Nóż podporowy nie jest tylko miejscem spoczynku dla detalu. To element, który współdecyduje o stabilności, osiowości i zachowaniu kształtu podczas skrawania. Nawet niewielka zmiana wysokości potrafi wywołać owalność albo falistość, dlatego ustawienie podparcia traktuję jak część geometrii procesu, a nie drobny detal montażowy.
Dobór ściernicy i obciąganie
Obciąganie ściernicy, czyli przywracanie jej właściwego kształtu i zdolności skrawania, ma tu ogromne znaczenie. Zużyta albo źle obciągnięta ściernica nie tyle tnie, ile zaczyna głaskać powierzchnię, podnosi temperaturę i pogarsza stan warstwy wierzchniej. Dobrze dobrane ziarno, spoiwo i regularna korekta profilu robią większą różnicę niż próby „nadrobienia” wszystkiego samym posuwem.
Chłodzenie i odprowadzanie ciepła
Przy cienkich detalach albo materiałach po obróbce cieplnej przegrzanie bywa równie groźne jak sam błąd wymiarowy. Słabe chłodzenie powoduje przypalenia, drgania cieplne i niestabilność wymiaru, a to w produkcji seryjnej szybko przekłada się na odrzuty. Dlatego strumień chłodziwa powinien trafiać dokładnie tam, gdzie powstaje strefa skrawania, a nie tylko „być obecny” przy maszynie.
Przeczytaj również: Jak wiercić w aluminium bez zadziorów i przegrzania
Jakość półfabrykatu i kontrola wejścia
Ten proces nie jest narzędziem do prostowania złych detali. Jeżeli półfabrykat ma bicie, zbyt duży naddatek po poprzedniej operacji albo niestabilną średnicę wejściową, obróbka bezkłowa zaczyna walczyć z błędem, zamiast go wygładzać. W takich przypadkach lepiej poprawić wcześniejszą operację niż próbować ratować wszystko korektą parametrów przy maszynie.
Gdy te cztery obszary są pod kontrolą, proces staje się przewidywalny. I właśnie wtedy najlepiej widać różnicę między tym rozwiązaniem a klasycznym szlifowaniem między kłami.
Jak wypada na tle szlifowania między kłami
To nie jest spór o to, która metoda jest „lepsza” zawsze i wszędzie. Chodzi raczej o dopasowanie technologii do geometrii detalu, wielkości serii i tego, jaką dokładność rzeczywiście trzeba osiągnąć.
| Kryterium | Układ bez kłów | Szlifowanie między kłami |
|---|---|---|
| Mocowanie detalu | Detal prowadzi układ ściernicy, tarczy regulacyjnej i podparcia | Detal jest utrzymywany w centrach, co daje klasyczne osiowanie |
| Najlepsza geometria | Proste wałki, sworznie, rolki i inne części o stałej średnicy | Detale stopniowane, z barkami, kilkoma średnicami i bardziej złożoną osią |
| Wydajność w serii | Zwykle bardzo wysoka | Zwykle niższa, ale z większą swobodą obróbki |
| Elastyczność ustawień | Dobrze działa przy powtarzalnych, prostych partiach | Lepiej znosi złożone detale i nietypowe przejścia geometryczne |
| Automatyzacja | Zwykle prostsza do wdrożenia | Możliwa, ale częściej bardziej zależna od konkretnego detalu |
| Ryzyko błędu | Wysokie przy słabym ustawieniu lub złym półfabrykacie | Wysokie, jeśli detal ma skomplikowaną geometrię, ale zwykle bardziej przewidywalne przy trudnych kształtach |
Ja zwykle przyjmuję prostą zasadę: jeśli detal ma być prosty, powtarzalny i produkowany w większej liczbie, układ bez kłów ma przewagę. Jeśli geometria jest stopniowana albo zależy mi na bardziej klasycznym osiowaniu względem innych powierzchni, bezpieczniejszy bywa układ między kłami.
Co warto zapamiętać przed wdrożeniem na produkcji
Przed wdrożeniem tego procesu patrzę przede wszystkim na trzy rzeczy: geometrię detalu, stabilność dostaw półfabrykatów i wielkość serii. Jeśli któryś z tych elementów jest zmienny, przewaga technologii szybko się rozmywa, bo rośnie czas ustawiania, liczba korekt i ryzyko odrzutów.
- Przy prostych, powtarzalnych częściach ten proces zwykle wygrywa wydajnością.
- Przy detalach z barkami, rowkami i zmienną średnicą lepiej najpierw porównać alternatywy.
- O jakości końcowej decydują nie tylko parametry maszyny, ale też obciąganie ściernicy, chłodzenie i stan wejściowy materiału.
Jeśli mam wskazać jedną rzecz, która najbardziej odróżnia dobry proces od przeciętnego, to jest nią stabilność ustawienia i konsekwencja w kontroli półfabrykatu. To one decydują, czy ta metoda będzie szybkim narzędziem produkcyjnym, czy źródłem niepotrzebnych poprawek.
