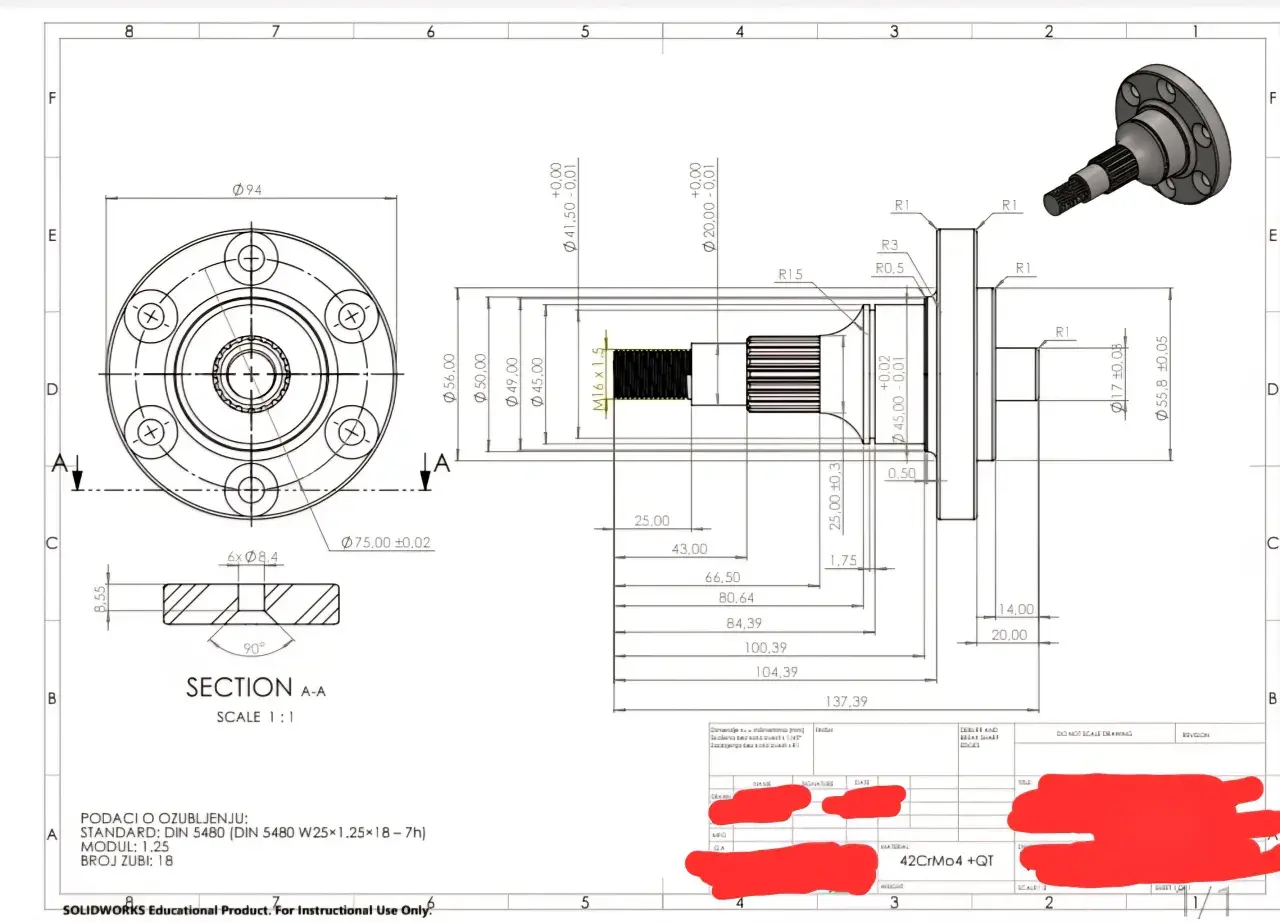

Dobry rysunek techniczny CNC decyduje o tym, czy detal da się wykonać szybko, powtarzalnie i bez niepotrzebnych pytań zwrotnych. W praktyce to nie jest tylko „ładny wydruk”, ale zestaw informacji, które prowadzą technologa, operatora i kontrolę jakości przez cały proces obróbki skrawaniem. Poniżej pokazuję, co musi znaleźć się na takim rysunku, jak czytać tolerancje i które błędy najczęściej podnoszą koszt albo blokują produkcję.
Najwięcej zyskuje dokumentacja, która nie zostawia miejsca na domysł
- Model 3D pomaga, ale przy tolerancjach, gwintach i wykończeniu powierzchni nadal potrzebny jest czytelny rysunek 2D.
- Najważniejsze elementy to wymiary bazowe, tolerancje, materiał, chropowatość, przekroje i jednoznaczne oznaczenia gwintów.
- Im ciaśniejsza tolerancja i niższa chropowatość, tym większe ryzyko wzrostu ceny i czasu wykonania.
- Frezowanie, toczenie i wiercenie wymagają trochę innego opisu tego samego detalu.
- Najczęstsze problemy wynikają z braków w wymiarowaniu, sprzecznych informacji i nadmiaru wymagań.
Czym jest dokumentacja do CNC i kiedy sama bryła 3D nie wystarcza
Ja zwykle patrzę na rysunek jak na umowę między projektem a warsztatem. Model 3D pokazuje geometrię, ale to rysunek mówi, co jest ważne funkcjonalnie, które wymiary są krytyczne, gdzie wolno dopuścić większą odchyłkę i jak ma wyglądać gotowa powierzchnia. Bez tego ten sam detal może zostać wykonany poprawnie technicznie, ale niekoniecznie zgodnie z intencją projektanta.
Sama bryła 3D bywa wystarczająca przy prostych częściach, zwłaszcza wtedy, gdy nie ma specjalnych wymagań co do tolerancji, gwintów, chropowatości czy obróbki cieplnej. Gdy jednak wchodzą pasowania, otwory pod łożyska, powierzchnie uszczelniające albo wymagania montażowe, 2D przestaje być dodatkiem, a staje się koniecznością.
| Element | Co daje w praktyce | Co się dzieje, gdy go brakuje |
|---|---|---|
| Model 3D | Pozwala odczytać kształt, objętość i relacje między powierzchniami | Trudniej przygotować ścieżkę narzędzia i wychwycić błędy geometrii |
| Rysunek 2D | Doprecyzowuje wymiary, tolerancje, przekroje i uwagi technologiczne | Pojawiają się domysły, a każdy domysł kosztuje czas |
| Uwagi technologiczne | Określają materiał, wykończenie, obróbkę cieplną i sposób kontroli | Wyrób może być „dobry” geometrycznie, ale nieużyteczny w montażu |
Wniosek jest prosty: w CNC geometria to za mało. Kiedy już wiadomo, po co dokument ma istnieć, trzeba zadbać o to, co na nim rzeczywiście powinno się pojawić.
Co musi znaleźć się na dobrym rysunku do CNC
Jeśli miałbym wskazać tylko kilka elementów, które naprawdę robią różnicę, postawiłbym na czytelność, komplet wymiarów funkcjonalnych i brak sprzeczności. W praktyce liczy się nie to, ile informacji da się upchnąć na arkuszu, ale to, czy ktoś po drugiej stronie potrafi z nich od razu zrobić detal bez dodatkowych pytań.
| Element rysunku | Po co jest potrzebny | Na co uważać |
|---|---|---|
| Widoki główne i przekroje | Pokazują kształt detalu bez zgadywania, co jest „z tyłu” albo wewnątrz | Nie wolno zostawiać geometrii ukrytej za jednym rzutem, jeśli wpływa na wykonanie |
| Wymiary bazowe | Określają, od czego liczy się pozycję otworów, kieszeni i powierzchni | Wymiary łańcuchowe często kumulują błędy i komplikują kontrolę |
| Tolerancje | Informują, jak dokładnie trzeba wykonać detal | Zbyt ciasne tolerancje na wszystkim zwykle tylko podnoszą koszt |
| Materiał | Wpływa na narzędzia, parametry skrawania i zachowanie po obróbce | Brak materiału to jeden z najdroższych braków w dokumentacji |
| Chropowatość powierzchni | Określa wymagania co do jakości powierzchni | Nie każda powierzchnia musi mieć niski Ra, a zbyt rygorystyczny zapis bywa zbędny |
| Gwinty i otwory | Precyzyjnie opisują średnicę, skok, głębokość i klasę wykonania | Sam zapis „gwint” bez standardu nie wystarcza |
| Rewizja i numer rysunku | Pomaga uniknąć wykonania starej wersji detalu | Bez kontroli wersji najłatwiej o kosztowne pomyłki |
Jeżeli detal jest rozbudowany, warto dodać powiększony detal albo przekrój zamiast próbować dopisywać wszystko jednym długim komentarzem. Taka decyzja zwykle oszczędza więcej czasu niż sama korekta wymiarów.
Jak czytać tolerancje, pasowania i chropowatość
To właśnie tutaj najczęściej rozjeżdżają się oczekiwania projektanta i warsztatu. W teorii każdy chce „dokładnie”, ale w praktyce dokładność bez uzasadnienia funkcją części tylko spowalnia produkcję. Ja zawsze pytam: czy ten wymiar naprawdę musi być ciasny, czy po prostu przyzwyczailiśmy się go tak opisywać?
Tolerancje wymiarowe
Przy zwykłych częściach frezowanych lub toczonych rozsądny zakres dla wymiarów niekrytycznych często mieści się w okolicach ±0,1 mm, a przy bardziej wymagających elementach schodzi niżej, do poziomu ±0,05 mm, a czasem nawet bliżej ±0,01 mm. To są jednak wartości orientacyjne, bo materiał, długość wymiaru, geometria i liczba operacji potrafią zmienić sytuację bardzo mocno. Im ciaśniejsza tolerancja, tym większa szansa, że trzeba będzie wykonać dodatkowy pomiar, poprawkę albo dodatkową operację wykańczającą.
Jeżeli część nie ma wymagań krytycznych, ogólna tolerancja warsztatowa, na przykład wg ISO 2768, bywa rozsądnym rozwiązaniem. Nie zastępuje ona jednak tolerancji na elementach współpracujących, takich jak otwory pod śruby pasowane, gniazda łożysk czy powierzchnie uszczelniające.
Pasowania i bazy
Pasowanie mówi, jak dwa elementy mają współpracować po złożeniu. Jeśli otwór ma przyjąć wałek albo kołek ustalający, sam wymiar nominalny nie wystarczy. Trzeba jeszcze wiedzieć, czy ma być luz, wcisk czy przejście oraz od jakiej bazy mierzyć pozycję elementu. Bez dobrze dobranej bazy kontrola jakości może zmierzyć detal poprawnie, a mimo to uznać go za niewłaściwy, bo odniesienie było źle zdefiniowane.
Przeczytaj również: Kąt natarcia ostrza - jak dobrać geometrię do materiału i operacji
Chropowatość i obróbka powierzchni
Chropowatość to nie ozdobny zapis. Ra 6,3 jest często wystarczające dla wielu powierzchni funkcjonalnych, Ra 3,2 daje już wyraźnie lepszy efekt, a Ra 1,6 lub niżej oznacza zwykle większe wymagania procesowe i częściej potrzebę staranniejszego wykończenia. Nie każda ściana kieszeni musi mieć identyczny poziom wykończenia, dlatego warto różnicować wymagania: powierzchnie współpracujące opisuje się ostrzej, a pozostałe zostawia się na poziomie adekwatnym do funkcji.
Właśnie dlatego dobrze opisane tolerancje i powierzchnie prowadzą nas do kolejnej rzeczy: różnych procesów obróbki, które trzeba zapisać trochę inaczej, nawet jeśli rezultat wygląda podobnie.
Jak inaczej opisać frezowanie, toczenie i gwinty
W CNC najczęściej mówimy o jednym detalu, ale z punktu widzenia technologii to już kilka różnych problemów. Frezowanie, toczenie, wiercenie i gwintowanie mają inne ograniczenia, inne ryzyka oraz inne miejsca, w których projekt potrafi „zaciąć się” na etapie produkcji. Ja lubię myśleć o tym tak: ten sam detal może być prosty geometrycznie, ale trudny technologicznie.
| Proces | Co warto doprecyzować | Typowy błąd |
|---|---|---|
| Frezowanie | Kieszenie, promienie wewnętrzne, minimalne grubości ścianek, fazy i głębokości | Zbyt mały promień wewnętrzny w stosunku do narzędzia albo brak informacji o głębokości kieszeni |
| Toczenie | Średnice, długości stopni, podcięcia, promienie przejść i współosiowość | Niejasne przejścia między średnicami i brak odniesienia do osi detalu |
| Wiercenie | Średnica, głębokość, czy otwór jest przelotowy, oraz faza wejściowa | Brak informacji, że otwór ma być ślepy albo że wymagana jest określona głębokość użyteczna |
| Gwintowanie | Standard gwintu, skok, klasa tolerancji, głębokość gwintu i głębokość pod wiercenie | Ogólne hasło „gwint M6” bez reszty danych |
Przy gwintach szczególnie ważne jest podanie standardu, na przykład M6x1, oraz klasy, jeśli ma znaczenie dla montażu. Dobrą praktyką jest też wskazanie, czy gwint ma być przelotowy, czy ślepy, bo to zmienia zarówno sposób wykonania, jak i kontrolę gotowego elementu.
Gdy proces jest już jasny, najłatwiej zauważyć błędy, które nie wyglądają groźnie na papierze, a w warsztacie potrafią zatrzymać cały temat.
Najczęstsze błędy, które psują wycenę i wykonanie
W większości zleceń problem nie leży w tym, że rysunek jest całkiem zły. Problem polega na tym, że jest prawie dobry, ale zostawia trzy istotne miejsca do interpretacji. To właśnie takie miejsca generują dodatkowe maile, opóźnienia i dopłaty.
- Brak jednostek - jeśli nie wiadomo, czy dokument jest w milimetrach, ryzyko błędu rośnie natychmiast, zwłaszcza przy eksporcie plików.
- Wymiary podane wielokrotnie - sprzeczne informacje między rzutami prowadzą do tego, że ktoś musi ręcznie wybierać „bardziej prawdopodobną” wersję.
- Tolerancje na wszystkim - zbyt ciasne wymagania na wymiarach niekrytycznych zwykle tylko podnoszą koszt i wydłużają czas produkcji.
- Brak materiału - bez tej informacji technologia nie dobierze właściwych parametrów skrawania ani nie oceni zachowania detalu po obróbce.
- Nieopisane gwinty i otwory - sam nominał bez głębokości, skoku i klasy tolerancji jest za mało precyzyjny.
- Brak odniesień bazowych - bez wskazania, od czego liczyć pozycje elementów, kontrola jakości nie ma jednego punktu odniesienia.
- Stara rewizja - w praktyce to jeden z najdroższych błędów, bo detal bywa wykonany zgodnie z dokumentem, ale niezgodnie z aktualnym projektem.
Ja zawsze powtarzam jedno: im mniej domysłów, tym mniej poprawek. A żeby tych domysłów było naprawdę mało, trzeba przejść od teorii do prostego, powtarzalnego sposobu przygotowania dokumentacji.
Jak przygotować dokumentację krok po kroku
Nie zaczynam od wymiarów. Zaczynam od funkcji części, bo to ona decyduje, które powierzchnie mają znaczenie, a które mogą być traktowane bardziej swobodnie. Dopiero potem układam dokument tak, żeby technologia, montaż i kontrola nie musiały niczego zgadywać.
- Określ funkcję detalu - ustal, czy część ma przenosić obciążenie, pasować do innego elementu, uszczelniać, prowadzić czy tylko stanowić element konstrukcyjny.
- Wybierz bazy pomiarowe - wskaż powierzchnie, od których będą liczone najważniejsze wymiary i pozycje otworów.
- Wyróżnij wymiary krytyczne - nie każdy wymiar musi mieć wysoką dokładność, ale te funkcjonalne muszą być jednoznaczne.
- Dodaj tolerancje tylko tam, gdzie są potrzebne - to jeden z najprostszych sposobów na ograniczenie kosztu bez utraty jakości.
- Opisz materiał i stan dostawy - stal, aluminium, stal nierdzewna czy tworzywo zmieniają sposób obróbki i końcowy efekt.
- Wpisz wymagania wykończeniowe - chodzi o chropowatość, fazy, gratowanie, anodowanie, cynkowanie albo inne wykończenie, jeśli ma wpływ na działanie części.
- Sprawdź, czy wszystkie otwory i gwinty są jednoznaczne - średnica, skok, głębokość, typ, a przy ślepych otworach także zapas na dno wiercenia.
- Zweryfikuj czytelność rysunku - jeśli trzeba długo szukać wymiaru albo rozszyfrowywać podpis, dokument jest jeszcze za mało praktyczny.
Tak przygotowany zestaw zwykle wystarcza, żeby warsztat mógł przejść od wyceny do wykonania bez zbędnych pytań. Warto jednak pamiętać o jeszcze jednej rzeczy: sama treść rysunku to nie wszystko, liczy się też to, co do niego dołączysz.
Co spakować do dokumentacji, żeby warsztat nie musiał zgadywać
Jeżeli chcesz skrócić drogę od zapytania do gotowego detalu, dołącz nie tylko rysunek, ale cały sensowny pakiet danych. Najlepiej sprawdza się wtedy, gdy ktoś po stronie wykonawcy może od razu ocenić wykonalność, ryzyko i sposób kontroli.
- plik 2D w PDF lub innym czytelnym formacie;
- model 3D, jeśli jest dostępny i aktualny;
- materiał oraz stan materiału, na przykład po walcowaniu, po cięciu lub po obróbce cieplnej;
- ilość sztuk i ewentualne serie powtarzalne;
- wymagane wykończenie powierzchni i obróbka dodatkowa;
- informacja, które wymiary są krytyczne i jak mają być kontrolowane;
- rewizja rysunku oraz data wersji;
- kontakt do osoby, która może szybko potwierdzić wątpliwości techniczne.
Dla mnie właśnie to odróżnia dokumentację „na pokaz” od dokumentacji produkcyjnej. Dobrze przygotowany zestaw nie tylko przyspiesza wycenę, ale też ogranicza ryzyko, że detal trzeba będzie poprawiać po pierwszej próbce. Jeśli ktoś chce realnie ułatwić sobie obróbkę CNC, to tu leży największa dźwignia.
