decyduje o tym, czy narzędzie będzie ciąć lekko, czy zacznie pchać materiał, grzać się i szybko się zużywać. W praktyce to jeden z tych parametrów, które potrafią poprawić proces bez ruszania samej maszyny, a źle dobrany potrafi zepsuć nawet dobrze ustawione stanowisko. Pochylenie powierzchni natarcia, czyli w praktyce to, co określa się jako kąt natarcia ostrza, wpływa na wiór, siły skrawania, temperaturę i trwałość krawędzi.
Najkrócej rzecz ujmując, to geometria, która steruje oporem, wiórem i żywotnością narzędzia
- Dodatnia geometria zwykle obniża siły skrawania i temperaturę, ale osłabia krawędź.
- Ujemna geometria wzmacnia ostrze i lepiej znosi cięższe warunki, lecz wymaga większej mocy.
- Wybór zależy od materiału, sztywności układu, rodzaju operacji i sposobu łamania wióra.
- Zbyt „ostra” geometria nie zawsze pomaga, bo może zwiększyć wykruszenia i drgania.
- W frezowaniu dochodzi jeszcze kąt wejścia w materiał, który mocno zmienia rozkład sił.
Jak czytać geometrię natarcia
Jeśli patrzę na narzędzie skrawające, zawsze zaczynam od pytania: jak wiór ma wejść na powierzchnię natarcia i gdzie ma się później odprowadzić. To właśnie ten detal rozstrzyga, czy krawędź będzie pracowała „lekko”, czy pod dużym obciążeniem i temperaturą. W uproszczeniu chodzi o pochylenie powierzchni, po której przesuwa się wiór, względem obrabianego materiału.

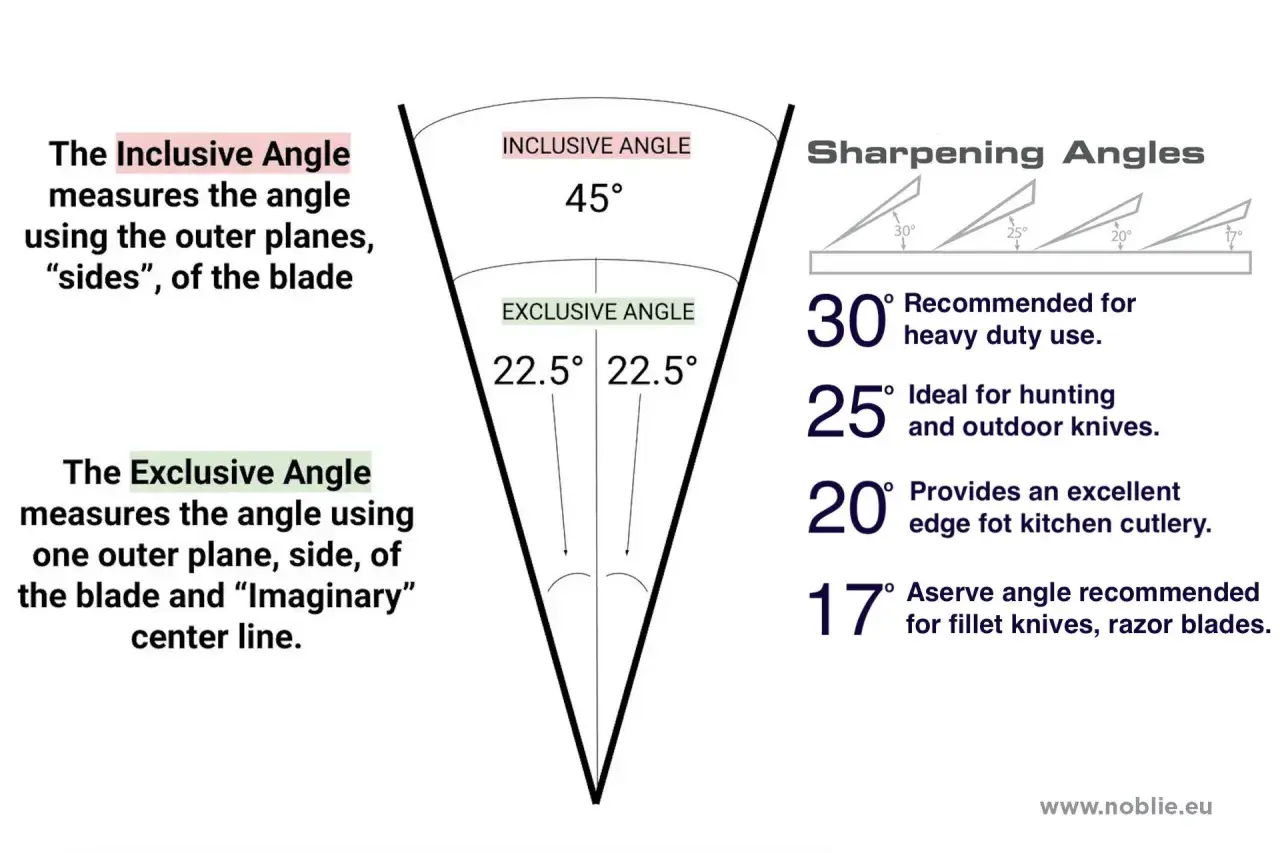

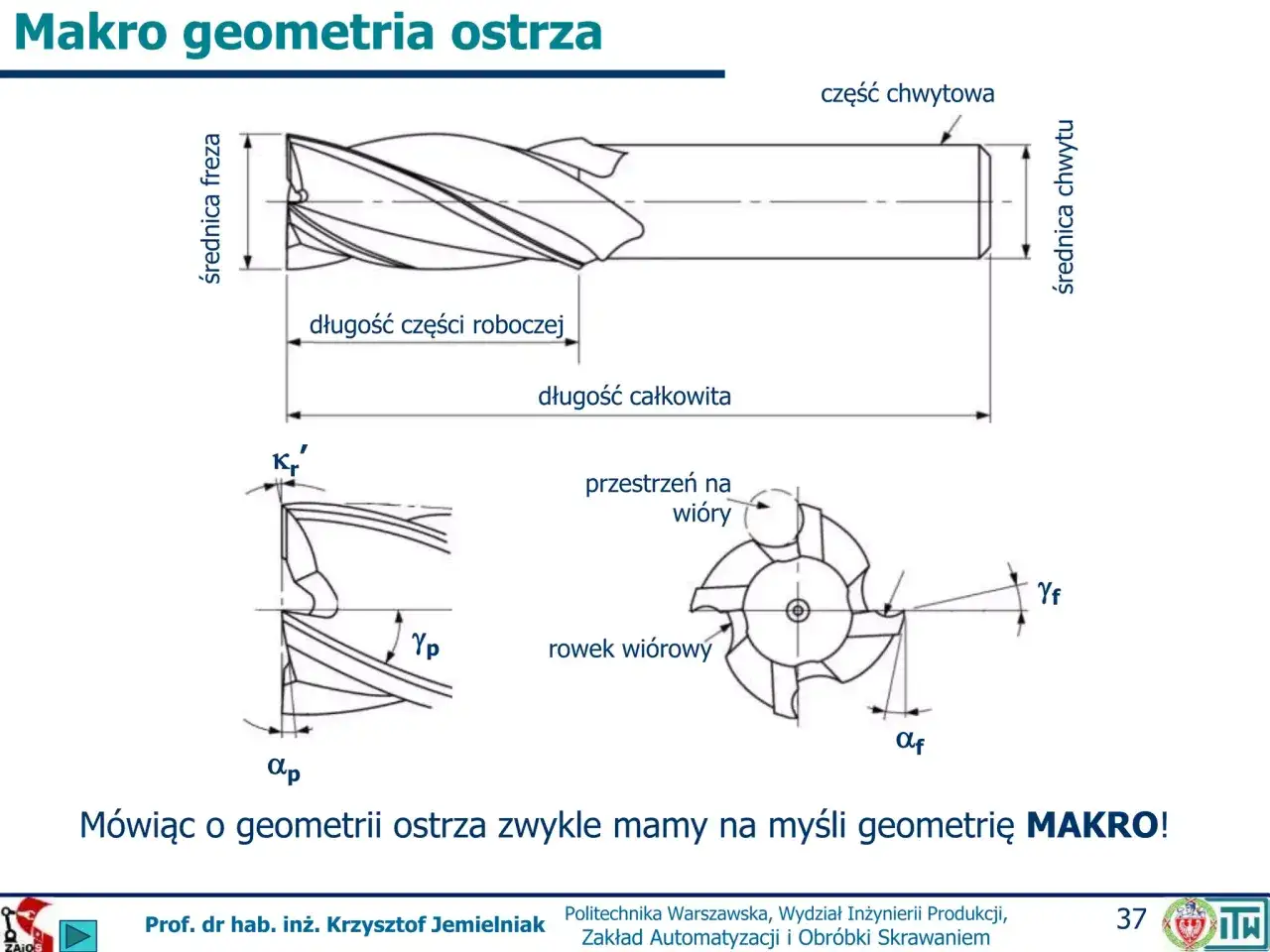

W katalogach i opisach technicznych spotkasz oznaczenia takie jak γ, czyli kąt natarcia. W praktyce nie wolno go mylić z kątem przyłożenia ani z kątem ostrza, bo każdy z tych parametrów wpływa na proces trochę inaczej. Kąt natarcia odpowiada głównie za sposób formowania wióra i opór skrawania, a nie za wszystko naraz.
Najprostszy test myślowy jest taki: im łatwiej materiał „ślizga się” po powierzchni natarcia, tym mniejsze są siły potrzebne do skrawania. Ale ta korzyść ma cenę. Bardziej dodatnia geometria daje ostrzejsze cięcie, lecz zmniejsza wytrzymałość samej krawędzi. Z kolei geometria ujemna robi odwrotną rzecz: wzmacnia krawędź, ale podnosi opory i temperaturę.
To dlatego ten parametr nigdy nie działa w próżni. Liczy się materiał, sztywność układu, wysięg narzędzia, rodzaj płytki i to, czy mówimy o zgrubnym zbieraniu materiału, czy o wykończeniu powierzchni. Ta zależność prowadzi wprost do najważniejszego praktycznego rozróżnienia: dodatnia, neutralna czy ujemna geometria.
Dodatnia, neutralna i ujemna geometria w praktyce
Najczęściej spotykam trzy warianty i każdy z nich ma sens w innym scenariuszu. Nie traktuję ich jak „lepszy” i „gorszy” wybór, tylko jak trzy różne odpowiedzi na trzy różne problemy. Poniżej zestawiam je w prosty sposób.
| Wariant | Co daje | Kiedy ma sens | Na co uważać |
|---|---|---|---|
| Dodatnia geometria | Mniejsze siły skrawania, niższa temperatura, łatwiejsze wejście w materiał | Aluminium, cienkościenne elementy, lekkie maszyny, wykańczanie, lżejsze warunki skrawania | Słabsza krawędź, większa wrażliwość na uderzenia i drgania |
| Neutralna geometria | Komfortowy kompromis między oporem a wytrzymałością | Procesy mieszane, gdy trzeba zachować równowagę między trwałością a kulturą skrawania | Rzadko jest idealna do najbardziej wymagających materiałów lub bardzo lekkich konstrukcji |
| Ujemna geometria | Wysoka wytrzymałość krawędzi, lepsza odporność na ciężkie warunki i przerywane skrawanie | Stal, żeliwo, cięższa obróbka zgrubna, stabilne stanowiska, większe głębokości skrawania | Większe siły, wyższa temperatura, większe zapotrzebowanie na moc |
W praktyce najwięcej błędów widzę wtedy, gdy ktoś próbuje jednym wariantem załatwić wszystko. Dodatnia geometria świetnie odciąża proces, ale nie zawsze przeżyje uderzenie w przerywanym skrawaniu. Ujemna daje spokój krawędzi, ale jeśli maszyna lub mocowanie są słabe, to zamiast stabilności pojawia się hałas, drgania i gorsza powierzchnia.
To rozróżnienie jest jeszcze ważniejsze, gdy dobiera się narzędzie do konkretnego materiału. I właśnie dlatego zawsze patrzę dalej niż na samą nazwę płytki.
Jak dobieram geometrię do materiału i operacji
Nie zaczynam od pytania „jaka płytka jest popularna”, tylko od pytania „co obrabiam i w jakich warunkach”. Dopiero potem dopasowuję geometrię natarcia. To podejście oszczędza czas, bo eliminuje przypadkowe decyzje, które wyglądają dobrze w katalogu, a na maszynie kończą się niestabilnym procesem.
Stale konstrukcyjne i nierdzewne
Przy stalach konstrukcyjnych często dobrze sprawdza się geometria z lekkim dodatnim nastawem, jeśli zależy mi na płynniejszym skrawaniu i niższym obciążeniu napędu. Przy nierdzewce sytuacja robi się bardziej wymagająca, bo materiał lubi umacniać się w warstwie wierzchniej, a to szybko mści się na źle dobranej geometrii. Tu szukam balansu między ostrością a odpornością krawędzi, zwłaszcza przy toczeniu wewnętrznym i cienkich ściankach.
Aluminium i metale nieżelazne
W aluminium zwykle stawiam na bardziej dodatnią geometrię, bo materiał łatwo się odkształca i potrafi się przyklejać do narzędzia. Taka geometria ułatwia odprowadzanie wióra i zmniejsza skłonność do narostu krawędziowego. To ważne, bo przy tym materiale nie wygrywa ten, kto ma „najmocniejszą” płytkę, tylko ten, kto utrzymuje czyste cięcie i dobrą jakość powierzchni.
Przeczytaj również: Obsługa CNC - jak przygotować detal i uniknąć błędów
Żeliwo i materiały trudniejsze
Przy żeliwie i części materiałów trudnoskrawalnych częściej akceptuję bardziej zachowawczą, czasem wręcz ujemną geometrię. Żeliwo z natury potrafi być ścierne, a cięższe warunki skrawania wymagają mocniejszej krawędzi. W takich przypadkach ważniejsza od samej „ostrości” jest odporność na ścieranie i stabilne prowadzenie wióra.
W frezowaniu dochodzi jeszcze jeden wymiar sprawy: kąt wejścia w materiał. To już nie jest dokładnie to samo co geometria powierzchni natarcia, ale oba parametry pracują razem i razem decydują o obciążeniu krawędzi. W praktyce w frezach czołowych spotyka się układy 90°, 45° albo około 10° wejścia, a każdy z nich inaczej rozkłada siły i grubość wióra.
Jeśli muszę wskazać jedną regułę, to brzmi ona prosto: im słabszy układ i im delikatniejszy detal, tym bardziej opłaca się szukać geometrii, która obniża opory. Im cięższe warunki i bardziej przerywany przebieg cięcia, tym większą wagę ma wytrzymałość krawędzi. I właśnie tu zaczyna się realna inżynieria procesu, a nie tylko dobór „ładnej” płytki.
Co ta geometria zmienia wiór, siły i trwałość narzędzia
Najbardziej praktyczne skutki widać na trzech poziomach: wiór, obciążenie i zużycie. Jeśli geometria jest dobrana sensownie, wiór odchodzi przewidywalnie, maszyna pracuje spokojniej, a narzędzie dłużej utrzymuje krawędź. Jeśli jest źle dobrana, proces zaczyna zdradzać to od razu: od hałasu, przez gorszą powierzchnię, aż po wykruszenia.
| Efekt | Co zwykle oznacza | Jak to widzę na maszynie |
|---|---|---|
| Niższe siły skrawania | Łagodniejsze wejście ostrza w materiał | Mniejszy pobór mocy, mniej drgań, łatwiejsze prowadzenie procesu |
| Wyższa wytrzymałość krawędzi | Bardziej zachowawcza geometria, zwykle mniej „ostra” | Lepiej znosi uderzenia i cięższe warunki, ale częściej podnosi temperaturę |
| Lepiej łamany wiór | Wiór nie ciągnie się i nie owija narzędzia | Łatwiejsza kontrola procesu i mniejsze ryzyko uszkodzenia powierzchni |
| Wyższa temperatura | Duże tarcie albo zbyt „tępa” geometria | Szybsze zużycie, przebarwienia, czasem narost krawędziowy lub mikrowykruszenia |
Warto też pamiętać, że sama geometria nie zastąpi poprawnego posuwu i głębokości skrawania. Zbyt mały posuw przy zbyt „otwartej” geometrii potrafi pogorszyć łamanie wióra, a zbyt duży przy słabej krawędzi po prostu ją przeciąży. Widziałem wiele sytuacji, w których winą obarczano płytkę, a problemem okazywało się ustawienie procesu.
To samo widać w frezowaniu: geometria, która dobrze odciąża narzędzie, może jednocześnie przenieść większą część sił w osi wrzeciona. Na stabilnej maszynie to zaleta, na słabym mocowaniu już niekoniecznie. Dlatego przy ocenie efektu patrzę nie tylko na zużycie krawędzi, ale też na zachowanie całego układu.
Najczęstsze błędy, które psują efekt
W warsztacie najczęściej nie przegrywa się przez jeden dramatyczny błąd, tylko przez kilka małych pomyłek złożonych razem. Najbardziej typowe widzę tutaj:
- Mylenie geometrii z „ostrością” narzędzia - ostrze może wyglądać agresywnie, a i tak pracować źle, jeśli nie pasuje do materiału.
- Dobór zbyt dodatni do ciężkich warunków - krawędź szybciej się wykrusza przy uderzeniu, przerywanym skrawaniu albo zbyt dużym obciążeniu.
- Dobór zbyt ujemny do lekkiej maszyny - rośnie zapotrzebowanie na moc, pojawiają się drgania i gorzej wychodzi powierzchnia.
- Ignorowanie sztywności mocowania - na słabym uchwycie nawet dobra geometria nie uratuje procesu.
- Wybór narzędzia bez myślenia o wiórze - jeśli wiór nie ma gdzie pójść, zaczyna psuć powierzchnię albo blokować proces.
- Próba ratowania wszystkiego chłodziwem - chłodzenie pomaga, ale nie skoryguje źle dobranej geometrii i parametrów.
- Przesadne liczenie na jedną płytkę do wszystkiego - uniwersalność ma granice, szczególnie przy różnych materiałach i różnych głębokościach skrawania.
Najgroźniejszy błąd jest jednak inny: uznanie, że skoro narzędzie „jakimś cudem” pracuje, to znaczy, że pracuje dobrze. W praktyce zły dobór często nie kończy się natychmiastową awarią. On po prostu podnosi koszt procesu po cichu: przez wyższe zużycie, gorszą jakość i mniejszą przewidywalność.
Jak sprawdzam, czy ustawienie działa na stanowisku
Nie potrzebuję do tego skomplikowanej diagnostyki. W większości przypadków wystarcza kilka prostych sygnałów z maszyny i z samego detalu. Gdy geometria jest trafiona, proces brzmi spokojniej, wiór układa się przewidywalnie, a powierzchnia po przejściu nie wymaga walki z dodatkowymi poprawkami.
- Patrzę na wiór - czy jest zwarty, czy nadmiernie długi, czy nie owija narzędzia i nie tworzy zatorów.
- Słucham procesu - narastający pisk, stukanie albo nierówny dźwięk często mówią więcej niż pierwszy rzut oka.
- Oglądam krawędź - wykruszenia, kraterowe zużycie, narost albo ślady tarcia zdradzają, że geometria nie współpracuje z materiałem.
- Sprawdzam powierzchnię - jeśli pojawia się falowanie, smużenie albo miejscowe pogorszenie, coś w układzie jest nie tak.
- Kontroluję obciążenie maszyny - wyraźnie większy pobór mocy lub niestabilny przebieg obciążenia zwykle oznaczają zbyt ciężkie warunki albo zbyt „tępą” geometrię.
Jeśli któryś z tych objawów pojawia się razem z drganiami, zwykle nie zaczynam od wymiany całego narzędzia. Najpierw koryguję to, co najłatwiej zmienia przebieg procesu: posuw, głębokość, wysięg, stan oprawy i dopiero potem samą geometrię. Taki porządek oszczędza czas i uczy, co naprawdę było źródłem problemu.
Warto też pamiętać, że poprawna geometria nie zawsze oznacza maksymalną wydajność. Czasem lepiej zrezygnować z agresywnego ustawienia i zyskać stabilność, bo to ona daje powtarzalność, a dopiero ona przekłada się na realną ekonomikę produkcji. W obróbce skrawaniem to właśnie stabilny proces najczęściej wygrywa z teoretycznie „mocniejszą” opcją.
Co zabieram z warsztatu przed kolejnym doborem płytki
Gdybym miał zostawić tylko jedną praktyczną zasadę, powiedziałbym tak: najpierw dopasuj geometrię do warunków, a dopiero potem podkręcaj parametry skrawania. Dobra decyzja w tym miejscu potrafi dać mniej drgań, lepszy wiór i dłuższą żywotność ostrza bez kosztownych zmian w parku maszynowym.
W codziennej pracy najlepiej sprawdza mi się myślenie w trzech krokach: materiał, stabilność, cel operacji. Jeśli te trzy elementy są jasne, dobór staje się dużo prostszy, a narzędzie przestaje być przypadkowym kompromisem. Właśnie tak podchodzę do geometrii ostrza, bo w praktyce to ona bardzo często decyduje o tym, czy proces skrawania jest spokojny, czy ciągle wymaga gaszenia pożarów.
