Dobór frezu w obróbce skrawaniem decyduje o tym, czy praca idzie płynnie, czy zamienia się w walkę z wibracjami, wiórem i słabą powierzchnią. Poniżej porządkuję najważniejsze rodzaje frezów, pokazuję ich zastosowanie w praktyce i wyjaśniam, na co patrzeć przy wyborze narzędzia do stali, aluminium oraz bardziej wymagających materiałów. To temat prostszy, niż wygląda, ale tylko wtedy, gdy patrzy się na frez przez pryzmat operacji, a nie samej nazwy.
Najpierw dopasuj frez do operacji, potem do materiału
- Frez czołowy sprawdza się przy planowaniu dużych płaszczyzn i szybkiej obróbce zgrubnej.
- Frez walcowo-czołowy jest najbardziej uniwersalny przy rowkach, kieszeniach i konturach.
- Frez kulisty i torusowy są najpraktyczniejsze przy profilach 3D, promieniach i wykańczaniu.
- Liczba ostrzy, powłoka i długość wysięgu często decydują o efekcie bardziej niż sama nazwa narzędzia.
- Aluminium zwykle lubi mniej ostrzy i lepsze odprowadzanie wióra, a stal większą sztywność i stabilność.
Jak czytam frez w praktyce warsztatowej
Wybierając narzędzie, nie zaczynam od katalogowej nazwy, tylko od pytania: co ma się wydarzyć w materiale. Inny frez biorę do planowania dużej powierzchni, inny do szerokiego rowka, a jeszcze inny do promienia w narożu albo powierzchni 3D. Właśnie dlatego samo słowo „frez” mówi niewiele, jeśli nie wiemy, czy chodzi o zgrubne zdejmowanie naddatku, czy o precyzyjne wykańczanie.
Najwygodniej myśleć o czterech zadaniach: planowaniu, rowkowaniu, profilowaniu i wykańczaniu. Taki podział od razu pokazuje, czy narzędzie ma pracować agresywnie, czy raczej lekko i dokładnie. Żeby to uporządkować, przejdę teraz do najważniejszych typów narzędzi używanych w frezowaniu.

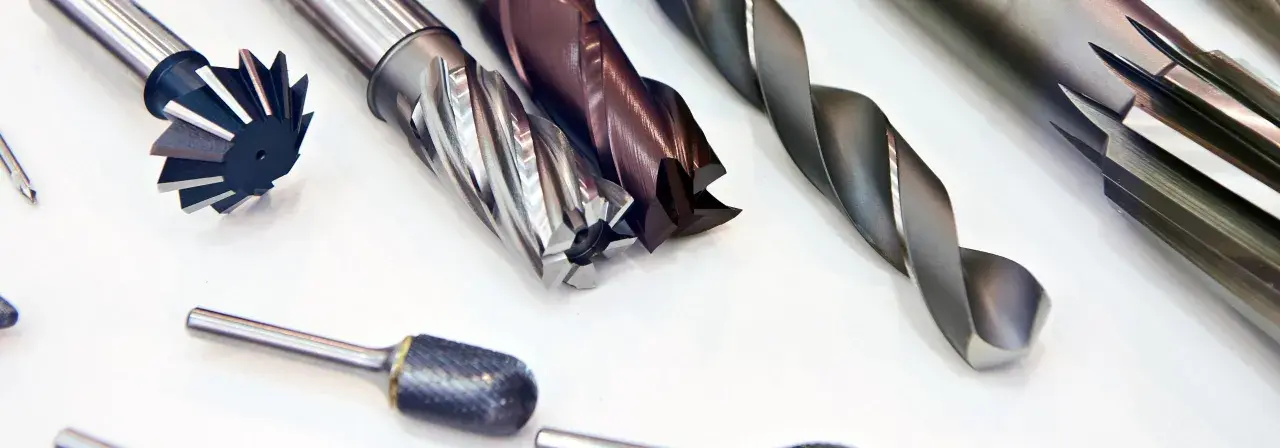

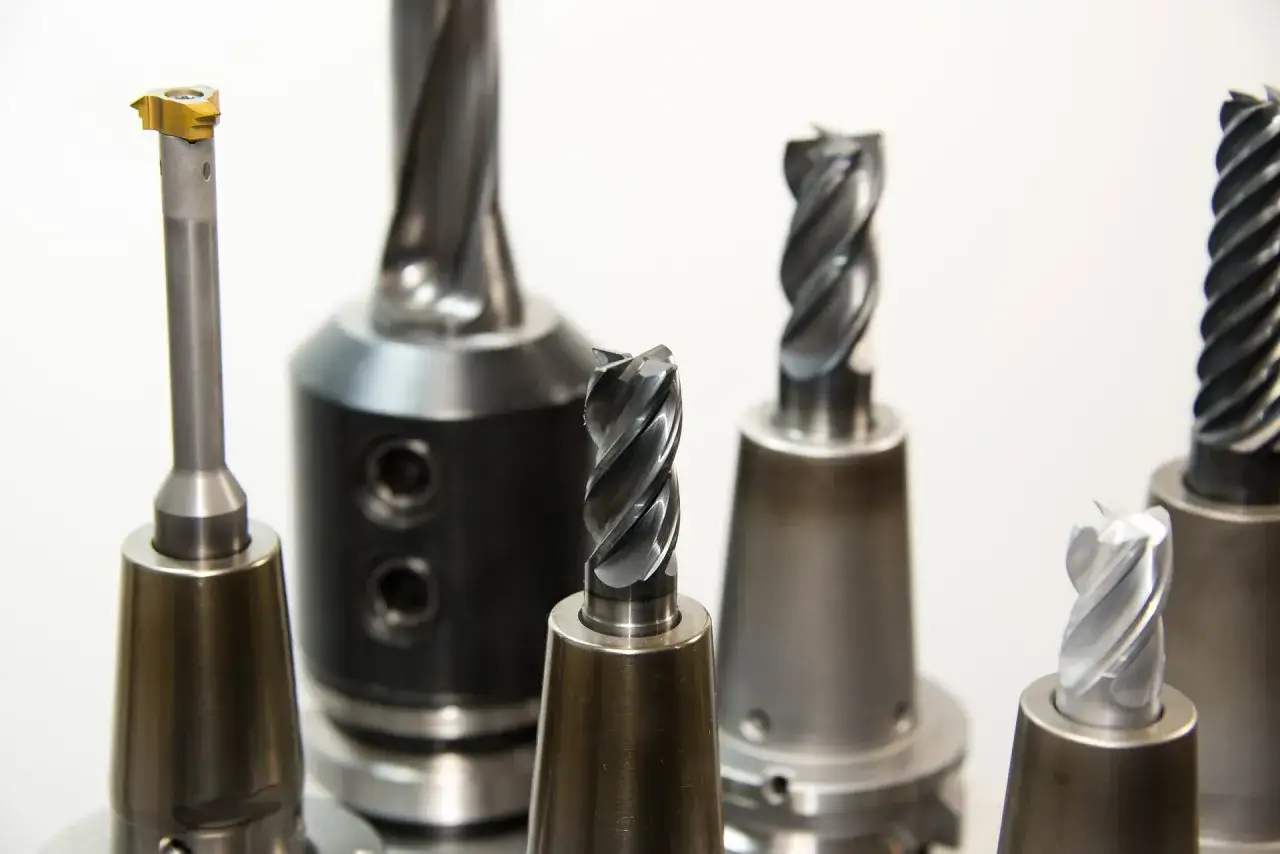

Najważniejsze typy frezów i do czego służą
W praktyce najczęściej spotykam kilka rodzin narzędzi, które pokrywają większość zadań frezarskich. Różnice między nimi nie są kosmetyczne: inny kształt ostrza oznacza inny odbiór wióra, inną sztywność i inny zakres zastosowań. Poniższa tabela porządkuje to bez zbędnej teorii.
| Typ frezu | Do czego służy | Co daje w praktyce | Gdzie ma ograniczenia |
|---|---|---|---|
| Frez czołowy | Planowanie dużych powierzchni i zgrubne zbieranie materiału | Szybka obróbka, dobra wydajność, równy ślad na płaszczyźnie | Wymaga stabilnej maszyny i sensownego prowadzenia wióra |
| Frez walcowo-czołowy / palcowy | Rowki, kieszenie, kontury, obróbka boczna | Najbardziej uniwersalne narzędzie do codziennych prac | Przy bardzo dużych powierzchniach jest mniej wydajny niż frez czołowy |
| Frez kulisty | Powierzchnie 3D, promienie, formy i wykańczanie kształtów | Łagodny ślad na powierzchni i dobra praca w profilach | Nie jest najlepszy do szybkiego zgrubnego usuwania materiału |
| Frez torusowy | Półwykańczanie, promienie przejściowe, powierzchnie wymagające większej trwałości krawędzi | Dobry kompromis między odpornością ostrza a jakością powierzchni | Nie zastąpi frezu kulistego w pełnym profilu 3D |
| Frez tarczowy | Szerokie rowki, nacięcia i przecinanie materiału | Precyzyjne prowadzenie w wąskim zakresie pracy | Ma sens głównie tam, gdzie geometria detalu wymaga takiego narzędzia |
| Frez piłkowy | Wąskie rozcięcia i przecinanie profili | Daje cienkie cięcie i dobrze sprawdza się przy podziale materiału | Jest narzędziem zadaniowym, nie uniwersalnym |
| Frez kształtowy | Specjalne profile, rowki T, jaskółczy ogon, uzębienia i detale o nietypowej geometrii | Wykonuje kształt, którego zwykły frez nie odtworzy poprawnie | Wysoka specjalizacja oznacza małą elastyczność zastosowań |
W praktyce największą różnicę robi to, czy narzędzie ma pracować w płaszczyźnie, w rowku, czy w profilu. Frez czołowy wygrywa przy dużych powierzchniach, walcowo-czołowy daje największą elastyczność, a kulisty i torusowy są niezastąpione przy kształtach 3D i łagodnym przejściu promieni. Do zadań specjalnych dochodzą jeszcze frezy T-slot, jaskółczy ogon i modułowe do uzębień, ale po takie narzędzia sięga się wtedy, gdy zwykły frez po prostu nie ma jak wykonać geometrii.
Sam kształt to jednak dopiero połowa decyzji. Równie mocno liczą się materiał narzędzia, liczba ostrzy i geometria krawędzi skrawającej, bo to one decydują o trwałości i kulturze pracy.
Materiał frezu i geometria ostrza robią większą różnicę niż sama forma
Jeśli miałbym wskazać jeden obszar, który początkujący najczęściej bagatelizują, byłby to właśnie materiał frezu. Dwa narzędzia o tej samej średnicy mogą zachowywać się zupełnie inaczej, jeśli jedno jest z HSS, a drugie z węglika spiekanego. Zmienia się sztywność, odporność na temperaturę, możliwości pracy na wyższych parametrach i to, jak długo narzędzie utrzyma geometrię ostrza.
| Materiał narzędzia | Kiedy ma sens | Co zyskujesz | Na co uważać |
|---|---|---|---|
| HSS / HSSE | Prostsze maszyny, niższe prędkości, prace pomocnicze i mniejsze serie | Niska cena wejścia, łatwiejsze ostrzenie, spora tolerancja błędów w ustawieniu | Szybciej traci ostrość niż węglik i gorzej znosi wysokie obciążenia |
| Węglik spiekany | CNC, produkcja seryjna, twardsze materiały i obróbka wymagająca sztywności | Większa wydajność, lepsza stabilność ostrza, możliwość pracy na wyższych parametrach | Nie lubi bicia, drgań i zbyt długiego wysięgu |
| Węglik z powłoką | Stal, stal nierdzewna, żeliwo i praca, w której istotna jest odporność termiczna | Lepsza odporność na zużycie i wyższa trwałość przy poprawnie dobranych parametrach | Powłoka nie naprawi złej geometrii ani źle dobranego posuwu |
| PKD / diament | Aluminium, materiały ścierne, tworzywa i kompozyty | Bardzo długa trwałość i świetna jakość powierzchni w odpowiednich materiałach | Wysoki koszt i ograniczone zastosowanie poza materiałami nieżelaznymi |
| CBN | Hartowane stale i wybrane materiały trudnoobrabialne | Dobra odporność na wysoką temperaturę i zużycie | To rozwiązanie specjalistyczne, a nie bazowe narzędzie do codziennej pracy |
Równie ważna jest geometria ostrza. 2-3 ostrza zwykle lepiej radzą sobie w aluminium, bo zostawiają więcej miejsca na wiór. 4 ostrza to rozsądny kompromis do stali i prac uniwersalnych. Frezy z 5-6 ostrzami pomagają przy wykańczaniu, ale potrzebują stabilnej maszyny i dobrego odbioru wióra, bo inaczej zamiast ciąć zaczynają grzać materiał.
Zwracam też uwagę na promień naroża, kąt helisy i rodzaj powłoki. Powłoki z rodziny TiAlN lub AlTiN dobrze znoszą temperaturę w stali, a przy aluminium często lepiej sprawdza się polerowana geometria lub powłoka ograniczająca przywieranie wióra. Sama powłoka nie zrobi cudów, ale potrafi wyraźnie wydłużyć życie frezu, jeśli reszta parametrów jest ustawiona rozsądnie.
Gdy już wiesz, z czego zrobione jest narzędzie i jak jest zbudowane, można sensownie dopasować je do konkretnego materiału obrabianego.
Jak dobrać frez do stali, aluminium i materiałów trudniejszych
W praktyce nie wybieram tego samego narzędzia do wszystkich stopów tylko dlatego, że mają podobny kształt. Materiał obrabiany narzuca warunki pracy: jedne materiały lubią odprowadzanie wióra, inne mocniej ścierają ostrze, a jeszcze inne potrafią się kleić do krawędzi skrawającej. Dlatego ten sam frez może być świetny w aluminium i przeciętny w stali nierdzewnej.
Stal konstrukcyjna i stal nierdzewna
Do stali najczęściej sięgam po frezy z węglika spiekanego, zwykle 4-ostrzowe, z geometrią nastawioną na stabilność. Przy nierdzewce szczególnie ważne są ostre krawędzie, dobra ewakuacja wióra i unikanie tarcia zamiast skrawania. Jeśli narzędzie ma duży wysięg albo detal jest cienkościenny, zaczyna się walka z drganiami, a wtedy nawet dobry frez traci przewagę.
Aluminium i stopy lekkie
W aluminium najlepiej pracują frezy 2- lub 3-ostrzowe, często z polerowanymi rowkami, które nie przyklejają wióra do krawędzi. Tu liczy się miejsce na wiór, a nie maksymalna liczba ostrzy. Zbyt „gęsty” frez w aluminium potrafi zapchać rowek i zostawić gorszą powierzchnię niż prostsze, ale lepiej dobrane narzędzie.
Przeczytaj również: Katalog płytek do noży tokarskich - jak wybrać właściwą?
Żeliwo, tworzywa i kompozyty
Żeliwo jest ścierne, więc bardziej liczy się odporność zużyciowa niż błyszczący katalogowy opis. Tworzywa wymagają ostrego narzędzia i kontroli temperatury, bo łatwo je stopić zamiast ciąć. Kompozyty to osobna historia: włókna szklane i węglowe szybko zużywają źle dobrany frez, dlatego tutaj nie opłaca się udawać, że „prawie każdy” frez da radę. W takich materiałach dedykowana geometria często oszczędza więcej czasu, niż kosztuje sam zakup narzędzia.
Połączenie materiału obrabianego z geometrią frezu porządkuje większość decyzji, ale nadal można łatwo popełnić kilka kosztownych błędów. Właśnie one najczęściej skracają życie narzędzia szybciej niż sam upływ czasu.
Najczęstsze błędy, które skracają życie frezu
Z doświadczenia widzę, że frez rzadko psuje się „sam z siebie”. Zwykle przyczyną jest zły dobór albo złe warunki pracy. To ważne, bo czasem wystarczy poprawić jeden element ustawienia, żeby narzędzie zaczęło pracować dwa razy spokojniej.
- Zbyt duży wysięg narzędzia - im dalej frez wystaje z oprawki, tym łatwiej o drgania, bicie i wykruszenie krawędzi.
- Ignorowanie bicia i oprawki - nawet dobry frez nie pracuje poprawnie, jeśli całość jest źle osadzona albo niedokładnie zaciśnięta.
- Dobór liczby ostrzy bez względu na materiał - w aluminium za dużo ostrzy utrudnia odprowadzanie wióra, a w stali zbyt mała liczba ostrzy potrafi obniżyć stabilność procesu.
- Praca na tępo - zużyty frez bardziej trze niż tnie, przez co rośnie temperatura i spada jakość powierzchni.
- Nieprawidłowy odbiór wióra - w kieszeniach i głębokich rowkach wiór potrafi zakleszczyć się szybciej, niż operator zdąży skorygować parametry.
- Wybór narzędzia do zbyt szerokiego zakresu zadań - uniwersalny frez bywa wygodny, ale rzadko jest najlepszy do operacji specjalnych.
Największy błąd, jaki sam regularnie obserwuję, to traktowanie frezu jak elementu „jednego użytku” do wszystkiego. A przecież narzędzie ma swoje warunki pracy, zakres obciążenia i granicę sensu ekonomicznego. Gdy te granice są przekroczone, rosną nie tylko koszty narzędzi, ale też ryzyko błędów wymiarowych i przestojów.
Skoro już wiadomo, czego unikać, łatwiej zbudować sensowny zestaw bazowy, który naprawdę pomaga w warsztacie zamiast tylko zajmować miejsce w szufladzie.
Mój praktyczny zestaw startowy do większości zadań frezarskich
Jeżeli ktoś pyta mnie, od czego zacząć kompletowanie narzędzi, odpowiadam bez wahania: od kilku pewnych modeli, które pokrywają większość codziennych prac. Nie ma sensu kupować od razu pełnej biblioteki frezów specjalnych. Lepiej mieć zestaw, który działa, i dopiero potem rozbudowywać go o narzędzia pod konkretne detale.
- Frez walcowo-czołowy 4-ostrzowy - baza do stali, kieszeni i uniwersalnej obróbki konturów.
- Frez 2-ostrzowy do aluminium - przydaje się tam, gdzie wiór musi szybko opuścić strefę skrawania.
- Frez kulisty - niezbędny przy promieniach, powierzchniach 3D i wykańczaniu kształtów.
- Frez torusowy - dobry kompromis do półwykańczania i pracy tam, gdzie naroże nie może być zbyt ostre.
- Frez do fazowania - pomaga przy krawędziach, zadziorach i przygotowaniu detali do dalszego montażu.
- Frez tarczowy lub piłkowy - warto mieć wtedy, gdy regularnie pojawiają się wąskie rowki albo przecinanie profili.
Znając rodzaje frezów, łatwiej dobrać narzędzie do zadania, a nie do samej nazwy z katalogu. W praktyce najlepiej zaczynać od kilku pewnych modeli, dbać o sztywne mocowanie i dopiero potem sięgać po frezy specjalne, kiedy rzeczywiście wymaga tego geometria detalu. To właśnie taki porządek daje najwięcej spokoju w pracy i najmniej niepotrzebnych kosztów.
