Tokarka wydaje się prostą maszyną, ale w praktyce o jej możliwościach decyduje współpraca kilku zespołów: łoża, wrzeciennika, suportu, konika i układu posuwów. Gdy rozumie się, jak to działa w środku, łatwiej ocenić dokładność obrabiarki, dobrać mocowanie i uniknąć błędów przy toczeniu. Poniżej rozkładam temat na części, które naprawdę mają znaczenie w obróbce skrawaniem.
Najważniejsze elementy tokarki i ich znaczenie w praktyce
- Obróbka odbywa się przez połączenie obrotu przedmiotu i ruchu posuwowego narzędzia.
- Łoże, wrzeciennik i prowadnice odpowiadają za sztywność oraz stabilność pracy.
- Suport i imak prowadzą nóż, a śruba pociągowa oraz wałek pociągowy sterują posuwem.
- Uchwyt, kły i podtrzymki decydują o tym, czy detal będzie trzymany pewnie i współosiowo.
- W tokarkach CNC zasada skrawania pozostaje podobna, ale napędy i sterowanie są bardziej zautomatyzowane.

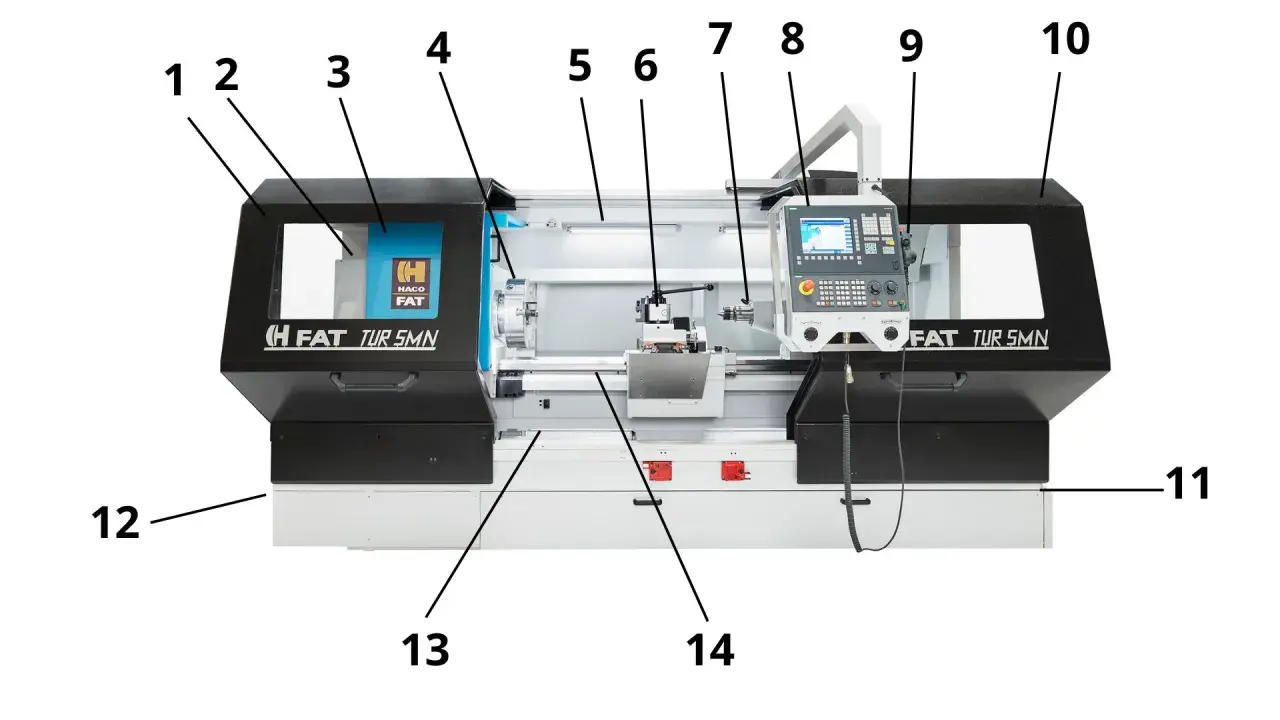

Z jakich zespołów składa się tokarka
Najprościej ujmując, tokarka pracuje wtedy, gdy przedmiot obraca się wokół własnej osi, a nóż wykonuje kontrolowany ruch posuwowy. To połączenie jest podstawą toczenia i właśnie ono odróżnia tokarkę od wielu innych obrabiarek.
| Element | Rola w maszynie | Co zwykle zdradza problem |
|---|---|---|
| Łoże | Stanowi bazę maszyny i prowadzi pozostałe zespoły | Drgania, trudność z utrzymaniem dokładności, nierówna praca |
| Wrzeciennik i wrzeciono | Przenoszą napęd na przedmiot obrabiany | Hałas, grzanie, wyczuwalny luz, bicie uchwytu |
| Suport | Przesuwa narzędzie wzdłuż i w poprzek detalu | Szarpanie, luzy na pokrętłach, nierówna powierzchnia |
| Konik | Podpiera dłuższe detale i może trzymać narzędzia do otworów | Rozjeżdżanie osi, trudność z osiowością, bicie przy toczeniu między kłami |
| Śruba pociągowa | Umożliwia precyzyjny posuw, zwłaszcza przy gwintowaniu | Gubienie skoku, nierówne gwinty |
| Wałek pociągowy | Napędza zwykły posuw mechaniczny | Brak płynności, skokowe prowadzenie narzędzia |
| Uchwyt i oprzyrządowanie | Mocują detal do obróbki | Bicie, wysuwanie się elementu, gorsze wykończenie |
W praktyce nie patrzę na tokarkę jak na zbiór osobnych części. To układ naczyń połączonych: słabe prowadnice psują powierzchnię, a źle dobrane mocowanie odbiera sens nawet dobremu wrzecionu. Gdy ten obraz jest już jasny, można przejść do szkieletu maszyny, bo to on decyduje o tym, czy całość zachowuje geometrię pod obciążeniem.
Łoże i wrzeciennik tworzą szkielet maszyny
Łoże jest bazą tokarki. To na nim opierają się prowadnice, po których poruszają się pozostałe zespoły. Im sztywniejsze i lepiej wykonane łoże, tym mniejsze ryzyko ugięć, drgań i utraty dokładności. W maszynach do metalu zwykle spotyka się ciężkie, żeliwne konstrukcje, bo masa dobrze tłumi wibracje.
Wrzeciennik jest z kolei sercem napędu. To w nim pracuje wrzeciono, łożyska, przekładnie i elementy zmiany prędkości obrotowej. Sama prędkość wrzeciona musi być dobrana do średnicy, materiału i rodzaju obróbki, dlatego w praktyce zakres obrotów bywa szeroki - od kilkudziesięciu do kilku tysięcy obr./min, zależnie od modelu i przeznaczenia maszyny.
Najważniejsze, na co zwracam uwagę, to nie sama moc silnika, ale stan łożysk, luz promieniowy wrzeciona i jakość pracy na różnych prędkościach. Jeśli wrzeciono hałasuje, grzeje się albo czuć na uchwycie niepokojące drgania, problem zwykle leży właśnie tutaj. To właśnie te detale przesądzają, czy tokarka nadaje się do precyzyjnej pracy, czy tylko do zgrubnego toczenia.
Gdy szkielet jest już stabilny, można przejść do zespołu, który faktycznie prowadzi nóż i decyduje o geometrii obrobionej powierzchni.
Suport i imak wykonują właściwe skrawanie
Suport odpowiada za ruch narzędzia względem obrabianego materiału. W klasycznej tokarki składa się on z kilku części: sań wzdłużnych, sań poprzecznych, sanek narzędziowych i mechanizmu obrotu górnej części. Dzięki temu można prowadzić nóż równolegle do osi wrzeciona, prostopadle do niej albo pod kątem, na przykład przy toczeniu stożków.
Na suporcie znajduje się imak nożowy, czyli uchwyt, który trzyma narzędzie skrawające. W warsztacie najlepiej sprawdzają się dwa rozwiązania: imak wielopozycyjny, który pozwala na szybkie zmiany noży, oraz imak szybkomocujący, wygodny przy częstych przezbrojeniach. W obu przypadkach liczy się sztywność zamocowania, bo nawet niewielkie odchylenie noża od osi potrafi zostawić ślad na powierzchni detalu.
Do zmiany kierunku i charakteru posuwu służy układ napędowy oparty o wałek pociągowy i śrubę pociągową. Śruba pociągowa jest istotna przede wszystkim przy gwintowaniu, bo zapewnia precyzyjną zgodność ruchu narzędzia z obrotem wrzeciona. Wałek pociągowy odpowiada za zwykły posuw wzdłużny i poprzeczny przy toczeniu. Ta różnica ma znaczenie: początkujący często mylą oba elementy, a potem dziwią się, że maszyna zachowuje się inaczej przy gwincie niż przy zwykłym toczeniu.
Jeśli suport ma luzy albo pokrętła pracują nierówno, trudno liczyć na dobrą powtarzalność. Nawet sprawne wrzeciono nie uratuje sytuacji, gdy narzędzie nie porusza się płynnie. Z tej przyczyny poświęcam tyle samo uwagi prowadzeniu noża, co samemu mocowaniu detalu.
Mocowanie przedmiotu decyduje o bezpieczeństwie i jakości
Dobór sposobu mocowania w tokarkach jest ważniejszy, niż wielu osobom się wydaje. To od niego zależy nie tylko dokładność, ale też bezpieczeństwo operatora. Najczęściej spotyka się uchwyty trzyszczękowe, czteroszczękowe, toczenie między kłami oraz podtrzymki do dłuższych elementów.
| Sposób mocowania | Kiedy ma sens | Największa zaleta | Ograniczenie |
|---|---|---|---|
| Uchwyt trzyszczękowy | Detale okrągłe i sześciokątne, szybka praca | Szybkie centrowanie | Mniejsza swoboda korekty współosiowości |
| Uchwyt czteroszczękowy | Detale nieregularne i prace wymagające dokładnego ustawienia | Każdą szczękę można regulować osobno | Wymaga więcej czasu przy ustawianiu |
| Toczenie między kłami | Długie wałki i obróbka wymagająca bardzo dobrej osiowości | Dobra współosiowość na całej długości | Trzeba wcześniej wykonać nakiełki |
| Podtrzymka stała lub ruchoma | Elementy smukłe, podatne na ugięcie | Ogranicza drgania i wyboczenie | Wymaga poprawnego ustawienia i kontroli docisku |
Przy długich wałkach dobrze sprawdza się zasada, że jeśli długość jest około 10 razy większa od średnicy, bez podparcia zaczynają się pojawiać drgania i ugięcie. Wtedy sama ostrość noża nie wystarczy, bo problemem staje się sztywność układu. Dla mnie to jeden z tych momentów, w których widać, czy ktoś myśli o obróbce jak o procesie, czy tylko o włączeniu maszyny.
W tej sekcji warto też pamiętać o drobiazgach: nakiełek, czyli niewielkie zagłębienie osiowe na końcu wałka, nie jest ozdobą, tylko punktem odniesienia dla kłów. Z kolei tarcza zabierakowa i zabierak przenoszą napęd na detal obrabiany między kłami. To proste rozwiązania, ale bez nich toczenie wielu elementów byłoby po prostu niepewne. Takie mocowanie od razu wpływa na dokładność, a to prowadzi do pytania o samą sztywność i kulturę pracy maszyny.
Jak konstrukcja wpływa na dokładność, sztywność i zakres obróbki
W tokarkach nie liczy się wyłącznie moc silnika. O wiele ważniejsza bywa sztywność całej konstrukcji, stan prowadnic, precyzja ustawienia konika i brak nadmiernych luzów. Dobrze zaprojektowana maszyna tłumi drgania, utrzymuje oś obrotu i pozwala pracować z mniejszym ryzykiem falowania powierzchni.
Najczęstsze błędy, które widzę w praktyce, są bardzo podobne:
- zbyt duży wysięg noża z imaka, przez co narzędzie zaczyna drgać,
- mocowanie zbyt długiego elementu bez podparcia,
- ignorowanie luzów na prowadnicach i śrubach posuwowych,
- dobieranie zbyt wysokiej prędkości obrotowej do średnicy i materiału,
- ustawienie noża poza osią, co pogarsza powierzchnię i obciąża detal.
Jeśli maszyna zaczyna „śpiewać” podczas pracy, zwykle nie chodzi o przypadek, tylko o sumę kilku drobnych odchyleń. Nierówne mocowanie, za duży posuw albo zbyt słabe podparcie bardzo szybko kończą się drganiami samowzbudnymi, czyli charakterystycznym chropowieniem i falowaniem powierzchni. Tokarka może być dobra technicznie, ale bez poprawnej obsługi i właściwych ustawień nadal da słaby efekt.
Z tego samego powodu warto rozumieć, co zmienia się między maszynami klasycznymi a CNC. Sama idea toczenia pozostaje ta sama, ale sposób sterowania i poziom automatyzacji są już zupełnie inne.
Tokarka uniwersalna i CNC różnią się bardziej sterowaniem niż zasadą pracy
W obu przypadkach detal obraca się, a narzędzie wykonuje posuw. Różnica polega na tym, kto i w jaki sposób steruje ruchem. W tokarce uniwersalnej robi to operator za pomocą pokręteł, dźwigni i układu przekładni. W CNC ruchy realizują napędy osi, a geometrię przejść zapisuje program.
| Cecha | Tokarka uniwersalna | Tokarka CNC |
|---|---|---|
| Sterowanie | Ręczne, z udziałem operatora | Programowe, z automatyzacją osi |
| Posuw | Wałek pociągowy, śruba pociągowa, skrzynka posuwów | Napędy osi i śruby kulowe |
| Powtarzalność | Dobra przy doświadczonym operatorze | Bardzo wysoka w produkcji seryjnej |
| Elastyczność | Świetna do pojedynczych prac i napraw | Lepsza przy powtarzalnych detalach i większych seriach |
| Próg wejścia | Niższy, łatwiejszy do nauki podstaw | Wyższy, wymaga programowania i kontroli procesu |
Z mojego punktu widzenia tokarka uniwersalna nadal ma ogromny sens tam, gdzie liczy się szybka reakcja operatora, pojedyncze sztuki i naprawy warsztatowe. CNC wygrywa wtedy, gdy trzeba utrzymać stałą jakość przez dłuższy czas i ograniczyć wpływ człowieka na każdy ruch narzędzia. To nie jest wybór „lepsza-gorsza”, tylko wybór pod zadanie. Została jeszcze jedna rzecz: jak ocenić stan maszyny, zanim zacznie się na niej pracować albo zanim podejmie się decyzję o zakupie.
Na co zwracam uwagę przy ocenie maszyny przed zakupem lub pracą
Przy ocenie budowy tokarki zwracam uwagę najpierw na prowadnice, potem na wrzeciono i dopiero na dodatki, takie jak osłony czy wyposażenie cyfrowe. To właśnie te podstawowe elementy najczęściej mówią prawdę o stanie maszyny. Nawet dobrze wyglądająca obrabiarka może mieć zużyte łoże, wyrobiony suport albo problem z osiowością konika.
- Sprawdzam, czy suport porusza się płynnie na całej długości łoża.
- Oglądam prowadnice pod kątem wytarć, zarysowań i nierównego zużycia.
- Oceniam luz wrzeciona i kulturę pracy przy różnych obrotach.
- Kontroluję, czy konik trafia w oś i czy pinola wysuwa się bez zacięć.
- Patrzę, czy uchwyt trzyma detal stabilnie i nie generuje nadmiernego bicia.
- Sprawdzam działanie posuwów, hamulca, chłodzenia i podstawowych zabezpieczeń.
Jeśli maszyna ma pracować regularnie, warto też zwrócić uwagę na stan smarowania i nawyki obsługowe. Czyszczenie wiórów, smarowanie prowadnic i kontrola luzów zajmują niewiele czasu, a potrafią realnie wydłużyć życie obrabiarki. Dobrze utrzymana tokarka nie musi być nowa, żeby robić dokładną robotę. W praktyce to właśnie codzienna dyscyplina najdłużej trzyma precyzję całego układu.
Drobne nawyki, które utrzymują tokarkę w formie
Jeżeli miałbym wskazać jedną rzecz, która najbardziej pomaga w długiej eksploatacji, byłaby to konsekwencja w drobiazgach. Po każdej zmianie warto usunąć wióry z prowadnic, sprawdzić poziom smarowania i upewnić się, że żaden element mocujący nie poluzował się podczas pracy. To brzmi banalnie, ale właśnie takie nawyki najbardziej wydłużają żywotność maszyny.
Warto też pamiętać o rozgrzaniu wrzeciona przed dokładniejszą obróbką, szczególnie jeśli tokarka ma pracować przez dłuższy czas. Kilka minut spokojnej pracy na niższych obrotach stabilizuje temperaturę łożysk i zmniejsza ryzyko „uciekania” wymiaru. Dla precyzyjnej obróbki to drobiazg, który robi różnicę.
Jeśli chcę zostawić jedną praktyczną myśl na koniec, to taką: dobra tokarka nie wybacza chaosu, ale bardzo dobrze odwdzięcza się za porządek, regularny przegląd i rozsądny dobór mocowania. I właśnie dlatego warto rozumieć jej konstrukcję nie tylko teoretycznie, lecz także od strony codziennej pracy w warsztacie.
