Katalog płytek do noży tokarskich - jak wybrać właściwą?

Dobry katalog płytek do noży tokarskich porządkuje wybór szybciej niż rozmowa o samym kształcie ostrza. W praktyce liczą się przede wszystkim materiał obrabiany, geometria płytki, promień naroża, łamacz wióra i to, czy układ skrawania jest sztywny. Ten artykuł pokazuje, jak czytać taki katalog tak, żeby wybrać płytkę pod obróbkę skrawaniem, a nie pod sam symbol z opakowania.

Co katalog płytek naprawdę mówi o narzędziu

Ja traktuję katalog nie jak listę produktów, ale jak skrót całej logiki doboru. Jedna płytka może pasować do oprawki mechanicznie, a jednocześnie kompletnie nie pasować do zadania, jeśli ma złą geometrię, zbyt mały margines bezpieczeństwa albo niewłaściwy gatunek materiału. Właśnie dlatego katalog jest tak ważny: pokazuje nie tylko symbol części, lecz także zakres obróbki, materiał ostrza, sugerowane zastosowanie i ograniczenia.

W dobrze przygotowanym katalogu znajdziesz zwykle informacje o kształcie płytki, kącie przyłożenia, tolerancji, sposobie mocowania, wielkości, grubości i promieniu naroża. Do tego dochodzi łamacz wióra, czyli profil na górnej powierzchni płytki, który steruje tym, jak wiór się zwija i odchodzi od narzędzia. Coraz częściej katalog online opiera się na danych zgodnych z ISO 13399, więc łatwiej porównać parametry między markami bez ręcznego rozszyfrowywania każdej kartki PDF.

To ważne, bo ten sam kształt może występować w kilku wersjach materiałowych i geometrycznych. Z zewnątrz wyglądają podobnie, ale jedna będzie lepsza do wykańczania cienkościennego detalu, a druga do mocniejszego zgrubiania. Gdy już wiem, co katalog obiecuje, przechodzę do symboli, bo to one najszybciej odsiewają pozornie podobne opcje.

Jak czytać oznaczenia w katalogu bez zgadywania

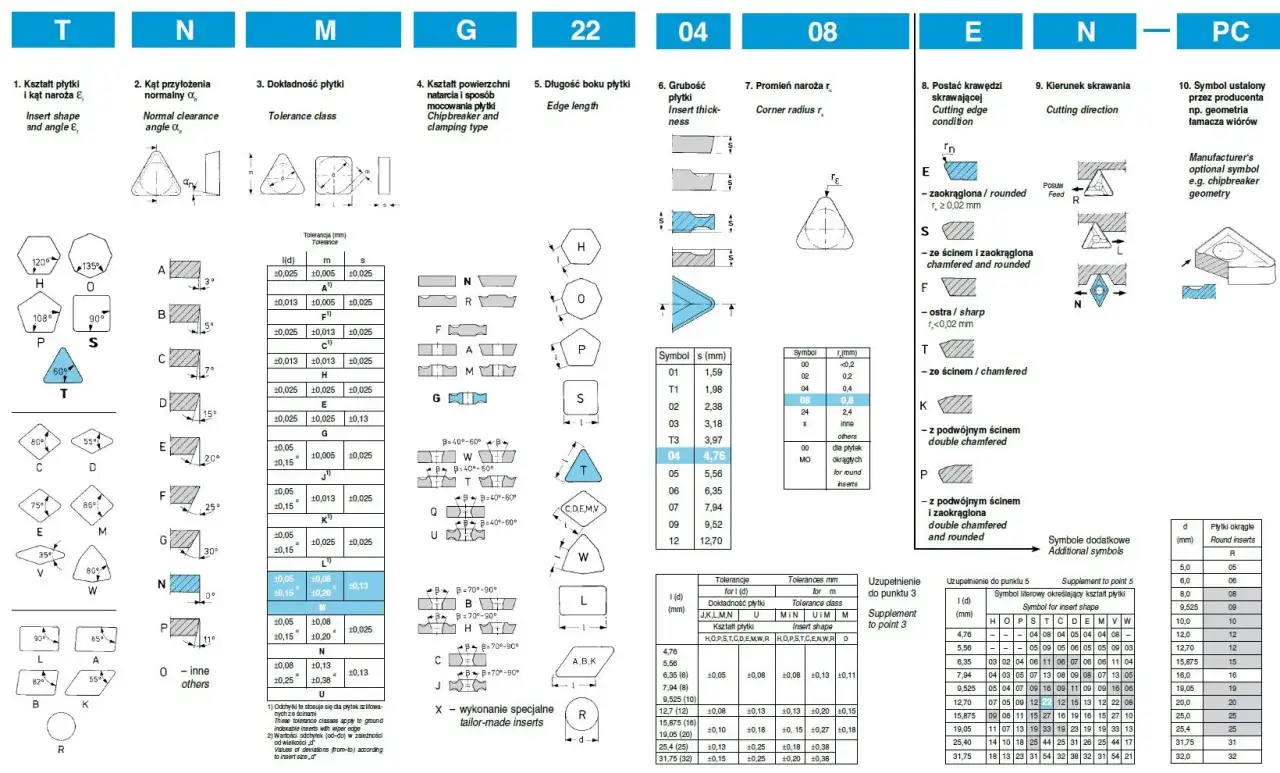

Ja zawsze zaczynam od zastosowania, a dopiero później patrzę na kod produktu. W praktyce oznaczenie płytki zwykle prowadzi od kształtu, przez kąt przyłożenia i tolerancję, aż po sposób mocowania, wielkość i promień naroża. To nie jest tylko formalność. Każdy z tych elementów mówi coś innego o tym, jak płytka będzie pracowała pod obciążeniem.

Najprościej myśleć o tym tak: kształt decyduje o dostępie do detalu, geometria o przebiegu skrawania, a promień naroża o kompromisie między trwałością a jakością powierzchni. Jeśli płytka ma być użyta do toczenia zewnętrznego na zwykłej stali, a jednocześnie katalog pokazuje wariant do delikatnego wykańczania, sam symbol „pasuje” jeszcze niczego nie gwarantuje. Trzeba sprawdzić, czy narzędzie odpowiada rzeczywistemu zadaniu.

• Kształt pokazuje, czy płytka daje dostęp do trudno dostępnych miejsc.
• Geometria podpowiada, czy narzędzie lepiej pracuje przy wykańczaniu, średnim skrawaniu czy zgrubianiu.
• Promień naroża wpływa na odporność krawędzi i jakość powierzchni.
• Łamacz wióra mówi, przy jakim posuwie i głębokości skrawania wiór będzie kontrolowany.
• Tolerancja i mocowanie decydują o stabilnym osadzeniu w oprawce.

Jeśli ten etap jest zrobiony dobrze, wybór materiału obrabianego staje się prostszy, bo katalog zaczyna zawężać opcje zamiast je mnożyć. I właśnie tutaj najwięcej praktycznej wartości dają grupy ISO, które rozdzielają zastosowania według materiału.

Dobór płytki do materiału obrabianego

Ja w praktyce rozdzielam dobór płytki przede wszystkim przez materiał, a dopiero później przez markę czy konkretny symbol. To materiał mówi katalogowi najwięcej o tym, jakie ostrze będzie trwałe, a jakie zacznie się wykruszać po kilku przejściach. W katalogach najczęściej spotkasz grupy ISO P, M, K, N, S i H, bo właśnie one porządkują typowe zadania w toczeniu.

Najbardziej praktyczna zasada jest prosta: jeśli katalog prowadzi Cię do materiału niezgodnego z grupą ISO, to nawet dobra cena nie zrekompensuje słabego rezultatu. Ja szczególnie uważnie patrzę na nierdzewkę, aluminium i twarde materiały, bo tam błędy w doborze ujawniają się najszybciej. Gdy materiał jest już ustawiony poprawnie, trzeba dopasować geometrię, łamacz wióra i promień naroża, bo to właśnie one robią największą różnicę w samej pracy narzędzia.

Geometria, łamacz wióra i promień naroża robią większą różnicę niż sama nazwa płytki

Producentom zwykle wystarczą trzy podstawowe rodziny geometrii: do wykańczania, do pracy średniej i do zgrubiania. Ja zaczynam od pytania, czy w danym procesie ważniejsza jest jakość powierzchni, czy bezpieczeństwo krawędzi. Przy wykańczaniu liczą się małe siły skrawania i stabilny wiór, przy zgrubianiu wygrywa odporność ostrza i bezpieczeństwo przy większym ap oraz większym posuwie.

Łamacz wióra ma dopasować kształt wióra do realnych parametrów pracy. Jeśli jest zbyt agresywny przy małym posuwie, wiór nie łamie się prawidłowo i zaczyna ciągnąć się po detalu. Jeśli jest zbyt łagodny przy mocnym skrawaniu, wiór staje się niekontrolowany i zaczyna przeszkadzać w procesie. To dlatego katalog nie powinien być czytany bez odniesienia do f, ap i warunków chłodzenia.

Promień naroża też działa w logice kompromisu. Mniejszy promień, najczęściej w praktyce 0,2-0,4 mm, lepiej sprawdza się przy wykańczaniu i niższych siłach skrawania. Większy, na przykład 0,8-1,6 mm, daje mocniejszą krawędź i lepiej znosi zgrubianie, ale wymaga sztywniejszego układu. Ja patrzę na to bardzo prosto: jeśli detal lub oprawka ma tendencję do drgań, nie dokręcam agresji tylko dlatego, że katalog pokazuje „mocniejszy” wariant.

Gdy geometria jest już dobrana, zostaje ostatni duży kompromis konstrukcyjny, czyli wybór między płytką dodatnią a ujemną. I to jest moment, w którym wielu użytkowników popełnia najwięcej kosztownych pomyłek.

Kiedy wybrać płytkę dodatnią, a kiedy ujemną

Ja wybieram płytkę dodatnią wtedy, gdy układ jest mniej sztywny, detal cienkościenny albo priorytetem jest niższa siła skrawania. Taka płytka ma zwykle bardziej „lekki” przebieg cięcia, więc łatwiej pracuje na delikatniejszych maszynach i przy wykańczaniu. Minusem bywa mniejsza liczba użytecznych krawędzi albo nieco słabsza odporność przy cięższym zgrubianiu.

Płytka ujemna ma z kolei mocniejszą krawędź i często daje więcej użytecznych ostrzy, więc bywa bardziej ekonomiczna przy stabilnej, mocnej maszynie i większym ubytku materiału. Jej cena jednostkowa nie zawsze jest niższa, ale koszt na krawędź potrafi wyjść korzystniej. W praktyce dobrze sprawdza się tam, gdzie układ jest sztywny, a operator chce bezpiecznie wykorzystać większe obciążenie narzędzia.

Nie traktuję tej decyzji zero-jedynkowo, bo obie konstrukcje mają sens w innych warunkach. Błąd zaczyna się wtedy, gdy ktoś wybiera ujemną płytkę do lekkiej, długiej i podatnej na drgania aplikacji albo dodatnią do ciężkiego zgrubiania na sztywnej maszynie. Taki wybór można obronić tylko na papierze, a nie przy realnym cięciu. I właśnie dlatego warto znać najczęstsze pułapki, zanim zamówienie trafi do koszyka.

Najczęstsze błędy przy wyborze z katalogu

• Patrzenie tylko na kształt - płytka może pasować do oprawki, ale zupełnie nie pasować do materiału albo geometrii cięcia.
• Wybór zbyt dużego promienia naroża - zwiększa siły skrawania i często pogarsza zachowanie przy drganiach.
• Ignorowanie łamacza wióra - bez tego wiór potrafi stać się długi, gorący i niebezpieczny.
• Zakup bez sprawdzenia oprawki - ta sama płytka może występować w kilku wariantach mocowania i nie każdy pasuje do konkretnego noża.
• Zbyt uniwersalny wybór do trudnego materiału - nierdzewka, tytan czy stal hartowana zwykle wymagają bardziej świadomego doboru.
• Pomijanie parametrów zalecanych przez producenta - bez odniesienia do vc, f i ap trudno ocenić, czy płytka będzie pracować stabilnie.

Ja najczęściej widzę jeden wspólny mianownik: użytkownik kupuje płytkę „na wszelki wypadek”, a potem próbuje ratować proces zmianą obrotów albo posuwu. To działa tylko chwilowo, bo źle dobrana płytka i tak ujawnia swoje ograniczenia. Na końcu i tak wracam do prostego checklistu przed zamówieniem, bo właśnie tam wychodzi, czy katalog został dobrze odczytany.

Co sprawdzam przed zamówieniem, żeby katalog był realną pomocą

Przed zakupem zapisuję sobie kilka rzeczy, które później oszczędzają powtórnego zamówienia. W praktyce chodzi nie o sam numer katalogowy, ale o pełny kontekst pracy: materiał, typ operacji, sztywność układu, dostępna moc, sposób chłodzenia i wymagania dotyczące powierzchni. Bez tego nawet świetnie wyglądający symbol potrafi rozczarować.

• Materiał obrabiany i jego stan, na przykład surowy, po obróbce cieplnej albo po odlewie.
• Typ operacji, czyli wykańczanie, zgrubianie, rowkowanie, toczenie wewnętrzne albo zewnętrzne.
• Sztywność detalu i wysięg narzędzia.
• Dostępna moc maszyny oraz zakres obrotów i posuwów.
• Kompatybilność płytki z oprawką, śrubą i elementem dociskowym.
• Wymagany promień naroża i jakość powierzchni, jakiej naprawdę oczekujesz.
• Zalecany zakres vc, f i ap z katalogu, a nie tylko sam numer płytki.

Gdybym miał zostawić jedną zasadę, byłaby bardzo prosta: katalog ma potwierdzać decyzję, którą już zawęziłeś materiałem i procesem, a nie zastępować analizę obróbki. Właśnie tak działa dobór, który daje przewidywalne zużycie, lepszy wiór i mniej przypadkowych zakupów. Jeśli trzymasz się tej kolejności, katalog płytek tokarskich staje się narzędziem technicznym, a nie zbiorem nazw do zgadywania.
