Planowanie na tokarce to jedna z tych operacji, które z pozoru wyglądają prosto, a w praktyce decydują o jakości całego detalu. Jednym z najczęstszych przypadków jest toczenie poprzeczne, czyli zdejmowanie materiału z czoła elementu ruchem prostopadłym do osi obrotu. W tym artykule pokazuję, kiedy ta operacja ma sens, jak dobrać narzędzie i parametry oraz jak uniknąć błędów, które zostawiają stożek, zadzior albo wyraźne ślady po nożu.
Najkrócej planowanie daje bazę, od której zaczyna się poprawna geometria detalu
- Ruch noża idzie promieniowo, a nie wzdłuż osi, dlatego powstaje płaskie czoło.
- Najlepiej sprawdza się przy wałkach, tarczach, kołnierzach, tulejach i końcówkach prętów.
- Najważniejsze są trzy rzeczy: wysokość ostrza, sztywność mocowania i dobór posuwu.
- Na cienkich lub długich detalach trzeba ograniczyć siłę skrawania, bo łatwo o ugięcie i falę na powierzchni.
- Do wykańczania zwykle wystarcza mniejszy posuw i lżejsza głębokość skrawania niż przy zgrubnym przejściu.

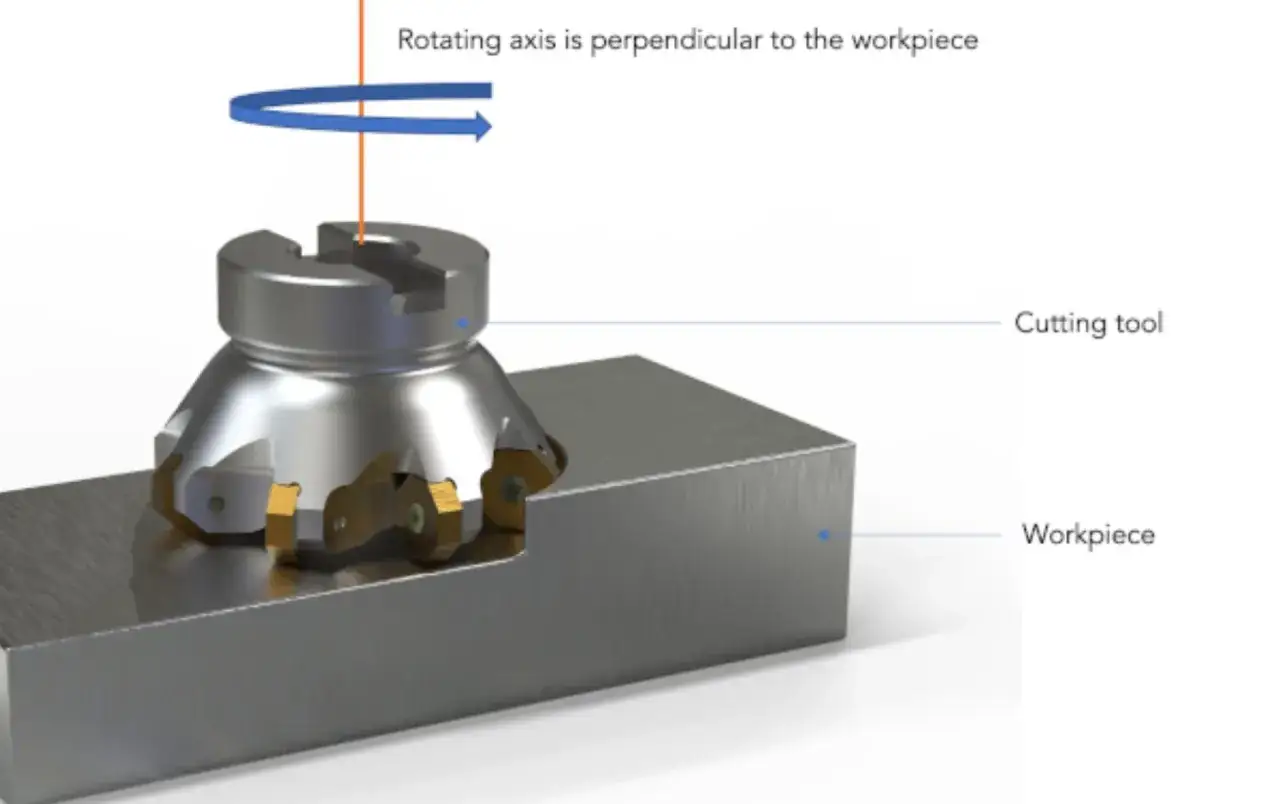

Na czym polega planowanie na tokarce
W tej operacji przedmiot obraca się wokół własnej osi, a nóż przesuwa się promieniowo, od zewnętrznej średnicy w stronę środka lub odwrotnie. W praktyce skrawam więc powierzchnię czołową, a nie walcową, i właśnie dlatego wynik jest tak ważny przy ustalaniu długości detalu, baz pomiarowych czy miejsc pod dalszą obróbkę.
Ja traktuję tę operację jako punkt odniesienia. Jeśli czoło jest równe, prostopadłe i pozbawione zadzioru, kolejne przejścia idą szybciej, a pomiar ma sens. Jeśli na początku zrobi się błąd, potem zwykle trzeba go nadrabiać kolejnym przejazdem albo poprawką na innym stanowisku.
Warto też pamiętać, że średnica obrabianej powierzchni zmniejsza się w trakcie przejazdu, więc zmienia się prędkość skrawania. To jeden z powodów, dla których planowanie wymaga nieco innego podejścia niż klasyczne toczenie średnicy i nie lubi przypadkowych nastaw.
Kiedy ta operacja daje najlepszy efekt
Po planowanie sięgam najczęściej wtedy, gdy potrzebuję czystej, pewnej bazy. To dotyczy zarówno pojedynczych elementów warsztatowych, jak i serii, w których każda różnica na czole przenosi się później na wymiar długości.
- wyrównanie czoła wałka po cięciu piłą lub przecinakiem,
- przygotowanie powierzchni pod wiercenie, gwintowanie albo pogłębianie,
- ustalenie bazy pomiarowej przed dalszym toczeniem,
- obróbka tarcz, pierścieni, kołnierzy i tulei,
- usunięcie nierówności po odlewaniu, cięciu termicznym lub wcześniejszej obróbce.
Największy sens ma to wtedy, gdy późniejsza dokładność zależy od tego pierwszego przejścia. Jeśli czoło ma tylko „wyglądać”, można odpuścić część staranności. Jeśli ma prowadzić pomiar albo montaż, już nie. W produkcji oszczędza to mnóstwo czasu, bo dobrze przygotowana baza rzadko wymaga późniejszego ratowania.
Ograniczenia też są realne. Przy cienkościennych tulejach, dużych tarczach albo długich i smukłych wałkach detal łatwo ugiąć, więc zamiast agresywnego zbierania materiału lepiej zastosować mniejszy posuw, krótszy wysięg narzędzia i solidniejsze mocowanie.
Jak ustawić narzędzie i parametry, żeby nie walczyć z wiórem
Tu najłatwiej o błędne przekonanie, że wystarczy „po prostu przyłożyć nóż”. W rzeczywistości o jakości czoła decydują szczegóły: ustawienie ostrza na osi, geometria płytki, sposób wyjścia z materiału i to, czy detal jest podparty tak, jak powinien.
| Co ustawiam | Bezpieczny punkt startowy | Po co mi to w praktyce |
|---|---|---|
| Kąt pochylenia krawędzi skrawającej | 10–15° | Pomaga odprowadzić wiór i zmniejszyć ryzyko wykruszenia przy cięższym wejściu. |
| Posuw przy zgrubnym przejściu | 0,15–0,40 mm/obr | Przyspiesza zbieranie materiału, ale wymaga sztywnego mocowania. |
| Posuw przy wykańczaniu | 0,05–0,15 mm/obr | Zmniejsza ślady po narzędziu i poprawia równomierność powierzchni. |
| Głębokość skrawania na przejście | 0,5–3 mm | Ułatwia dobranie obciążenia bez przeciążania płytki i uchwytu. |
| Promień naroża płytki | 0,2–0,8 mm | Mniejszy promień lepiej radzi sobie przy wykańczaniu, większy jest odporniejszy w pracy zgrubnej. |
To są punkty startowe, a nie ślepe normy. Przy aluminium zwykle można pozwolić sobie na wyższe prędkości skrawania niż przy stali nierdzewnej, natomiast przy bardzo twardych materiałach albo słabszej maszynie schodzę z agresywności szybciej, niż podpowiada „optymalna” tabela. W praktyce wolę jeden stabilny przejazd niż dwa szybkie i jeden poprawkowy.
Jeśli detal ma zostać wykończony dokładnie, zaczynam od lżejszego zbierania materiału, a dopiero potem robię przejście czyszczące. Dzięki temu łatwiej uniknąć śladu po wyjściu noża z osi i łatwiej utrzymać prostopadłość powierzchni do osi obrotu.
Najczęstsze błędy, które psują czoło
Przy tej operacji błędy są zwykle bardzo czytelne. Na powierzchni od razu widać, czy problem leży w mocowaniu, geometrii noża, czy w samych parametrach. Ja najpierw sprawdzam najprostsze rzeczy, bo to one najczęściej robią największą różnicę.
- Stożek zamiast płaszczyzny - detal nie stoi pewnie, uchwyt nie trzyma osiowo albo nóż nie jest ustawiony na właściwej wysokości.
- Zadzior na środku - zbyt gwałtowne przejście przez oś, tępa płytka albo za duży posuw przy końcówce.
- Falowanie i drgania - wysięg narzędzia jest za duży, a posuw i głębokość skrawania za agresywne jak na sztywność układu.
- Narost na materiale - szczególnie widoczny na aluminium i niektórych stalach, gdy prędkość skrawania jest źle dobrana.
- Ślady po ostrzu - zwykle wynik zbyt dużego posuwu albo zużytej płytki, która zaczyna bardziej rysować niż ciąć.
Jeśli coś idzie źle, nie zaczynam od zwiększania obrotów. Najpierw patrzę na mocowanie, potem na wysokość ostrza, a dopiero na końcu koryguję parametry. To podejście oszczędza więcej czasu niż szybkie „kręcenie gałkami”.
Jak odróżniam planowanie od toczenia wzdłużnego
Te dwie operacje często występują obok siebie, ale służą do czegoś innego. Jedna buduje bazę na czole, druga kształtuje średnicę lub stopień na długości elementu. W praktyce bardzo często zaczynam od czoła właśnie po to, żeby później pracować na pewnym odniesieniu.
| Cecha | Planowanie | Toczenie wzdłużne |
|---|---|---|
| Kierunek posuwu | Promieniowo, do osi detalu | Równolegle do osi detalu |
| Efekt | Płaska powierzchnia czołowa | Powierzchnia walcowa lub stopień |
| Typowe zastosowanie | Baza, długość, wyrównanie końca | Średnica, długość robocza, stopnie wałka |
| Największe ryzyko | Ugięcie, ślad po wyjściu, zadzior | Ugięcie smukłego detalu, długie wióry |
| Najczęstszy moment użycia | Na początku operacji lub po cięciu półfabrykatu | Po ustaleniu bazy czołowej |
To rozróżnienie ma znaczenie także organizacyjnie. Jeśli najpierw wyprostuję czoło, później łatwiej mi kontrolować długość, naddatek i ustawienie kolejnych przejść. W produkcji seryjnej ten porządek często decyduje o tym, czy detal przejdzie kontrolę od pierwszego strzału, czy dopiero po poprawce.
Co sprawdzam przed seryjną obróbką
Przed serią nie szukam cudów, tylko powtarzalności. Sprawdzam, czy pierwszy detal daje ten sam wynik co drugi, czy czoło jest czyste po wyjściu noża i czy na końcu nie pojawia się zadzior, który potem trzeba usuwać ręcznie. To właśnie na etapie przygotowania najłatwiej wychwycić drobne problemy, zanim zamienią się w serię odpadów.
Jeśli miałbym zostawić jedną praktyczną myśl, byłaby prosta: dobre planowanie nie kończy się na tym, że detal wygląda płasko. Liczy się jeszcze prostopadłość, jakość krawędzi, powtarzalność wymiaru i to, czy czoło rzeczywiście staje się bazą do dalszej obróbki. Gdy te cztery rzeczy są pod kontrolą, cała reszta procesu zwykle układa się znacznie łatwiej.
Właśnie dlatego traktuję tę operację jako jeden z fundamentów toczenia, a nie drobny dodatek na końcu procesu. Dobrze wykonane czoło przyspiesza kolejne kroki, zmniejsza liczbę poprawek i daje po prostu lepszy punkt startowy do dalszej obróbki.
