Frezowanie współbieżne i przeciwbieżne - który kierunek wybrać?

Frezowanie współbieżne i przeciwbieżne to nie drobna różnica w ustawieniu programu, tylko decyzja, która zmienia siły skrawania, jakość powierzchni i bezpieczeństwo obróbki. W praktyce chodzi o to, czy frez „wchodzi” w materiał zgodnie z posuwem, czy przeciwnie, a od tego zależą grubość wióra, obciążenie narzędzia i zachowanie całego układu. Poniżej rozbieram oba sposoby na czynniki pierwsze, pokazuję kiedy który kierunek ma sens i na co zwrócić uwagę na CNC oraz na starszych maszynach.

Jak działa współbieżne i przeciwbieżne cięcie

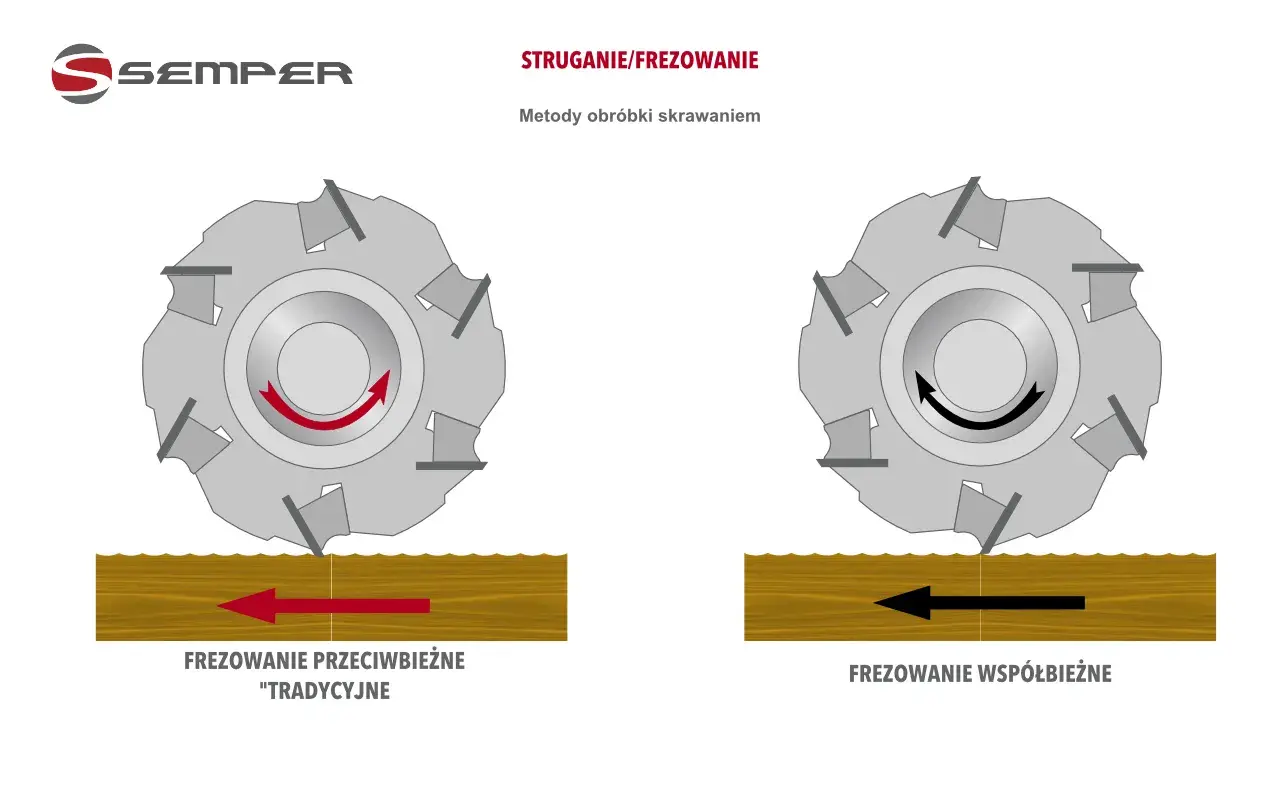

Najprościej ujmując, we frezowaniu współbieżnym obrót narzędzia i posuw materiału biegną w tym samym kierunku, a we frezowaniu przeciwbieżnym kierunki są przeciwne. Ta różnica zmienia wszystko, bo ostrze nie tylko usuwa materiał, ale też inaczej „spotyka” go na wejściu i wychodzi z nacięcia w innym momencie cyklu skrawania. Jak opisują materiały techniczne Sandvik Coromant, w jednym przypadku wiór startuje od większej grubości i schodzi do zera, a w drugim zaczyna się od zera i narasta do maksimum.

To nie jest kosmetyka. Przy współbieżnym cięciu krawędź nie musi najpierw trzeć po materiale, więc zwykle mniej dogniata powierzchnię i mniej ją nagrzewa. Przy przeciwbieżnym ostrze najpierw „wspina się” po materiale, co oznacza większy udział tarcia na początku skrawania. W obróbce metalu widać to bardzo szybko: inny jest dźwięk, inaczej układa się wiór i inaczej zachowuje się detal przy dłuższym przejściu.

Ta różnica w geometrii wejścia i wyjścia jest powodem, dla którego współbieżne zwykle wygrywa na sztywnym CNC, a przeciwbieżne nadal ma swoje miejsce w warsztacie. Żeby dobrze zrozumieć, kiedy faktycznie warto po nie sięgnąć, trzeba przejść z teorii do praktyki obróbkowej.

Dlaczego współbieżne zwykle daje lepszy efekt na CNC

Jeżeli pracuję na sztywnej maszynie, z sensownym mocowaniem i dobrze ustawioną kompensacją luzów, najczęściej zaczynam od współbieżnego. Powód jest prosty: ostrze wchodzi w materiał od razu z pełniejszym obciążeniem, a potem wiór się zwęża. To ogranicza ocieranie, zmniejsza skłonność do dogniatania krawędzi i daje bardziej przewidywalny przebieg skrawania.

W praktyce widać to szczególnie przy wykańczaniu płaszczyzn, ścianek i powierzchni, od których oczekuję lepszego wyglądu oraz mniejszej skłonności do przypaleń czy narostu krawędzi. Współbieżne cięcie zwykle mniej męczy narzędzie, bo nie zaczyna pracy od tarcia, tylko od właściwego skrawania. To przekłada się na trwałość frezu, ale tylko wtedy, gdy maszyna nie oddaje energii w luzach układu posuwu.

• Lepsza jakość powierzchni przy obróbce wykańczającej.
• Mniejsze tarcie na wejściu w materiał.
• Niższa skłonność do dogniatania krawędzi i nadmiernego nagrzewania.
• Stabilniejszy wiór, jeśli układ jest sztywny i dobrze ustawiony.

Nie traktuję jednak współbieżnego jako trybu „zawsze i wszędzie”, bo jego przewaga szybko znika, gdy maszyna ma luzy albo detal nie jest zamocowany wystarczająco pewnie. I właśnie dlatego warto zobaczyć, kiedy przeciwbieżne nadal daje rozsądniejszy efekt niż technicznie lepsza, ale zbyt agresywna alternatywa.

Kiedy przeciwbieżne nadal wygrywa w warsztacie

Przeciwbieżne frezowanie ma złą opinię tylko wtedy, gdy ocenia się je wyłącznie przez pryzmat wykończenia powierzchni. W realnym warsztacie bywa po prostu bezpieczniejsze. Jeśli obrabiam na starszej frezarce, na maszynie z wyczuwalnym luzem albo na układzie, który nie trzyma kierunku tak pewnie jak nowoczesne CNC, wolę kierunek przeciwny do obrotu. Frez nie próbuje wtedy wciągnąć stołu w materiał, więc zachowanie układu jest bardziej przewidywalne.

To rozwiązanie ma sens także przy nierównym naddatku, przy odlewach, przy powierzchniach ze zgorzeliną oraz tam, gdzie pierwszy kontakt z materiałem może być bardziej gwałtowny niż w czystej obróbce wykańczającej. W takich warunkach często ważniejsza jest kontrola procesu niż maksymalnie gładka ściana po jednym przejściu. W praktyce przeciwbieżne bywa też użyteczne przy dużych zmianach naddatku na obróbkę, bo łatwiej panować nad tym, co dzieje się na wejściu w materiał.

• Starsze frezarki manualne i układy z luzami roboczymi.
• Detale zamocowane mniej sztywno, które nie powinny być „wciągane” przez frez.
• Powierzchnie z nierównym naddatkiem, odlewy i elementy po wcześniejszej, ciężkiej obróbce.
• Sytuacje, w których zależy mi bardziej na kontroli niż na idealnym wykończeniu pierwszego przejścia.

To prowadzi do ważniejszego pytania: nie tylko jaką metodę wybrać, ale na jakiej maszynie i w jakim materiale ona zadziała bezpiecznie. Bez tej oceny łatwo wybrać technicznie dobrą metodę, która w konkretnej sytuacji po prostu nie ma prawa działać dobrze.

Jak dobrać kierunek frezowania do maszyny, mocowania i materiału

Ja w praktyce zaczynam od trzech pytań: czy maszyna jest sztywna, czy detal jest mocno trzymany i jak zachowuje się materiał podczas skrawania. Dopiero potem wybieram kierunek. To brzmi prosto, ale właśnie ten porządek myślenia oszczędza najwięcej problemów. Sam materiał nie rozstrzyga wszystkiego, jednak potrafi przesunąć akcent: aluminium zwykle lepiej reaguje na współbieżne wykańczanie, a stale trudnoobrabialne i żeliwa wymagają większej dyscypliny w doborze posuwu, naddatku i chłodzenia.

Warto też pamiętać o tym, że różnica między metodami staje się najbardziej widoczna przy obróbce bocznej i przy prowadzeniu frezu po ściance. Przy pełnym rowkowaniu, narożnikach albo długich wysięgach narzędzia sam kierunek nie załatwi wszystkiego. Wtedy znaczenie mają również parametry skrawania, długość wystawienia frezu i sposób wejścia w materiał. I właśnie tu najczęściej pojawiają się błędy, które psują efekt niezależnie od tego, czy program ustawiono „współbieżnie”, czy „przeciwbieżnie”.

Najczęstsze błędy, które psują efekt niezależnie od kierunku

Największy błąd, jaki widzę w praktyce, to traktowanie kierunku frezowania jak jedynej decyzji. Tymczasem nawet dobra metoda przestaje działać, gdy reszta układu jest źle ustawiona. Współbieżne na maszynie z luzem, zbyt długim wysięgiem albo słabym mocowaniem potrafi dać więcej problemów niż pożytku. Z drugiej strony przeciwbieżne nie naprawi źle dobranego posuwu ani tępego frezu.

1. Ignorowanie luzu w układzie posuwu. Nawet niewielki luz, liczony w setnych milimetra, potrafi zmienić zachowanie współbieżnego cięcia w sposób bardzo odczuwalny.
2. Zbyt agresywne wejście w materiał. Gdy frez ma pełny kontakt od razu, obciążenie rośnie szybciej, niż operator się spodziewa.
3. Za duży wysięg narzędzia. Im dłużej wysunięty frez, tym łatwiej o ugięcie i gorszą geometrię powierzchni.
4. Mylenie zgrubnej i wykańczającej strategii. To, co działa na ostatnim przejściu, nie zawsze nadaje się do zdejmowania dużego naddatku.
5. Brak kontroli nad mocowaniem. Detal, który może się minimalnie przesunąć, zmienia całe zachowanie procesu.
6. Używanie stępionego narzędzia. Kierunek frezowania nie zrekompensuje zużytej krawędzi skrawającej.

Jeżeli mam wskazać jedną rzecz, która najczęściej robi różnicę, to nie jest nią sama teoria kierunku posuwu, tylko porządek ustawienia procesu. Dobrze dobrany frez, rozsądny naddatek i stabilne mocowanie potrafią uratować więcej niż zmiana strony obrotu. A to prowadzi już do krótkiej listy rzeczy, które warto sprawdzić przed uruchomieniem programu.

Co warto ustawić, zanim uruchomisz program

Przed startem nie szukam „idealnej” metody na papierze, tylko sprawdzam, czy proces ma szansę zachować się przewidywalnie. W warsztacie to zwykle ważniejsze niż nazwa techniki. Jeśli masz sztywną maszynę i dobre mocowanie, współbieżne będzie naturalnym punktem wyjścia. Jeśli masz luz, dłuższy wysięg albo niepewny detal, rozsądniej jest najpierw ograniczyć ryzyko, a dopiero potem gonić za lepszą powierzchnią.

• Sprawdź, czy układ posuwu nie ma wyczuwalnego luzu.
• Upewnij się, że detal nie może się podnieść ani przesunąć pod działaniem sił skrawania.
• Dobierz kierunek do rodzaju operacji: zgrubna, wykańczająca, rowek, ścianka, odlew.
• Oceń wysięg frezu, bo nawet dobra strategia traci sens przy zbyt długim narzędziu.
• Obserwuj wiór i dźwięk pierwszego przejścia, bo to najszybciej pokazuje, czy proces jest stabilny.

Jeżeli mam zostawić jedną praktyczną zasadę, to brzmi ona tak: na sztywnym CNC najczęściej zaczynam od współbieżnego, a przeciwbieżne traktuję jako świadomy wybór wynikający z warunków pracy. Gdy przy podejmowaniu decyzji ważniejsze stają się luz, mocowanie i stan materiału niż sama nazwa metody, zwykle wybór jest już trafniejszy i mniej kosztowny w poprawkach.
