Obróbka aluminium na CNC jest z jednej strony wdzięczna, bo materiał łatwo się skrawa, a z drugiej potrafi szybko ujawnić braki w narzędziu, chłodzeniu i mocowaniu. W praktyce cnc-aluminium najczęściej przegrywa nie z samym materiałem, tylko z błędnym doborem geometrii freza, zbyt małą przestrzenią na wiór albo z agresywnymi parametrami dobranymi „na oko”. W tym tekście pokazuję, jak podejść do tego rozsądnie: od doboru narzędzi i parametrów, przez sposób liczenia obrotów i posuwu, aż po błędy, które najczęściej psują powierzchnię i trwałość narzędzia.
Najlepsze efekty daje połączenie ostrego narzędzia, krótkiego wióra i stabilnego mocowania
- Aluminium zwykle wymaga wyższych prędkości i ostrzejszych geometrii niż stal.
- Do zgrubnej obróbki lepiej sprawdzają się frezy 2- lub 3-piórowe niż narzędzia z większą liczbą rowków.
- Parametry warto liczyć z prostych wzorów na vc, n i vf, a nie brać z intuicji.
- Przy wykańczaniu małe ae i dobra ewakuacja wióra często dają lepszy efekt niż samo podkręcanie obrotów.
- Najczęstsze problemy to narost na ostrzu, drgania i przegrzewanie strefy skrawania.
Czym aluminium zachowuje się inaczej niż stal
Aluminium wygląda na materiał łatwy, ale jego zachowanie podczas skrawania bywa podstępne. Jest miękkie, plastyczne i dobrze przewodzi ciepło, więc narzędzie nie musi walczyć z tak dużą twardością jak przy stali, ale za to musi radzić sobie z przyklejaniem materiału do krawędzi i z długim, ciągnącym się wiórem. To właśnie narost na ostrzu, czyli warstwa materiału przyklejona do krawędzi skrawającej, najczęściej robi największy bałagan: pogarsza powierzchnię, zmienia geometrię ostrza i przyspiesza zużycie narzędzia.
Różnica jest też w stopach. Jedne obrabiają się bardzo przyjemnie, inne są wyraźnie bardziej ścierne albo „kleiste”, więc nie ma jednego ustawienia dla całego aluminium. W praktyce najważniejsze jest to, czy pracujesz na odlewie, walcówce, elemencie cienkościennym czy detalu z domieszką krzemu, bo każdy z tych przypadków wymaga trochę innej strategii.
| Cecha materiału | Jak zachowuje się w CNC | Co z tego wynika |
|---|---|---|
| Wysoka plastyczność | Wiór lubi się ciągnąć i zaginać | Trzeba zapewnić miejsce na wiór i sensowny posuw |
| Niska twardość w porównaniu ze stalą | Można ciąć szybciej, ale łatwo zacząć trzeć zamiast skrawać | Za mały posuw często daje gorszy efekt niż umiarkowanie wyższy |
| Dobra przewodność cieplna | Ciepło szybciej ucieka z miejsca skrawania | To pomaga, ale nie zwalnia z kontroli wióra i geometrii ostrza |
| Duże różnice między stopami | Odlew, walcówka i stop z większą zawartością krzemu nie zachowują się tak samo | Parametry trzeba dostroić do konkretnej partii materiału |
Ja przy aluminium zaczynam więc nie od „ile jeszcze można dokręcić”, tylko od tego, czy narzędzie będzie miało czysty przebieg przez materiał. Gdy to jest pod kontrolą, resztę można dość precyzyjnie zbudować wokół procesu. Następny krok to dobór samego narzędzia, bo tu różnice widać najszybciej.
Jak dobrać narzędzia do aluminium

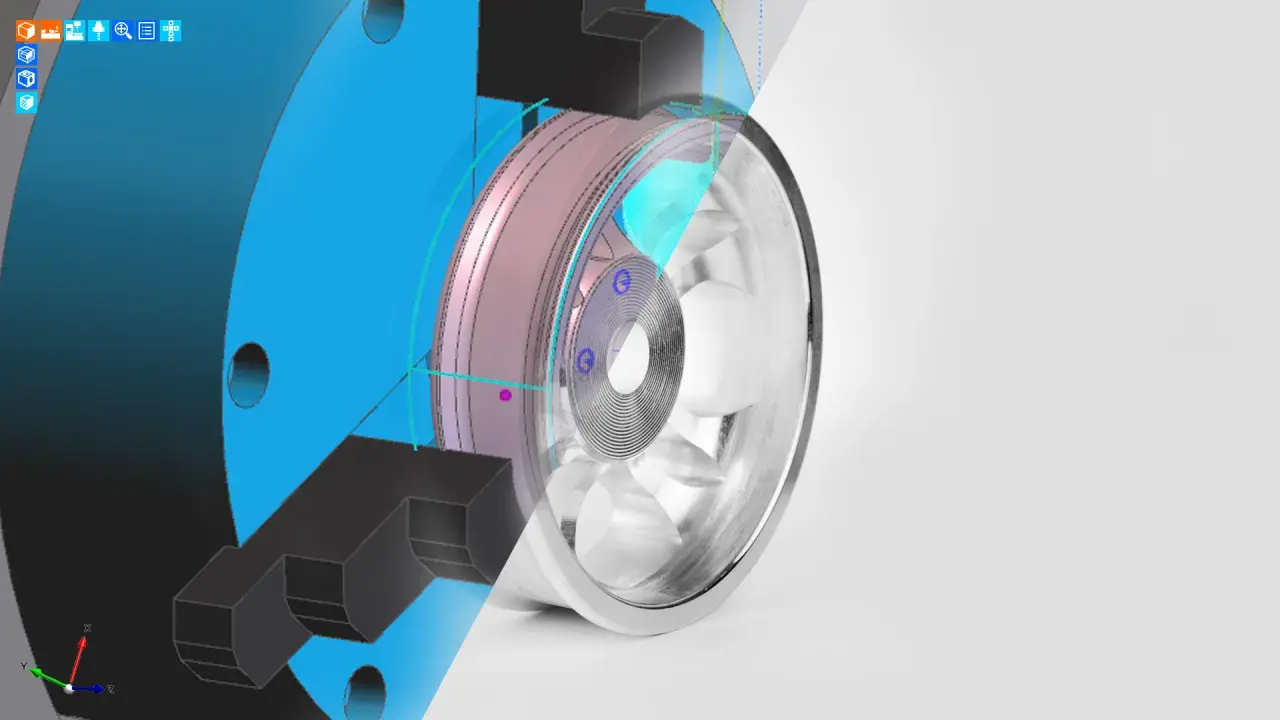

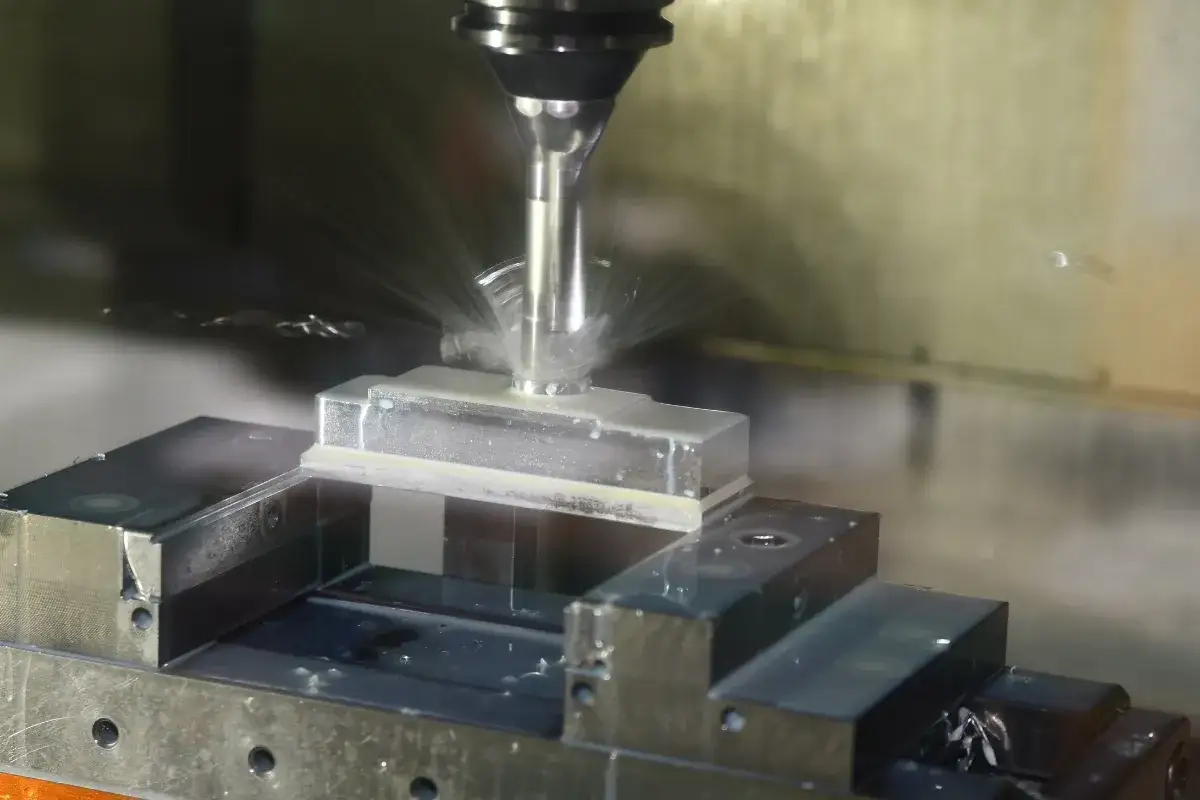

W aluminium najlepiej sprawdzają się narzędzia, które mają miejsce na wiór i nie „szarpią” materiału. W praktyce oznacza to zwykle frezy z mniejszą liczbą rowków, ostrą geometrią i gładkimi kanałami wiórowymi. ISCAR zwraca uwagę, że frezy dwupiórowe mają większą kieszeń na wiór, więc przy zgrubnej obróbce aluminium zwykle radzą sobie pewniej niż narzędzia z większą liczbą ostrzy.
Frezy dwupiórowe i trzypiórowe
Do zgrubnej obróbki najczęściej wybieram frezy 2-piórowe, bo dają najlepszą przestrzeń na odprowadzanie wióra. To ważniejsze, niż wielu osobom się wydaje, bo w aluminium bardzo łatwo zapchać rowek skrawający i wtedy narzędzie zaczyna grzać, zamiast ciąć. Frezy 3-piórowe są z kolei dobrym kompromisem, gdy chcesz połączyć wydajność z lepszą jakością powierzchni, zwłaszcza przy przejściach półwykańczających.
Powłoka nie załatwia wszystkiego
Przy aluminium bardziej niż „ciężka” powłoka liczy się niskie tarcie, gładka powierzchnia rowka i geometria, która ogranicza przywieranie materiału. Dlatego nie każdy frez zaprojektowany „uniwersalnie” działa dobrze w aluminium. Zbyt agresywna lub zbyt twarda powłoka może nawet pogorszyć sprawę, jeśli zwiększy skłonność do narostu albo utrudni ewakuację wióra.
Przeczytaj również: Obróbka zgrubna - jak dobrać parametry i uniknąć błędów
PCD ma sens, ale nie zawsze
Narzędzia z PCD, czyli z polikrystalicznego diamentu, mają duży sens przy większych seriach, przy elementach z materiału bardziej ściernego albo tam, gdzie liczy się bardzo stabilna jakość powierzchni. To rozwiązanie nie jest jednak uniwersalne. W małej serii koszt narzędzia może się nie obronić, a przy prostym detalu z miękkiego stopu bardzo często wystarczy dobry frez z węglika spiekanego i właściwa geometria rowków.
| Sytuacja | Co wybrałbym w pierwszej kolejności | Dlaczego |
|---|---|---|
| Zgrubne frezowanie kieszeni | Frez 2-piórowy z ostrą geometrią | Lepsze odprowadzanie wióra i mniejsze ryzyko zapchania rowka |
| Półwykańczanie i wykańczanie | Frez 3-piórowy lub dedykowany finisher | Łatwiej uzyskać lepszą powierzchnię bez utraty stabilności |
| Duża seria | PCD albo narzędzie zoptymalizowane pod aluminium | Lepsza trwałość i powtarzalność efektu przy większym wolumenie |
| Cienkościenne elementy | Narzędzie o dobrej stabilności i małym tarciu | Mniejsze ryzyko drgań i deformacji detalu |
Gdy narzędzie jest już dobrane sensownie do materiału, dopiero wtedy ma sens rozmowa o obrotach i posuwie. I właśnie tam widać, czy proces został policzony, czy tylko „dociśnięty” na wyczucie.
Jak ustawić parametry skrawania bez zgadywania
W aluminium nie opieram się na jednym magicznym zestawie liczb. Zawsze liczę trzy rzeczy: prędkość skrawania vc, obroty wrzeciona n i posuw vf. To wystarczy, żeby przejść od ogólnej rekomendacji do konkretnego programu.
| Wielkość | Wzór | Co oznacza |
|---|---|---|
| vc | π × D × n / 1000 | Prędkość skrawania w m/min |
| n | vc × 1000 / (π × D) | Obroty wrzeciona w obr./min |
| vf | fz × n × Z | Posuw w mm/min |
| MMR | ap × ae × vf / 1000 | Orientacyjny urobek materiału w mm3/min |
Haas w tabelach HSAM2 dla aluminium-wrought alloy podaje punkt startowy około 610 m/min i przypomina, żeby zaczynać od wartości środkowych, a nie od skrajności. Ten sam producent zaznacza też, że przy narzędziach long-reach warto obniżyć głębokość i posuw o 50%, a przy wykańczaniu zejść do ae rzędu 2% średnicy narzędzia lub mniej. To nie są liczby „na wszystko”, ale bardzo sensowny punkt odniesienia.
Przykład jest prosty. Dla freza o średnicy 10 mm i vc = 610 m/min wychodzi około 19 400 obr./min. Jeśli używam narzędzia 3-piórowego i przyjmuję fz = 0,05 mm/ząb, to dostaję vf na poziomie około 2910 mm/min. Przy 2-piórowym frezie ten sam fz dałby już wyraźnie niższy posuw, więc liczba ostrzy naprawdę ma znaczenie.
W praktyce wolę zaczynać od środka zakresu i obserwować wiór, dźwięk oraz powierzchnię. Jeśli wiór robi się mazisty, obróbka zaczyna „śpiewać” albo detal grzeje się bardziej niż powinien, korekta zwykle idzie w jedną z dwóch stron: trochę wyżej z posuwem albo trochę niżej z obciążeniem narzędzia. Aluminium bardzo często karze za zbyt zachowawcze ustawienie, bo wtedy materiał bardziej się trze, niż tnie.
Kiedy parametry są już policzone, nadal można wszystko zepsuć przez kiepskie mocowanie albo zły sposób odprowadzania wióra. I to właśnie ten etap najczęściej odróżnia poprawny test od stabilnej produkcji.
Mocowanie, chłodzenie i wiór decydują o powierzchni
Przy aluminium sama geometria narzędzia nie wystarcza, jeśli wiór nie ma gdzie uciec. Zacinający się wiór potrafi podnieść temperaturę, zniszczyć powierzchnię i w praktyce unieważnić nawet dobrze dobrane parametry. Dlatego ja patrzę na proces jak na całość: narzędzie, chłodziwo, mocowanie i przestrzeń na wiór muszą ze sobą współgrać.
| Problem | Najczęstsza przyczyna | Lepsze podejście |
|---|---|---|
| Długi wiór owija narzędzie | Za mała kieszeń na wiór, zbyt mały posuw, słabe chłodzenie | Frezy 2-piórowe, lepszy strumień chłodziwa, korekta posuwu |
| Drgania na cienkiej ściance | Za duże ae, zbyt długi wysięg, słabe podparcie detalu | Skrócić wysięg, zmniejszyć ae, podzielić przejście |
| Powierzchnia wygląda na „mazaną” | Narost, tępe ostrze, zbyt małe obciążenie skrawające | Ostrzejsza geometria, wyższy posuw, lepsza ewakuacja wióra |
| Detal ucieka z wymiaru | Za miękkie mocowanie lub punktowy docisk | Miękkie szczęki, lepsze podparcie, mniejsza deformacja w strefie chwytu |
W cienkościennych detalach często lepiej działa spokojne, dobrze podparte mocowanie niż silniejsze dociśnięcie w jednym miejscu. Przy płytach, profilach i elementach o dużej powierzchni kontaktu sztywny docisk bez podparcia potrafi po odpuszczeniu zostawić niespodziankę w wymiarze. Do tego dochodzi chłodziwo: w aluminium ważniejsze od „zalania” jest to, czy medium faktycznie wypycha wiór ze strefy skrawania.
Haas zwraca uwagę, że system chłodzenia i odprowadzania wióra trzeba traktować jako część procesu, a nie dodatek do maszyny. To praktyczna uwaga, bo w aluminium zły kierunek strumienia chłodziwa często robi więcej szkody niż pożytku: zamiast oczyścić strefę skrawania, tylko rozrzuca długi wiór po narzędziu i detalu.
Jeśli ten etap jest dobrze ustawiony, kolejny problem zwykle robi się znacznie prostszy: zostają już tylko typowe błędy użytkownika, a nie tajemnicze „kaprysy materiału”.
Najczęstsze błędy, które psują aluminium szybciej niż zły program
W aluminium najłatwiej przegrać nie na geometrii ścieżki, tylko na drobiazgach. To materiał, który szybko pokazuje, czy narzędzie jest właściwe i czy proces ma sens. Poniżej są błędy, które widzę najczęściej.
- Zbyt dużo ostrzy w frezie. Przy aluminium często bardziej ogranicza miejsce na wiór niż sama moc wrzeciona.
- Za niskie obroty i posuw. Materiał zaczyna się mazać, a nie skrawać, więc powierzchnia paradoksalnie robi się gorsza.
- Jedna strategia do wszystkiego. Zgrubna i wykańczająca obróbka potrzebują innych ustawień, bo rozwiązują inne problemy.
- Za długi wysięg narzędzia. W aluminium od razu wychodzą drgania, nawet jeśli program wygląda poprawnie.
- Ignorowanie stanu ostrza. Narost i mikrouszkodzenia nie zawsze widać od razu, ale jakość powierzchni spada bardzo szybko.
- Zbyt agresywne wykańczanie cienkich ścianek. Detal potrafi się odkształcić jeszcze zanim spadnie z maszyny.
Najbardziej zdradliwy jest mały posuw przy „ładnie brzmiącej” obróbce. W aluminium cisza nie zawsze oznacza kulturę pracy, a często po prostu tarcie. Jeśli po kilku detalach powierzchnia zaczyna matowieć albo pojawia się wyraźny narost, pierwsze podejrzenie kieruję właśnie na geometrię ostrza, obroty i przestrzeń na wiór.
Jak przygotować serię, żeby aluminium nie zaskoczyło po dziesiątym detalu
Jeśli mam zrobić z aluminium proces powtarzalny, zawsze przygotowuję trzy rzeczy przed pierwszą sztuką: próbny detal, notatkę z realnych parametrów i punkt kontroli jakości po pierwszym przejściu. To brzmi banalnie, ale właśnie te trzy kroki najczęściej oszczędzają najwięcej czasu.
- Zapisuję rzeczywiste vc, n, fz, ae i ap, a nie tylko wartości z programu CAM.
- Sprawdzam, jak wygląda wiór po pierwszym przejściu. Krótki, równy i łatwy do usunięcia wiór zwykle oznacza, że proces jest blisko celu.
- Oddzielam zgrubną i wykańczającą strategię. Jedna ścieżka rzadko robi obie rzeczy dobrze.
- Przy zmianie partii materiału weryfikuję zachowanie stopu jeszcze przed uruchomieniem pełnej serii.
- Przy cienkich ściankach najpierw ustawiam sztywność procesu, a dopiero potem skracam czas cyklu.
W aluminium największą przewagę daje nie heroiczne podkręcanie parametrów, tylko spokojne ustawienie procesu: właściwe narzędzie, sensowne obroty, miejsce na wiór i stabilne mocowanie. Gdy te cztery elementy są dopięte, obróbka staje się przewidywalna, a to w praktyce znaczy mniej braków, mniej poprawek i lepszą powierzchnię już od pierwszej sztuki.
