Najważniejsze zasady, które trzeba znać na starcie
- Cel etapu zgrubnego to szybkie zdjęcie materiału, a nie uzyskanie finalnej chropowatości.
- Najwięcej znaczą: sztywność maszyny, kontrola wióra, odpowiednia geometria narzędzia i sensowna ścieżka CAM.
- W frezowaniu często lepiej działa małe zaangażowanie promieniowe i większa głębokość osiowa niż agresywne „pełne” cięcie.
- W toczeniu i wierceniu kluczowe są moc wrzeciona, promień naroża płytki, odprowadzanie wiórów i odporność na drgania.
- Dobrze ustawiony etap wstępny skraca wykańczanie i zmniejsza ryzyko poprawek.
Na czym polega etap zgrubny
To pierwszy, najcięższy etap usuwania materiału z półfabrykatu. Zamiast walczyć o idealną powierzchnię, koncentruję się na tym, żeby bezpiecznie i możliwie szybko zbliżyć detal do docelowego kształtu, zostawiając jeszcze zapas na późniejsze przejścia. Dla porządku:ap to głębokość skrawania, ae to szerokość zaangażowania narzędzia, a fz to posuw na ostrze.
W praktyce ten etap nie kończy jeszcze tematu tolerancji ani chropowatości. Jeśli część ma potem trafić do precyzyjnego frezowania, toczenia lub szlifowania, zgrubne przejście ma przede wszystkim zdjąć „masę roboczą” materiału i zostawić stabilną bazę pod kolejną operację. Ja zwykle patrzę na to tak: im lepiej wykonane wejście, tym mniej nerwów przy finiszu.
Właśnie dlatego etap wstępny w procesie skrawania nie jest „prostym pierwszym cięciem”, tylko decyzją technologiczną, która wpływa na cały cykl. Gdy wiem już, jaką rolę ma spełnić, łatwiej ocenić, gdzie taki ruch ma największy sens.
Kiedy ten etap daje największy efekt
Najwięcej zyskuje się tam, gdzie materiału jest po prostu dużo do usunięcia albo detal ma złożony kształt. W takich sytuacjach próbuję nie przyspieszać na siłę wykańczania, tylko odciążyć je właśnie przez mocne, dobrze zaplanowane przejście wstępne.
- Odlewy i odkuwki - mają większy naddatek, nierówną powierzchnię wyjściową i często wymagają uporządkowania geometrii jeszcze przed precyzją.
- Głębokie kieszenie i rowki - tutaj etap zgrubny robi większość pracy, bo wykańczanie bez wcześniejszego „odchudzenia” materiału staje się powolne i ryzykowne.
- Seria produkcyjna - przy większej liczbie sztuk nawet niewielka oszczędność czasu na jednym przejściu daje realny efekt w całym cyklu.
- Materiały trudniejsze w obróbce - stal nierdzewna, stale narzędziowe czy niektóre stopy wymagają większej dyscypliny, ale dobrze ustawiony zgrubny ruch potrafi ustabilizować cały proces.
- Detale z przerywanym skrawaniem - tam, gdzie ostrze raz wchodzi, raz wychodzi z materiału, przyda się narzędzie i strategia odporna na szarpanie.
Nie wszystko jednak warto ciąć agresywnie. Cienkościenne elementy, długie wałki i detale o małej sztywności potrafią zemścić się drganiami, więc w takich przypadkach rozsądniej jest przyjąć bardziej zachowawczą strategię i mniej optymistyczne założenia. Skoro wiesz już, kiedy etap zgrubny naprawdę pomaga, czas przejść do parametrów i narzędzi.
Jak dobieram parametry i narzędzia
W praktyce zaczynam od trzech pytań: co obrabiam, jak sztywna jest maszyna i jak ma być odprowadzany wiór. Dopiero potem ustawiam geometrię płytki, posuw oraz głębokość skrawania. W zgrubnej obróbce nie chodzi o „najmocniejsze” wartości z katalogu, tylko o taki zestaw, który daje wysoki urobek bez nadmiernego obciążenia narzędzia.
| Obszar | Co ustawiam | Praktyczna wskazówka |
|---|---|---|
Głębokość skrawania ap
|
Dużą, ale zgodną z mocą i sztywnością układu | W frezowaniu trochoidalnym można dojść nawet do 2 × średnica freza, jeśli maszyna i narzędzie to udźwigną. |
Szerokość zaangażowania ae
|
Ograniczam ją, gdy chcę ustabilizować proces | Przy trochoidalnej ścieżce sensowny limit to zwykle do 20% średnicy freza. |
| Posuw | Dobieram pod materiał i łamanie wióra | Przy stali nierdzewnej typowy zakres dla zgrubnego toczenia to 0,05–0,3 mm/obr; przy wykańczaniu częściej schodzi się do 0,02–0,1 mm/obr. |
| Geometria narzędzia | Wybieram mocną, odporną na przeciążenie i drgania | Duży promień naroża wzmacnia ostrze, ale w mniej sztywnych układach może też podbić siły boczne. |
| Odprowadzanie wiórów | Sprawdzam, czy wiór nie będzie zalegał w rowku albo otworze | W otworach nieprzelotowych i głębokich kieszeniach ten punkt bywa ważniejszy niż sam wybór posuwu. |
Na toczeniu i wierceniu patrzę jeszcze na moc oraz moment obrotowy maszyny. Przy dużych średnicach, głębokich otworach i obróbce przerywanej układ szybko pokazuje swoje ograniczenia. Jeśli wrzeciono nie ma zapasu, lepiej zejść z agresywności niż ryzykować drgania, które zjedzą cały zysk z szybszego przejścia. Właśnie te zasady najlepiej widać wtedy, gdy rozbiję temat na konkretne operacje.
Jak wygląda zgrubne skrawanie w frezowaniu, toczeniu i wierceniu
Frezowanie zgrubne
Tu bardzo często wygrywają strategie, które utrzymują względnie stałe obciążenie ostrza. Trochoidalna ścieżka, adaptacyjne wchodzenie w materiał albo kontrolowane kieszeniowanie pozwalają zdjąć dużo materiału przy mniejszym ryzyku szarpania. W praktyce chodzi o to, żeby frez nie „gryzł” raz bardzo głęboko, a raz prawie wcale, tylko pracował rytmicznie i przewidywalnie.
To szczególnie ważne przy kieszeniach, rowkach i ciasnych przestrzeniach. Jeśli zaangażowanie promieniowe jest małe, a osiowe większe, narzędzie zwykle pracuje spokojniej i dłużej. Dobrze zaprojektowana ścieżka CAM, czyli programowa trasa narzędzia, potrafi tu zrobić większą różnicę niż samo podkręcanie parametrów.

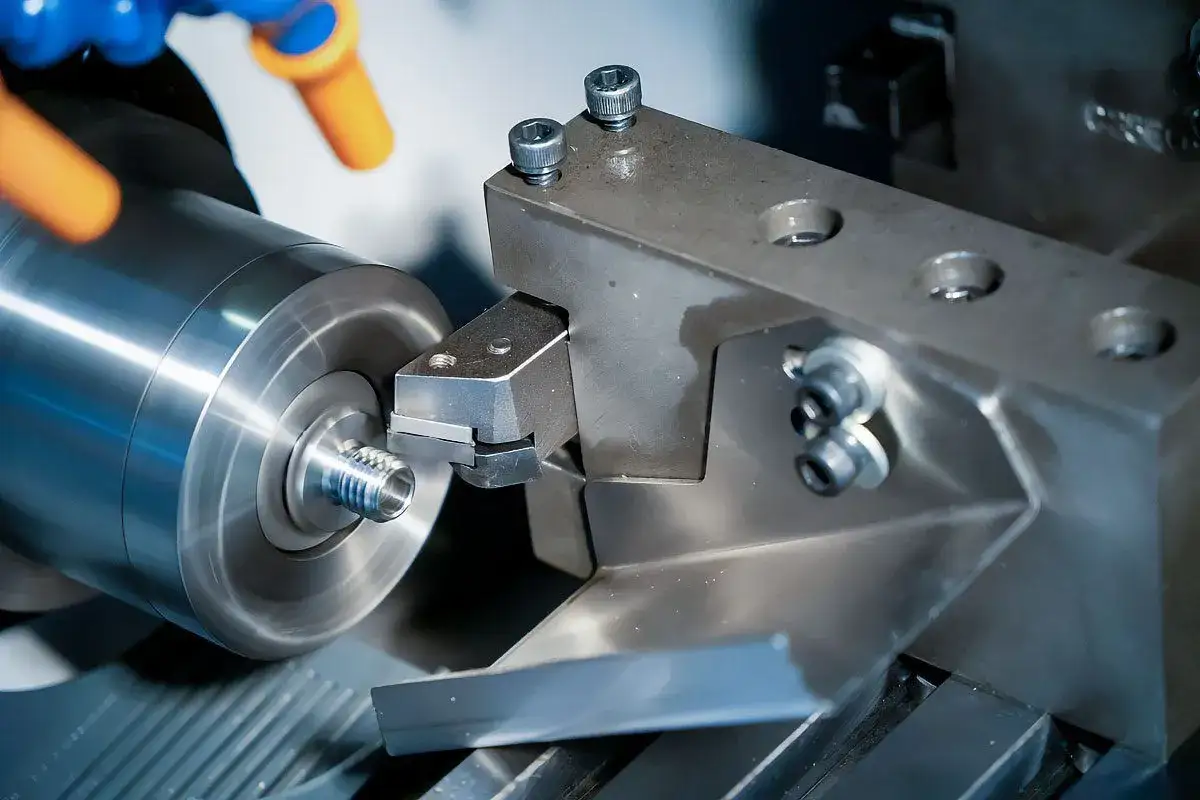

Toczenie zgrubne
W toczeniu kluczowa staje się geometria płytki i odporność krawędzi. Do szybkiego usuwania materiału wybieram narzędzia zaprojektowane pod wysokie kombinacje głębokości i posuwu, a nie płytki nastawione na wyłącznie ładną powierzchnię. W tym miejscu bardzo pomaga łamacz wióra, czyli profil, który steruje tym, jak wiór się zwija i odrywa.
Przy trudniejszych materiałach zwracam też uwagę na promień naroża. Zbyt mały potrafi przyspieszyć zużycie, zbyt duży zwiększa siły promieniowe i może pobudzić drgania. Dla mnie praktyczna zasada jest prosta: im bardziej stabilny układ, tym śmielej można iść w mocniejsze ostrze; im słabsza sztywność, tym bardziej trzeba pilnować geometrii i sił skrawania.Przeczytaj również: Obsługa CNC - jak przygotować detal i uniknąć błędów
Wiercenie i wytaczanie
Tu najczęściej problemem nie jest sama możliwość skrawania, tylko moc, moment i ewakuacja wióra. Przy dużych średnicach i głębokich otworach układ szybko pokazuje swoje ograniczenia, a w otworach nieprzelotowych każdy zalegający wiór zaczyna pracować przeciwko nam. Dlatego przed startem sprawdzam nie tylko średnicę narzędzia, ale też to, czy wiór ma gdzie uciec.
Jeśli trzeba zdjąć dużo materiału z głębokiego otworu, czasem lepszy jest krokowy ruch niż próba jednego, zbyt ambitnego przejścia. Wytaczanie zgrubne również opiera się na tej samej logice: najpierw bezpieczne usunięcie nadmiaru, potem dopiero dokładność. Połączenie metody i parametru jest ważniejsze niż sama nazwa operacji.
Nawet najlepsza metoda przestaje działać, jeśli popełni się kilka powtarzalnych błędów, więc warto nazwać je wprost.
Najczęstsze błędy, które kosztują czas
W zgrubnych przejściach najczęściej nie przegrywa się z teorią, tylko z praktyką: zbyt ambitnym zaangażowaniem, słabym odprowadzaniem wióra albo złudnym przekonaniem, że „jeszcze dociśniemy parametry”. Poniżej zebrałem problemy, które widuję najczęściej.
| Objaw | Najczęstsza przyczyna | Co robię zamiast tego |
|---|---|---|
| Drgania i hałas | Zbyt duże zaangażowanie, za mała sztywność, niepasująca geometria płytki | Zmniejszam ae, poprawiam geometrię narzędzia albo skracam wysięg. |
| Wiór nie łamie się i zalega | Nieodpowiedni posuw, zły łamacz wióra, słaba ewakuacja | Ustawiam bardziej agresywny, ale nadal kontrolowany posuw i sprawdzam kierunek wyrzutu wióra. |
| Narzędzie szybko się zużywa | Zbyt wysoka temperatura, ciągłe ocieranie zamiast czystego skrawania | Podnoszę posuw w granicach bezpieczeństwa albo koryguję chłodzenie i ścieżkę. |
| Po zgrubieniu zostaje nierówny naddatek | Chaotyczna trasa narzędzia albo zbyt duże lokalne przeciążenia | Porządkuję CAM i pilnuję równomiernego zdejmowania materiału. |
| Wykańczanie trwa zbyt długo | Za mało materiału zdjęto wcześniej albo zostawiono niestabilną bazę | Przenoszę więcej pracy do etapu wstępnego i zostawiam równy naddatek pod finał. |
Najtrudniej jest wtedy, gdy problem nie daje od razu spektakularnego sygnału, tylko powoli podnosi koszt cyklu. Właśnie dlatego patrzę na roughing nie tylko przez pryzmat wydajności, ale też przewidywalności. Jeśli te dwa elementy są pod kontrolą, dalsza obróbka staje się dużo prostsza.
Czym ten etap różni się od wykańczania
To dwa różne zadania, które wymagają innych ustawień. Etap wstępny ma zdjąć materiał szybko i stabilnie, a wykańczanie ma doprowadzić detal do wymiaru, tolerancji i wymaganej chropowatości. Ra, czyli średnia arytmetyczna chropowatości powierzchni, jest tu dobrą wskazówką, ale nie zastępuje całego obrazu procesu.
| Cecha | Etap zgrubny | Wykańczanie |
|---|---|---|
| Główny cel | Szybko usunąć większość materiału | Uzyskać wymiar, tolerancję i jakość powierzchni |
| Posuw | Wyższy; w stali nierdzewnej często 0,05–0,3 mm/obr | Niższy; zwykle 0,02–0,1 mm/obr |
| Zaangażowanie narzędzia | Duże, ale kontrolowane | Małe, nastawione na dokładność |
| Chropowatość | Nie jest priorytetem | Jest jednym z głównych celów |
| Frezowanie | Może pracować z większym ap i ograniczonym ae
|
Radialne zaangażowanie bywa bardzo małe, często rzędu 2% średnicy narzędzia lub mniej |
| Ryzyko procesu | Większe obciążenie, drgania, ciepło, wiór | Mniejsze obciążenie, ale większa wrażliwość na jakość bazy |
Ja traktuję ten podział bardzo praktycznie: jeśli pierwszy etap robi swoje, to później nie trzeba już „ratować” detalu wykończeniem. To właśnie dlatego rozdzielenie zadań między ciężkie usuwanie materiału a dokładne formowanie powierzchni jest tak opłacalne.
Gdzie najłatwiej odzyskać czas i narzędzia
Największy zysk zwykle nie bierze się z jednego spektakularnego ruchu, tylko z kilku rozsądnych decyzji naraz. Po pierwsze, równy naddatek sprawia, że narzędzie wykańczające pracuje przewidywalnie. Po drugie, stałe obciążenie w ścieżce CAM ogranicza skoki sił i poprawia trwałość płytki. Po trzecie, dobra ewakuacja wióra zmniejsza liczbę awarii, które potrafią zatrzymać całą serię.
W praktyce najbardziej opłaca się nie maksymalizować wszystkiego naraz, tylko pilnować procesu jako całości. Jeśli trzeba wybrać między odrobinę wolniejszym zgrubnym przejściem a ryzykownym przyspieszeniem, zwykle wybieram to pierwsze - szczególnie przy drogich detalach, trudnych materiałach i dłuższych seriach. Najlepszy etap wstępny to taki, po którym wykańczanie staje się spokojną formalnością, a nie walką o uratowanie geometrii.
