W obróbce skrawaniem najwięcej problemów nie sprawia sam program, tylko to, czy komputer, napędy, czujniki i panel operatora rzeczywiście pracują jak jeden układ. Właśnie dlatego linux cnc wciąż pozostaje sensowną opcją w retrofitach starszych frezarek i tokarek, a także przy budowie własnych maszyn, gdzie liczy się elastyczność i możliwość dopasowania konfiguracji do konkretnego warsztatu. W tym tekście pokazuję, jak to działa, kiedy ma sens, jak wygląda pierwsze uruchomienie i jakie ograniczenia trzeba wziąć pod uwagę, zanim zacznie się frezować albo toczyć na serio.
Najkrócej: to elastyczne sterowanie CNC dla maszyn, które trzeba dopasować do warsztatu
- LinuxCNC działa na Linuksie z rozszerzeniami czasu rzeczywistego, więc nadaje się do sterowania maszyną, a nie tylko do symulacji.
- Największą przewagą jest elastyczność: możesz dobrać własne I/O, interfejs, logikę i układ napędów.
- W obróbce skrawaniem najlepiej sprawdza się przy retrofitach, prototypach i małych seriach, gdzie liczy się kontrola nad detalem.
- Sam program nie wystarcza. Potrzebujesz jeszcze sensownego komputera, motion controllera, poprawnego okablowania i strojenia napędów.
- Najczęstszy błąd to uruchamianie maszyny bez sprawdzenia czasu rzeczywistego, latencji i mapy wejść oraz wyjść.
Jak działa sterowanie maszyną w LinuxCNC
W praktyce to nie jest jeden „program do CNC”, tylko cały stos: system operacyjny, interpreter G-code, warstwa HAL, GUI i moduły czasu rzeczywistego. G-code jest językiem poleceń ruchu, a HAL, czyli Hardware Abstraction Layer, łączy sygnały z czujników, napędów i dodatkowych urządzeń, żeby całość dało się spiąć bez przepisywania połowy systemu od zera.
Najprościej patrzeć na to jak na cztery warstwy, które muszą się ze sobą zgadzać: komputer liczy ruch, sterowanie interpretuje program, elektronika wykonuje polecenia, a operator widzi wszystko w czytelnym ekranie. To właśnie ta architektura odróżnia stabilne wdrożenie od „działało na stole, ale nie na maszynie”.
| Warstwa | Rola | Co to daje w warsztacie |
|---|---|---|
| Linux z rozszerzeniami czasu rzeczywistego | Zapewnia przewidywalny czas reakcji | Ruch osi nie zależy od przypadkowych skoków obciążenia systemu |
| Interpreter G-code | Czyta program z CAM-u albo wpisany ręcznie | Maszyna wykonuje ścieżkę obróbki, a nie tylko pojedyncze komendy |
| HAL | Łączy sygnały logiczne, czujniki i napędy | Łatwiej dopasować konfigurację do konkretnej frezarki lub tokarki |
| GUI | Obsługa operatora | Pozycje osi, alarmy i offsety są pod ręką, a nie ukryte w plikach |
| Motion control | Generuje sygnały do napędów i odczytuje I/O | Maszyna porusza się płynnie i zgodnie z zadanym programem |
Oficjalna dokumentacja projektu podaje wprost, że do pracy na maszynie potrzebny jest kernel z rozszerzeniami czasu rzeczywistego, a zwykły kernel nadaje się głównie do symulacji i testów G-code. Ja właśnie od tego zaczynam: najpierw sprawdzam środowisko w trybie Live albo w symulacji, a dopiero potem podłączam realne napędy i krańcówki. To właśnie ten układ decyduje, czy maszyna zachowuje się przewidywalnie, więc następne pytanie brzmi, kiedy takie podejście naprawdę się opłaca.
Kiedy to rozwiązanie ma sens w obróbce skrawaniem
Ja najczęściej widzę dwa dobre scenariusze: stara maszyna do modernizacji i nowa maszyna budowana pod własne wymagania. W obu przypadkach przewagę daje to, że nie jesteś zamknięty w jednym, fabrycznym sposobie podłączenia osprzętu, a układ da się dopasować do konkretnych napędów, sond, chłodziwa czy podajnika narzędzi.
| Sytuacja | Czy ma sens | Dlaczego | Na co uważać |
|---|---|---|---|
| Retrofit starszej frezarki lub tokarki | Tak | Możesz wykorzystać dobrą mechanikę i zbudować nowe sterowanie wokół własnych potrzeb | Trzeba dobrze poznać napędy, czujniki i stan okablowania |
| Maszyna specjalna albo nietypowa | Tak | Elastyczna konfiguracja ułatwia dopasowanie do nietypowej kinematyki i logiki pracy | Im bardziej złożona maszyna, tym ważniejsza dokumentacja i testy |
| Mała seria i produkcja warsztatowa | Tak | Powtarzalne przezbrojenia i własny panel operatora dają realny komfort pracy | Warto zadbać o czytelny ekran i sensowną organizację plików |
| Nowe centrum produkcyjne z pełnym wsparciem producenta | Czasem nie jako pierwszy wybór | Gotowy system bywa szybszy we wdrożeniu i prostszy w serwisie jednego dostawcy | Jeśli liczy się maksymalnie krótki start, elastyczność może nie wystarczyć |
Frezarka
W frezarce największą różnicę robi stabilne bazowanie, sonda narzędziowa, sensowna tabela narzędzi i szybki dostęp do chłodziwa oraz override posuwu. Przy 3- i 4-osiowych retrofitach taki układ pozwala szybciej przechodzić od ustawienia detalu do realnej produkcji.
Przeczytaj również: Jak wiercić w aluminium bez zadziorów i przegrzania
Tokarka
W tokarce liczy się poprawna synchronizacja wrzeciona z osią, obsługa gwintowania i czytelna kontrola narzędzi. Jeśli maszyna ma pracować z enkoderem i bardziej wymagającymi cyklami, trzeba od początku przewidzieć to w konfiguracji, a nie „dokładać później”.
Jeśli profil maszyny pasuje do takiego scenariusza, kolejne pytanie brzmi już praktycznie: jak to postawić bez przepalania czasu na błędne testy.
Jak przygotować środowisko bez wchodzenia od razu na maszynę
Oficjalna dokumentacja projektu podaje wprost, że do pracy na maszynie potrzebny jest kernel z rozszerzeniami czasu rzeczywistego, a zwykły kernel nadaje się głównie do symulacji i testów G-code. Ja właśnie od tego zaczynam: najpierw sprawdzam środowisko w trybie Live albo w symulacji, a dopiero potem podłączam realne napędy i krańcówki.
- Zacznij od komputera i dystrybucji. Najbezpieczniej trzymać się Debiana lub Ubuntu z przygotowaną instalacją LinuxCNC.
- Uruchom wersję Live albo instalację testową, żeby sprawdzić, czy panel, mysz, klawiatura i monitor pracują wygodnie.
- Wykonaj test opóźnień i sprawdź, czy komputer nadaje się do sterowania ruchami w czasie rzeczywistym.
- Skonfiguruj osie, bazowanie i krańcówki, zanim podłączysz cokolwiek, co może uszkodzić narzędzie.
- Zmapuj wejścia i wyjścia w HAL, czyli warstwie łączącej sygnały z czujników, napędów i osprzętu.
- Na koniec zrób ruch pojedynczą osią, a potem suchy przebieg bez materiału.
W praktyce największą oszczędność daje właśnie takie rozdzielenie etapów. Kiedy środowisko działa stabilnie, dopiero wtedy zaczynasz decydować, jaki ekran i jaki styl obsługi będzie najwygodniejszy na co dzień.

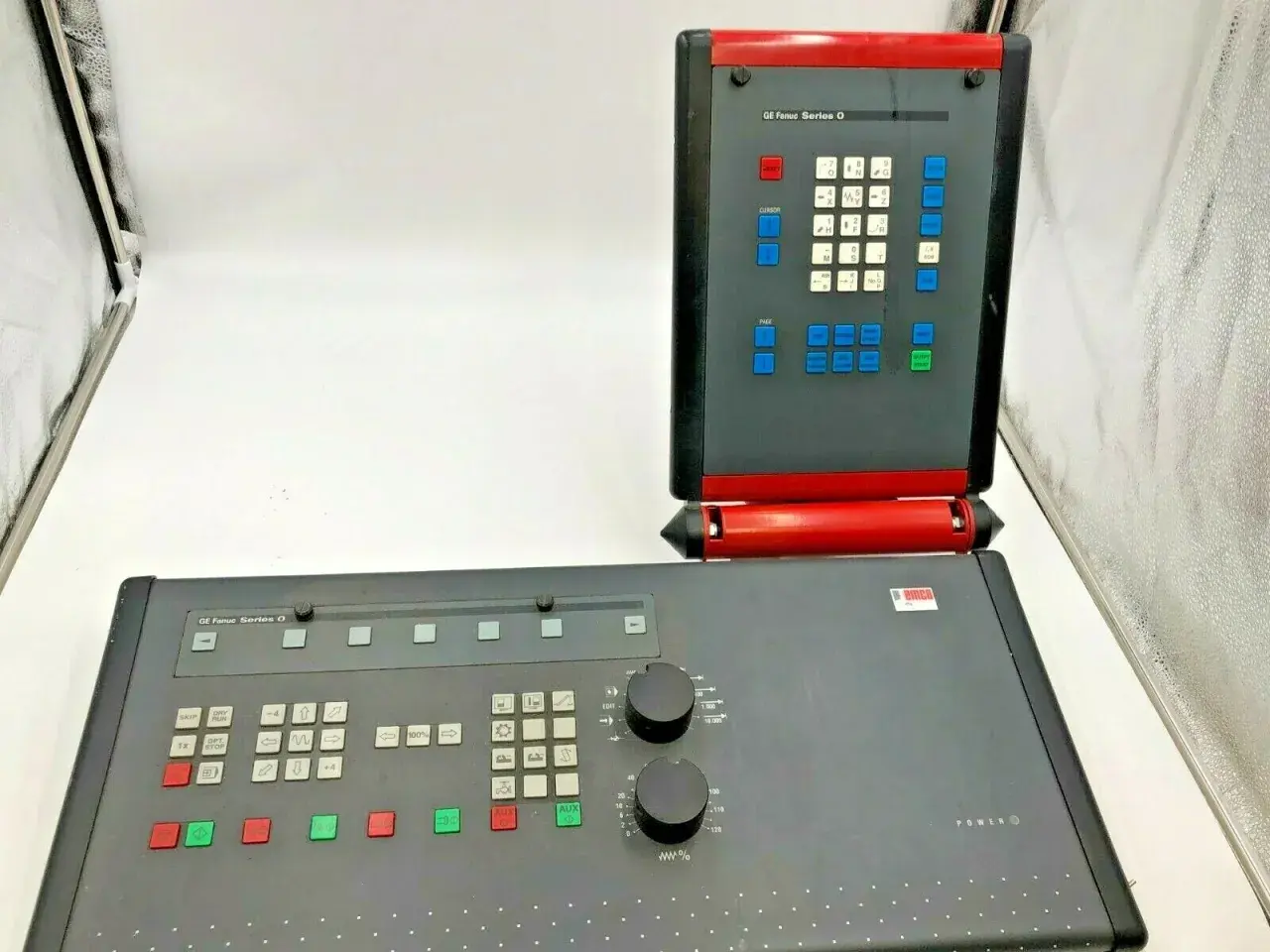

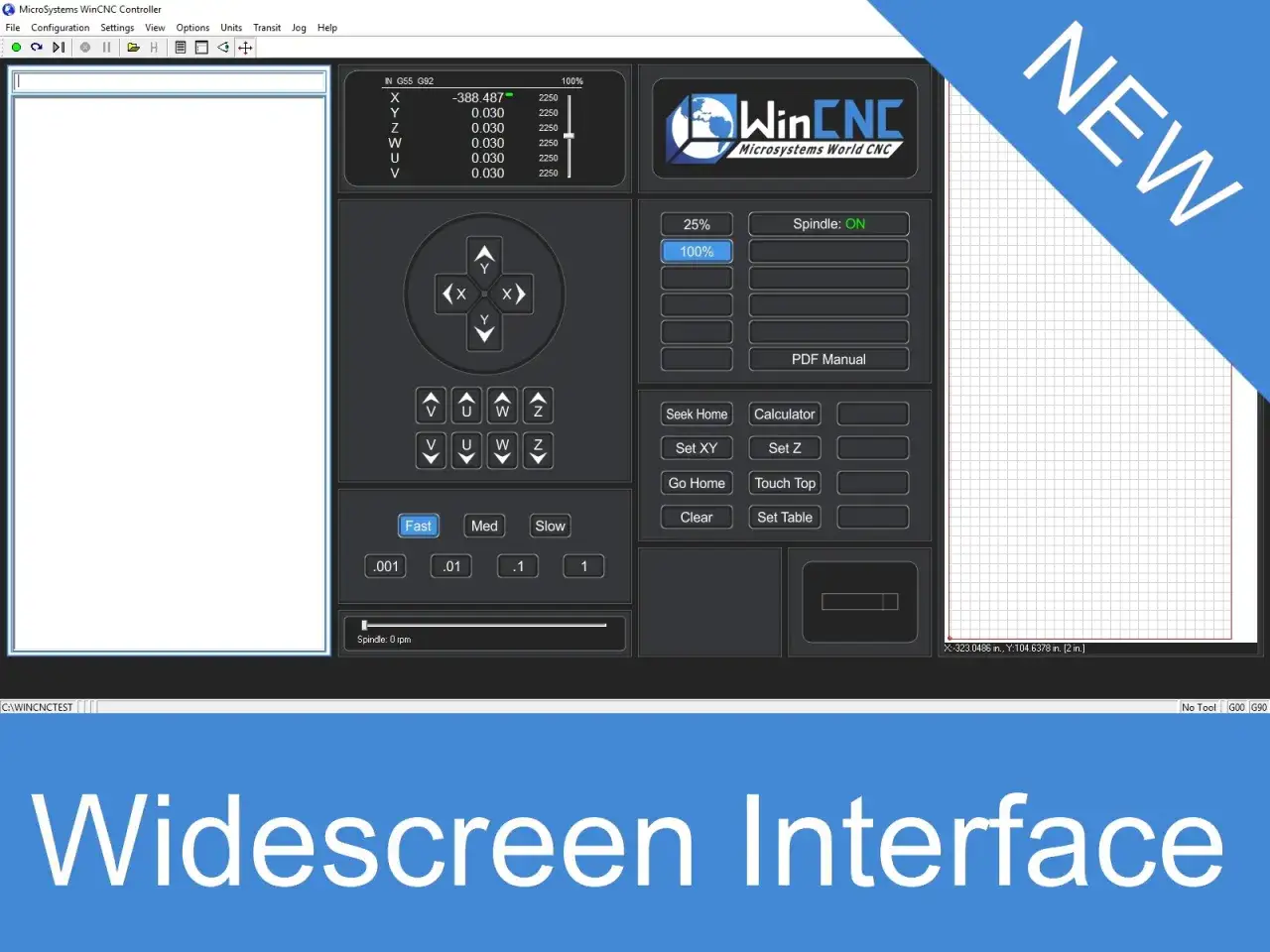

Jakie interfejsy ułatwiają pracę operatorowi
W warsztacie ekran ma znaczenie większe, niż się zwykle sądzi. Operator nie chce walczyć z układem menu, tylko szybko zobaczyć pozycję osi, offset narzędzia, alarm i stan wrzeciona, dlatego wybór GUI warto traktować równie poważnie jak dobór napędów.
W dokumentacji projektu znajdziesz gotowe i konfigurowalne ekrany, więc nie trzeba pisać całego panelu od zera. To ważne, bo w wielu wdrożeniach właśnie interfejs przesądza o tym, czy maszyna jest używana codziennie, czy tylko „na próbę”.
| Interfejs | Najlepszy do | Dlaczego warto | Ograniczenie |
|---|---|---|---|
| AXIS | Klasyczny komputer z myszą i klawiaturą | Jest prosty, przejrzysty i wygodny w codziennej obsłudze | Mniej „panelowy” niż rozwiązania dotykowe |
| GMOCCAPY | Stanowiska z ekranem dotykowym | Dobry dla operatora, który chce mieć duże przyciski i szybki dostęp do podstawowych funkcji | Wymaga sensownie zaplanowanego ekranu i przestrzeni roboczej |
| QtDragon | Nowoczesne pulpity operatorskie | Łączy czytelność z dużymi możliwościami dopasowania | Przy bardziej złożonej konfiguracji trzeba pilnować porządku w ustawieniach |
| QtVCP | Własne, szyte na miarę panele | Pozwala zbudować ekran pod konkretny workflow warsztatu | Najwięcej daje wtedy, gdy ktoś rzeczywiście wie, czego potrzebuje |
Ja zwykle patrzę na ekran nie jak na „ładny dodatek”, tylko jak na narzędzie, które może skrócić przezbrojenie i ograniczyć liczbę błędów operatora. Ale nawet dobry panel nie naprawi źle ustawionych sygnałów, więc dalej pokazuję najczęstsze błędy, które widzę przy pierwszych wdrożeniach.
Najczęstsze błędy, które psują pierwsze wdrożenie
Największy błąd to założenie, że samo oprogramowanie rozwiąże problemy mechaniki, elektryki i czasu reakcji. W praktyce CNC zaczyna działać dobrze dopiero wtedy, gdy program, napędy i okablowanie są dobrane jako jeden system.
- Mylenie symulacji z gotowością do produkcji. To, że G-code przechodzi bez błędu, nie znaczy jeszcze, że maszyna bezpiecznie wykona ruch.
- Ignorowanie latencji i jittera, czyli niestabilności czasowej komputera. W sterowaniu czasu rzeczywistego to jedna z rzeczy, które najszybciej wychodzą w praniu.
- Słabe prowadzenie przewodów i brak ekranowania. Zakłócenia potrafią zepsuć krańcówki, sondę i sygnały z enkoderów.
- Brak planu bazowania. Jeśli homing jest przypadkowy, operator traci czas i rośnie ryzyko kolizji.
- Za duże oczekiwania wobec samego programu. Bez dobrego motion controllera, porządnego I/O i sensownie dobranych napędów nie będzie powtarzalności.
- Pomijanie testu awaryjnego stopu. Bezpieczeństwo powinno działać sprzętowo, a nie tylko „na ekranie”.
Do prostych sekwencji pomocniczych można użyć wbudowanego ClassicLaddera, ale obwodu bezpieczeństwa nie projektuję na zasadzie „wystarczy w GUI”. Awaryjny stop i krytyczne blokady powinny działać sprzętowo, niezależnie od tego, co aktualnie pokazuje ekran. Jeśli te pułapki są pod kontrolą, zostaje już tylko zbudować konfigurację, którą da się utrzymać przez lata.
Co zwykle przesądza o tym, że instalacja zostaje w warsztacie na lata
Najlepiej utrzymują się te konfiguracje, które są opisane jak maszyna, a nie jak jednorazowy eksperyment. Zapisuję więc mapę pinów, parametry napędów, wersję kernela, ustawienia bazowania i kolejność uruchomienia, bo bez tego każdy serwis zamienia się w zgadywanie.
- Trzymaj prostą strukturę konfiguracji i nazwij sygnały tak, żeby dało się je odczytać po miesiącu.
- Zostaw fizyczny łańcuch bezpieczeństwa niezależny od GUI.
- Testuj najpierw jeden tor ruchu, potem bazowanie, potem wrzeciono, a dopiero na końcu cykl automatyczny.
- Jeśli masz w planie sondę narzędziową, chłodziwo, magazyn narzędzi lub dodatkową oś, dołóż je dopiero po stabilnym ruchu podstawowym.
Wtedy LinuxCNC przestaje być ciekawostką z Linuksa, a staje się normalnym narzędziem produkcyjnym: przewidywalnym, modyfikowalnym i wystarczająco mocnym, żeby dobrze obsłużyć frezarkę, tokarkę albo maszynę po solidnym retroficie.
