Gwint PG to jeden z tych standardów, które nie są już pierwszym wyborem przy nowych projektach, ale nadal regularnie wracają w serwisie, automatyce i starszych obudowach. W praktyce najważniejsze są tu trzy rzeczy: co dokładnie oznacza ten gwint, jak odczytać jego rozmiar i kiedy trzeba go zastąpić rozwiązaniem metrycznym. Poniżej porządkuję temat tak, żeby dało się z niego skorzystać zarówno przy doborze osprzętu, jak i przy ocenie starej dokumentacji.
Najkrócej o standardzie PG
- PG to starszy niemiecki standard gwintu stosowany głównie w dławikach kablowych i przepustach do obudów.
- To nie jest klasyczny gwint śrubowy do łączenia elementów konstrukcyjnych, tylko gwint instalacyjny.

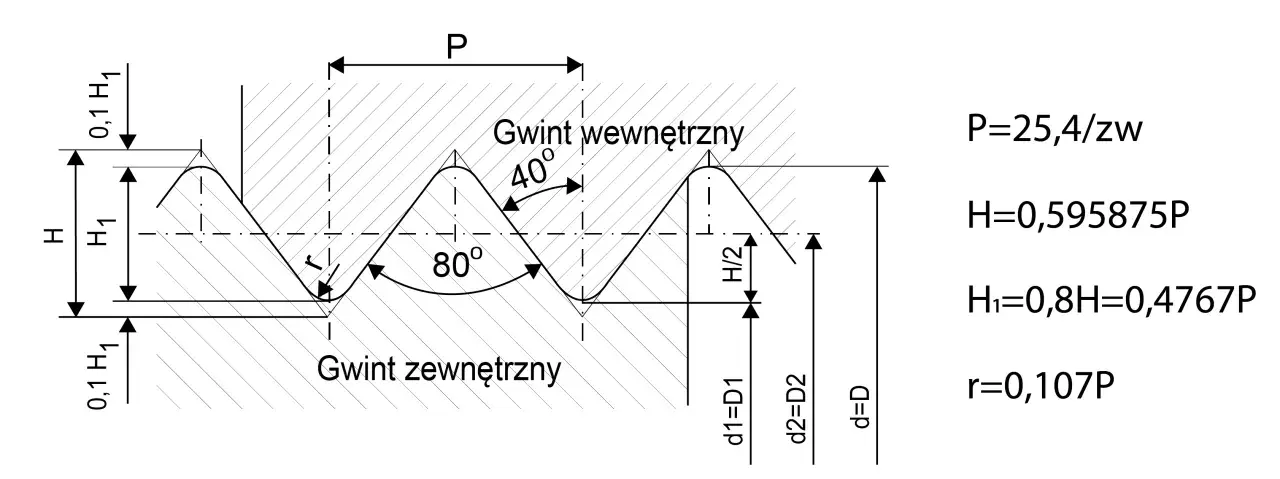

- Zarys gwintu ma kąt 80°, a nie 60° jak w typowych gwintach metrycznych.
- W nowych instalacjach standard PG został wyparty przez gwinty metryczne zgodne z IEC 62444 i EN 60423.
- Najczęściej spotykane rozmiary to PG7, PG9, PG11, PG13.5, PG16, PG21, PG29, PG36, PG42 i PG48.
- Przy doborze liczy się nie tylko numer, ale też średnica, skok, zakres zacisku i warunki pracy całego połączenia.
Czym jest standard PG i skąd się wziął
PG to skrót od niemieckiego Panzergewinde, czyli dawnego standardu gwintu stosowanego w osprzęcie do prowadzenia i uszczelniania przewodów. W praktyce spotyka się go przede wszystkim w dławikach kablowych, przepustach do obudów, osprzęcie instalacyjnym i starszych urządzeniach przemysłowych. Ja traktuję go bardziej jako standard przyłączeniowy niż „gwint do śruby” w klasycznym sensie, bo jego rola polega na przejściu kabla przez obudowę i zapewnieniu szczelności, a nie na skręcaniu dwóch części mechanicznych.
Jak podaje LAPP, rozmiary PG 7 do PG 48 zostały zastąpione metrycznymi odpowiednikami M12 do M63, a później zakres metryczny rozszerzono jeszcze szerzej. To dobrze pokazuje, że PG nie zniknął z rynku całkowicie, ale przestał być standardem dla nowych instalacji. Wciąż wraca przy naprawach, modernizacjach i wymianie pojedynczych elementów w istniejących maszynach. Żeby dobrze go rozpoznać, trzeba zejść poziom niżej i spojrzeć na konkretne oznaczenia oraz wymiary.
Jak czytać oznaczenia i wymiary
Oznaczenie PG nie mówi po prostu „jaki to gwint”, ale wskazuje na konkretny rozmiar nominalny używany w osprzęcie kablowym. To ważne, bo ten numer nie jest tożsamy z średnicą kabla ani z typowym rozmiarem śruby. Najlepiej myśleć o nim jak o kodzie rozmiaru, który trzeba sprawdzić razem z wymiarem otworu, skokiem i zakresem uszczelnienia dławika.
| Oznaczenie | Nominalna średnica zewnętrzna [mm] | Skok [mm] | Uwagi praktyczne |
|---|---|---|---|
| PG7 | 12,5 | 1,27 | Małe przepusty, cienkie przewody |
| PG9 | 15,2 | 1,41 | Częsty wybór w małych obudowach |
| PG11 | 18,6 | 1,41 | Popularny w aparaturze i szafach sterowniczych |
| PG13.5 | 20,4 | 1,41 | Jeden z najczęściej spotykanych rozmiarów w automatyce |
| PG16 | 22,5 | 1,41 | Dla przewodów o nieco większej średnicy |
| PG21 | 28,3 | 1,59 | Większe przepusty w obudowach przemysłowych |
| PG29 | 37,0 | 1,59 | Duże dławiki i cięższe zastosowania |
| PG36 | 47,0 | 1,59 | Instalacje o większym przekroju wiązek |
| PG42 | 54,0 | 1,59 | Rzadziej spotykany, ale nadal obecny w starszym sprzęcie |
| PG48 | 59,3 | 1,59 | Największy z klasycznej grupy PG |
Warto zapamiętać jedną rzecz: numer PG pomaga zgrubnie dobrać osprzęt, ale końcowy wybór zawsze robi się po średnicy kabla, zakresie zacisku i rodzaju uszczelnienia. Sama nazwa na opakowaniu nie wystarczy, zwłaszcza jeśli pracujesz ze starszą dokumentacją albo z obudową, która była już wcześniej przerabiana. YAMAWA opisuje PG13.5 jako niemiecki gwint DIN 40430 o kącie zarysu 80°, co dobrze pokazuje jego techniczny, instalacyjny charakter. Na takim tle najlepiej widać, dlaczego nowe projekty prawie zawsze idą w stronę metrycznego odpowiednika.
PG a gwint metryczny w praktyce
Największy błąd, jaki widzę, to traktowanie PG jak „prawie metrycznego” gwintu i dobieranie elementu wyłącznie po podobnej średnicy. To nie działa, bo różni się nie tylko profil, ale też cały sposób standaryzacji osprzętu. W praktyce PG i gwint metryczny mogą wyglądać podobnie na pierwszy rzut oka, ale nie są wymienne bez sprawdzenia parametrów.
| Kryterium | PG | Gwint metryczny |
|---|---|---|
| Status standardu | Starszy standard, dziś głównie w częściach zamiennych i starszych instalacjach | Standard stosowany w nowych projektach |
| Kąt zarysu | 80° | Zwykle 60° |
| Zakres rozmiarów | Klasycznie PG7 do PG48 | Szerszy zakres, od małych po bardzo duże rozmiary |
| Typowe zastosowanie | Dławiki kablowe, przepusty, starsze obudowy | Dławiki kablowe, obudowy, nowa aparatura |
| Zamienność | Nie należy zakładać zgodności z metrycznym odpowiednikiem | Nie należy zakładać zgodności z PG |
Warto też pamiętać o praktycznym tle tej zmiany. Nowe systemy wykorzystują metryczne rozwiązania, bo łatwiej je standaryzować, opisać w dokumentacji i łączyć z szeroką ofertą osprzętu. Dla wykonawcy oznacza to mniej improwizacji na montażu, a dla serwisu prostsze zamówienia części zamiennych. Jeśli więc projektujesz nową obudowę, zwykle lepiej od razu iść w standard metryczny, a PG zostawić tam, gdzie trzeba utrzymać zgodność ze starszym sprzętem.
Jak dobrać właściwy element do otworu i kabla
Dobór zaczynam od pytania: czy chodzi o wymianę istniejącego elementu, czy o nowy montaż. To zmienia wszystko. W przypadku naprawy najpierw sprawdzam oznaczenie na obudowie albo starym dławiku, a dopiero potem mierzę średnice. Przy nowym projekcie patrzę przede wszystkim na średnicę kabla, zakres uszczelnienia, materiał i klasę szczelności całego przejścia.
- Odczytaj oznaczenie z dokumentacji albo z samego elementu. Jeśli masz PG13.5, nie zakładaj automatycznie, że zamienisz go na „coś podobnego” w metrycznym rozmiarze.
- Sprawdź średnicę zewnętrzną gwintu i skok. Suwmiarka wystarczy do wstępnej identyfikacji, ale przy wątpliwościach lepiej użyć wzornika gwintów.
- Dobierz zakres zacisku do kabla. To on decyduje, czy połączenie będzie szczelne i czy odciążenie mechaniczne zadziała tak, jak trzeba.
- Uwzględnij materiał. Tworzywo, mosiądz niklowany i stal nierdzewna zachowują się inaczej w wilgoci, oleju, chłodziwie i przy drganiach.
- Sprawdź wymaganą ochronę IP. Sama zgodność gwintu nie gwarantuje jeszcze, że całość wytrzyma pył, wilgoć albo okresowe zalanie.
- Jeśli przewód jest ekranowany, pomyśl o EMC. W automatyce i sterowaniu to często ważniejsze niż sam rozmiar gwintu.
Gdy muszę wykonać otwór w obudowie albo ocenić stary element, nie bazuję na samym opisie z katalogu. W obróbce metalu drobne różnice tolerancji naprawdę mają znaczenie, bo zbyt luźny otwór psuje szczelność, a zbyt ciasny potrafi uszkodzić gwint albo zdeformować cienką ściankę. Właśnie dlatego w praktyce liczy się nie tylko nominalny rozmiar, lecz także jakość wykonania, grubość materiału i sposób dokręcenia kontrnakrętki.
Najczęstsze błędy przy pracy z tym standardem
W serwisie najwięcej problemów nie wynika z samego standardu, tylko z pośpiechu przy doborze. Gwint może być prawidłowy, a mimo to połączenie nadal będzie nieszczelne albo nietrwałe. Najczęściej widzę kilka powtarzalnych błędów:
- Mylenie PG z metrycznym odpowiednikiem tylko dlatego, że średnice wyglądają podobnie.
- Dobór po numerze zamiast po zakresie uszczelnienia, co kończy się luźnym albo zbyt ciasnym zaciskiem.
- Ignorowanie materiału obudowy, zwłaszcza przy cienkiej blasze, aluminium i tworzywach technicznych.
- Zakładanie, że stary dławik jeszcze „dociągnie”, mimo że wkładka uszczelniająca jest już spękana lub utwardzona.
- Używanie przypadkowych adapterów bez sprawdzenia klas szczelności i tolerancji mechanicznych.
- Pomijanie wibracji i odciążenia kabla, choć to właśnie one często niszczą połączenie szybciej niż sama korozja.
Jeśli te zasady zignorować, problemy zwykle wychodzą dopiero na etapie montażu albo po kilku tygodniach pracy urządzenia. Z zewnątrz wszystko wygląda poprawnie, ale uszczelnienie pracuje źle, przewód się luzuje albo dławik zaczyna przepuszczać wilgoć. To właśnie dlatego przy PG nie wystarcza zgodność „na oko” - trzeba patrzeć na cały układ, a nie na jeden wymiar. Przy modernizacji starszej instalacji warto więc podejść do tematu od strony całego panelu, a nie pojedynczego otworu.
Co warto zrobić przy modernizacji starszej instalacji
Jeśli modernizuję starszą szafę lub obudowę, najpierw decyduję, czy zachowuję zgodność ze starym standardem, czy przechodzę na metryczny. Gdy wymieniam tylko jeden element i reszta instalacji ma zostać bez zmian, sens ma pozostawienie PG. Gdy jednak tworzę nową dokumentację, planuję kolejne zakupy albo przebudowuję większy fragment urządzenia, lepiej od razu przejść na rozwiązanie metryczne.
- Zostaw PG tam, gdzie celem jest szybka i bezpieczna wymiana bez ingerencji w obudowę.
- Przejdź na gwint metryczny, jeśli projekt ma żyć jeszcze wiele lat i ma być łatwy w serwisie.
- W dokumentacji oznaczaj standardy bardzo precyzyjnie, bo podobne średnice nie oznaczają tej samej geometrii.
- Nie mieszaj przypadkowo starych i nowych dławików w jednym urządzeniu, jeśli zależy Ci na powtarzalności montażu.
W praktyce dobrze opisany standard oszczędza czas już na etapie zamawiania części, a później także przy serwisie. Jeśli w projekcie pojawiają się jednocześnie oba systemy, najrozsądniej jest od razu zaznaczyć to na rysunkach, w zestawieniu materiałowym i przy samym otworze montażowym. Dzięki temu unikniesz sytuacji, w której element pasuje mechanicznie tylko częściowo, a szczelność trzeba ratować na miejscu. Dla mnie to właśnie najważniejsza lekcja z pracy z tym standardem: nie chodzi o samą nazwę gwintu, tylko o to, żeby cały układ działał przewidywalnie i bez kompromisów tam, gdzie nie są one potrzebne.
