W gwintach metrycznych liczy się nie tylko średnica, ale przede wszystkim skok, bo to on decyduje, czy śruba i nakrętka naprawdę do siebie pasują. Przy M24 najczęściej chodzi o gwint zwykły 3 mm, ale w praktyce spotyka się też wersje drobnozwojne, które zmieniają sposób montażu, dobór narzędzi i zachowanie połączenia. Poniżej rozkładam temat na proste elementy: jak czytać oznaczenie, jak sprawdzić skok, jakie są typowe wartości i czego unikać przy doborze elementów złącznych.
Najważniejsze informacje o gwincie M24
- M24 oznacza średnicę nominalną 24 mm, a nie skok.
- Standardowy skok dla M24 to 3 mm, czyli gwint zwykły M24x3.
- Warianty drobnozwojne spotykane w praktyce to najczęściej M24x2, M24x1,5 i M24x1; czasem także M24x0,75.
- Do wykonania gwintu M24x3 przyjmuje się zwykle wiertło 21 mm, a otwór przelotowy dla śruby M24 to najczęściej 26 mm w pasowaniu normalnym.
- Najczęstszy błąd to kupowanie lub składanie połączenia „na M24” bez sprawdzenia skoku.
Jak czytać oznaczenie M24
W systemie metrycznym litera M oznacza gwint metryczny, a liczba po niej mówi o średnicy nominalnej. W przypadku M24 chodzi więc o rozmiar 24 mm, a nie o skok. Sam skok to odległość między odpowiadającymi sobie punktami dwóch sąsiednich zwojów, mierzona wzdłuż osi śruby. Jeśli jeden zapis ma tylko formę M24, w praktyce handlowej zwykle oznacza to gwint zwykły, czyli wariant o skoku 3 mm.
To ważne rozróżnienie, bo w dokumentacji technicznej, zamówieniach i serwisie samo „M24” bywa zbyt mało precyzyjne. Ja traktuję to jako skrót myślowy, nie pełne oznaczenie. Gdy liczy się bezbłędne dopasowanie, dopisuję skok i ewentualnie klasę tolerancji, żeby nikt nie musiał zgadywać. Gdy to rozróżnienie jest jasne, można przejść do konkretnej tabeli skoków.
Jaki skok ma gwint M24 i kiedy spotkasz inne warianty
Najkrótsza odpowiedź brzmi: standardowy skok M24 to 3 mm. Oznacza to, że po jednym pełnym obrocie nakrętka przesuwa się o 3 mm wzdłuż osi śruby. Na 10 zwojach daje to 30 mm, więc taki gwint da się szybko zweryfikować nawet bez specjalistycznego oprzyrządowania. W katalogach i na rysunkach spotkasz jednak także wersje drobnozwojne, które zachowują tę samą średnicę nominalną, ale mają mniejszy skok.
| Oznaczenie | Skok [mm] | Co to oznacza w praktyce |
|---|---|---|
| M24 | 3,0 | Gwint zwykły, najczęściej spotykany w handlu i konstrukcjach ogólnych |
| M24x2 | 2,0 | Drobnozwojny wariant do połączeń wymagających większej kontroli |
| M24x1,5 | 1,5 | Popularny wariant drobnozwojny przy dokładniejszym dopasowaniu |
| M24x1 | 1,0 | Jeszcze drobniejszy gwint, używany tam, gdzie liczy się precyzja |
| M24x0,75 | 0,75 | Wariant specjalny, który pojawia się w wybranych katalogach i zastosowaniach |
Im mniejszy skok, tym więcej zwojów na tej samej długości. To daje lepszą kontrolę przy regulacji i bywa wygodne tam, gdzie jest mało miejsca na zazębienie. Nie oznacza jednak automatycznie „lepszego” połączenia. W środowisku brudnym, przy częstym rozkręcaniu albo w prostym serwisie terenowym zwykły M24x3 zwykle wygrywa prostotą i odpornością na błędy montażowe. Żeby nie zgadywać, trzeba jeszcze umieć ten skok potwierdzić w warsztacie.
Jak sprawdzić skok bez zgadywania
Ja zaczynam od grzebienia do gwintów, bo to najszybsza metoda. Wzornik od razu pokazuje, który profil zgrywa się ze zwojami, więc odpada większość domysłów. Jeśli nie mam wzornika pod ręką, biorę suwmiarkę i mierzę długość odcinka obejmującego kilka pełnych zwojów. W gwincie metrycznym to działa prosto: dla M24x3 na 10 zwojach powinno wyjść 30 mm, dla M24x2 - 20 mm, a dla M24x1,5 - 15 mm.
- Sprawdź wzornikiem gwintów - to najpewniejsza i najszybsza metoda przy nowych elementach.
- Zmierz odcinek kilku zwojów - im dłuższy fragment, tym mniejsze ryzyko pomyłki.
- Porównaj z nakrętką wzorcową - jeśli masz pewny element referencyjny, od razu odrzucisz zły skok.
- Uważaj na zużyte zwoje - wytarty lub uszkodzony gwint potrafi oszukać nawet doświadczone oko.
W praktyce najwięcej problemów widzę wtedy, gdy ktoś mierzy gwint zgnieciony, zabrudzony albo częściowo zatartego. W takim przypadku wynik „na oko” jest mało wart, bo zarys nie pokazuje już pełnej geometrii. Kiedy skok jest już potwierdzony, zostaje praktyka obróbkowa: wiercenie, gwintowanie i otwór przelotowy.
Jak dobrać wiertło pod gwint i otwór przelotowy

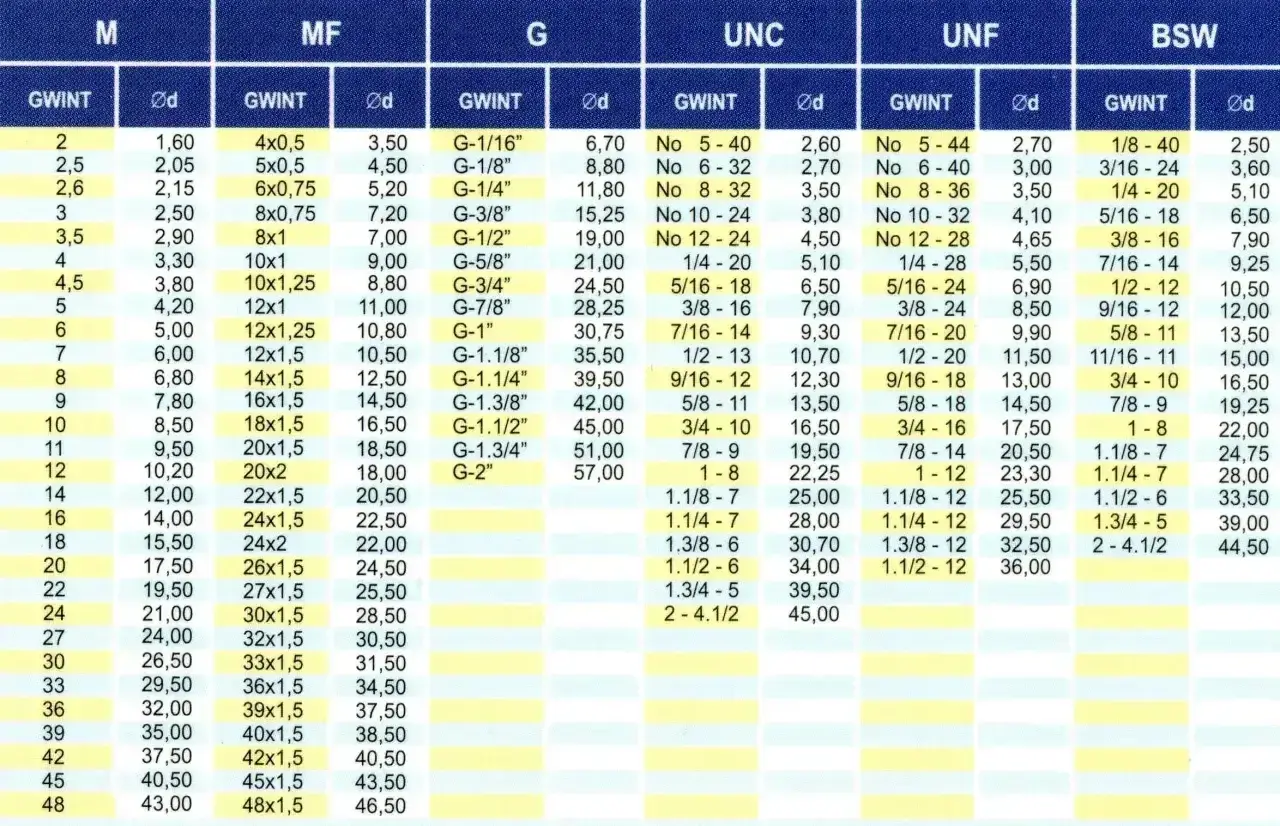

Do wykonania gwintu wewnętrznego trzeba dobrać wiertło pod gwintownik, a nie przypadkowy rozmiar z półki. Dla M24x3 najczęściej przyjmuje się 21 mm. Przy drobniejszych skokach średnica wiertła rośnie: dla M24x2 to zwykle 22 mm, dla M24x1,5 - 22,5 mm, a dla M24x1 - 23 mm. To wartości orientacyjne, ale w większości warsztatowych zastosowań bardzo praktyczne.
| Gwint | Wiertło pod gwint [mm] | Uwagi praktyczne |
|---|---|---|
| M24x3 | 21,0 | Najczęstszy punkt odniesienia |
| M24x2 | 22,0 | Drobnozwojny wariant o wyższym wypełnieniu zwoju |
| M24x1,5 | 22,5 | Przydatny tam, gdzie potrzebna jest dokładniejsza regulacja |
| M24x1 | 23,0 | Wariant drobny, stosowany rzadziej |
Jeśli śruba ma tylko przechodzić przez detal, patrzę na otwór przelotowy, a nie na wiertło pod gwint. Dla śruby M24 najczęściej przyjmuje się 25 mm jako otwór ciasny, 26 mm jako normalny i 28 mm jako luźny. To już zależy od pasowania i montażu, a nie od samego skoku. W praktyce takie rozróżnienie oszczędza czas przy wierceniu i zmniejsza liczbę poprawek, ale ma sens tylko wtedy, gdy wiesz, czy pracujesz z gwintem zwykłym, czy drobnozwojnym.
Kiedy wybrać gwint zwykły, a kiedy drobnozwojny
Przy M24 naprawdę nie wybieram skoku po przyzwyczajeniu. Patrzę na warunki pracy, dostępność części i to, czy połączenie będzie rozbierane. Gwint zwykły jest bardziej „warsztatowy” i wybacza więcej, a drobnozwojny daje większą kontrolę tam, gdzie montaż musi być dokładny.
| Cecha | M24x3 | M24x2 / M24x1,5 / M24x1 |
|---|---|---|
| Montaż | Łatwiejszy i mniej wrażliwy na zabrudzenie | Wymaga dokładniejszego prowadzenia |
| Regulacja | Mniej precyzyjna | Lepsza kontrola docisku i pozycji |
| Odporność na serwis w terenie | Zwykle wyższa | Niższa, bo drobniejszy zarys łatwiej uszkodzić |
| Zastosowanie | Konstrukcje ogólne, połączenia seryjne, naprawy | Układy specjalne, regulacyjne, z ograniczoną długością zazębienia |
| Moja ocena | Wybór domyślny | Wybór tylko wtedy, gdy jest konkretny powód techniczny |
Ważna rzecz: drobniejszy skok nie jest magicznym sposobem na wszystkie problemy z odkręcaniem. O luzowaniu połączenia bardziej decydują zabezpieczenia, moment dokręcania, materiał i warunki pracy niż sam fakt, że gwint jest drobny. To dlatego przy M24 zwykły gwint nadal jest pierwszym wyborem w wielu zastosowaniach, a drobnozwojny zostawiam do zadań bardziej wymagających.
Najczęstsze błędy przy śrubach M24
Nawet przy tak popularnym rozmiarze jak M24 pomyłki zdarzają się zaskakująco często. Najbardziej kosztowne są te, które z pozoru wyglądają niegroźnie, a kończą się zniszczeniem pierwszych zwojów albo niedopasowaniem całego zestawu.
- Mylenie średnicy ze skokiem - M24 mówi o rozmiarze nominalnym, nie o odstępie między zwojami.
- Składanie elementów „na siłę” - śruba M24x2 nie powinna trafiać do nakrętki M24x3.
- Pomiar zużytego gwintu - starte zwoje dają fałszywy odczyt i łatwo wprowadzają w błąd.
- Brak dopisania skoku na rysunku - samo M24 bywa za mało, jeśli ma znaczenie konkretna wersja gwintu.
- Dobór wiertła „na oko” - przy M24 różnica 1 mm robi już realną różnicę w jakości połączenia.
- Ignorowanie długości zazębienia - przy dłuższych śrubach i miękkich materiałach to detal, który szybko wychodzi w eksploatacji.
W praktyce jeden błędny dobór potrafi zniszczyć nakrętkę, śrubę i cały czas przeznaczony na montaż. Jeśli zamawiasz elementy do warsztatu albo zapisujesz je na rysunku, ostatni krok pozwala uniknąć większości pomyłek.
Co jeszcze dopisać do specyfikacji, żeby M24 nie zostało niedopowiedziane
Jeżeli mam jednym zdaniem uprościć temat, to sama średnica 24 mm nie wystarcza. Przy zamówieniu albo w dokumentacji dopisuję pełny zapis, na przykład M24x3, a gdy to istotne także klasę tolerancji, długość nagwintowania i sposób zabezpieczenia powierzchni. W praktyce właśnie te dopiski odróżniają element pasujący od elementu, który pasuje tylko „na papierze”.
- Pełne oznaczenie skoku - bez tego łatwo kupić zły wariant.
- Klasa tolerancji - przy połączeniach technicznych często pojawiają się oznaczenia typu 6g i 6H.
- Długość części gwintowanej - ważna przy śrubach częściowo gwintowanych i prętach.
- Materiał i powłoka - szczególnie istotne w środowisku wilgotnym, zapylonym lub korozyjnym.
- Rodzaj elementu - śruba, nakrętka czy pręt gwintowany to nie zawsze zamienniki jeden do jednego.
Gdy te informacje są podane od razu, unikam dopytywania, zwrotów towaru i niepotrzebnego rozwiercania otworów. To drobiazg, ale w warsztacie właśnie takie drobiazgi oszczędzają najwięcej czasu.
