Gwint rurowy walcowy to jeden z tych detali, które wyglądają niepozornie, a w praktyce decydują o szczelności całego układu. W tym tekście wyjaśniam, czym różni się od gwintu stożkowego, jak naprawdę się uszczelnia, jak rozpoznawać jego oznaczenia oraz na co uważać przy doborze złączek, zaworów i króćców. To temat szczególnie ważny wszędzie tam, gdzie liczy się pewne połączenie w instalacjach hydraulicznych, pneumatycznych i pomiarowych.
Najważniejsze rzeczy do zapamiętania przed montażem
- To gwint równoległy, a szczelność zapewnia osobny element, nie sam profil zwoju.
- Najczęściej spotkasz oznaczenie G, a w katalogach także nazwę BSPP.
- Profil jest oparty na zarysie Whitwortha o kącie 55°.
- Rozmiar calowy nie oznacza rzeczywistej średnicy zewnętrznej gwintu.
- Najwięcej problemów wynika z mylenia go z gwintem stożkowym i złaściwego uszczelnienia czoła.
Czym jest gwint G i gdzie go spotkasz
W praktyce mówimy tu o gwincie rurowym używanym w połączeniach, w których gwint nie ma uszczelniać sam z siebie. Zewnętrzny i wewnętrzny zarys są walcowe, czyli równoległe na całej długości, a typowe oznaczenie to G. W branży można też spotkać nazwę BSPP, czyli Parallel Pipe Thread, ale dla użytkownika najważniejsze jest to, że chodzi o ten sam rodzinny typ połączenia.
Norma ISO 228 opisuje właśnie taki układ: gwinty do skręcania elementów armatury, zaworów, złączek i osprzętu, w których szczelność realizuje się poza samym gwintem. To rozwiązanie bardzo częste w pneumatyce, aparaturze kontrolno-pomiarowej, lekkiej hydraulice i w armaturze, gdzie liczy się powtarzalność montażu oraz możliwość ustawienia elementu w odpowiednim położeniu bez walki z „dociąganiem na siłę”.
W warsztacie zwracam na ten typ szczególną uwagę, bo z zewnątrz bywa myląco podobny do innych gwintów rurowych. Jeśli spojrzeć tylko pobieżnie, łatwo pomylić go z wersją stożkową, a wtedy kłopoty zaczynają się dopiero przy próbie uszczelnienia. To właśnie od sposobu uszczelnienia przechodzimy do najważniejszej różnicy.

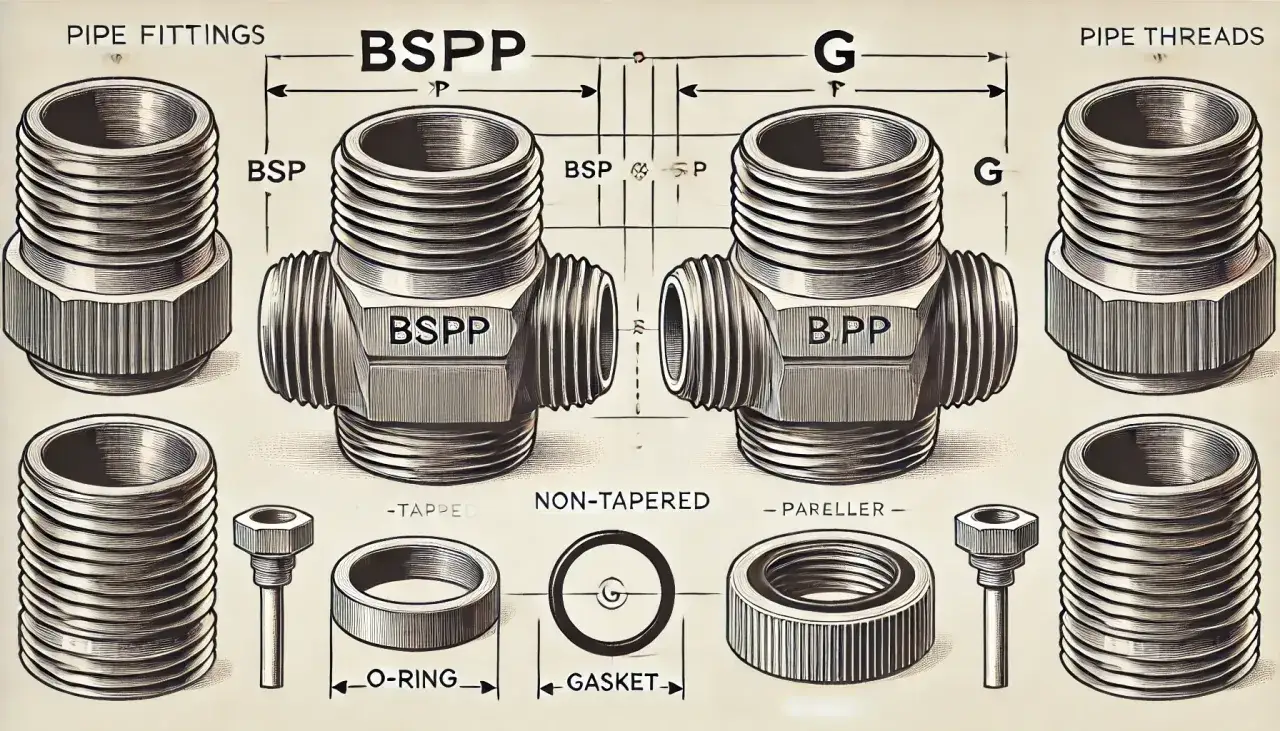

Jak ten gwint naprawdę się uszczelnia
Najczęstszy błąd polega na założeniu, że skoro element ma gwint rurowy, to wystarczy go skręcić i po sprawie. Przy gwincie walcowym tak nie jest. Szczelność powstaje na powierzchni przylegania lub na uszczelce, a nie w samym gwincie.
Najczęściej spotykane sposoby uszczelnienia to:
- płaska podkładka z miedzi, aluminium lub materiału kompozytowego,
- O-ring osadzony w przygotowanym gnieździe,
- uszczelka z pierścieniem metalowym, czyli rozwiązanie typu bonded seal,
- styk czołowy dwóch precyzyjnie obrobionych powierzchni,
- w niektórych układach dodatkowo masa uszczelniająca, ale tylko jako wsparcie, nie zamiennik właściwego elementu uszczelniającego.
Jeżeli konstrukcja złącza nie przewiduje żadnej z tych metod, nie próbuję ratować sytuacji samą taśmą PTFE. Taka taśma może pomóc w ograniczeniu mikroprzecieków lub zabezpieczeniu gwintu przed zapieczeniem, ale nie zastąpi poprawnie zaprojektowanego uszczelnienia czołowego. Wiele wycieków wynika nie z „kiepskiego gwintu”, tylko z błędnego założenia, że to gwint ma robić całą robotę.
To prowadzi do kolejnej praktycznej kwestii: jak odróżnić ten typ od gwintów, które rzeczywiście uszczelniają się na zwoju.
Jak odróżnić go od gwintu stożkowego
Najprościej mówiąc: gwint walcowy ma stałą średnicę, a stożkowy zwęża się albo rozszerza na długości zwoju. To jednak nie wszystko. Różnica dotyczy także sposobu pracy połączenia, tolerancji i oczekiwanego efektu po skręceniu.
| Typ gwintu | Zarys | Jak uzyskuje się szczelność | Typowe użycie | Najczęstsza pułapka |
|---|---|---|---|---|
| G / BSPP | Walcowy, 55° | Podkładka, O-ring, uszczelka czołowa | Armatura, pneumatyka, aparatura, króćce | Próba uszczelniania wyłącznie na gwincie |
| R / BSPT | Stożkowy, 55° | Na zwoju, z pastą lub taśmą uszczelniającą | Połączenia, w których gwint ma pracować jako uszczelnienie | Mylenie z G, bo z zewnątrz wygląda podobnie |
| NPT | Stożkowy, 60° | Na zwoju | Standard amerykański | Mieszanie z BSP i liczenie, że „prawie pasuje” |
W praktyce największy problem nie polega na samym wkręceniu elementu, tylko na tym, że połączenie wydaje się pasować, a później zaczyna sączyć. Jeśli więc mam do czynienia z nowym przyłączem, zawsze sprawdzam nie tylko oznaczenie, ale też to, czy producent zakłada uszczelnienie na gwincie, czy na czole. Ta jedna decyzja oszczędza dużo czasu przy montażu i serwisie.
Skoro wiemy już, że G i R nie są tym samym rozwiązaniem, warto przyjrzeć się rozmiarom, bo tu również łatwo o pomyłkę.
Najpopularniejsze rozmiary i co oznaczają oznaczenia calowe
Oznaczenia takie jak G 1/8, G 1/4 czy G 1/2 wyglądają jak zwykły zapis calowy, ale nie należy ich czytać dosłownie jako rzeczywistej średnicy zewnętrznej gwintu. To oznaczenie nominalne, które w praktyce odnosi się do całej rodziny wymiarowej, a nie do jednej prostej wartości mierzonej suwmiarką na zwoju.
| Oznaczenie | Średnica zewnętrzna w przybliżeniu | Liczba zwojów na cal | Skok w przybliżeniu | Typowe zastosowanie |
|---|---|---|---|---|
| G 1/8 | 9,73 mm | 28 | 0,907 mm | Manometry, drobna aparatura, małe przyłącza |
| G 1/4 | 13,16 mm | 19 | 1,337 mm | Pneumatyka, małe złączki, osprzęt warsztatowy |
| G 3/8 | 16,66 mm | 19 | 1,337 mm | Armatura, zawory, połączenia pomocnicze |
| G 1/2 | 20,95 mm | 14 | 1,814 mm | Bardzo częste przyłącze w hydraulice i pneumatice |
| G 3/4 | 26,44 mm | 14 | 1,814 mm | Większe przepływy, zawory, kolektory |
| G 1 | 33,25 mm | 11 | 2,309 mm | Większe porty, zasilanie mediów, armatura przemysłowa |
Te wartości są bardzo użyteczne przy identyfikacji złączek, ale trzeba pamiętać o tolerancji i o klasie wykonania. Dwa elementy oznaczone tym samym rozmiarem nadal mogą zachowywać się inaczej, jeśli pochodzą z różnych systemów lub są przeznaczone do innego sposobu uszczelnienia. Dlatego sam zapis na korpusie to dopiero początek, nie koniec sprawdzania.
Gdy rozmiar już się zgadza, najwięcej awarii i tak wynika z błędów montażowych. To właśnie one najczęściej robią różnicę między połączeniem trwałym a takim, które zaczyna cieknąć po pierwszym rozruchu.
Błędy, które najczęściej kończą się przeciekiem
W serwisie widuję kilka powtarzalnych pomyłek. Część z nich jest banalna, ale właśnie przez to łatwo je zlekceważyć. Najczęściej problem nie bierze się z „wadliwego gwintu”, tylko z pośpiechu albo z nieczytelnej dokumentacji.
- Mylenie G z R lub NPT - połączenie może wejść kilka zwojów, ale nie będzie poprawne.
- Brak właściwej uszczelki - przy G sama pasta na gwincie zwykle nie załatwia sprawy.
- Zabrudzone lub uszkodzone czoło - nawet drobny zadzior potrafi zepsuć szczelność.
- Przeciągnięcie momentu dokręcania - powoduje deformację uszczelki albo pęknięcie elementu aluminiowego.
- Wielokrotne używanie zużytej podkładki - szczególnie w połączeniach miedzianych i aluminiowych.
- Zakładanie, że ręczne dokręcenie wystarczy - jeśli konstrukcja wymaga dociśnięcia czoła, trzeba to wykonać zgodnie z przeznaczeniem złącza.
Najbardziej zdradliwe jest jednak mieszanie standardów. Dwie części potrafią wyglądać podobnie, a mimo to nie będą współpracować poprawnie, bo różnią się geometrią zarysu, tolerancją albo sposobem pracy pod obciążeniem. Jeśli po wstępnym skręceniu mam wątpliwości, wolę wrócić do oznaczeń niż ratować się „na oko”.
To samo podejście przydaje się przy obróbce i kontroli jakości, bo wtedy trzeba już nie tylko rozpoznać gwint, ale też wykonać go tak, aby połączenie działało w praktyce.
Na co zwrócić uwagę przy obróbce i kontroli jakości
Jeśli wykonuję taki gwint w warsztacie, zaczynam od pytania, co ma uszczelniać połączenie. To decyduje o całej reszcie: o doborze narzędzia, o wymiarowaniu czoła, o wymaganej jakości powierzchni i o tym, czy trzeba przewidzieć miejsce na podkładkę albo O-ring.
Przy obróbce ważne są przede wszystkim:
- zgodność oznaczenia z dokumentacją, na przykład G 1/2 zamiast „gwint jak do hydrauliki”,
- prawidłowy profil 55° i odpowiednia geometria narzędzia,
- brak zadziorów na wejściu gwintu,
- osiowość otworu i gwintu,
- gładka powierzchnia czołowa, jeśli uszczelnienie ma pracować na przylgni,
- kontrola sprawdzianem lub próbą z elementem wzorcowym, a nie samą suwmiarką.
W praktyce suwmiarka przydaje się tylko do wstępnej identyfikacji. Do oceny zgodności potrzebne są jeszcze sprawdziany, wzorce albo przynajmniej porównanie z pewnym elementem referencyjnym. Jeżeli detal ma współpracować z uszczelką płaską, równie ważna jak sam gwint jest jakość obróbki powierzchni przylgowej. To drobiazg, ale właśnie on często rozstrzyga, czy połączenie będzie trzymać ciśnienie bez dodatkowych poprawek.
Po tej stronie warsztatu najważniejsze staje się już nie samo wykonanie, ale to, czy zamawiane lub produkowane elementy rzeczywiście pasują do całego układu. I temu poświęcam ostatnią, praktyczną część.
Zanim kupisz złączkę, sprawdź trzy rzeczy, które oszczędzają najwięcej czasu
Przed zamówieniem części albo przed wykonaniem nowego przyłącza zawsze sprawdzam trzy informacje: jaki to standard, gdzie odbywa się uszczelnienie i jak wygląda część współpracująca. Brzmi prosto, ale właśnie te trzy punkty najczęściej eliminują błędne zakupy.
W praktyce oznacza to, że muszę wiedzieć:
- czy potrzebuję gwintu G, czy jednak wersji stożkowej,
- czy połączenie uszczelnia się podkładką, O-ringiem, czy na przylgni,
- czy partner połączenia ma takie samo oznaczenie i ten sam standard,
- czy w korpusie przewidziano miejsce na docisk czołowy,
- czy rozmiar nominalny zgadza się z realnym osprzętem, który mam już na stanowisku.
Najlepsza praktyka jest prosta: nie wybieram elementu po samym „wygląda podobnie”. Jeśli dokumentacja mówi G 1/2, chcę mieć G 1/2 i odpowiedni sposób uszczelnienia, a nie przypadkowy zamiennik z innego systemu. Takie podejście jest mniej widowiskowe niż szybki montaż, ale w realnej pracy daje dużo mniej reklamacji i dużo mniej nerwów przy pierwszym uruchomieniu.
