Frezowanie to jedna z najważniejszych metod obróbki skrawaniem, bo pozwala szybko i precyzyjnie nadawać detalom płaszczyzny, rowki, kieszenie oraz złożone kontury. W praktyce liczy się tu nie tylko samo narzędzie, ale też sposób prowadzenia materiału, mocowanie, chłodzenie i dobór parametrów. Poniżej wyjaśniam, jak działa ten proces, jakie są jego odmiany i na co patrzeć, jeśli chcesz ocenić jakość albo opłacalność takiej obróbki.
Najważniejsze rzeczy o frezowaniu
- Frezowanie polega na usuwaniu materiału wieloostrzowym narzędziem, czyli frezem, który wykonuje ruch obrotowy.
- Proces świetnie nadaje się do płaszczyzn, rowków, kieszeni, gniazd i konturów, także tych bardziej złożonych.
- O wyniku decydują przede wszystkim sztywność układu, mocowanie detalu, geometria frezu i parametry skrawania.
- W CNC łatwiej uzyskać powtarzalność i lepszą kontrolę jakości, ale sama automatyka nie naprawi źle przygotowanego procesu.
- Najczęstsze błędy to zbyt długi wysięg narzędzia, źle dobrany frez i słabe odprowadzanie wiórów.
Czym jest frezowanie i jak odróżnić je od toczenia oraz wiercenia
Frezowanie to rodzaj obróbki skrawaniem, w którym materiał jest zdejmowany warstwa po warstwie za pomocą frezu, czyli narzędzia wieloostrzowego. Najczęściej obraca się samo narzędzie, a detal wykonuje ruch posuwowy albo pozostaje nieruchomy, jeśli pracuje obrabiarka wieloosiowa. Kluczowe jest to, że ostrza nie tną cały czas w jednym punkcie, tylko wchodzą w materiał cyklicznie, dlatego proces ma charakter przerywany.
Ja zwykle tłumaczę to bardzo prosto: jeśli część ma być płaska, mieć rowek, kieszeń albo nieregularny kontur, frezowanie zwykle jest naturalnym wyborem. Gdy dominuje geometria obrotowa, lepsze bywa toczenie; gdy potrzebny jest otwór, najpierw myśli się o wierceniu.
| Proces | Co się porusza | Najlepsze zastosowanie | Typowy efekt |
|---|---|---|---|
| Frezowanie | Najczęściej obraca się frez, a detal wykonuje posuw | Płaszczyzny, rowki, kieszenie, kontury, powierzchnie 3D | Duża elastyczność kształtu i dobra dokładność |
| Toczenie | Obraca się detal, a nóż skrawający pracuje liniowo | Części osiowo symetryczne, wałki, tuleje, stożki | Bardzo dobra wydajność przy geometrii obrotowej |
| Wiercenie | Obraca się wiertło, które zagłębia się w materiał | Otwory przelotowe i nieprzelotowe | Szybkie wykonanie otworu, ale mniejsza swoboda kształtu |
Ta różnica ma znaczenie już na etapie projektu, bo od niej zależy nie tylko czas obróbki, ale też liczba operacji potrzebnych do osiągnięcia wymiaru i jakości powierzchni. Właśnie dlatego warto najpierw zobaczyć, jak taki proces wygląda w praktyce, od mocowania po ostatnie przejście narzędzia.
Jak przebiega frezowanie krok po kroku
W dobrze zaplanowanym procesie frezowanie nie zaczyna się od samego uruchomienia wrzeciona. Najpierw trzeba ustawić detal, wybrać narzędzie, określić bazę i zdecydować, ile materiału zostanie zdjęte w jednym przejściu. W praktyce to właśnie te decyzje najczęściej przesądzają o tym, czy obróbka będzie stabilna, szybka i czysta, czy zacznie generować drgania i zadzior.
- Mocowanie detalu - element musi być ustalony pewnie, bez ryzyka przesunięcia. Jeśli detal „pracuje” w uchwycie, jakość powierzchni zwykle spada natychmiast.
- Dobór frezu - inny frez wybiera się do stali, inny do aluminium, a jeszcze inny do rowków, płaszczyzn lub konturów. Liczy się nie tylko średnica, ale też geometria ostrzy.
- Ustawienie bazy - operator lub programista ustala punkt zerowy i odniesienie do wymiarów. Bez tego trudno utrzymać powtarzalność.
- Obróbka zgrubna - najpierw usuwa się większość naddatku. To etap, na którym ważne są odprowadzanie wiórów i odpowiedni zapas sztywności.
- Wykańczanie - ostatnie przejścia nadają wymiar i jakość powierzchni. Tu zwykle pracuje się spokojniej, z mniejszym naddatkiem i lepszą kontrolą posuwu.
- Kontrola - po obróbce sprawdza się wymiary, płaskość, chropowatość i ewentualne zadziory. To etap, którego nie warto pomijać, bo poprawki po fakcie są zawsze droższe.
W frezowaniu ogromne znaczenie ma też odprowadzanie wiórów. Jeśli wiór zostaje w strefie skrawania, narzędzie zaczyna grzać zamiast ciąć, a to od razu odbija się na powierzchni i żywotności frezu. Z tego powodu w praktyce tak dużo mówi się o chłodzeniu, geometrii ostrzy i sensownej strategii przejść. To prowadzi do pytania, jakie są właściwie najważniejsze odmiany samego frezowania.
Jakie są najważniejsze odmiany frezowania
W technice obróbki skrawaniem nazwa „frezowanie” obejmuje kilka różnych wariantów. Dla osoby spoza branży brzmią podobnie, ale w zakładzie robi to dużą różnicę, bo każda odmiana sprawdza się w innych warunkach i daje inny efekt końcowy.
| Odmiana | Na czym polega | Kiedy ma sens | Na co uważać |
|---|---|---|---|
| Frezowanie czołowe | Skrawanie odbywa się głównie czołem frezu | Gdy trzeba uzyskać płaską powierzchnię i bazę | Źle dobrany kąt lub zbyt agresywny posuw pogarsza jakość |
| Frezowanie obwodowe | Materiał usuwa głównie część obwodowa narzędzia | Przy dłuższych powierzchniach, krawędziach i rowkach | Wysoki wysięg frezu szybko wywołuje drgania |
| Frezowanie kieszeni i rowków | Narzędzie zagłębia się w materiał i wykonuje wnęki | Przy gniazdach, kanałach, podfrezowaniach i elementach montażowych | Trzeba pilnować odprowadzania wiórów, bo strefa jest zamknięta |

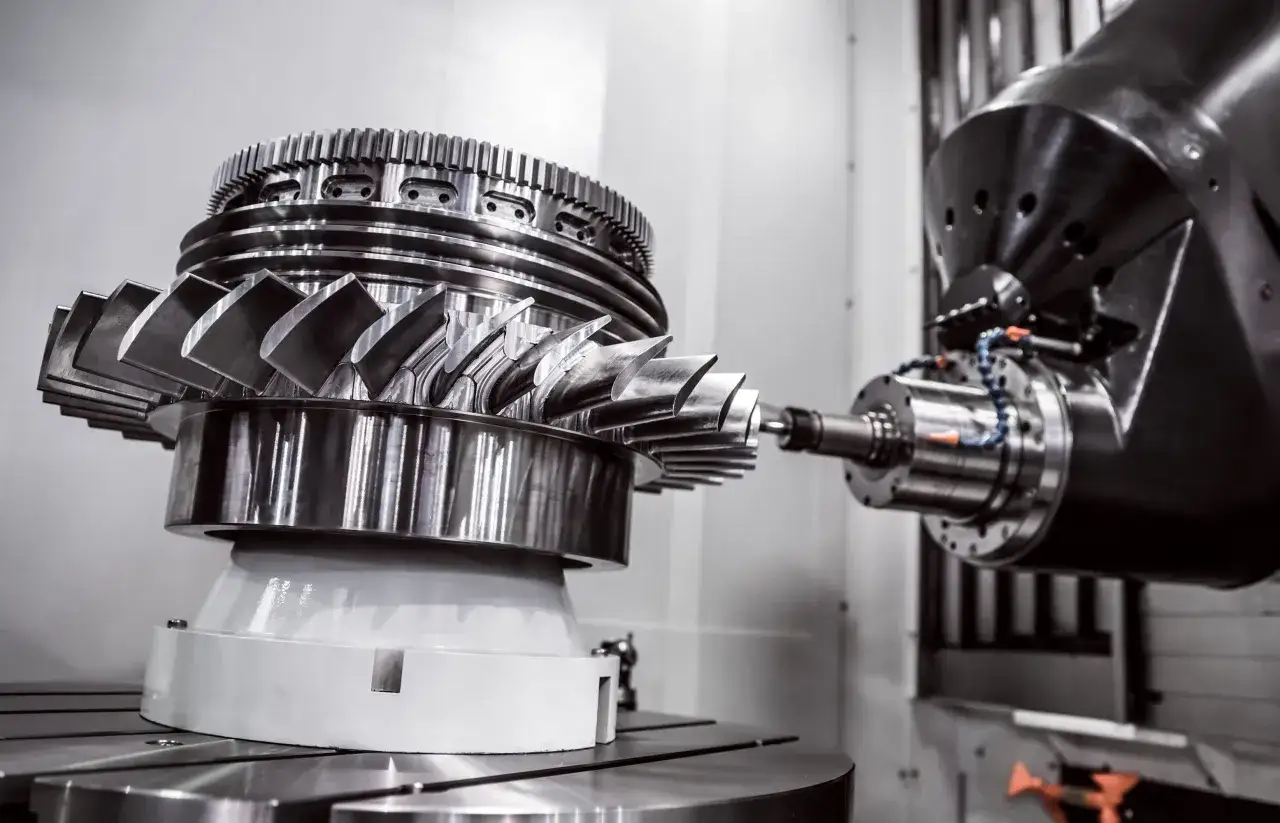

| Frezowanie kształtowe i profilowe | Obrabia się kontur zgodny z zadanym kształtem | Przy detalach o bardziej złożonej geometrii | Im bardziej skomplikowany profil, tym większe znaczenie ma program i sztywność |
| Frezowanie gwintów i śrubowe | Ruch narzędzia tworzy powierzchnię spiralną | Gdy trzeba wykonać gwinty, helisy albo kanały spiralne | Tu liczy się precyzyjna synchronizacja ruchów |
W praktyce jeden detal często łączy kilka odmian naraz: zaczyna się od czoła, potem pojawia się kieszeń, a na końcu profil. To normalne i właśnie dlatego frezowanie jest tak uniwersalne. W nowoczesnej produkcji dochodzi jeszcze różnica między pracą CNC a obróbką konwencjonalną, która w wielu warsztatach nadal ma swoje mocne miejsce.
Frezowanie CNC i konwencjonalne w praktyce
W dobrze ustawionym procesie CNC dokładność rzędu 0,1 mm jest normalnym punktem odniesienia, a przy precyzyjnych ustawieniach można zejść jeszcze niżej. To jednak nie oznacza, że konwencjonalna obróbka jest gorsza z definicji. Przy pojedynczym detalu, prostym zadaniu albo szybkiej korekcie ręcznej bywa po prostu rozsądniejsza i tańsza w uruchomieniu.
| Kryterium | Frezowanie CNC | Frezowanie konwencjonalne |
|---|---|---|
| Powtarzalność | Bardzo wysoka, szczególnie w serii | Zależy mocno od operatora |
| Złożoność kształtu | Świetne do konturów, kieszeni i powierzchni 3D | Lepsze przy prostszych operacjach |
| Koszt przygotowania | Wyższy na starcie, ale opłacalny przy powtarzalności | Niski przy małych, nieskomplikowanych zadaniach |
| Prędkość w serii | Wyraźnie wyższa | Ograniczona przez pracę ręczną |
| Kiedy wybrać | Przy powtarzalnych detalach i wymaganiach jakościowych | Przy prostych naprawach, prototypach i krótkich poprawkach |
Warto jeszcze odróżnić frezowanie współbieżne od przeciwbieżnego. Współbieżne zwykle daje lepszą powierzchnię i mniejsze zużycie narzędzia, ale wymaga sztywnej maszyny oraz dobrego luzu w układzie prowadzenia. Przeciwbieżne bywa bezpieczniejsze na starszych obrabiarkach i przy mniej stabilnym mocowaniu, choć częściej zostawia gorszy ślad na materiale. To nie jest wybór „lepsze albo gorsze” w oderwaniu od rzeczywistości, tylko decyzja zależna od maszyny, detalu i materiału.
Przy frezowaniu CNC najwięcej zyskuje się nie tylko na czasie, ale też na powtarzalności. Gdy detal ma wracać do produkcji co tydzień albo co miesiąc, dobrze przygotowany program i stabilne mocowanie potrafią oszczędzić więcej niż sam zakup droższego frezu. I właśnie tutaj pojawia się kolejny ważny temat: co naprawdę wpływa na jakość, czas oraz koszt obróbki.
Co decyduje o jakości, czasie i koszcie obróbki
Z mojego punktu widzenia największe różnice nie wynikają z samej marki frezu, tylko z tego, czy cały układ pracuje stabilnie. Frezowanie to suma wielu drobnych decyzji: od geometrii ostrza, przez mocowanie, aż po to, czy wiór ma gdzie uciec. Jeśli jeden element zawiedzie, reszta bardzo szybko przestaje mieć znaczenie.
- Materiał obrabiany - stal, aluminium czy tworzywo zachowują się inaczej, więc ten sam program nie zawsze da ten sam efekt.
- Sztywność układu - im większy wysięg frezu i słabsze mocowanie, tym większe ryzyko drgań, hałasu i pogorszenia powierzchni.
- Geometria frezu - liczba ostrzy, kąt natarcia i rodzaj powłoki mają realny wpływ na skrawanie, a nie są tylko detalem katalogowym.
- Posuw na ząb - to ilość materiału przypadająca na jedno ostrze w czasie jednego obrotu; zbyt duży psuje powierzchnię, zbyt mały może tylko grzać materiał.
- Głębokość skrawania - patrzy się na głębokość osiową (ap) i promieniową (ae), czyli jak głęboko i jak szeroko narzędzie wchodzi w materiał.
- Chłodzenie i wióry - bez sprawnego odprowadzania wióra nawet dobry frez zaczyna pracować w gorszych warunkach.
- Liczba przejść - czasem jedno dodatkowe przejście bardziej opłaca się jakościowo niż agresywne zbieranie całego naddatku naraz.
W praktyce koszt frezowania najczęściej rośnie nie przez samą minutę skrawania, ale przez przygotowanie, mocowanie i poprawki. Przy krótkiej serii jedno dodatkowe ustawienie potrafi kosztować więcej niż samo zdjęcie materiału. Dlatego opłacalność tej technologii ocenia się nie tylko przez pryzmat ceny narzędzia, ale też liczby operacji, czasu przezbrojenia i zużycia ostrzy.
Jeśli maszyna zaczyna „śpiewać”, to nie jest drobny problem estetyczny. To zwykle sygnał, że układ wchodzi w zakres, w którym rosną drgania, pogarsza się powierzchnia i szybciej zużywa się narzędzie. Tych błędów najczęściej nie da się naprawić samym zwiększeniem ostrożności operatora, bo źródło leży głębiej.
Najczęstsze błędy, które psują efekt
W warsztacie frezowanie najczęściej psuje nie sama technika, tylko zestaw powtarzalnych błędów. Dobra wiadomość jest taka, że większości z nich da się uniknąć już na etapie planowania procesu.
- Zbyt długi wysięg frezu - im większa dźwignia, tym większe drgania i gorsza dokładność.
- Źle dobrana geometria narzędzia - frez do aluminium nie zawsze sprawdzi się w stali, a narzędzie do zgrubnej obróbki nie da ładnej powierzchni wykańczającej.
- Ignorowanie kierunku skrawania - niewłaściwy wybór między współbieżnym a przeciwbieżnym często pogarsza jakość albo skraca życie narzędzia.
- Słabe mocowanie detalu - nawet minimalne przesunięcie psuje wymiar, a czasem cały element.
- Złe odprowadzanie wiórów - wiór zostający w strefie cięcia działa jak dodatkowy problem mechaniczny i termiczny.
- Próba zebrania zbyt dużego naddatku na raz - to szybka droga do przegrzania, szarpania i pogorszenia jakości powierzchni.
- Brak kontroli po obróbce - bez pomiaru łatwo nie zauważyć, że detal jest już poza tolerancją albo ma zadzior na krawędzi.
Najlepsze efekty daje nie „mocniejsza” obróbka, tylko bardziej świadoma. Jeśli od początku wiesz, gdzie narzędzie będzie miało ciężko, możesz skrócić czas cyklu, ograniczyć zużycie frezu i poprawić jakość bez dokładania kosztów. To prowadzi do ostatniej, praktycznej kwestii: kiedy frezowanie jest naprawdę najlepszym wyborem, a kiedy lepiej postawić na inną metodę.
Kiedy frezowanie wygrywa z toczeniem i wierceniem
Frezowanie ma największy sens wtedy, gdy detal nie jest jedynie obrotem wokół osi. Płaskie powierzchnie, kieszenie, rowki, gniazda pod elementy montażowe, powierzchnie złożone i kontury przestrzenne to właśnie jego naturalne środowisko. W takich przypadkach obróbka skrawaniem w wersji frezarskiej daje najlepszy kompromis między czasem, dokładnością i elastycznością.
Jeśli jednak część jest przede wszystkim osiowo symetryczna, częściej wygra toczenie. Jeśli potrzebny jest sam otwór, wiercenie bywa prostsze, szybsze i tańsze. Z mojego doświadczenia najwięcej problemów pojawia się wtedy, gdy ktoś próbuje jednym procesem rozwiązać wszystko naraz, zamiast dobrać technologię do geometrii detalu.
W praktyce najlepiej planuje się frezowanie już na etapie projektu. Warto od razu przewidzieć bazy, dostęp narzędzia, sensowną głębokość kieszeni i kolejność operacji, bo to właśnie te detale decydują później o jakości, czasie i kosztach. Jeśli detal ma być stabilny, powtarzalny i dobrze wykończony, frezowanie zwykle broni się bardzo mocno; jeśli geometria jest obrotowa albo bardzo prosta, rozsądniej może być wybrać inną metodę.
