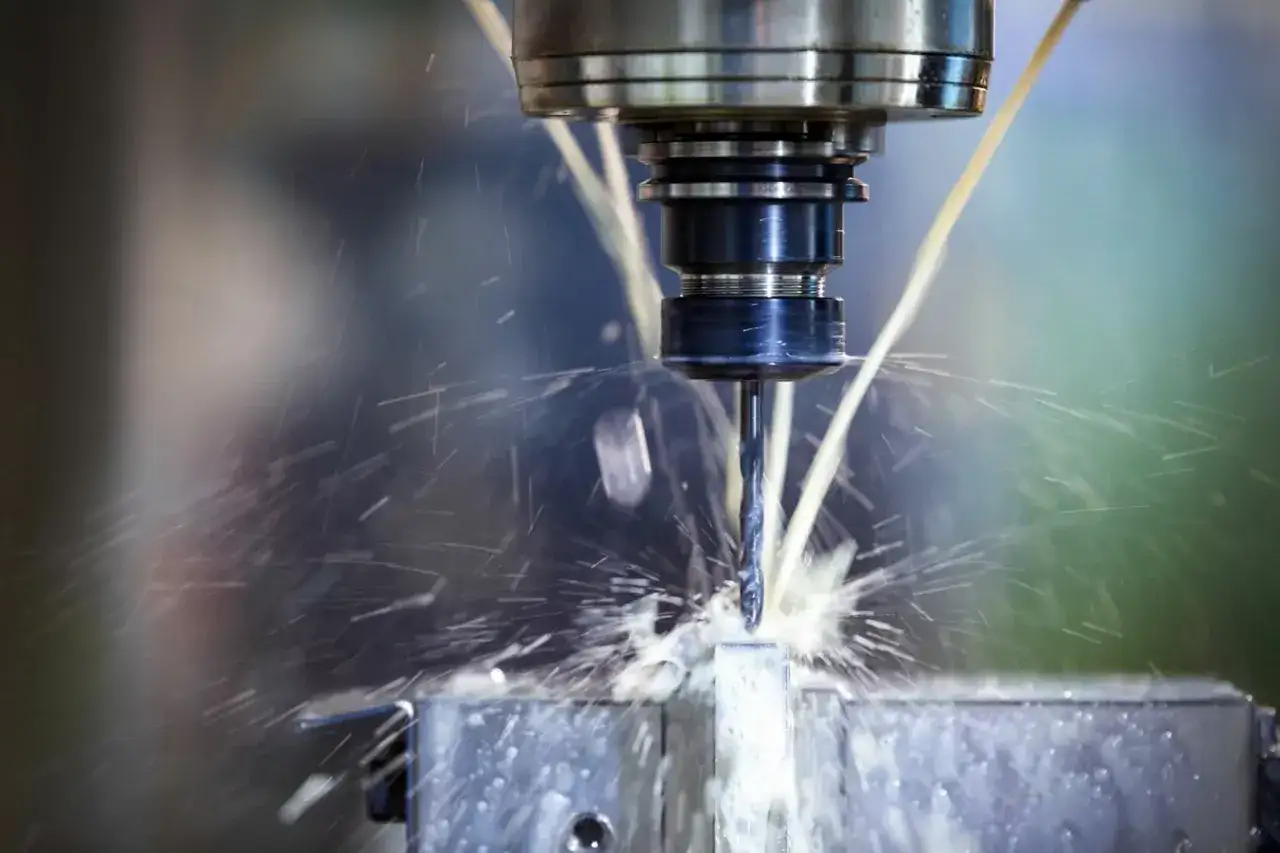

Dobre systemy mocowania na frezarkach decydują nie tylko o bezpieczeństwie, ale też o tym, czy detal wyjdzie w tolerancji, czy zacznie drżeć już przy pierwszym przejściu. W praktyce wszystko sprowadza się do trzech rzeczy: stabilnego bazowania, pewnego docisku i takiego ustawienia detalu, żeby narzędzie miało dostęp tam, gdzie trzeba. Poniżej rozkładam temat na konkretne rozwiązania, typowe błędy i prosty schemat wyboru, który realnie pomaga przy obróbce skrawaniem.
Najpierw trzeba ustawić detal poprawnie, a dopiero potem dobierać osprzęt
- Bazowanie i docisk to nie to samo - detal musi być jednocześnie ustalony i odporny na siły skrawania.
- W obróbce frezarskiej najczęściej liczą się imadła, dociski na stole teowym, uchwyty próżniowe, magnetyczne i przyrządy specjalne.
- Najlepsze rozwiązanie zależy od kształtu detalu, materiału, liczby operacji i serii produkcyjnej.
- Przy cienkich ściankach i dużych detalach nadmierny docisk potrafi zepsuć wymiar bardziej niż sama obróbka.
- W produkcji powtarzalnej opłaca się myśleć o czasie przezbrojenia tak samo serio jak o sztywności mocowania.
Co musi zapewnić dobre mocowanie detalu
W frezowaniu nie chodzi o to, żeby detal był po prostu „mocno przytrzymany”. On ma być ustalony w przestrzeni i odporny na siły, które chce wprowadzić frez. To dlatego w praktyce tak często wracam do zasady 3-2-1: trzy punkty bazują jedną płaszczyznę, dwa kolejne blokują przesunięcie boczne, a jeden zamyka ostatni stopień swobody. Dzięki temu detal nie „pływa”, ale też nie jest niepotrzebnie ściskany z każdej strony.
To ważne rozróżnienie, bo zbyt agresywny docisk bywa równie groźny jak zbyt słaby. Przy elementach cienkościennych, długich albo wykonanych z miękkiego materiału detal może się odkształcić już na stole, a po zdjęciu mocowania wraca do pierwotnego kształtu i nagle okazuje się, że wymiar się nie zgadza. W praktyce wolę dobrze rozłożoną siłę niż „siłowe” dociśnięcie jednej szczęki.
Drugi filar to sztywność całego układu. Liczy się nie tylko sam uchwyt, ale też stół, podkładki, śruby, długość wysięgu i dostęp narzędzia. Jeżeli detal jest wysunięty zbyt daleko poza punkty podparcia, zaczyna działać jak dźwignia. Wtedy nawet poprawnie ustawione mocowanie przestaje wystarczać. Właśnie od tej zależności zaczyna się dobór konkretnego rozwiązania.
Jeśli ten etap jest dobrze przemyślany, kolejne decyzje są prostsze. Dlatego najpierw patrzę na geometrię detalu, a dopiero potem na sam osprzęt.
Najczęściej stosowane rozwiązania i gdzie naprawdę mają sens
Nie ma jednego mocowania, które sprawdza się zawsze. W warsztacie wygrywa zwykle nie najbardziej „zaawansowany” system, tylko taki, który pasuje do konkretnego detalu i nie dokłada zbędnych komplikacji. Poniższe zestawienie najlepiej pokazuje, kiedy sięgać po dane rozwiązanie.
| Rozwiązanie | Kiedy działa najlepiej | Mocne strony | Ograniczenia |
|---|---|---|---|
| Imadło maszynowe | Detale prostopadłościenne, krótkie serie, obróbka wielostronna po jednym ustawieniu | Duża powtarzalność, szybkie ustawienie, łatwe bazowanie | Ograniczony dostęp do detalu, ślady po szczękach, słabsze przy bardzo dużych elementach |
| Dociski i łapy na stole teowym | Duże lub nieregularne detale, elementy o trudnym kształcie | Duża elastyczność, niski koszt, możliwość mocowania prawie wszystkiego | Dłuższe przezbrojenie, większe ryzyko błędu montażowego, większa wrażliwość na ustawienie podpór |
| Płyta rowkowa i elementy ustalające | Przyrządy specjalne, prototypy, mocowania pod konkretną operację | Duża swoboda budowy układu, dobra baza pod własne oprzyrządowanie | Wymaga przemyślenia całego zestawu, bywa czasochłonna przy pierwszym ustawieniu |
| System bazowania punktowego | Powtarzalna produkcja, szybka zmiana palet, wiele operacji | Krótki czas przezbrojenia, wysoka powtarzalność, łatwiejsza automatyzacja | Wyższy koszt, sens głównie tam, gdzie detal wraca regularnie |
| Uchwyt magnetyczny | Detale ze stali ferromagnetycznej, płaskie elementy, obróbka o umiarkowanych siłach | Brak szczęk w polu obróbki, szybkie mocowanie, dobra dostępność powierzchni | Nie działa na każdym materiale, nie jest najlepszy do ciężkiej zgrubnej obróbki |
| Uchwyt próżniowy | Duże płaskie powierzchnie, lekkie frezowanie, wykańczanie | Minimalne odkształcenie detalu, świetny dostęp od góry | Ograniczona siła trzymania, wymaga szczelności i odpowiedniego detalu |
| Przyrząd specjalny | Jedna część wraca cyklicznie, potrzeba wysokiej powtarzalności | Najlepsze dopasowanie do procesu, stabilność, szybkość na dłuższą metę | Największy koszt projektowy na starcie |
Jeżeli detal jest prosty, imadło nadal często wygrywa. Jeżeli kształt jest nieregularny, a obróbka obejmuje kilka stron albo powtarza się seryjnie, zaczyna mieć sens bardziej wyspecjalizowany układ. Właśnie tutaj wybór przestaje być teoretyczny, a zaczyna zależeć od konkretnej geometrii i tego, jak szybko trzeba przechodzić między operacjami.
W praktyce obserwuję prostą zależność: im mniej standardowy detal, tym większa wartość dobrze zaprojektowanego przyrządu. I to prowadzi do pytania, jak dobrać mocowanie do samej części, a nie tylko do maszyny.

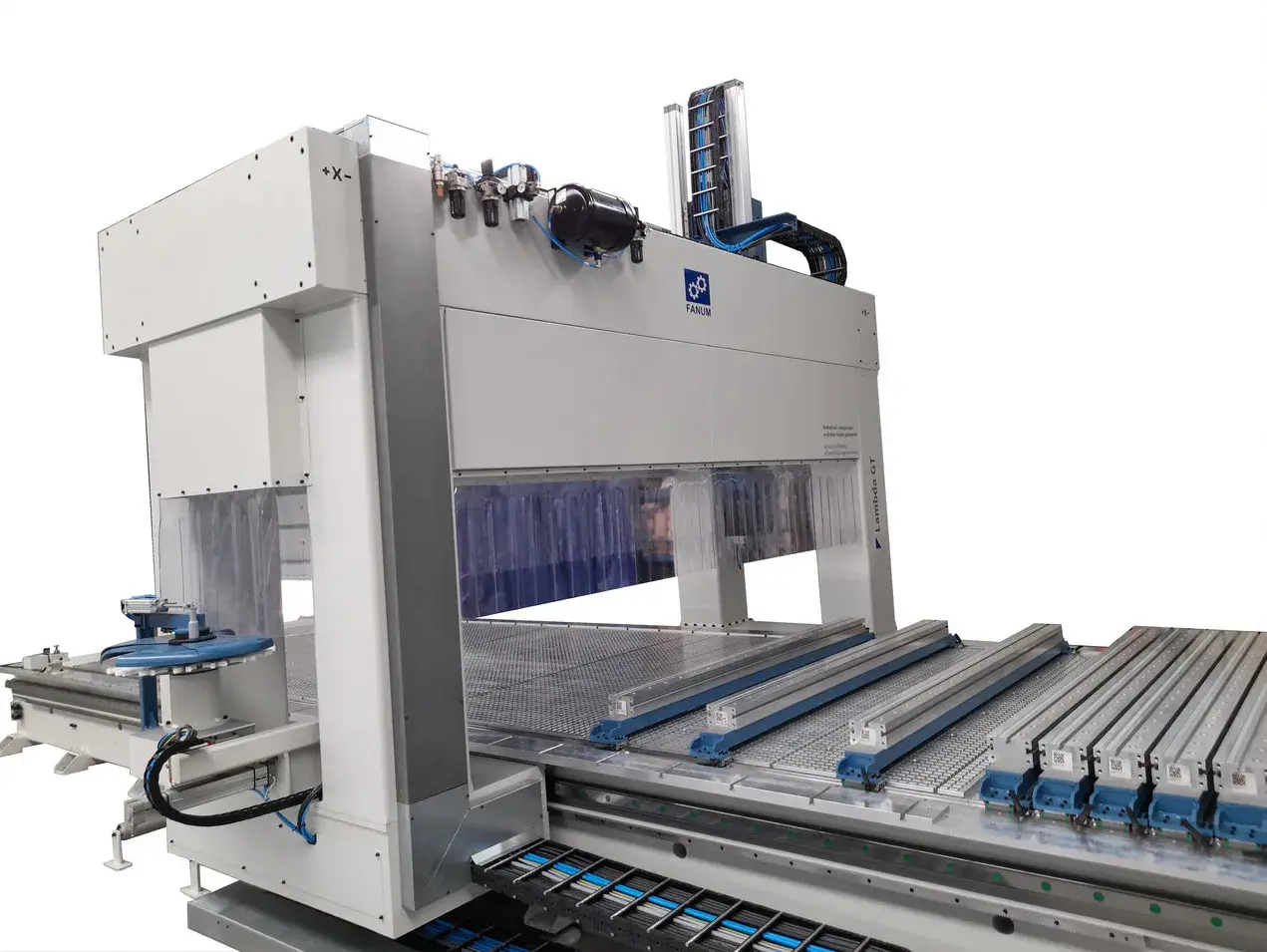

Jak dobrać mocowanie do konkretnego detalu i operacji
Najprościej myślę o tym w scenariuszach, bo one najlepiej pokazują różnice między metodami. Nie ma sensu używać tego samego układu do aluminiowej płyty, cienkościennej obudowy i stalowego bloku pod zgrubne frezowanie.
- Prostopadłościenne bloki - tutaj zwykle zaczynam od precyzyjnego imadła i szczęk miękkich. To szybkie, powtarzalne i pozwala łatwo ustawić bazę pod kolejną operację.
- Cienkie ścianki i lekkie elementy - docisk musi być rozłożony szerzej, a punkty podparcia powinny chronić detal przed ugięciem. W takich przypadkach próżnia albo specjalny przyrząd często daje lepszy efekt niż mocne ściskanie w imadle.
- Duże płyty i powierzchnie płaskie - tu dobrze sprawdzają się systemy próżniowe albo mocowanie na stole teowym z odpowiednim podparciem. Trzeba jednak pamiętać, że przy ciężkim zgrubnym frezowaniu nie każde takie rozwiązanie będzie wystarczająco sztywne.
- Detale wielostronne - jeśli część wymaga kilku ustawień, myślę od razu o palecie, bazowaniu punktowym albo przyrządzie, który ograniczy liczbę przekładek. Każde dodatkowe zdjęcie i założenie detalu to ryzyko utraty powtarzalności.
- Obróbka zgrubna - tu stawiam na możliwie krótki wysięg, dużą powierzchnię kontaktu i prosty, sztywny układ. Im więcej siły skrawania, tym mniej tolerancji na kompromisy w mocowaniu.
Jest jeszcze jedna rzecz, którą wielu operatorów ocenia zbyt późno: dostęp narzędzia. Jeżeli uchwyt jest świetny, ale frez nie ma dojścia do kieszeni, ściany czy naroża, cały układ i tak trzeba będzie przebudować. W tym sensie dobór mocowania zawsze powinien iść razem z planem obróbki, nie po nim.
Kiedy ten dobór jest zrobiony dobrze, wynik staje się przewidywalny. Gdy jest zrobiony źle, zaczynają wychodzić błędy, które na pierwszy rzut oka wyglądają jak problem z narzędziem albo programem.
Błędy, które najczęściej psują wynik
Najczęściej nie przegrywa sama frezarka, tylko drobny szczegół w ustawieniu. Poniżej zbieram błędy, które widzę najczęściej i które naprawdę wpływają na jakość obróbki.
- Zabrudzone bazy - jeden wiór pod detalem albo pod szczęką potrafi wprowadzić błąd, który potem wychodzi na całej powierzchni.
- Zbyt duży docisk - szczególnie przy cienkich ściankach i miękkich materiałach. Detal wygląda dobrze w czasie mocowania, ale po zwolnieniu wraca do innego kształtu.
- Zbyt długi wysięg - jeśli detal wystaje za daleko poza punkty podparcia, rośnie ugięcie i pojawia się drganie.
- Mocowanie bez dostępu do narzędzia - wtedy trzeba improwizować, skracać ścieżkę albo odpuszczać idealny kierunek obróbki.
- Brak stabilnych podpór - śruba dociskowa nie zastąpi podpórki, jeśli cała siła ma iść na cienką krawędź lub punktowy kontakt.
- Złe bazowanie względem kolejnej operacji - detal może być dobrze złapany, ale źle odniesiony do kolejnych stron obróbki.
- Ignorowanie wiórów w trakcie pracy - przy dłuższych cyklach wióry potrafią wejść pod detal albo oprzeć się o element mocujący i zmienić pozycję części.
W przypadku dokładniejszych zadań warto sprawdzić ustawienie czujnikiem zegarowym po dokręceniu. Jeśli detal „ucieka” o kilka setek milimetra, to przy obróbce wykańczającej problem będzie widoczny od razu. Właśnie dlatego nie ufam samemu wrażeniu, że „jest ciasno” - wolę jedno kontrolne mierzenie niż późniejszą poprawkę.
Po wyeliminowaniu tych błędów praca staje się prostsza, bo układ nie walczy z operatorem. I wtedy można przejść do stałego schematu ustawiania, który oszczędza czas przy każdym kolejnym detalu.
Mój praktyczny schemat ustawiania przed pierwszym skrawaniem
Przed startem zwykle idę tą samą kolejnością. Nie jest efektowna, ale oszczędza najwięcej czasu, bo ogranicza poprawki po pierwszym ruchu wrzeciona.
- Oczyszczam stół, imadło, podkładki i sam detal z wiórów oraz oleju.
- Wybieram bazę, która ma największy sens technologiczny, a nie tylko tę, która wygląda najwygodniej.
- Ustawiam podpory tak, żeby detal nie wisiał w powietrzu i nie opierał się na przypadkowym punkcie.
- Sprawdzam, czy wszystkie elementy dociskowe mają dostęp i nie kolidują z narzędziem.
- Dokręcam układ stopniowo, obserwując, czy detal nie zmienia położenia podczas docisku.
- Kontroluję ustawienie czujnikiem albo inną metodą pomiarową, zanim uruchomię pełny program.
- Robię krótki, lekki przejazd próbny, jeśli geometria detalu lub dostęp są bardziej ryzykowne.
W tej kolejności najważniejsze jest to, że pomiar nie jest dodatkiem, tylko częścią mocowania. Dla mnie to naturalny etap, bo dopiero po nim wiem, czy układ faktycznie trzyma bazę. W praktyce taka kontrola często ujawnia drobny błąd jeszcze przed pierwszym skrawaniem, a to oszczędza detal, narzędzie i czas.
Jeżeli przezbrojenie jest powtarzalne, warto od razu zapisać ustawienie: wysokość podpór, pozycję ograniczników, moment dokręcenia, kolejność śrub i typ szczęk. Przy kolejnych partiach taka dokumentacja jest bardziej użyteczna niż kolejny „sprytny” trik z forum. I właśnie tu zaczyna się temat inwestycji w lepszy osprzęt.
Kiedy zwykłe imadło przestaje wystarczać i co robię wtedy dalej
W wielu warsztatach imadło wystarcza na długo. Ale przychodzi moment, w którym koszt ręcznego ustawiania, poprawiania detalu i walczenia z odchyłkami zaczyna być większy niż koszt lepszego rozwiązania. Właśnie dlatego systemy mocowania na frezarkach traktuję jako osobny etap planowania obróbki, a nie dodatek kupowany na końcu.
Najczęściej widzę trzy sytuacje, w których warto iść krok dalej. Po pierwsze, gdy detal wraca regularnie i trzeba go ustawiać wciąż od nowa. Po drugie, gdy geometria jest zbyt delikatna, by ściskać ją w klasycznym imadle. Po trzecie, gdy czas przezbrojenia zaczyna boleć bardziej niż sama obróbka. Wtedy przyrząd specjalny, system bazowania punktowego albo dobrze dobrana paleta potrafią zrobić większą różnicę niż kolejny frez czy droższy program.
Jeśli miałbym zostawić jedną praktyczną zasadę, byłaby prosta: najpierw sztywność i powtarzalność, dopiero potem wygoda. Dobry układ mocujący nie musi być najbardziej nowoczesny, ale musi pasować do detalu, operacji i skali produkcji. Kiedy te trzy rzeczy się zgadzają, frezowanie staje się przewidywalne, a problem mocowania przestaje dominować nad samą obróbką.
