W obróbce skrawaniem sam wybór „jakiegoś frezu” albo „jakiegoś noża” rzadko daje dobry efekt. Liczy się przede wszystkim to, jaki materiał obrabiasz, jaką operację wykonujesz i czy zależy ci bardziej na wydajności, czy na wykończeniu. W tym artykule porządkuję najważniejsze rodzaje narzędzi skrawających, pokazuję ich praktyczne zastosowania i wyjaśniam, jak dobierać je bez kosztownych pomyłek.
Najważniejsze informacje o doborze narzędzi skrawających
- Najprościej dzielić je według operacji: toczenie, frezowanie, wiercenie, gwintowanie, rozwiercanie i przecinanie.
- W praktyce duże znaczenie ma też budowa narzędzia: monolityczne, składane z płytką wymienną lub specjalne do konkretnej operacji.
- Materiał ostrza decyduje o tym, czy narzędzie nadaje się do stali, żeliwa, aluminium, materiałów hartowanych czy obróbki wykończeniowej.
- Do CNC bardzo często wybiera się węglik spiekany, ale nie zawsze jest on najlepszy. HSS, cermet, ceramika, CBN i PCD mają własne mocne strony.
- Najczęstsze błędy to niedopasowanie geometrii, zbyt duży wysięg, ignorowanie wióra i dobór narzędzia tylko po cenie.

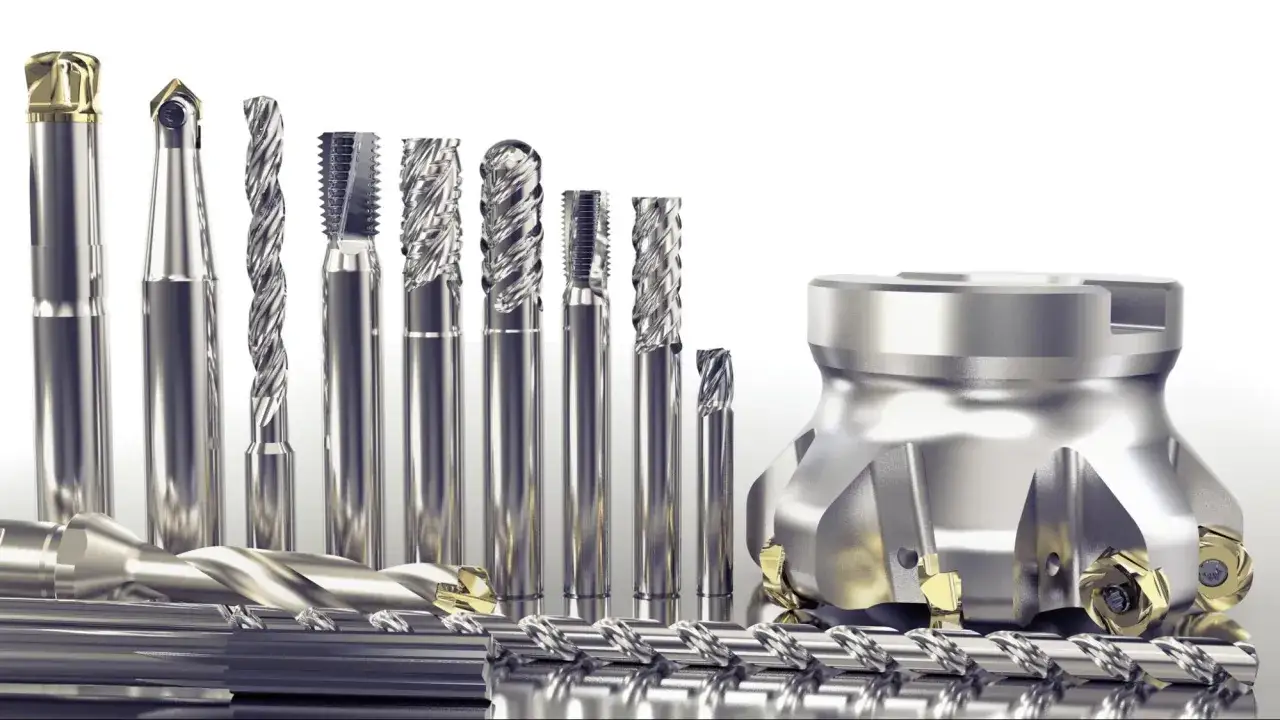

Jakie narzędzia spotyka się najczęściej w obróbce skrawaniem
Jeśli spojrzeć na praktykę warsztatową, większość decyzji kręci się wokół kilku grup narzędzi. Ja zwykle zaczynam od pytania: czy trzeba usunąć materiał, nadać kształt, wykonać otwór, wytworzyć gwint, czy tylko dopracować wymiar i powierzchnię? To od razu zawęża wybór.
| Narzędzie | Do czego służy | Co daje w praktyce | Na co uważać |
|---|---|---|---|
| Noże tokarskie | Toczenie zewnętrzne i wewnętrzne, planowanie czoła, rowki, przecinanie | Dobra kontrola kształtu, średnicy i geometrii detalu | Wrażliwe na sztywność układu i dobór płytki |
| Frezy | Frezowanie płaszczyzn, rowków, kieszeni, konturów i gwintów | Duża uniwersalność, szczególnie w CNC | Przy długim wysięgu łatwo o drgania i pogorszenie jakości powierzchni |
| Wiertła | Wykonywanie otworów | Szybkie i powtarzalne tworzenie otworów o zadanym wymiarze | Trzeba pilnować odprowadzania wióra i chłodzenia |
| Rozwiertaki | Dokładne wykańczanie otworów | Lepsza dokładność średnicy i lepsza jakość powierzchni niż po wierceniu | Nie służą do dużego zbierania naddatku |
| Gwintowniki i narzynki | Wykonywanie gwintów wewnętrznych i zewnętrznych | Precyzyjny gwint bez dodatkowych operacji | Źle znoszą błędny dobór skoku, materiału i smarowania |
| Pogłębiacze i fazowniki | Fazowanie, pogłębianie, przygotowanie gniazd pod śruby | Lepsze dopasowanie elementów i estetyczne wykończenie | Łatwo przesadzić z głębokością i zepsuć geometrię otworu |
W praktyce te grupy jeszcze się rozgałęziają. Frez może być walcowy, czołowy, tarczowy, palcowy albo kulisty. Wiertło może być uniwersalne, do głębokich otworów albo do aluminium. Noż tokarski z wymienną płytką działa inaczej niż klasyczny nóż monolityczny. To nie są drobne niuanse, tylko rzeczy, które realnie decydują o czasie cyklu, trwałości ostrza i jakości powierzchni. Żeby jednak nie zgubić się w nazwach, najprościej patrzeć na konstrukcję narzędzia.
Jak dzielę narzędzia według budowy i sposobu pracy
Ten podział jest bardzo praktyczny, bo od razu podpowiada, czego spodziewać się po narzędziu. W warsztacie najczęściej spotkasz trzy grupy: monolityczne, składane z płytką wymienną oraz specjalne narzędzia do jednego zadania.
| Typ konstrukcji | Przykłady | Zalety | Ograniczenia |
|---|---|---|---|
| Monolityczne | Frezy trzpieniowe, wiertła, gwintowniki, rozwiertaki | Duża sztywność, dobre prowadzenie, wygodne w mniejszych średnicach | Po zużyciu zwykle trzeba je wymienić albo ostrzyć |
| Składane | Noże tokarskie, głowice frezarskie, wytaczadła, niektóre wiertła | Szybka wymiana płytki, dobra ekonomia przy produkcji seryjnej | Wymagają stabilnej oprawki i prawidłowego ustawienia płytki |
| Specjalne | Narzędzia do rowków, gwintów, przecinania, kształtowe frezy i narzędzia do wytaczania | Wysoka wydajność w jednej, konkretnej operacji | Opłacają się głównie tam, gdzie zadanie powtarza się regularnie |
Monolityczne narzędzia są dobrym wyborem tam, gdzie liczy się precyzja, mały wymiar i sztywność. To dlatego frezy i wiertła z węglika spiekanego są tak popularne w CNC. Z kolei narzędzia składane wygrywają wtedy, gdy proces ma działać długo, a zużytą krawędź trzeba wymienić szybko i bez przerywania produkcji. Narzędzia specjalne brzmią mniej uniwersalnie, ale właśnie one często robią różnicę przy powtarzalnych seriach, bo skracają czas operacji i stabilizują jakość. Sam podział konstrukcyjny nie wystarczy jednak, bo materiał ostrza potrafi całkowicie zmienić zachowanie narzędzia.
Materiał ostrza decyduje o wydajności i trwałości
To jest moment, w którym wiele osób popełnia błąd: patrzy na nazwę narzędzia, a nie na materiał, z którego wykonano część skrawającą. W praktyce właśnie materiał ostrza mówi najwięcej o tym, jak szybko można ciąć, jak długo narzędzie wytrzyma i do jakiego detalu w ogóle się nada.
| Materiał narzędzia | Gdzie sprawdza się najlepiej | Mocne strony | Ograniczenia |
|---|---|---|---|
| HSS | Prostsze operacje, niższe prędkości, warsztat i mniejsza produkcja | Łatwy do ostrzenia, dość odporny na błędy operatora, tani wejściowo | Nie daje takiej wydajności jak węglik spiekany |
| Węglik spiekany | Większość nowoczesnego CNC, obróbka stali, żeliwa i wielu stopów | Dobra sztywność, wysoka odporność na zużycie, szeroka dostępność geometrii i powłok | Wrażliwy na drgania i złe mocowanie |
| Cermet | Wykańczanie i operacje, gdzie ważna jest jakość powierzchni | Niskie siły skrawania, ładna powierzchnia, dobra trwałość przy finiszu | Mniej wybacza obróbkę przerywaną i uderzenia |
| Ceramika | Wysokie prędkości, żeliwo, niektóre stopy żaroodporne | Bardzo dobra odporność na zużycie przy wysokiej temperaturze | Słabsza odporność na szok termiczny i pękanie |
| CBN | Stale hartowane, zwłaszcza przy wykańczaniu | Świetna twardość na gorąco, dobra trwałość przy materiałach powyżej 45 HRC | Rozwiązanie drogie i niszowe, ale bardzo skuteczne w odpowiednich warunkach |
| PCD | Aluminium, metale nieżelazne, kompozyty, tworzywa wzmacniane włóknem | Bardzo wysoka odporność na ścieranie i dobra jakość wykończenia | Nie nadaje się do materiałów żelaznych, bo nie pracuje w nich stabilnie |
W praktyce cermet i ceramika świetnie wyglądają w katalogu, ale nie są narzędziami do wszystkiego. Cermet lubię kojarzyć z wykańczaniem, bo potrafi dać ładną powierzchnię i stabilny wymiar. Ceramika natomiast naprawdę pokazuje siłę dopiero wtedy, gdy proces jest dobrze ustawiony i można pracować wysoko wydajnie. Z kolei CBN staje się bardzo mocny przy stali hartowanej, a powyżej 55 HRC bywa realną alternatywą dla szlifowania. PCD z kolei świetnie pracuje w aluminium i materiałach nieżelaznych, ale w stali po prostu nie jest tym samym narzędziem. Dopiero po tym porównaniu ma sens dobieranie narzędzia pod konkretną maszynę i detal.
Jak dobrać narzędzie do materiału i operacji bez zgadywania
Ja zwykle układam wybór w prostą kolejność. Najpierw patrzę na materiał obrabiany, potem na operację, a dopiero później na geometrię, powłokę i cenę. Taka kolejność oszczędza czas, bo eliminuje błędne założenia już na starcie.
- Określ operację - inne narzędzie wybierzesz do zgrubnego zbierania materiału, a inne do wykańczania powierzchni.
- Sprawdź materiał detalu - stal konstrukcyjna, stal nierdzewna, aluminium, żeliwo i stal hartowana zachowują się zupełnie inaczej.
- Oceń sztywność układu - długa oprawka, cienki detal albo słaba maszyna ograniczają agresywność narzędzia.
- Dobierz geometrię krawędzi - geometria dodatnia zwykle zmniejsza siły skrawania, a ujemna lepiej znosi obciążenie przy stabilnym układzie.
- Uwzględnij chłodzenie i wiór - przy wierceniu i głębokich kieszeniach odprowadzanie wióra bywa ważniejsze niż sama nazwa narzędzia.
- Porównaj koszt całkowity - nie tylko cenę zakupu, ale też trwałość, czas przezbrojenia i przewidywalność procesu.
W praktyce najwięcej zysku daje nie „najlepsze” narzędzie, ale narzędzie najlepiej dopasowane do warunków. Jeśli masz mniej sztywną maszynę, lepiej sprawdzi się geometria łagodniejsza i narzędzie, które nie wymaga ogromnych sił skrawania. Jeśli robisz krótką serię, często opłaca się prostsze rozwiązanie. Jeśli schodzisz z wymiarem na gotowo, liczy się nie tylko średnica, ale też kontrola bicia, jakość krawędzi i powtarzalność płytki. Na tym etapie łatwo już przejść od teorii do praktyki, czyli do typowych błędów.
Najczęstsze błędy przy wyborze i eksploatacji narzędzi
Tu zwykle wychodzą rzeczy, które w pierwszej chwili wyglądają jak drobiazgi, a potem robią największy bałagan. W obróbce skrawaniem mały błąd w doborze narzędzia często kończy się większym kosztem niż sama różnica cen między dwoma narzędziami.
- Dobór tylko po średnicy - narzędzie może mieć właściwy wymiar, ale złą geometrię do materiału.
- Zbyt duży wysięg - rośnie ryzyko drgań, pogarsza się powierzchnia i szybciej zużywa się krawędź.
- Mylenie narzędzia do zgrubnej i wykańczającej obróbki - jedno narzędzie rzadko dobrze robi oba zadania.
- Ignorowanie odprowadzania wióra - szczególnie przy wierceniu, gwintowaniu i obróbce głębokich otworów.
- Próba „uratowania” złej decyzji samą powłoką - powłoka pomaga, ale nie naprawi źle dobranej geometrii.
- Zakup narzędzia zbyt specjalistycznego do krótkiej serii - wtedy koszty zwracają się bardzo wolno albo wcale.
- Używanie jednego rozwiązania do wszystkiego - uniwersalność bywa wygodna, ale rzadko daje najlepszy efekt.
Najbardziej kosztowny błąd to zwykle wiara, że „twardsze” znaczy automatycznie „lepsze”. W praktyce dużo częściej wygrywa narzędzie dobrze dobrane do materiału, stabilności maszyny i typu operacji. Jeżeli te trzy rzeczy się zgadzają, narzędzie pracuje spokojniej, zużywa się wolniej i daje mniej niespodzianek. Gdy te pułapki znikają, łatwiej dobrać zestaw, który działa bez nerwowych korekt.
Co sprawdza się najlepiej w praktyce warsztatowej
Jeżeli miałbym uprościć cały temat do kilku reguł, wyglądałoby to tak: HSS i monolityczne narzędzia zostawiam tam, gdzie liczy się prostota, elastyczność i mniejsza skala. Węglik spiekany wybieram najczęściej wtedy, gdy proces ma być szybki, powtarzalny i stabilny. CBN trzymam w głowie przy stalach hartowanych, a PCD przy aluminium i materiałach nieżelaznych. Ceramika i cermet mają sens wtedy, gdy rzeczywiście pasują do zadania, a nie dlatego, że brzmią nowocześnie.
- Do krótkich serii i prostych operacji najlepiej sprawdzają się narzędzia łatwe w ostrzeniu i mało wymagające w obsłudze.
- Do produkcji seryjnej wygrywają rozwiązania z wymienną płytką, bo skracają przestój i upraszczają eksploatację.
- Do aluminium i metali nieżelaznych szukaj geometrii i materiałów nastawionych na czyste cięcie oraz dobre wykończenie.
- Do materiałów hartowanych nie warto udawać, że zwykłe narzędzie poradzi sobie tak samo dobrze jak CBN.
- Do obróbki przerywanej i mniej sztywnych układów lepiej wybierać narzędzia bardziej odporne na uderzenia niż maksymalnie „ostre” i delikatne.
Jeżeli mam zostawić jedną zasadę roboczą, brzmiałaby tak: najpierw materiał i operacja, potem geometria, dopiero na końcu marka i cena. W obróbce skrawaniem właśnie ten porządek najczęściej odróżnia stabilny proces od serii poprawek, strat materiału i niepotrzebnych kosztów.
