W obróbce skrawaniem otwór technologiczny bywa małym detalem, ale często decyduje o tym, czy element da się obrobić bez poprawek, zyskać dostęp narzędzia i zachować wymagane pasowanie po montażu. W tym tekście pokazuję, czym taki otwór różni się od zwykłego otworu użytkowego, kiedy naprawdę pomaga, jak go wykonać oraz na co zwrócić uwagę przy projektowaniu. To temat praktyczny, bo jeden źle dobrany otwór potrafi podnieść koszt całej serii bardziej niż sama operacja wiercenia.
Najważniejsze informacje, które uporządkują temat
- To otwór wykonywany przede wszystkim z myślą o procesie, a nie zawsze o finalnej funkcji detalu.
- W obróbce skrawaniem pomaga w dostępie narzędzia, odprowadzaniu wiórów, pozycjonowaniu i późniejszym montażu.
- Samo wiercenie zwykle nie daje takiej dokładności jak rozwiercanie albo roztaczanie.
- Najważniejsze w projekcie są: funkcja, tolerancja, głębokość, dostęp narzędzia i sposób zamknięcia po obróbce.
- Najwięcej problemów powodują zbyt małe luzy, brak miejsca na narzędzie i nieprzemyślana decyzja, czy otwór ma zostać w detalu.
Czym jest otwór technologiczny i po co się go wykonuje
Dla mnie to przede wszystkim otwór pomocniczy, a nie docelowa cecha wyrobu. Powstaje po to, by dało się wprowadzić narzędzie, odprowadzić wióry, ustawić detal w przyrządzie, wykonać kontrolę albo przygotować miejsce pod późniejsze połączenie. W praktyce bywa przejściem do dalszej obróbki, kanałem montażowym albo miejscem, które po procesie znika pod zaślepką, korkiem lub spoiną.
Najważniejsze jest to, że jego sens wynika z procesu, a nie z samego kształtu. Jeśli otwór ma służyć tylko produkcji, projektuję go inaczej niż element funkcjonalny, bo nie muszę wtedy walczyć o niepotrzebnie ciasne tolerancje czy estetykę gotowego detalu. Gdy zaś ma zostać w części na stałe, od razu traktuję go jak powierzchnię roboczą i dobieram obróbkę pod montaż, szczelność albo prowadzenie.
Ta różnica wydaje się drobna, ale w produkcji robi ogromną różnicę: inne narzędzie, inne mocowanie, inny koszt i inne ryzyko błędu. Z tej definicji łatwo przejść do praktyki, bo zastosowań w obróbce skrawaniem jest kilka i każde wymaga trochę innego podejścia.
Gdzie taki otwór pomaga w obróbce skrawaniem
W warsztacie i na produkcji spotykam go częściej, niż wielu osobom się wydaje. Nie chodzi wyłącznie o klasyczne wiercenie. Takie rozwiązanie pojawia się tam, gdzie trzeba przejść narzędziem przez materiał, ustalić detal, poprawić dostęp albo zapewnić miejsce na późniejszy montaż.
| Sytuacja | Po co go robię | Co zyskuje produkcja |
|---|---|---|
| Wejście freza do kieszeni lub zamkniętego konturu | Żeby narzędzie mogło rozpocząć pracę bez najazdu z boku | Łatwiejsza obróbka, mniej kombinowania z trajektorią |
| Otwór w detalu obrabianym na tokarce | Żeby można było ustawić element na pręcie albo przejść operacją w jednej bazie | Lepsza współosiowość i mniej przezbrajań |
| Element z długim kanałem lub głębokim gniazdem | Żeby ułatwić odprowadzenie wiórów i chłodziwa | Mniejsze ryzyko zapchania i przegrzania narzędzia |
| Montaż i serwis | Żeby dało się wprowadzić śrubę, kołek, sondę, przewód albo klucz | Szybszy montaż, łatwiejsza kontrola i naprawa |
W praktyce przelotowy otwór bywa łatwiejszy do utrzymania niż nieprzelotowy, bo wióry i chłodziwo mają gdzie uciec. W otworze ślepym trzeba już pilnować geometrii, głębokości i czystości procesu znacznie bardziej. Gdy wiadomo już, po co go robić, najważniejsze staje się to, jaką operacją najlepiej go wykonać.

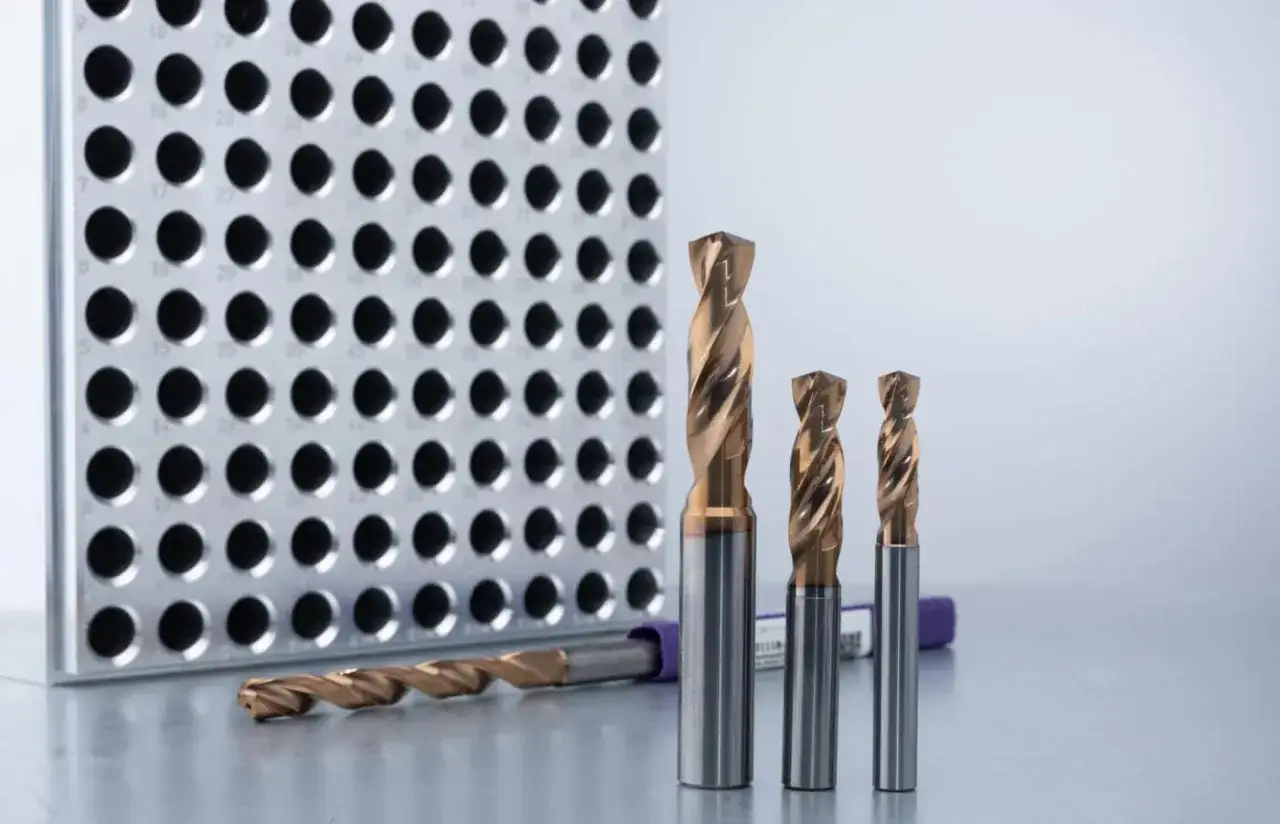

Jak wykonuje się taki otwór w praktyce
Najprostszy wariant to wiercenie, ale rzadko kończy się ono na samym wiertle, jeśli detal ma spełnić konkretne wymagania montażowe. Zwykle zaczynam od nawiercania albo ustawienia punktu wejścia, potem wykonuję otwór wstępny, a dopiero później przechodzę do rozwiercania, roztaczania, pogłębiania lub gwintowania. Kolejność ma znaczenie, bo każdy etap poprawia tylko wybrany fragment geometrii.
| Operacja | Po co ją stosuję | Co warto zapamiętać |
|---|---|---|
| Wiercenie | Żeby szybko wykonać otwór wstępny lub przelotowy | Otwory wiercone mają zwykle dokładność IT10-IT14 i chropowatość większą niż Ra 5 µm |
| Rozwiercanie zgrubne | Żeby poprawić średnicę i przygotować bazę pod wykończenie | Typowo daje IT10-IT11 oraz Ra 1,25-5 µm |
| Rozwiercanie wykańczające | Żeby uzyskać lepszą dokładność i gładszą powierzchnię | Często schodzi do IT6-IT10 oraz Ra 0,32-1,25 µm |
| Roztaczanie | Żeby skorygować położenie, średnicę i współosiowość | Przydaje się tam, gdzie samo wiercenie nie daje odpowiedniej geometrii |
| Pogłębianie i gwintowanie | Żeby przygotować miejsce pod łeb śruby, nakrętkę lub gwint | Trzeba pilnować głębokości, osi i odprowadzania wiórów |
To ważne rozróżnienie: sam otwór po wiertle rzadko jest gotowy do precyzyjnego montażu. Jeśli ma pracować jako pasowanie pod kołek, tuleję albo element prowadzący, zwykle potrzebuje jeszcze wykańczania. W materiałach trudniejszych do skrawania różnica między operacjami jeszcze bardziej się uwidacznia, bo narzędzie szybciej ujawnia każdy błąd ustawienia. Po stronie produkcji największe znaczenie ma jednak nie sama operacja, tylko to, co projekt przewidzi z wyprzedzeniem.
Jak zaprojektować taki otwór, żeby nie utrudniał produkcji
Najwięcej problemów nie bierze się z samego wiercenia, tylko z projektu, który ignoruje realia maszyny i narzędzia. Ja zwykle sprawdzam pięć rzeczy jeszcze przed uruchomieniem obróbki: funkcję otworu po zakończeniu procesu, potrzebną dokładność, głębokość, dostęp narzędzia oraz sposób zamknięcia albo pozostawienia detalu w tej postaci.
- Określ funkcję po obróbce. Jeśli otwór ma służyć tylko procesowi, nie ma sensu wymuszać na nim cech, których później nikt nie wykorzysta.
- Nie zawężaj tolerancji bez potrzeby. Każdy niepotrzebnie ciasny wymóg zwiększa czas obróbki i ryzyko odrzutu.
- Zadbaj o dostęp narzędzia. W otworach ślepych trzeba przewidzieć miejsce na wióry, chłodziwo i wyjście narzędzia.
- Ustal bazę wymiarową z głową. Otwór mierzę i pozycjonuję względem powierzchni, która naprawdę będzie stabilna w montażu.
- Przewidź fazę lub promień na wejściu. Nawet niewielkie złamanie krawędzi ułatwia montaż i zmniejsza ryzyko uszkodzenia krawędzi.
- Rozstrzygnij, czy otwór ma zostać, czy zniknąć. To decyzja technologiczna, nie kosmetyczna.
Jeżeli projekt dopuszcza kilka wariantów wykonania, rozdzielam je na osobne rozwiązania, zamiast doklejać jedną funkcję do drugiej. Otwór do ustalenia detalu powinien pracować inaczej niż otwór serwisowy albo kanał pod przewód. Najlepiej wyłapuję to właśnie na etapie rysunku, bo później koszt korekty rośnie bardzo szybko. Najwięcej kosztów generują błędy, które widać dopiero po pierwszej próbie montażu albo po kontroli wymiarów.
Najczęstsze błędy, które podnoszą koszt i psują detal
W praktyce widzę kilka powtarzalnych pomyłek. Nie są spektakularne, ale to one najczęściej psują jakość albo wydłużają cykl produkcyjny. Dobra wiadomość jest taka, że większość z nich da się wyłapać jeszcze przed pierwszym przejściem narzędzia.
| Błąd | Co się dzieje | Jak temu zapobiec |
|---|---|---|
| Zbyt mały naddatek na wykończenie | Otwór po wierceniu nie pozwala wejść w wymaganą tolerancję | Od początku przewidzieć rozwiercanie albo roztaczanie |
| Za głęboki otwór ślepy bez miejsca na wióry | Narzędzie się grzeje, klinuje albo przyspiesza zużycie | Zaprojektować odpowiednią głębokość, chłodzenie i cykl odprowadzania wiórów |
| Brak fazy wejściowej | Krawędź się zadziera, a montaż staje się trudniejszy | Dodać niewielką fazę lub promień na wejściu |
| Zła baza wymiarowa | Pozycja otworu nie zgadza się z rzeczywistym układem detalu | Odnosić wymiar do powierzchni funkcjonalnej, a nie przypadkowej |
| Traktowanie otworu pomocniczego jak finalnego bez zmiany dokumentacji | Po produkcji zostaje element, którego nikt nie przewidział w montażu | Już na etapie projektu zdecydować, czy otwór ma być zamknięty, czy użytkowy |
W małej serii takie błędy są irytujące, ale w dużej stają się powtarzalnym kosztem. Czasem wystarczy drobna korekta średnicy, żeby uniknąć całego łańcucha poprawek. Jeśli projekt zakłada trwałe zamknięcie, decyzję trzeba podjąć zanim detal trafi na maszynę.
Kiedy zostawić otwór, a kiedy go zamknąć
Nie każdy otwór powinien pozostać widoczny w gotowym detalu. Czasem służy tylko do montażu, ustawienia albo odpowietrzenia i po wykonaniu pracy ma zostać zaślepiony. Innym razem jego obecność jest częścią funkcji wyrobu, więc zamknięcie nie wchodzi w grę. Ja rozróżniam to bardzo wcześnie, bo od tego zależy sposób obróbki i dobór zabezpieczenia.
Najczęściej spotykam cztery rozwiązania: zaślepkę lub korek, jeśli potrzebny jest dostęp serwisowy; spaw, gdy otwór ma zniknąć na stałe; tuleję albo wkładkę, gdy ważna jest trwałość powierzchni roboczej; oraz połączenie śrubowe, jeśli otwór ma nadal pełnić funkcję montażową. Każde z tych rozwiązań ma sens tylko wtedy, gdy pasuje do obciążenia, szczelności i sposobu eksploatacji. Przy spawaniu zawsze sprawdzam też ryzyko odkształceń, bo ciepło potrafi zmienić geometrię sąsiednich powierzchni bardziej, niż podpowiada intuicja.
Jeśli otwór ma pracować pod uszczelnieniem, nie odkładam tematu na koniec. Potem najczęściej okazuje się, że zaślepienie wymaga dodatkowej obróbki, a to już nie jest kosmetyka, tylko osobna operacja technologiczna. Na końcu wszystko sprowadza się do efektywności całej serii, nie pojedynczego otworu.
Co dobrze zaplanowany otwór zmienia w całej produkcji
Dobrze przemyślany otwór upraszcza cały proces. Skraca czas ustawiania detalu, zmniejsza liczbę poprawek, poprawia powtarzalność i ułatwia montaż. W praktyce daje też coś jeszcze ważniejszego: mniej niepewności przy kolejnych partiach. A to w produkcji bywa równie cenne jak sama dokładność wymiarowa.
- Zmniejsza ryzyko błędu przy wierceniu i wykańczaniu.
- Pomaga utrzymać współosiowość, pasowanie i powtarzalność.
- Ułatwia kontrolę jakości, bo łatwiej przewidzieć punkt odniesienia.
- Ogranicza liczbę przezbrojeń i ręcznych korekt.
- Poprawia montaż, zwłaszcza gdy detal trafia potem do pracy seryjnej.
Jeśli miałbym zostawić jedną zasadę, byłaby bardzo prosta: najpierw definiuję funkcję otworu po obróbce, dopiero potem wybieram średnicę, tolerancję i narzędzie. Taka kolejność oszczędza czas, nerwy i materiał, a w obróbce skrawaniem to zwykle najlepszy test dobrze napisanego projektu.
