W warsztacie i na hali taki element decyduje o tym, czy detal da się ustawić szybko, pewnie i bez kombinowania z doraźnymi obejściami. Rowek teowy to rozwiązanie mocujące spotykane na stołach frezarskich, płytach bazowych i w uchwytach, a jego sens widać dopiero wtedy, gdy trzeba wielokrotnie zaciskać, przestawiać i wracać do tej samej geometrii. W tym tekście pokazuję, jak działa, jak się go wykonuje, jak dobiera się wymiary do śrub i nakrętek oraz gdzie najłatwiej popełnić kosztowny błąd.
Najważniejsze fakty o mocowaniu w rowkach teowych
- Najczęściej powstaje w dwóch etapach: najpierw rowek prowadzący, potem podcięcie frezem teowym.
- Dobór wymiaru zależy od śruby, nakrętki teowej i grubości materiału, a nie od jednego uniwersalnego wzoru.
- W produkcji seryjnej liczą się sztywność, odprowadzanie wiórów i kontrola zadziorów.
- Na większych detalach i długich kanałach dobrze sprawdzają się stabilne, sztywno zamocowane układy frezarskie.
- Przy małych seriach czasem lepsza bywa płyta z siatką otworów lub klasyczne otwory gwintowane.
Czym jest rowek teowy i gdzie naprawdę się przydaje
To podcięty kanał, w którym łeb śruby albo nakrętka teowa może poruszać się wzdłuż prowadnicy i jednocześnie być zablokowana przed wysunięciem w górę. Taki kształt daje mocowanie bardziej elastyczne niż pojedynczy otwór, bo pozwala przesuwać punkt zacisku wzdłuż stołu bez wiercenia nowych miejsc.
Najczęściej spotykam go w stołach frezarek, centrach obróbczych, płytach mocujących, przyrządach spawalniczych i osprzęcie montażowym. Warto go traktować nie jako drobny detal w stole, tylko jako element systemu bazowania i mocowania, który wpływa na powtarzalność całego procesu.
Jeżeli detal ma być mocowany wielokrotnie, a układ zacisków zmienia się zależnie od zlecenia, taki profil daje realną przewagę. Jeżeli zaś mocowanie jest stałe i powtarza się bez zmian, często wystarczą prostsze rozwiązania, o których piszę dalej.
To prowadzi prosto do pytania, jak taki kanał powstaje i dlaczego jego wykonanie zwykle wymaga dwóch różnych operacji.

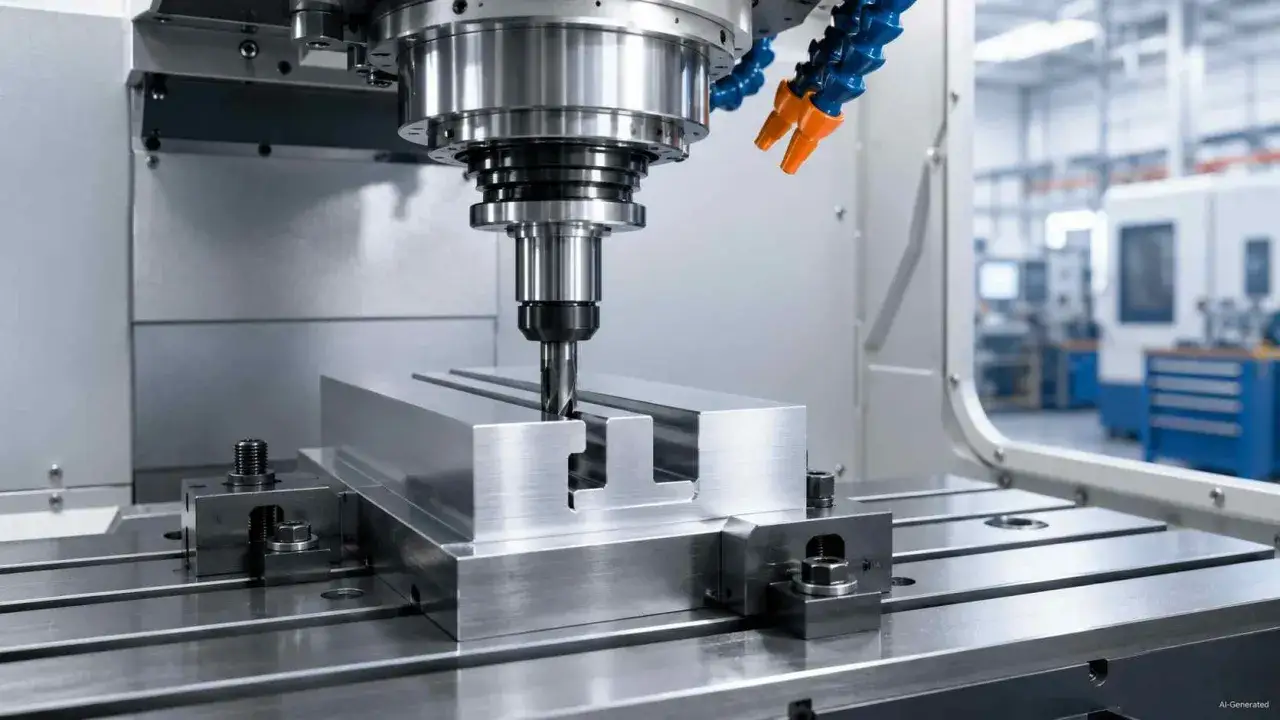

Jak taki profil powstaje na frezarce
Najpierw wykonuje się rowek prowadzący frezem walcowym lub innym narzędziem, które tworzy wąski kanał na pełną wymaganą głębokość. Dopiero później wchodzi frez teowy i wykonuje podcięcie pod główkę śruby albo nakrętkę. To ważne, bo narzędzie nie może wejść w pełny kształt od razu.
- Ustalam położenie i głębokość przyszłego kanału.
- Wykonuję wstępny rowek, który zapewni przejście dla freza teowego.
- Dobieram średnicę i szerokość narzędzia do docelowego podcięcia.
- Frezuję podcięcie w kilku przejściach, zamiast próbować zabrać wszystko jednym ruchem.
- Sprawdzam pasowanie z realną nakrętką lub śrubą, nie tylko z wymiarem z rysunku.
Z mojego doświadczenia najwięcej problemów powoduje zbyt agresywne wejście narzędzia i słaba ewakuacja wiórów. W podcięciu nie ma dużo miejsca na korektę, więc każda niedokładność w ustawieniu stołu, imadła czy oprawki szybko wychodzi na powierzchni bocznej i w dnie kanału.
Przy dłuższych kanałach pomaga podział pracy na kilka przejść i chłodzenie dobrane do materiału. W stali konstrukcyjnej zwykle liczy się stabilność i spokojny posuw, a w aluminium bardziej odprowadzanie wióra i czystość krawędzi niż sama siła skrawania.
W praktyce to właśnie sposób wykonania decyduje, czy gotowy element będzie pracował płynnie, czy zacznie sprawiać kłopoty przy każdym przezbrojeniu.

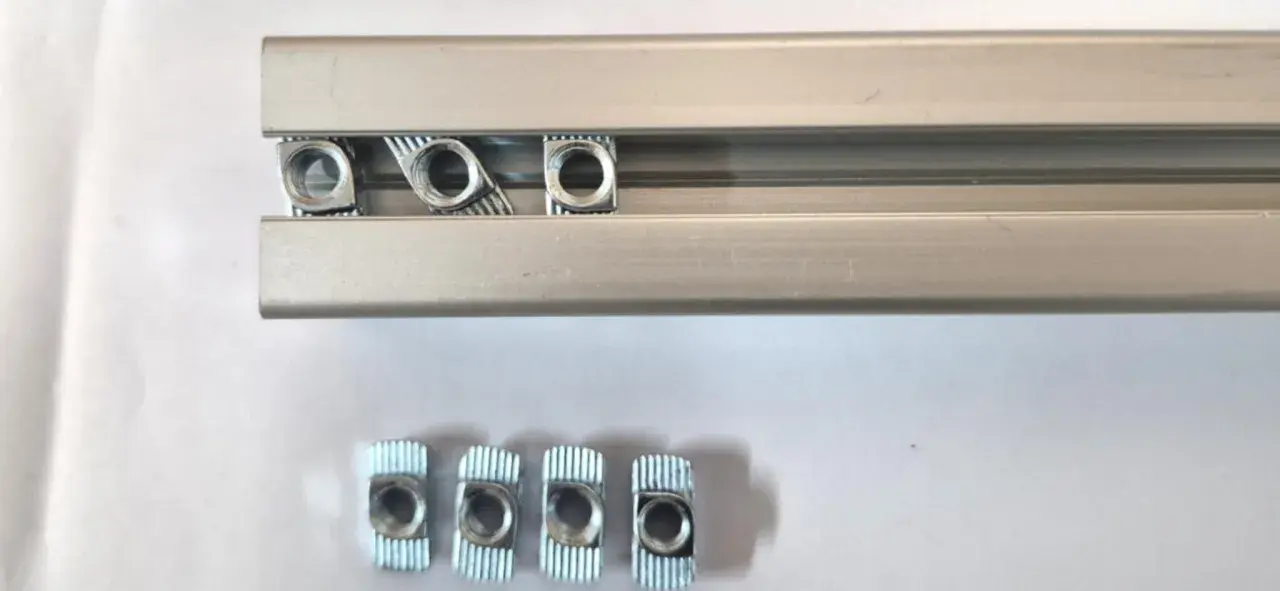

Jak dobrać wymiary do śrub i nakrętek teowych
Tu nie ma jednego „dobrego” wymiaru. Dobór zawsze zaczynam od elementu, który ma wejść do środka: śruby, nakrętki, podkładki i grubości materiału pod stołem. Jeżeli otwór będzie zbyt wąski, montaż stanie się uciążliwy; jeżeli zbyt szeroki, stracisz sztywność i luz zacznie pracować przy obciążeniu.
W praktyce spotyka się rozwiązania zgodne z DIN 650, a szerokość otwarcia bywa utrzymywana w H12. Przy dokładniejszych wymaganiach projektowych można spotkać wykonania w H7 lub H8, ale to już zależy od tego, jak precyzyjnie ma pracować cały układ mocowania.
| Przykładowe dopasowanie | Nominalna szerokość otwarcia | Wysokość | Do czego pasuje najlepiej |
|---|---|---|---|
| M8 | 10 mm | 18 mm | Lekkie mocowanie, małe przyrządy |
| M12 | 14 mm | 24 mm | Uniwersalne mocowania warsztatowe |
| M16 | 18 mm | 30 mm | Cięższe przyrządy i stoły |
| M24 | 28 mm | 48 mm | Duże stoły i mocniejsze punkty zacisku |
| M30 | 36 mm | 61 mm | Duże układy przemysłowe |
Te wartości traktuję jako punkt odniesienia, nie gotowy przepis. Zawsze sprawdzam rysunek, realną nakrętkę teową i to, czy w materiale zostaje dość „mięsa” pod dnem kanału. W projekcie trzeba też przewidzieć promienie, fazy i grubość ścianki między sąsiednimi rowkami, bo to one decydują o trwałości stołu.
Skoro wymiary trzeba dobrać do zastosowania, równie ważny staje się wybór narzędzia i parametrów obróbki.
Jakie narzędzia i parametry robią największą różnicę
Dobór narzędzia zależy od szerokości, głębokości, serii i materiału. Przy długich i głębokich kanałach najlepiej sprawdzają się sztywne układy na maszynach poziomych, ale w warsztacie częściej widzę frezarkę pionową z dobrze ustawionym frezem walcowym i frezem teowym.
| Narzędzie | Kiedy ma sens | Co zyskuję | Na co uważać |
|---|---|---|---|
| Frez HSS | Małe serie, naprawy, niższy budżet | Niższy koszt i prostsza dostępność | Mniejsza wydajność i szybsze zużycie |
| Frez z płytkami | Seryjna produkcja i większe stoły | Lepsza wydajność i łatwiejsza obsługa eksploatacyjna | Wymaga sztywniejszego układu i stabilnego mocowania |
| Frez z węglika spiekanego | Precyzyjne wykonanie i trudniejsze materiały | Dobra powtarzalność i wysoka jakość krawędzi | Wyższy koszt narzędzia i większa wrażliwość na błędy ustawienia |
W praktyce liczy się nie tylko samo narzędzie, ale też jego wysięg, sztywność oprawki i jakość odprowadzania wiórów. Zbyt duży wysięg potrafi zniszczyć efekt nawet wtedy, gdy frez jest dobry. Z kolei zbyt mały posuw często kończy się tarciem zamiast skrawania, a wtedy rosną drgania i pogarsza się powierzchnia.
Jeśli miałbym wskazać jeden parametr, który początkujący bagatelizują najczęściej, byłaby to właśnie sztywność całego układu, nie sam katalogowy rozmiar freza.
Nawet dobrze dobrane narzędzie nie uratuje procesu, jeśli po drodze pojawią się typowe błędy warsztatowe.
Najczęstsze błędy, które psują efekt
Przy takim typie obróbki błędy są zwykle podobne, niezależnie od tego, czy pracuje się na małej frezarce, czy na większym centrum obróbczym.
- Zbyt głębokie wejście narzędzia w jednym przejściu, co kończy się drganiami albo wyłamywaniem krawędzi.
- Za mała sztywność mocowania, przez co detal przesuwa się pod obciążeniem skrawania.
- Słabe usuwanie wiórów z podcięcia, które prowadzi do rys i przegrzania powierzchni.
- Brak fazy lub odgratowania po obróbce, przez co nakrętka nie wchodzi płynnie.
- Sprawdzenie wymiaru tylko suwmiarką, bez próbnego montażu elementu mocującego.
Ja zawsze powtarzam, że w tym przypadku dobry pomiar nie kończy się na wyniku z narzędzia pomiarowego. Trzeba jeszcze zobaczyć, jak pracuje realna śruba, podkładka i nakrętka w ruchu. Niewielka różnica na papierze potrafi w praktyce zamienić szybki montaż w walkę z klinowaniem.
Warto też pamiętać o samym materiale stołu albo płyty. Jeżeli dno kanału jest zbyt cienkie, cała konstrukcja traci sztywność, a przy intensywnym zaciskaniu zaczyna się uginać. To już nie jest problem estetyczny, tylko technologiczny.
Po takich błędach naturalnie pojawia się pytanie, kiedy ten system mocowania w ogóle ma sens, a kiedy lepiej wybrać coś prostszego.
Kiedy ten system mocowania wygrywa z alternatywami
Wybór nie zawsze jest oczywisty. Czasem lepiej mieć elastyczny układ mocowań, a czasem wygra prostota i niższy koszt wykonania. W mojej praktyce decyzję podejmuję po odpowiedzi na jedno pytanie: czy detal będzie często przezbrajany i mocowany w różnych miejscach, czy raczej pracuje w jednym, stałym układzie.
| Rozwiązanie | Najlepsze, gdy | Ograniczenie |
|---|---|---|
| Rowki teowe | Trzeba często zmieniać położenie zacisków i szybko przebudowywać stanowisko | Wykonanie jest bardziej wymagające i osłabia płytę, jeśli projekt jest zbyt agresywny |
| Otwory gwintowane | Mocowanie jest powtarzalne i nie wymaga dużej regulacji | Mniejsza elastyczność i ryzyko zużycia gwintu przy częstym montażu |
| Płyta z siatką otworów | Potrzebna jest duża uniwersalność i szybkie mocowanie różnych przyrządów | Nie daje tak płynnej regulacji jak długi kanał |
Jeśli chodzi o same zastosowania, rowki teowe wygrywają tam, gdzie liczy się szybkie ustawienie punktów zacisku, możliwość przesunięcia śruby i dobra kontrola nad powtarzalnością. Otwory gwintowane są prostsze i tańsze, ale przy większej liczbie zmian szybko przestają być wygodne. Płyta z siatką otworów sprawdza się z kolei tam, gdzie elastyczność ma większe znaczenie niż ciągła regulacja wzdłuż jednego prowadnika.
Z tego powodu przy projektowaniu przyrządu nie patrzę wyłącznie na sam koszt obróbki, ale też na to, ile czasu zaoszczędzi się na każdym kolejnym przezbrojeniu. To zwykle lepiej pokazuje opłacalność niż sam cennik wykonania.
Zanim zamówisz wykonanie stołu, płyty albo przyrządu, warto jeszcze sprawdzić kilka detali, które potem decydują o bezproblemowej pracy.
Co sprawdzić, zanim zamówisz stół lub płytę z rowkami
Dobrze przygotowany projekt oszczędza później sporo korekt. Ja przed zleceniem zawsze weryfikuję nie tylko wymiar nominalny, ale też warunki pracy i sposób utrzymania czystości w rowkach.
- Czy średnica śruby i typ nakrętki są zgodne z planowanym wymiarem kanału.
- Czy przewidziano odpowiednią tolerancję otwarcia i nie będzie problemu z płynnym wsuwaniem elementów.
- Czy zostaje dość materiału pod dnem rowka, aby płyta nie straciła sztywności.
- Czy odstępy między kanałami nie osłabiają konstrukcji i nie kolidują z bazowaniem.
- Czy przewidziano odgratowanie, ochronę antykorozyjną i łatwe usuwanie wiórów.
Warto też pomyśleć o praktyce dnia codziennego: o zaślepkach, jeśli stół pracuje w trudnych warunkach, o dostępie do chłodziwa i o tym, czy mocowanie będzie wygodne także po kilku miesiącach intensywnej eksploatacji. Dobre rozwiązanie nie jest tym, które wygląda dobrze na rysunku, tylko tym, które nadal działa po setkach cykli zaciskania.
Dobrze zaprojektowany taki kanał upraszcza ustawianie detali, skraca czas przezbrojenia i zmniejsza ryzyko błędów przy mocowaniu. Jeśli od początku dopasujesz go do realnej śruby, nakrętki i obciążenia, zyskasz stabilność, powtarzalność i mniej poprawek przy obróbce.
