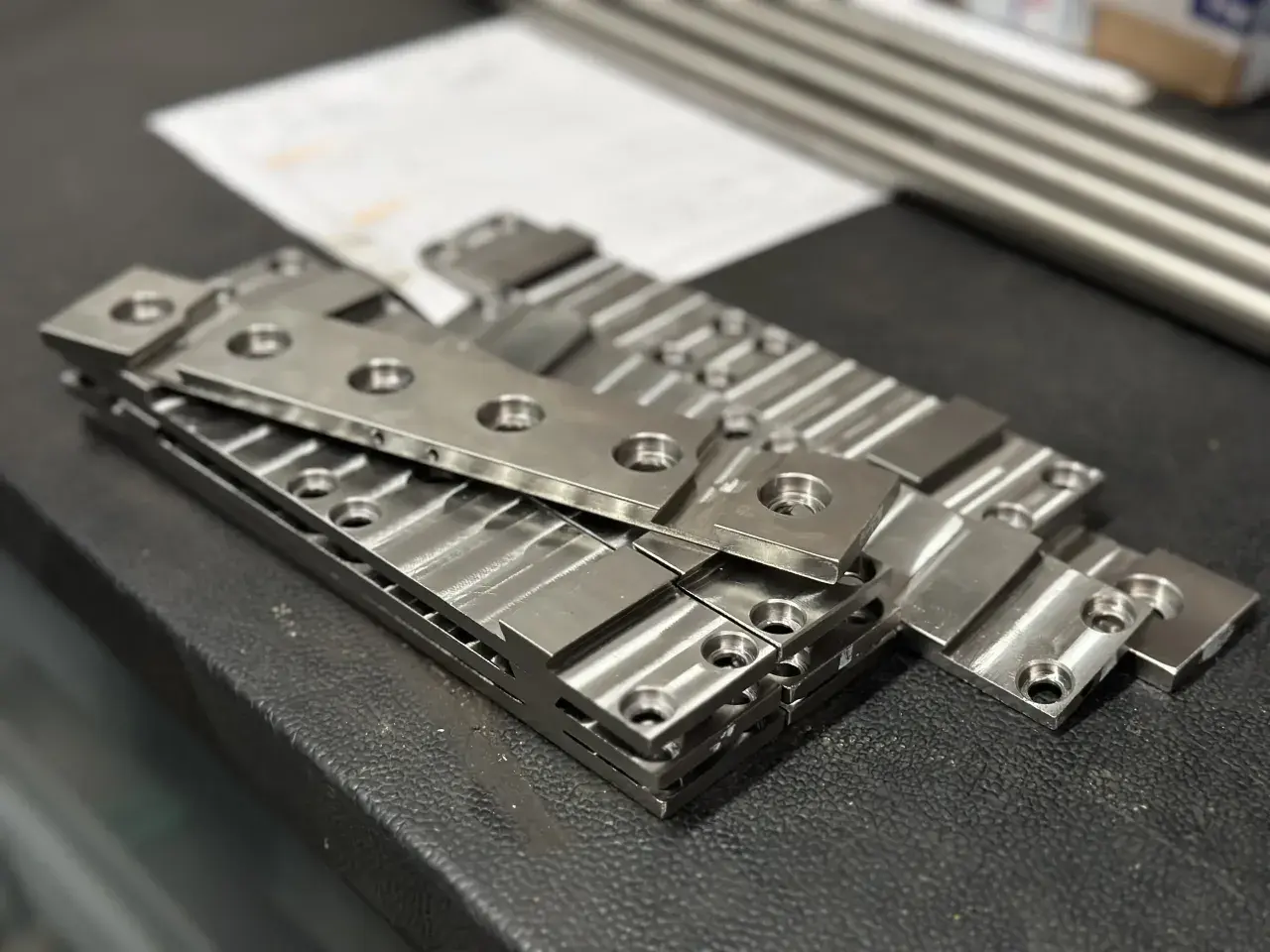

Frezowanie wielkogabarytowe to temat, który wraca wszędzie tam, gdzie liczy się precyzja dużych elementów, sztywność konstrukcji i kontrola odkształceń. W praktyce chodzi o obróbkę dużych płyt, ram, korpusów, form i spawanych konstrukcji, które po skrawaniu muszą pasować do montażu bez dodatkowych przeróbek. Poniżej rozkładam ten proces na czynniki pierwsze: od doboru maszyny, przez przygotowanie dokumentacji, po błędy, które najczęściej podbijają koszt i termin.
Najważniejsze rzeczy, które warto wiedzieć przed zleceniem dużej obróbki
- Decydujące są sztywność układu, bazowanie i kontrola odkształceń, a nie sama wielkość frezarki.
- Najlepsze efekty daje dokładna dokumentacja: model 3D, tolerancje, bazy i powierzchnie krytyczne.
- Duże detale obrabia się etapami: zgrubnie, po stabilizacji materiału, a na końcu wykańcza i mierzy.
- Najwięcej kosztują nie same przejścia narzędzia, lecz przygotowanie, mocowanie, pomiary i poprawki po błędach projektu.
- Wybór wykonawcy warto oprzeć na polu roboczym, metrologii, doświadczeniu w spawanych konstrukcjach i organizacji transportu.
Gdzie ta technologia ma sens
W dużej obróbce nie chodzi wyłącznie o to, żeby „zmieścić detal na maszynie”. Ważniejsze jest to, czy po zdjęciu materiału element zachowa geometrię, a jego powierzchnie bazowe będą naprawdę użyteczne przy dalszym montażu. Ja traktuję ten proces jako rozwiązanie dla sytuacji, w których zwykłe centrum obróbcze jest po prostu za małe, za mało sztywne albo za słabo przygotowane do pracy z ciężkim detalem.
Najczęściej takie zlecenia pojawiają się przy:
- płytach bazowych i fundamentowych,
- ramach maszyn i konstrukcjach spawanych,
- korpusach urządzeń, przekładni i obudowach,
- segmentach form, modeli i oprzyrządowania,
- elementach dla energetyki, przemysłu ciężkiego, transportu i budowy maszyn.
Właśnie tutaj obróbka skrawaniem dużych detali przestaje być zwykłym „frezowaniem”, a staje się połączeniem technologii, planowania i kontroli naprężeń. Jeśli detal ma być później bazą pod inny etap produkcji, najważniejsza jest nie sama estetyka powierzchni, ale przewidywalność wymiarów. To prowadzi wprost do pytania o maszyny, bo nie każda frezarka poradzi sobie z takim zadaniem tak samo dobrze.

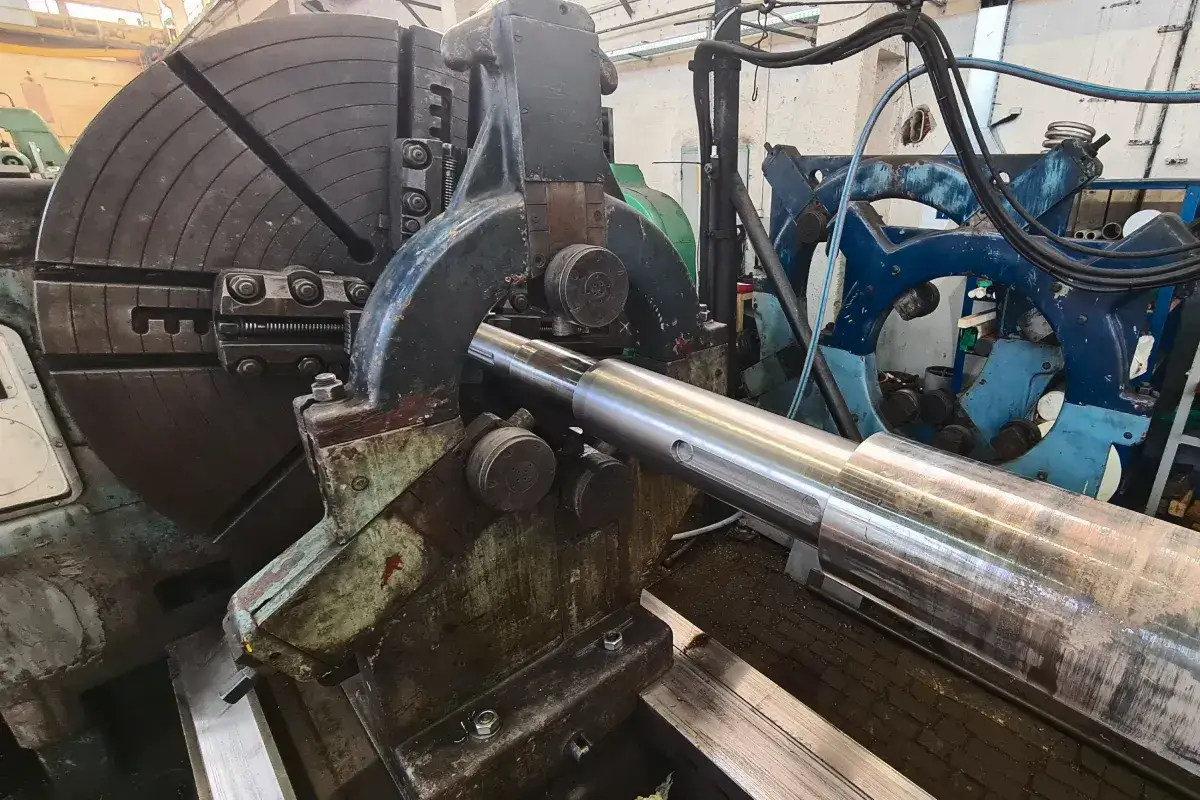

Jakie maszyny i układy robią różnicę
Przy dużych elementach liczy się nie tylko zasięg osi, ale też sztywność konstrukcji, nośność stołu, sposób mocowania i stabilność wrzeciona przy długim skrawaniu. W praktyce to właśnie te cechy odróżniają maszynę, która „teoretycznie da radę”, od takiej, która zrobi detal powtarzalnie i bez nerwowych korekt po drodze.
| Układ maszyny | Najlepsze zastosowanie | Mocna strona | Ograniczenie |
|---|---|---|---|
| Frezarka bramowa | Duże płyty, ramy, długie powierzchnie płaskie | Wysoka sztywność i duże pole robocze | Wymaga dobrze zaplanowanego mocowania i bazowania |
| Centrum wielkoformatowe | Duże elementy o prostszej geometrii | Sprawna obróbka zgrubna i wykańczająca | Mniej swobody przy bardzo złożonych kształtach |
| Wytaczarko-frezarka | Wielkie korpusy, gniazda, bazowe płaszczyzny | Dostęp do dużych brył i precyzyjne ustawienie osi | Dłuższe przygotowanie technologii |
| Układ 5-osiowy | Powierzchnie przestrzenne, skomplikowane kąty, kanały | Mniej przezbrojeń i lepszy dostęp do trudnych miejsc | Wyższy koszt i większa wrażliwość na program oraz bazowanie |
Warto też pamiętać, że 5 osi nie oznacza automatycznie lepszego efektu. Przy prostych płaszczyznach i długich bazach ważniejsza bywa sztywność niż efektowna kinematyka. Ja zawsze patrzę najpierw na to, czy maszyna pozwala utrzymać geometrię przez cały cykl, a dopiero później na samą liczbę osi. Sam park maszynowy nie rozwiązuje jednak wszystkiego, bo o jakości decyduje także przygotowanie procesu.
Jak planuje się obróbkę dużych elementów bez kosztownych poprawek
Przy dużych detalach plan zaczyna się dużo wcześniej niż na etapie pierwszego przejścia frezu. Najpierw trzeba ustalić, co jest bazą, które powierzchnie mają pozostać nienaruszone, gdzie materiał może jeszcze „pracować” i czy po spawaniu albo cieplnej obróbce nie pojawią się dodatkowe odkształcenia. Ja zawsze proszę o komplet danych, bo bez tego nawet doświadczony technolog działa na pół zgadywania.
Co warto wysłać do wyceny
Im lepiej opisany detal, tym szybciej da się ocenić technologię i ryzyko. Przy dużej obróbce nie wystarcza zdjęcie albo ogólny opis „duży element stalowy”. Potrzebne są konkretne informacje:
- rysunek 2D lub model 3D,
- materiał i stan półfabrykatu,
- wymiary gabarytowe i masa,
- tolerancje, płaskość i prostopadłość,
- powierzchnie bazowe i krytyczne,
- informacja, czy detal jest spawany, odlewowy czy z litego materiału,
- ilość sztuk i oczekiwany termin.
Przeczytaj również: Obroty do wiercenia w metalu - jak dobrać je do materiału
Gdzie najczęściej pojawiają się błędy
Najwięcej problemów nie bierze się z samego skrawania, tylko z przygotowania. Częsty błąd to brak naddatku na wykończenie, szczególnie po spawaniu albo po operacjach cieplnych. Równie kłopotliwe jest źle dobrane bazowanie, bo jeśli odniesiesz się do przypadkowej powierzchni, to później cała geometria „rozjeżdża się” na kolejnych etapach.
- za mały naddatek na obróbkę wykańczającą,
- brak informacji o naprężeniach po spawaniu,
- zbyt optymistyczne tolerancje w stosunku do możliwości materiału,
- ustawienie detalu na powierzchni, która nie powinna być bazą,
- pomijanie dodatkowego czasu na kontrolę po zgrubnym skrawaniu.
Im lepiej rozpisany jest proces, tym mniejsze ryzyko, że trzeba będzie wracać do detalu po kontroli. A skoro już o materiale mowa, warto przyjrzeć się temu, co obrabia się łatwo, a co wymaga większej ostrożności.
Materiały, które obrabia się łatwo, i te, które potrafią zaskoczyć
Nie każdy materiał zachowuje się tak samo pod narzędziem. Duży detal stalowy może wyglądać na prosty w obróbce, ale jeśli ma wewnętrzne naprężenia albo był spawany, to po kilku przejściach zaczyna zmieniać geometrię. Z kolei aluminium daje dużą wydajność skrawania, ale przy cienkich ściankach potrafi się odkształcać szybciej, niż wielu osobom się wydaje.
| Materiał | Co pomaga | Na co uważać | Kiedy sprawdza się najlepiej |
|---|---|---|---|
| Stal konstrukcyjna | Jest stabilna i przewidywalna | Naprężenia po spawaniu i miejscowe ugięcia | Ramy, płyty, korpusy, konstrukcje nośne |
| Stal nierdzewna | Odporność korozyjna i trwałość | Większe zużycie narzędzia i ryzyko nagrzewania | Przemysł spożywczy, chemiczny, morski |
| Duplex | Bardzo dobre własności użytkowe | Wyższa trudność skrawania i większe wymagania technologiczne | Elementy narażone na agresywne środowisko |
| Aluminium | Szybkie skrawanie i dobra jakość powierzchni | Odkształcenia przy cienkich ściankach i dużych gabarytach | Duże lekkie elementy, modele, oprzyrządowanie |
| Żeliwo | Dobra tłumienność drgań | Pył, kruchość i ryzyko wyszczerbień krawędzi | Bazy maszyn, korpusy, elementy precyzyjne |
| Konstrukcje spawane | Duża swoboda projektowa | Odkształcenia po spawaniu i potrzeba stabilizacji | Ramy, stojaki, podesty, duże zespoły montażowe |
Przy materiałach spawanych i grubych odlewach szczególnie ważna jest kolejność operacji. Najpierw usuwa się największe naddatki, potem daje detalowi czas na stabilizację, a dopiero później wykonuje obróbkę wykańczającą. To właśnie ten etap często decyduje o tym, czy część nada się do odbioru, czy będzie wracała na poprawki. Przy dużych detalach nie wygrywa ten, kto zbiera materiał najszybciej, tylko ten, kto umie zachować geometrię po kilku godzinach pracy.
Tolerancje, powierzchnie i kontrola jakości na dużym detalu
Na małej części odchyłka rzędu kilku setnych bywa tylko detalem. Na elemencie o długości kilku metrów ta sama różnica może już przesunąć otwory montażowe, zepsuć płaskość albo utrudnić ustawienie całego zespołu. Dlatego w dużej obróbce nie patrzy się wyłącznie na wymiar nominalny, ale na układ odniesienia, czyli to, od czego liczona jest cała geometria.
W praktyce kontrola jakości obejmuje zwykle kilka rzeczy naraz:
- płaskość powierzchni bazowych,
- równoległość i prostopadłość ważnych ścian,
- położenie otworów i gniazd montażowych,
- zgodność z rysunkiem po zgrubnej i wykańczającej obróbce,
- powtarzalność między kolejnymi ustawieniami detalu.
Pomiar można prowadzić na maszynie, sondą pomiarową, albo na stanowisku kontrolnym z użyciem ramienia, maszyny współrzędnościowej czy lasera pomiarowego. Nie zawsze potrzebne są wszystkie metody naraz, ale przy dużych częściach dobrze jest przynajmniej sprawdzić geometrię między etapami, a nie dopiero na końcu. Na dużym elemencie nawet niewielki błąd bazowania może ujawnić się dopiero podczas montażu, kiedy poprawka jest już droga albo niewygodna.
Skoro wiadomo już, co i jak sprawdzać, pozostaje jeszcze kwestia pieniędzy oraz terminu.
Od czego naprawdę zależy cena i termin
W dużej obróbce nie ma sensu pytać tylko o stawkę za godzinę. Dwie podobne na pierwszy rzut oka części mogą wymagać zupełnie innego przygotowania, liczby ustawień, kontroli i czasu na mocowanie. Ja patrzę przede wszystkim na to, ile razy detal trzeba będzie przełożyć, jak trudne jest bazowanie i czy materiał nie wymusi dodatkowych operacji stabilizujących.
| Czynnik | Dlaczego ma znaczenie |
|---|---|
| Wielkość i masa detalu | Wpływa na transport, ustawienie i rodzaj maszyn, które w ogóle wchodzą w grę |
| Materiał | Zmienia zużycie narzędzi, tempo skrawania i ryzyko odkształceń |
| Liczba bazowań | Każde dodatkowe ustawienie zwiększa czas i ryzyko błędu |
| Tolerancje i wymagania pomiarowe | Im ostrzejsze wymagania, tym więcej kontroli i powrotów do detalu |
| Stan półfabrykatu | Detal po spawaniu, obróbce cieplnej albo długim magazynowaniu potrafi zachowywać się inaczej niż surowa bryła |
| Logistyka | Dźwig, rozładunek, zabezpieczenie i transport często są osobnym etapem projektu |
W praktyce proste zlecenie może zamknąć się w kilku dniach roboczych, a większe elementy z wieloma ustawieniami i kontrolą potrafią zająć od jednego do kilku tygodni. Jeśli ktoś podaje wycenę bez rysunku, materiału i tolerancji, traktuję to jako sygnał, że końcowa kwota może się jeszcze zmienić. To właśnie dlatego wybór wykonawcy jest tak ważny, bo od niego zależy nie tylko cena, ale też ryzyko późniejszych poprawek.
Jak wybrać wykonawcę, żeby nie przepalić budżetu
Ja patrzę najpierw na trzy rzeczy: pole robocze, zaplecze pomiarowe i doświadczenie w dużych konstrukcjach. Zakład może mieć nowoczesną maszynę, ale jeśli nie potrafi sensownie zaplanować bazowania albo nie ogarnia transportu ciężkiego detalu, to finalny efekt i tak będzie słabszy, niż sugeruje oferta.
- ma realne pole robocze z zapasem, a nie „na styk”,
- potrafi pokazać, jak mierzy płaskość, równoległość i położenie otworów,
- pracował już ze spawanymi konstrukcjami i dużymi płytami,
- pyta o materiał, tolerancje i stan półfabrykatu, zamiast zgadywać,
- ma sensowny plan transportu i rozładunku,
- nie obiecuje wszystkiego bez obejrzenia dokumentacji.
Sygnałem ostrzegawczym jest też sytuacja, w której wykonawca nie dopytuje o powierzchnie bazowe, kolejność operacji i wymagania odbiorowe. Przy dużych detalach właśnie te elementy decydują o powodzeniu, a nie ogólne hasła o „wysokiej precyzji”. Dobry partner technologiczny nie sprzedaje tu samego skrawania, tylko przewidywalny proces.
Kiedy te elementy są dopięte, sama usługa przestaje być ryzykiem, a staje się przewidywalnym etapem produkcji.
Co przygotować przed wysłaniem zapytania, żeby odpowiedź była konkretna
Najlepsze wyceny powstają wtedy, gdy po stronie wykonawcy nie ma pola do domysłów. Z mojego doświadczenia wynika, że im lepiej przygotujesz materiał wejściowy, tym mniej telefonów wraca później z pytaniami o detale techniczne i tym szybciej można zacząć realne planowanie obróbki.
- prześlij rysunek 2D lub model 3D,
- zaznacz powierzchnie bazowe i krytyczne,
- podaj materiał oraz stan elementu,
- opisz tolerancje, które naprawdę mają znaczenie,
- dodaj informację o masie, gabarytach i sposobie transportu,
- wskaż, czy detal wymaga obróbki po spawaniu, odprężeniu albo dodatkowym pomiarze,
- napisz, ile sztuk potrzebujesz i jaki termin jest dla Ciebie realny.
Jeśli detal jest spawany, dorzuć też zdjęcia po złożeniu i wskaż, które powierzchnie mogą wymagać korekty po stabilizacji. To drobiazg, który potrafi oszczędzić sporo czasu i pieniędzy, bo od razu widać, czy potrzebna jest obróbka w jednym czy w kilku podejściach. Im mniej domysłów po stronie wykonawcy, tym szybciej dostaniesz sensowną ofertę i tym mniejsze ryzyko, że później okaże się, że element wymaga zupełnie innej technologii niż zakładano na początku.
