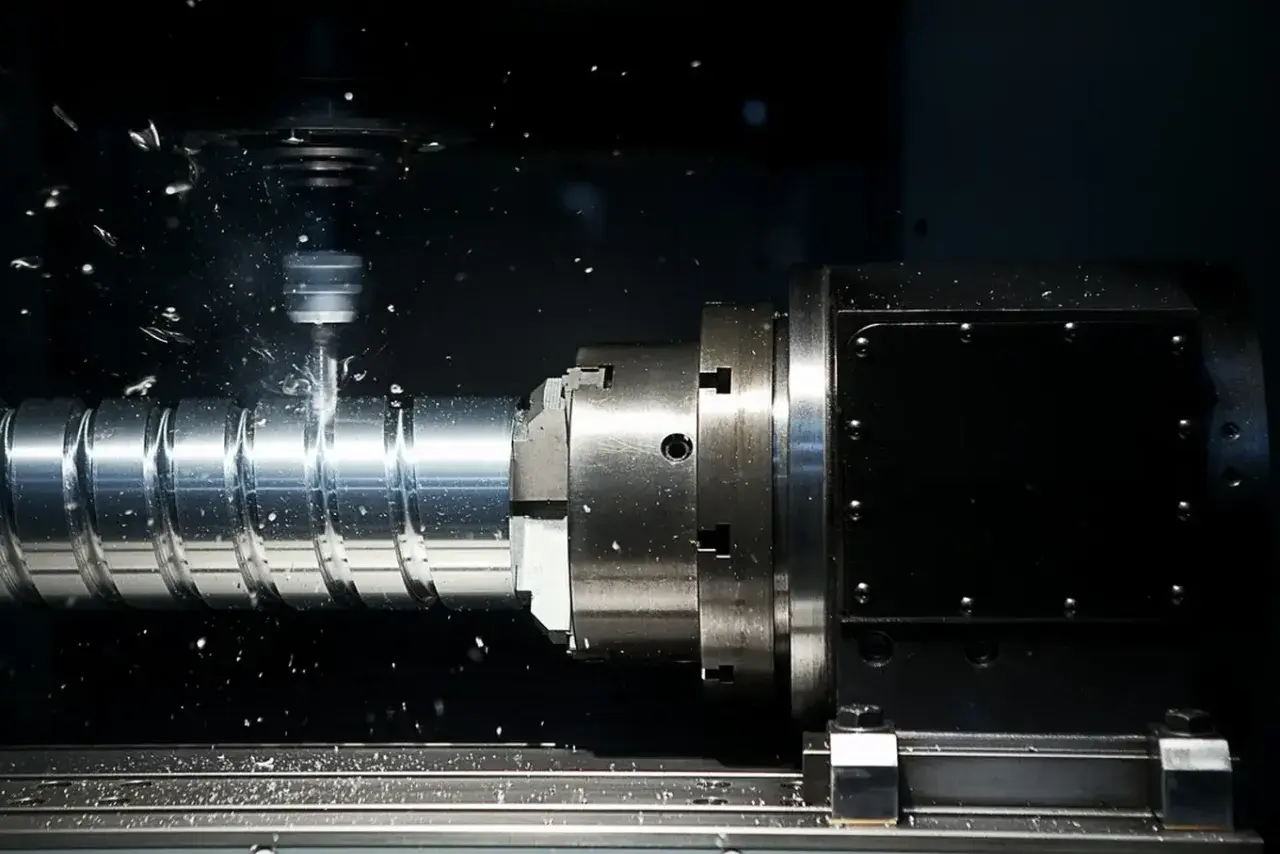

Prawidłowe toczenie gwintów na tokarce wymaga ustawienia narzędzia, doboru przejść i kontroli wióra. W praktyce decydują detale: wysięg noża, wysokość ostrza, kierunek podawania i to, czy gwint ma być zewnętrzny, czy wewnętrzny. Ten tekst prowadzi przez cały proces od przygotowania detalu po typowe błędy i dobór parametrów, tak aby gwint był czysty, powtarzalny i zgodny z wymiarem.
Najważniejsze rzeczy, które decydują o jakości gwintu
- Posuw musi odpowiadać skokowi gwintu, więc jeden obrót wrzeciona daje jeden skok posuwu.
- Najpewniej pracuje się na krótkim wysięgu narzędzia i z ostrzem ustawionym dokładnie na osi.
- Lepiej zdejmować materiał w kilku przejściach niż próbować osiągnąć wymiar jednym cięciem.
- Przy gwintach wewnętrznych szczególnie ważna staje się ewakuacja wióra i sztywność oprawki.
- Ostatnie przejście powinno doprowadzić do wymiaru, ale bez agresywnego „dopychania” profilu.
Na czym polega nacinanie gwintu na tokarce
Gwint na tokarce powstaje wtedy, gdy ruch narzędzia jest zsynchronizowany z obrotem wrzeciona. W skrócie: nóż nie tylko skrawa materiał, ale też przesuwa się o dokładnie taki odcinek, jaki wynika ze skoku gwintu. Dla gwintu M10x1,5 oznacza to, że przy każdym obrocie wrzeciona suport przesuwa się o 1,5 mm.
To właśnie ta synchronizacja odróżnia gwintowanie od zwykłego toczenia. Nóż pracuje zwykle na kilku przejściach, bo pełna głębokość profilu byłaby zbyt dużym obciążeniem dla ostrza i zbyt ryzykowna dla jakości zarysu. Sandvik Coromant zwraca uwagę, że posuw musi być równy skokowi, a pełną głębokość najlepiej rozdzielić na serię drobnych przejść, żeby nie przeciążyć płytki.
W praktyce najczęściej spotkasz dwa warianty: gwint zewnętrzny i wewnętrzny. Zewnętrzny jest zwykle prostszy, bo wiór ma gdzie uciekać i łatwiej kontrolować narzędzie. Wewnętrzny wymaga większej ostrożności, bo oprawka jest dłuższa, bardziej smukła i szybciej zaczyna drgać. Zanim więc ustawisz parametry, trzeba dobrze przygotować detal i oprawkę.
Co trzeba przygotować przed pierwszym przejściem
Ja zwykle zaczynam nie od programu, tylko od mechaniki. Jeśli detal i narzędzie są ustawione źle, nawet najlepsze parametry nie uratują profilu. Najwięcej problemów bierze się z luzów, nadmiernego wysięgu albo źle dobranego wkładki do konkretnego zarysu gwintu.
| Co sprawdzić | Dlaczego to ma znaczenie | Co przyjąć w praktyce |
|---|---|---|
| Profil i skok gwintu | Od tego zależy kąt noża, posuw i liczba przejść | Ustal normę gwintu przed uruchomieniem maszyny |
| Wysokość ostrza | Za wysokie lub za niskie ustawienie psuje zarys i wymiar | Ostrze ustaw dokładnie na osi detalu |
| Wysięg oprawki | Zbyt długi wysięg powoduje drgania i falowanie profilu | Trzymaj się najkrótszego możliwego wysięgu |
| Mocowanie oprawki | Sztywność układu decyduje o stabilności cięcia | Przy dłuższych oprawkach dąż do możliwie dużej długości kontaktu, a przy długich barsach pomocny bywa zakres 2,5–5 x D |
| Chłodzenie i wiór | Wiór potrafi zniszczyć bok gwintu szybciej niż samo ostrze | Przy gwintach wewnętrznych zadbaj o ciągły odpływ wióra |
| Przyrząd pomiarowy | Bez kontroli łatwo „przestrzelić” ostatnie przejście | Trzymaj pod ręką sprawdzian, nakrętkę wzorcową albo pierścień kontrolny |
W dłuższych oprawkach ma znaczenie nie tylko sam wysięg, ale też sposób zamocowania. Im mniej luzu między oprawką a uchwytem, tym lepiej dla jakości gwintu. Jeśli tokarka pozwala na podparcie konikiem albo dodatkowym wrzecionem, warto z tego korzystać. Kiedy wszystko jest już ustawione, można przejść do samego cięcia.
Jak przebiega proces krok po kroku
Sam proces jest prosty, ale wymaga dyscypliny. W gwintowaniu nie wybacza się przypadkowych ruchów, bo każdy błąd wraca w zarysie lub na powierzchni bocznej. Na sterowaniach CNC, takich jak Haas, wieloprzejściowy cykl gwintujący bywa opisany jako G76, ale nazewnictwo zależy od producenta maszyny.
Na tokarce manualnej
- Przetocz średnicę bazową i zostaw miejsce na najazd albo rowek odciążający, jeśli gwint ma dochodzić do barku.
- Ustaw nóż w osi detalu i sprawdź kierunek obrotów wrzeciona.
- Włącz odpowiedni posuw śrubą pociągową i wykonaj pierwsze, płytkie przejście.
- Po każdym przejściu cofnij nóż, wróć do punktu startu i ponownie złap ten sam punkt synchronizacji.
- Kontroluj wymiar po kilku przejściach, a nie dopiero na końcu.
Przeczytaj również: Planowanie na tokarce - jak uniknąć stożka i zadzioru
Na tokarce CNC
- Wybierz cykl gwintujący i wpisz skok, głębokość oraz liczbę przejść.
- Sprawdź najazd, wybieg i ewentualny rowek odciążający.
- Uruchom suchy przebieg, żeby upewnić się, że ścieżka narzędzia jest bezpieczna.
- Ustaw rozsądny plan przejść, zamiast liczyć na to, że ostatni przejazd wszystko naprawi.
Na tym etapie najważniejsza jest powtarzalność. Jeśli pierwsze przejście jest czyste, a narzędzie idzie po tej samej linii za każdym razem, reszta pracy staje się przewidywalna. Dalej pozostaje już tylko dobranie strategii przejść i głębokości skrawania.
Jak dobrać parametry, żeby gwint wyszedł czysto
Sandvik Coromant rekomenduje strategię malejącej głębokości przejść jako punkt startowy dla większości operacji gwintowania. To podejście daje równomierne obciążenie płytki i zwykle najlepszy kompromis między jakością a trwałością narzędzia. W praktyce pierwszy przejazd bywa najgłębszy, a ostatni schodzi mniej więcej do 0,07 mm.
| Strategia | Kiedy ma sens | Plusy | Ograniczenia |
|---|---|---|---|
| Malejąca głębokość przejść | Większość zwykłych gwintów metrycznych i calowych | Równy rozkład obciążenia, dobra jakość powierzchni | Wymaga sensownie rozpisanych przejść |
| Stała głębokość przejść | Gdy ważna jest kontrola wióra | Przewidywalny przebieg skrawania | Więcej przejść, większe obciążenie ostrza; nie jest zalecana dla skoków większych niż 1,5 mm |
| Przyrostowy najazd | Przy grubych gwintach i dużych skokach, zwykle powyżej 5 mm | Dobre zużycie ostrza w ciężkich warunkach | Wymaga programu CNC i gorszej kontroli wióra |
Są też twarde ograniczenia, które warto zapamiętać. Zbyt małe przejścia, poniżej 0,05 mm, zazwyczaj nie mają sensu. Z kolei dla płytek z węglika spiekanego z CBN nie należy przekraczać około 0,10 mm na przejście. Przy gwintach o większym skoku, szczególnie powyżej 1,5 mm, nie trzymałbym się uparcie stałej głębokości cięcia, bo zwykle daje to więcej problemów niż korzyści.
Na końcu liczy się nie tylko geometria, ale też rozsądek w doborze parametrów do materiału. Stal konstrukcyjna, nierdzewka i aluminium zachowują się inaczej, więc ten sam schemat przejść nie zawsze da taki sam efekt. Jeśli parametry są rozsądne, większość problemów i tak wychodzi dopiero wtedy, gdy detal albo narzędzie są ustawione źle.
Najczęstsze błędy, które psują profil
Najczęściej widzę powtarzalny zestaw pomyłek. Nie są spektakularne, ale bardzo skutecznie niszczą jakość gwintu. Dobra wiadomość jest taka, że większość z nich da się wyłapać jeszcze przed pierwszym przejściem.
- Zbyt duży wysięg narzędzia. Powoduje drgania, a drgania robią z gwintu powierzchnię „falowaną” zamiast równą.
- Ostrze ustawione poza osią. Nawet niewielkie odchylenie potrafi zmienić zarys i wymiar bocznych ścianek.
- Za agresywne pierwsze przejście. Wtedy płytka dostaje zbyt mocno, a detal może zacząć bić albo wibrować.
- Słabe odprowadzenie wióra. Przy gwintach wewnętrznych to jeden z głównych powodów rys i zakleszczeń.
- Brak miejsca na najazd lub wybieg. Gwint kończy się wtedy brzydko, a przy barku łatwo o uszkodzenie krawędzi.
- Ratowanie wymiaru samym ostatnim przejściem. Jeśli wcześniejsze przejścia były źle rozpisane, końcowy przejazd nie zrobi z niego dobrego gwintu.
Ostre przejścia i pośpiech zwykle kończą się tak samo: większym luzem, gorszym zarysem albo koniecznością poprawki. W gwintowaniu lepiej wygrać spokojem niż próbą „dociśnięcia” wymiaru na ostatnich sekundach. Kiedy te rzeczy są pod kontrolą, można sensownie porównać tę metodę z innymi sposobami wykonania gwintu.
Kiedy lepiej wybrać inne rozwiązanie niż gwint na nożu
Nie każda sytuacja uzasadnia gwintowanie nożem. Przy małej serii, nietypowym wymiarze albo konieczności zachowania bardzo dobrej powtarzalności to nadal świetna metoda. Ale gdy liczy się tempo, automatyzacja albo trudny materiał, rozsądnie jest rozważyć inne rozwiązanie.
| Metoda | Kiedy ma sens | Ograniczenia |
|---|---|---|
| Gwint nożem na tokarce | Małe i średnie serie, nietypowe średnice, duża elastyczność | Wymaga dobrego ustawienia i jest wolniejsza niż metody narzędziowe |
| Gwintownik | Szybkie wykonywanie gwintów wewnętrznych, proste detale, seria powtarzalna | Ryzyko zakleszczenia narzędzia, ograniczona swoboda profilu |
| Narzynka | Proste gwinty zewnętrzne, szczególnie w pracach warsztatowych i krótkich seriach | Mniejsza kontrola nad jakością niż przy toczeniu jednopunktowym |
| Frezowanie gwintów | Trudniejsze materiały, otwory ślepe, potrzeba lepszego odprowadzania wióra | Wymaga CNC i innego przygotowania procesu |
W praktyce najprostsza zasada brzmi tak: jeśli potrzebujesz pełnej kontroli nad profilem i wykonujesz detal jednostkowo albo w małej serii, tokarka wygrywa. Jeśli jednak masz wiele identycznych otworów i zależy ci głównie na czasie, gwintownik lub frezowanie mogą być po prostu rozsądniejsze. Ostatecznie chodzi nie o to, żeby „dało się zrobić”, tylko żeby dało się zrobić dobrze i bez zbędnych poprawek.
Co sprawdzam przed puszczeniem pierwszego detalu
Przed pierwszą sztuką robię zawsze krótką kontrolę. To zajmuje mniej czasu niż późniejsza poprawka, a przy gwintach to właśnie poprawki potrafią zjadać najwięcej roboczogodzin.
- Sprawdzam, czy skok gwintu zgadza się z ustawieniem posuwu.
- Potwierdzam wysokość ostrza i jego pozycję względem osi detalu.
- Patrzę, czy wysięg oprawki jest naprawdę minimalny.
- Kontroluję, czy wiór ma gdzie uciekać, zwłaszcza przy gwintach wewnętrznych.
- Przygotowuję sprawdzian, nakrętkę wzorcową albo pierścień kontrolny.
- Zapisuję sobie liczbę przejść i głębokość ostatniego przejazdu na kolejne sztuki.
Jeżeli pracuję nad krótką serią, notuję też kierunek najazdu, użyty wkład i to, gdzie detal zaczynał wymagać korekty. Taka karta ustawień oszczędza czas przy następnych sztukach i zmniejsza liczbę próbnych cięć, a przy gwintach dokładność liczy się bardziej niż sama szybkość.
