W obróbce płaskich powierzchni liczą się trzy rzeczy: stabilna baza, przewidywalna geometria i dobra chropowatość. Właśnie dlatego frezowanie czołowe tak często pojawia się na początku procesu, gdy trzeba zrzucić naddatek, wyrównać odlew albo przygotować detal pod dalsze operacje. Poniżej rozkładam temat na praktyczne elementy: czym różni się od innych odmian frezowania, jak dobrać głowicę i parametry oraz gdzie najczęściej popełnia się kosztowne błędy.
Najważniejsze rzeczy, które trzeba wiedzieć o tej operacji
- To metoda do szybkiego wyrównywania i wykańczania płaskich powierzchni, zwykle na centrum CNC lub frezarce.
- Najczęściej pracuje się głowicą ustawioną prostopadle do obrabianej płaszczyzny, a popularny kąt przystawienia to 45°.
- Dobór narzędzia zależy głównie od sztywności układu, materiału i celu operacji: zgrubnie, półwykańczająco czy wykończeniowo.
- Za mały posuw na ostrze powoduje tarcie, a za duży przyspiesza wyszczerbienia i pogarsza powierzchnię.
- W praktyce największą różnicę robią stabilne mocowanie, właściwy kierunek przejścia i unikanie zbędnych wejść oraz wyjść z materiału.
Czym ta operacja różni się od frezowania obwodowego
W tej odmianie frezowania skrawają przede wszystkim ostrza znajdujące się na czole narzędzia, a celem jest uzyskanie równej powierzchni odniesienia. To odróżnia ją od frezowania obwodowego, w którym główną pracę wykonuje boczna część frezu i łatwiej kształtuje się boki, rowki oraz kontury. Ja patrzę na to prosto: jeśli priorytetem jest płaszczyzna, wybieram obróbkę czołową; jeśli geometrię profilu, zwykle lepiej sprawdza się narzędzie obwodowe albo frez palcowy.
| Kryterium | Obróbka czołowa | Frezowanie obwodowe |
|---|---|---|
| Główny cel | Wyrównanie i ustawienie płaskiej bazy | Profil, rowek, ścianka, zarys |
| Strefa skrawania | Czoło narzędzia i część jego obwodu | Przede wszystkim obwód frezu |
| Typowy efekt | Szybkie zbieranie naddatku i dobra płaskość | Lepsza kontrola konturu i kształtu |
| Najczęstsze zastosowanie | Planowanie płyt, odlewów, baz pod dalszą obróbkę | Rowki, kieszenie, ściany boczne, detale kształtowe |
| Ryzyko przy złym doborze | Drgania, falistość, słaba płaskość | Gorsza jakość powierzchni na dużych płaszczyznach |
Ta różnica ma znaczenie nie tylko teoretyczne. Od niej zależy później dobór średnicy narzędzia, strategia przejść i to, czy detal w ogóle da się ustawić bez walki z drganiami. To dobry moment, żeby przejść do samego procesu i zobaczyć, kiedy ta metoda daje najlepszy rezultat.
Jak przebiega proces i kiedy daje najlepszy efekt

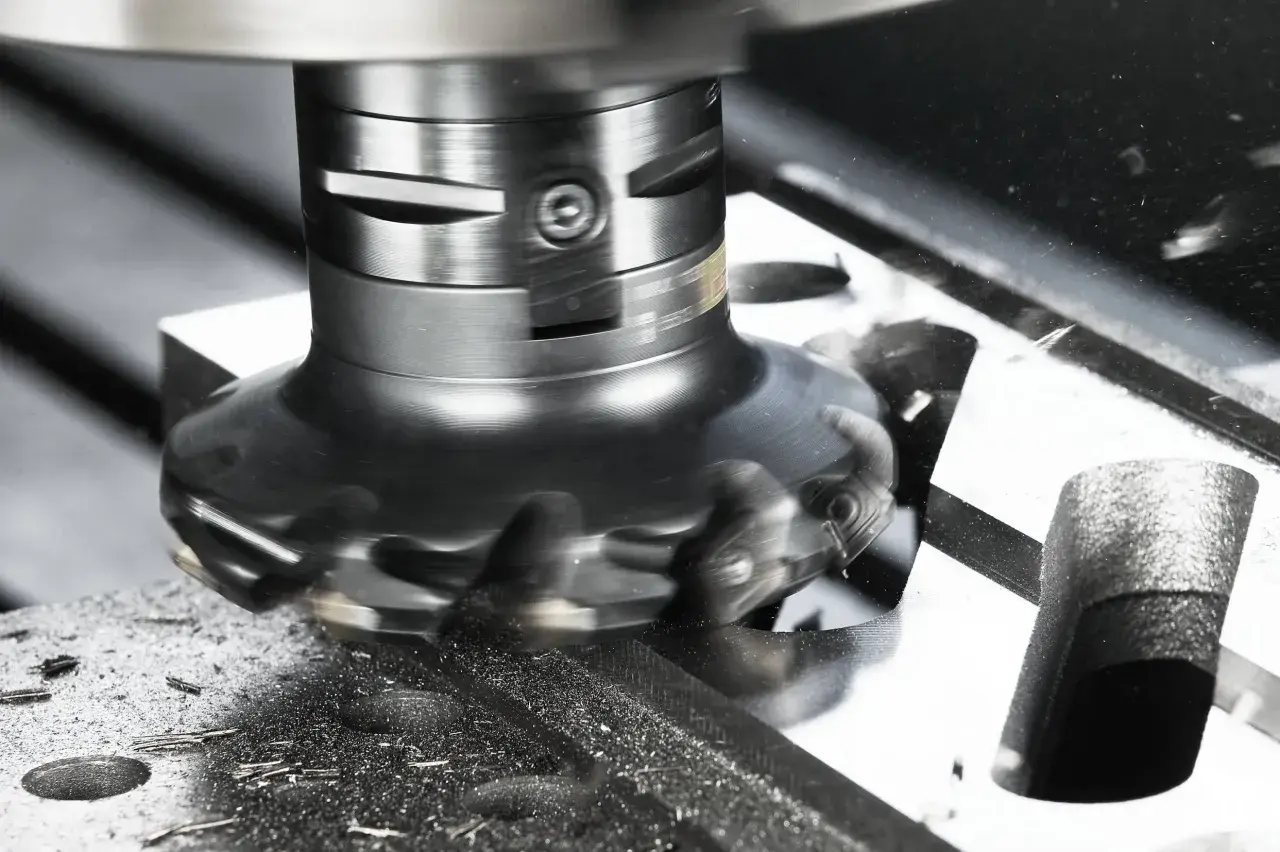

W praktyce zaczyna się od stworzenia lub odświeżenia bazy. Obrabiany detal może pochodzić z odlewu, wypalanki, ciętego płaskownika albo półfabrykatu z zapasem materiału. Narzędzie przechodzi nad powierzchnią tak, by zdjąć warstwę naddatku i zostawić płaszczyznę, na której da się już sensownie oprzeć kolejne operacje: wiercenie, rozwiercanie, toczenie lub frezowanie kieszeni.
Według Sandvik Coromant, w face milling najczęściej stosuje się przejście z kątem wejścia 45°, bo dobrze łączy wydajność z mniejszą skłonnością do drgań. To nie jest przypadek: taki układ zmniejsza gwałtowność wejścia ostrza w materiał, a przy okazji ułatwia utrzymanie stabilnej pracy na dłuższym wysięgu.
Przeczytaj również: Frezowanie współbieżne i przeciwbieżne - który kierunek wybrać?
Co zwykle decyduje o jakości powierzchni
- Sztywność mocowania - im mniej detal pracuje pod siłą skrawania, tym równiej wychodzi powierzchnia.
- Jednorodny naddatek - jeśli powierzchnia jest mocno nierówna, pierwsze przejście często służy bardziej ustabilizowaniu warunków niż wykończeniu.
- Stałe zagłębienie narzędzia - częste wjazdy i wyjazdy zwiększają ryzyko drgań i śladów na powierzchni.

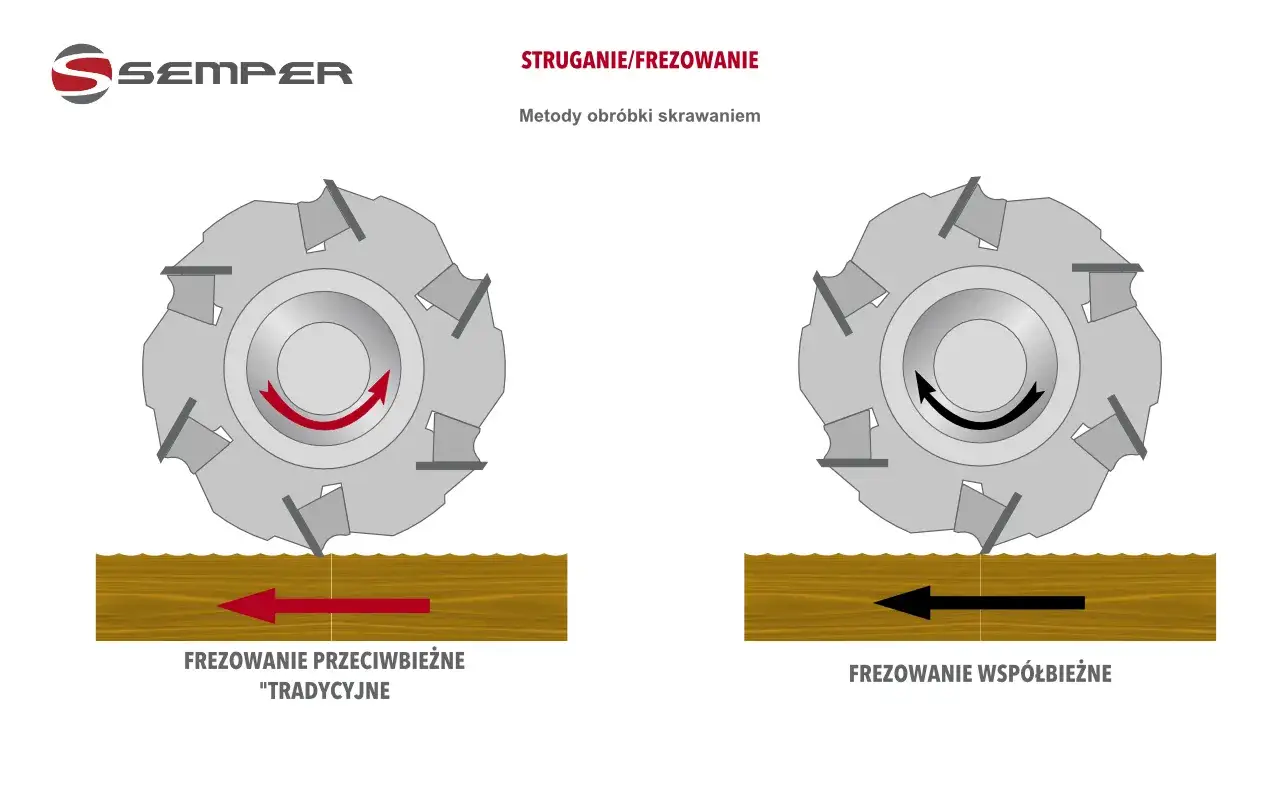

- Dobry kierunek prowadzenia - w nowoczesnym CNC często wygrywa współbieżność, ale tylko wtedy, gdy układ jest dostatecznie sztywny.
Jeśli powierzchnia ma być nie tylko równa, ale także naprawdę powtarzalna, sam wybór strategii to za mało. Trzeba jeszcze dobrać głowicę i geometrię płytki, bo to one w dużej mierze ustawiają granice całego procesu.
Jak dobrać narzędzie do płaskiej obróbki
Dobór narzędzia zaczynam od prostego pytania: czy ważniejsza jest wydajność, powierzchnia, czy odporność na słabsze mocowanie. To od razu zawęża wybór. Innej głowicy użyję do ciężkiego zbierania materiału z odlewu, a innej do wykańczania bazy pod precyzyjne wiercenie.
| Typ narzędzia | Kiedy ma sens | Co daje | Ograniczenie |
|---|---|---|---|
| 45° | Uniwersalne prace, większość detali | Dobry kompromis między siłą skrawania, wydajnością i jakością | Nie zawsze najlepszy przy bardzo cienkich ściankach |
| 60-65° | Żeliwo i materiały o krótkim wiórze | Lepsza kontrola przy materiałach, które lubią się wykruszać | Wymaga mocniejszego zamocowania osiowego |
| 90° | Cienkościenne elementy i trudne mocowanie | Mniejsze obciążenie promieniowe i lepsza kontrola krawędzi | Niższy stosunek posuwu do wydajności |
| 10-20° high-feed | Szybkie zgrubne zdejmowanie materiału | Bardzo wysoki posuw przy małej głębokości skrawania | To nie jest wybór na idealną powierzchnię wykończeniową |
| Płytki okrągłe | Twarde materiały, niepewne warunki, grubsze naddatki | Płynniejsze wejście i większa liczba krawędzi | Mniejsza precyzja kształtu krawędzi niż w typowych rozwiązaniach wykończeniowych |
Jeśli celem jest wykańczanie, rozważam też płytki typu wiper. Dają lepszy ślad posuwu, ale wymagają spokojniejszego cięcia i nie są najlepsze do ciężkiego zgrubienia. W praktyce ratują sytuację wtedy, gdy po przejściu zgrubnym zostaje tylko cienka warstwa do zdjęcia, a powierzchnia ma wyglądać naprawdę równo.
W praktyce pilnuję też średnicy głowicy. Sandvik podaje, że często dobiera się ją na poziomie 20-50% większym od szerokości obrabianego elementu, bo wtedy łatwiej uzyskać pełne przejście i sensowną płaskość na całej powierzchni. To bardzo użyteczna zasada, zwłaszcza gdy detal nie jest idealnie prosty już na starcie.
Na końcu patrzę jeszcze na to, czy narzędzie ma właściwą geometrię wióra, dostępność płytek i sensowny koszt eksploatacji. Czasem tańsza głowica wychodzi drożej, bo wymaga częstszej wymiany krawędzi i dłużej walczy z drganiami. Z tego powodu samo „czy utnie” to za mało - liczy się, jak długo i jak stabilnie będzie ciąć.
Jak ustawić parametry, żeby nie psuć narzędzia i powierzchni
Najważniejsze parametry to prędkość skrawania, posuw na ostrze, głębokość skrawania i szerokość skrawania. W praktyce nie ustawiam ich „na czuja”, tylko zaczynam od zaleceń producenta i dopiero potem koryguję pod konkretny materiał, mocowanie oraz cel operacji. To oszczędza płytki i zwykle daje lepszą powtarzalność niż agresywne skracanie czasu za wszelką cenę.
| Parametr | Co kontroluje | Co dzieje się przy złym ustawieniu |
|---|---|---|
| Prędkość skrawania | Temperaturę i charakter pracy krawędzi | Zbyt wysoka przyspiesza zużycie, zbyt niska sprzyja tarciu |
| Posuw na ostrze | Grubość wióra i obciążenie płytki | Za mały powoduje pocieranie, za duży może wykruszać krawędź |
| Głębokość skrawania | Ile materiału zabierasz w jednym przejściu | Za duża zwiększa drgania i siły skrawania |
| Szerokość skrawania | Jak duża część narzędzia pracuje w materiale | Za duża obciąża układ, za mała może pogorszyć efektywność |
Jak podaje Seco Tools, zbyt niski posuw na ostrze potrafi skrócić trwałość narzędzia nawet o ponad 40%, bo krawędź zaczyna bardziej trzeć niż ciąć. To jeden z tych błędów, które wyglądają niewinnie przy ustawianiu programu, a potem kosztują najwięcej w produkcji. Właśnie dlatego wolę od razu ustawić parametry tak, by wiór był stabilny i od razu odprowadzany.
- Przy dużym naddatku zaczynam od spokojniejszego wejścia i dopiero potem zwiększam wydajność.
- Przy wykańczaniu ograniczam głębokość i pilnuję bicia promieniowego, bo ono szybko zostawia ślady na płaszczyźnie.
- Na cienkich elementach bardziej liczy się spokój procesu niż maksymalny ubytek materiału.
- W materiałach trudnoskrawalnych lepiej utrzymać kontrolę nad wiórem niż śrubować samą prędkość.
Jeśli te ustawienia są rozsądne, sam proces staje się przewidywalny. A wtedy można przejść do tego, gdzie ta metoda sprawdza się najlepiej i kiedy naprawdę daje przewagę nad innymi sposobami planowania.
Gdzie ta metoda daje najwięcej korzyści w praktyce
Najczęściej korzystam z niej tam, gdzie detal potrzebuje nowej, pewnej bazy. To może być płyta montażowa, korpus maszyny, odlew przed dalszą obróbką albo element cięty termicznie, który musi najpierw dostać porządne odniesienie geometryczne. W takich sytuacjach liczy się nie tylko wygląd powierzchni, ale też to, czy kolejna operacja będzie miała na czym się oprzeć.
- Odlewy - powierzchnia wejściowa bywa chropowata, a czasem ma nierówny naddatek, więc czołowe planowanie porządkuje cały proces.
- Płyty i blachy grubsze - tu ważna jest płaskość oraz usunięcie odkształceń po cięciu.
- Korpusy i podstawy maszyn - potrzebują dobrej bazy pod wiercenie, gwintowanie i dalsze pozycjonowanie.
- Detale cienkościenne - można je obrabiać, ale trzeba iść ostrożniej, zwykle z mniejszym obciążeniem i lepiej dobranym kątem wejścia.
- Produkcja seryjna - tam zyskuje się na powtarzalności, skróceniu czasu cyklu i prostszym planowaniu kolejnych zabiegów.
Ta operacja jest też dobrym testem dla całego układu: maszyny, uchwytu, narzędzia i programu. Jeśli pierwsza płaszczyzna wychodzi stabilnie, dalsza obróbka zwykle idzie szybciej i bez nerwowych poprawek. To prowadzi już prosto do najczęstszych błędów, które widzę w warsztatach najczęściej.
Najczęstsze błędy i sytuacje, w których lepiej zwolnić
Najbardziej kosztowny błąd to założenie, że skoro głowica „bierze metal”, to dowolne ustawienie zadziała. W praktyce nie działa. Złe mocowanie, zbyt długi wysięg albo zbyt ambitny posuw potrafią zniszczyć zarówno powierzchnię, jak i płytki w zaledwie kilka przejść.
- Za mała sztywność układu - objawia się falą, śladami po drganiach i gorszą płaskością.
- Zbyt duży wysięg narzędzia - zwiększa podatność na rezonans i pogarsza kontrolę nad powierzchnią.
- Wjazd bez planu - nagłe wejście w materiał często zostawia gorszą krawędź niż samo skrawanie.
- Przesadnie mały posuw - płytka zaczyna bardziej trzeć niż ciąć, więc temperatura i zużycie rosną szybciej, niż większość osób zakłada.
- Zbyt agresywne wykańczanie jednym przejściem - jeśli powierzchnia jest nierówna, lepiej rozdzielić obróbkę na etap zgrubny i końcowy.
- Ignorowanie materiału - żeliwo, stal, aluminium i stopy żaroodporne nie lubią tego samego zestawu parametrów ani tej samej geometrii płytki.
Warto też pamiętać o ograniczeniach. Na bardzo cienkich ściankach albo przy słabym zamocowaniu lepiej nie polować na maksimum wydajności, bo siły promieniowe i drgania szybko zjedzą efekt. W takich sytuacjach bezpieczniej działać krócej, ale stabilniej. To właśnie ta ostrożność zwykle odróżnia poprawny proces od procesu, który tylko wygląda dobrze na papierze.
Co zostaje po tej operacji, jeśli ma działać naprawdę dobrze
Jeśli mam wskazać jedną rzecz, która decyduje o jakości, to nie jest nią sam frez. Najwięcej daje połączenie trzech elementów: rozsądnego doboru głowicy, sztywnego mocowania i parametrów dobranych do materiału. Dopiero wtedy płaszczyzna jest naprawdę użyteczna jako baza pod kolejne kroki.
W praktyce traktuję tę operację jako punkt startowy całej obróbki, a nie tylko szybkie „zebranie góry”. Dobrze wykonana płaszczyzna oszczędza czas przy wierceniu, poprawia dokładność ustawienia i zmniejsza liczbę poprawek na dalszych etapach. Jeśli chcesz uzyskać z niej maksimum, myśl o niej jak o fundamencie, nie jak o kosmetyce.
Gdy detal jest trudny, zawsze wybieram spokojniejszą strategię i prostszy cel: równą bazę, stabilny wiór i brak niepotrzebnych drgań. To zwykle daje lepszy wynik niż pogoń za samą szybkością.
