Toczenie wzdłużne jest jednym z podstawowych procesów obróbki skrawaniem, ale w praktyce to właśnie od niego często zaczyna się jakość całego detalu. Jeśli chcesz uzyskać równą średnicę, dobrą chropowatość i przewidywalny wymiar na wałku, tulei albo trzpieniu, trzeba dobrze ustawić nie tylko samą tokarkę, lecz także narzędzie, posuw i sposób prowadzenia wióra. Poniżej pokazuję, jak ten proces działa, kiedy daje najlepszy efekt i gdzie najczęściej pojawiają się błędy.
Najważniejsze rzeczy, które trzeba wiedzieć przed ustawieniem operacji
- Proces służy do uzyskiwania powierzchni cylindrycznych przez prowadzenie noża równolegle do osi detalu.
- Najlepiej sprawdza się przy wałkach, tulejach, trzpieniach i innych elementach osiowo symetrycznych.
- Jakość końcowa zależy głównie od sztywności układu, wysięgu narzędzia, geometrii płytki i kontroli wióra.
- Zgrubna i wykończeniowa obróbka wymagają innych parametrów, nawet jeśli wykonujesz je na tej samej tokarce.
- Najwięcej problemów powodują drgania, zbyt długi wysięg, zły dobór płytki i próba skrawania „na siłę”.
Czym ta operacja różni się od planowania i profilowania
To właśnie toczenie wzdłużne daje prostą odpowiedź na potrzebę uzyskania równych średnic na wałkach, trzpieniach i tulejach. W klasyfikacji operacji tokarskich to ono odpowiada za prowadzenie noża równolegle do osi detalu, czyli za zdejmowanie materiału na długości, a nie na czole. W praktyce różnica jest istotna: planowanie buduje płaszczyznę czołową, profilowanie tworzy zarys z przejściami krzywoliniowymi, a ten proces ma przede wszystkim utrzymać średnicę i geometrię na całej długości odcinka.
Z mojego punktu widzenia to jedna z najbardziej „uczciwych” operacji tokarskich: jeśli układ jest stabilny i narzędzie dobrane sensownie, detal wychodzi powtarzalnie. Jeśli coś jest źle ustawione, błąd widać od razu w kształcie powierzchni, wiórze albo drganiach. Dlatego ta metoda dobrze pokazuje, czy cały proces skrawania jest naprawdę opanowany, a nie tylko uruchomiony. To prowadzi wprost do tego, jak wygląda sama operacja krok po kroku.

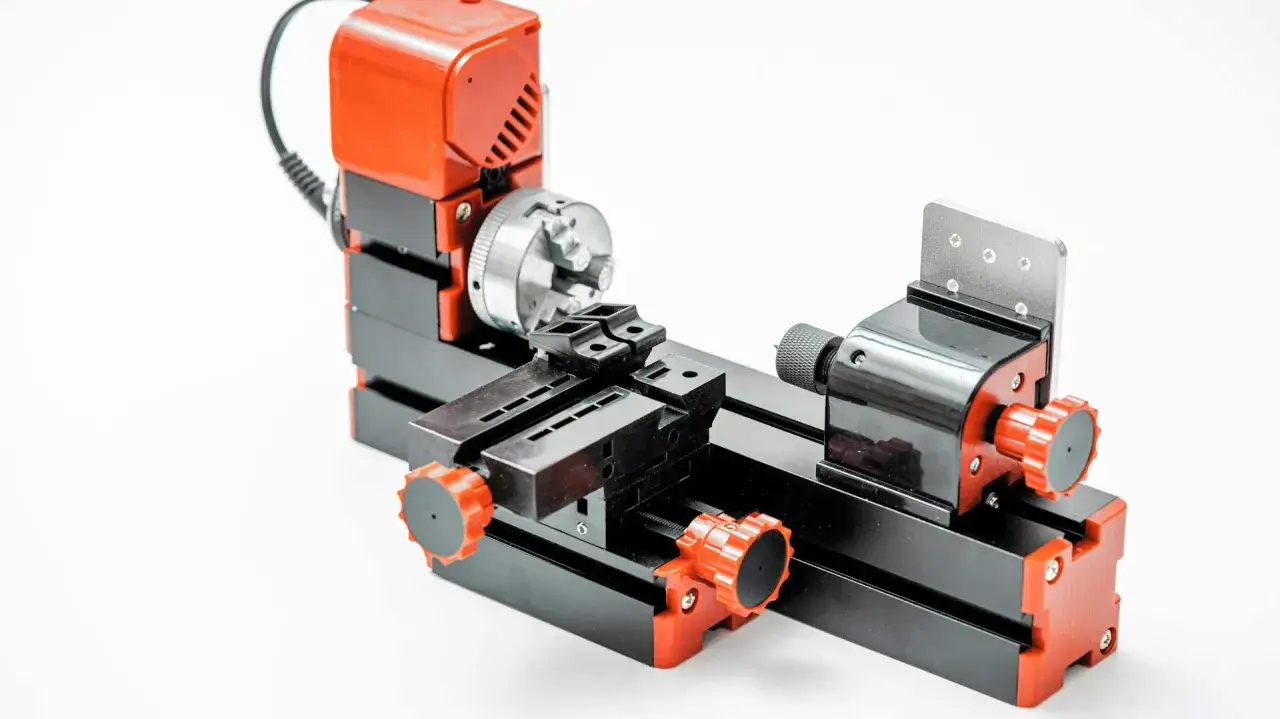

Jak przebiega operacja na tokarce
Na poziomie praktycznym proces jest prosty, ale każdy etap ma znaczenie. Przedmiot obraca się we wrzecionie, a nóż przesuwa się równolegle do osi materiału, zdejmując naddatek warstwa po warstwie. W tokarkach CNC ruch ten jest zaprogramowany, a w maszynach konwencjonalnych operator prowadzi go ręcznie lub półautomatycznie. Najważniejsze jest to, żeby ruch był równy, stabilny i zgodny z założonym naddatkiem.
- Mocowanie detalu - im krótszy i pewniejszy chwyt, tym mniejsze ryzyko ugięcia i drgań.
- Ustawienie ostrza - wysokość ostrza względem osi ma wpływ na wymiar, zużycie płytki i jakość powierzchni.
- Dobór przejść - zgrubnie usuwa się większy naddatek, wykończeniowo zostawia się mniejszą głębokość skrawania.
- Kontrola wióra - jeśli wiór nie jest łamany prawidłowo, szybko rośnie temperatura i pogarsza się chropowatość.
- Pomiar po przejściu próbnym - to najlepszy moment, żeby skorygować posuw, prędkość albo głębokość skrawania.
W tej operacji nie chodzi wyłącznie o to, żeby „zabrać materiał”. Równie ważne jest to, jak materiał się zachowa podczas skrawania i czy powierzchnia wyjdzie bez fal, przypaleń oraz śladów tarcia. Właśnie dlatego następny temat to parametry, które naprawdę decydują o wyniku.
Parametry skrawania, które robią największą różnicę
W praktyce najwięcej daje ustawienie trzech rzeczy: prędkości skrawania, posuwu i głębokości skrawania. Każdy z tych parametrów wpływa na coś innego. Prędkość decyduje o obciążeniu cieplnym i trwałości płytki, posuw mocno wpływa na chropowatość, a głębokość skrawania pokazuje, ile materiału realnie zdejmujesz w jednym przejściu. Jak pokazują przemysłowe przykłady opisywane przez Sandvik Coromant, zakresy mogą być bardzo różne nawet przy podobnych średnicach, więc nie ma jednego „magicznego” ustawienia.
| Przykład z produkcji | Prędkość skrawania | Posuw | Głębokość skrawania | Co z tego wynika |
|---|---|---|---|---|
| Stal niestopowa, obróbka zewnętrzna | 192 m/min | 0,32 mm/obr. | 1,2 mm | Dobry punkt odniesienia dla stabilnego półwykończenia. |
| Wałek w obróbce zewnętrznej | 200 m/min | 0,35 mm/obr. | 1,5 mm | Pokazuje, że umiarkowany posuw potrafi dać wydajność bez utraty kontroli nad powierzchnią. |
| Stal wstępnie obrobiona | 200 m/min | 0,40 mm/obr. | 4,0 mm | Takie wartości pasują już do mocniejszego zgrubiania przy stabilnym zamocowaniu. |
| Stal hartowana | 120 m/min | 0,12 mm/obr. | 0,1 mm | Przy twardych materiałach parametry muszą być znacznie ostrożniejsze. |
Ta tabela dobrze pokazuje jedną rzecz: parametry trzeba czytać razem, a nie osobno. Zwiększenie posuwu bez poprawy sztywności układu zwykle kończy się gorszą powierzchnią, a podbijanie prędkości przy słabym odprowadzaniu ciepła skraca życie płytki. W praktyce zaczynam od stabilności, dopiero potem szukam wydajności. I właśnie stabilność decyduje o tym, jaki nóż i oprawkę wybrać.
Dobór noża, płytki i zamocowania
Dobór narzędzia ma większe znaczenie, niż wielu operatorów zakłada na początku. Przy krótkim, sztywnym detalu można pozwolić sobie na bardziej agresywne parametry, ale przy długim wałku albo cienkościennej tulei trzeba myśleć przede wszystkim o ograniczeniu ugięcia. Im większy wysięg, tym większe ryzyko drgań, gorszej geometrii i szybszego zużycia płytki. Dlatego w takich przypadkach lepiej wybrać narzędzie o jak najkrótszym wysięgu i geometrię generującą niższe siły skrawania.
| Rodzaj detalu | Największe ryzyko | Co działa najlepiej |
|---|---|---|
| Krótki i masywny wałek | Przegrzanie przy zbyt dużej prędkości | Stabilny uchwyt, standardowa płytka, większa wydajność przejścia |
| Długi i smukły wał | Ugięcie i drgania | Krótki wysięg, mniejszy naddatek na przejście, ostrożniejszy posuw |
| Cienkościenna tuleja | Owalizacja i deformacja po skrawaniu | Lekkie przejścia, mniejsze siły skrawania, dobra kontrola podparcia |
| Detal z otworem wewnętrznym | Słaba ewakuacja wióra | Lepsza geometria łamania wióra, chłodziwo i możliwie sztywne prowadzenie narzędzia |
Warto też pamiętać o samej geometrii płytki. Dodatni kąt natarcia zmniejsza siły skrawania, co pomaga przy delikatniejszych detalach, a odpowiedni promień naroża wpływa na jakość powierzchni i trwałość ostrza. Zbyt „mocna” płytka do lekkiej operacji bywa pułapką, bo zamiast poprawić trwałość, tylko podnosi siły i pogarsza stabilność. Z tej logiki wynika prosta rzecz: nawet dobry nóż można ustawić źle, jeśli zignoruje się błędy procesu.
Najczęstsze błędy, które psują wymiar i powierzchnię
Najwięcej problemów widzę zwykle tam, gdzie ktoś próbuje nadrobić brak stabilności samymi parametrami. To rzadko działa. Lepiej od razu wyłapać błędne założenia, niż później walczyć z drganiem, śladami na powierzchni i szybkim zużyciem płytki.
- Zbyt długi wysięg narzędzia - powoduje ugięcie, falowanie powierzchni i gorszą powtarzalność wymiaru.
- Za mały posuw przy złej geometrii - nóż zaczyna trzeć zamiast skrawać, a chropowatość zwykle rośnie.
- Próba zbyt głębokiego przejścia przy cienkościennym detalu - detal może się odkształcić, a po odpuszczeniu wróci do innego wymiaru.
- Źle dobrane chłodziwo albo brak chłodzenia - wiór przestaje się łamać i zaczyna przegrzewać krawędź skrawającą.
- Ignorowanie zużycia płytki - nawet małe stępienie szybko zmienia wymiar i zostawia ślady na powierzchni.
- Brak kontroli po pierwszym przejściu - wtedy korekta przychodzi za późno, a poprawki kosztują więcej czasu niż sam pomiar.
W praktyce najłatwiej przeoczyć błędy, które nie wyglądają dramatycznie na starcie. Lekki szum, niewielka zmiana koloru wióra albo drobna zmiana chropowatości często są wcześniejszym sygnałem problemu. Jeśli zareagujesz od razu, zwykle wystarczy mała korekta. Gdy zignorujesz objawy, kończy się na poprawkach, a czasem na złomie. To prowadzi do ostatniej, bardzo praktycznej części: jak z tego procesu wycisnąć stabilny wynik bez niepotrzebnego ryzyka.
Jak uzyskać stabilny wymiar i dobrą powierzchnię bez zbędnych poprawek
Jeśli miałbym wskazać jedną zasadę, która najczęściej daje najlepszy efekt, powiedziałbym tak: najpierw ustabilizuj układ, potem przyspieszaj. To banalnie brzmi, ale w warsztacie właśnie ta kolejność robi największą różnicę. Dobrze podparty detal, rozsądny wysięg narzędzia i parametry dobrane do materiału dają więcej niż agresywne ustawienie „na odważnie”.
- Przy pierwszym przejściu zostaw zapas na korektę wymiaru.
- Obserwuj wiór, nie tylko liczby na ekranie CNC.
- Jeśli detal jest smukły, zmniejsz siły skrawania zamiast podnosić wydajność za wszelką cenę.
- Przy wykończeniu myśl bardziej o geometrii i powierzchni niż o samym tempie zdejmowania materiału.
- Wymieniaj płytkę wcześniej, niż wymusi to awaria lub widoczny spadek jakości.
W dobrze ustawionym procesie ten sposób obróbki daje dokładnie to, czego oczekuje się w produkcji metalowej: równe średnice, przewidywalną jakość i sensowny czas cyklu. Z mojego doświadczenia największą przewagę mają nie ci, którzy „kręcą szybciej”, tylko ci, którzy kontrolują geometrię, wiór i stabilność od pierwszego przejścia do ostatniego.
