Prędkość skrawania - jak dobrać ją do materiału i narzędzia

Igor Jaworski .

22 lipca 2026

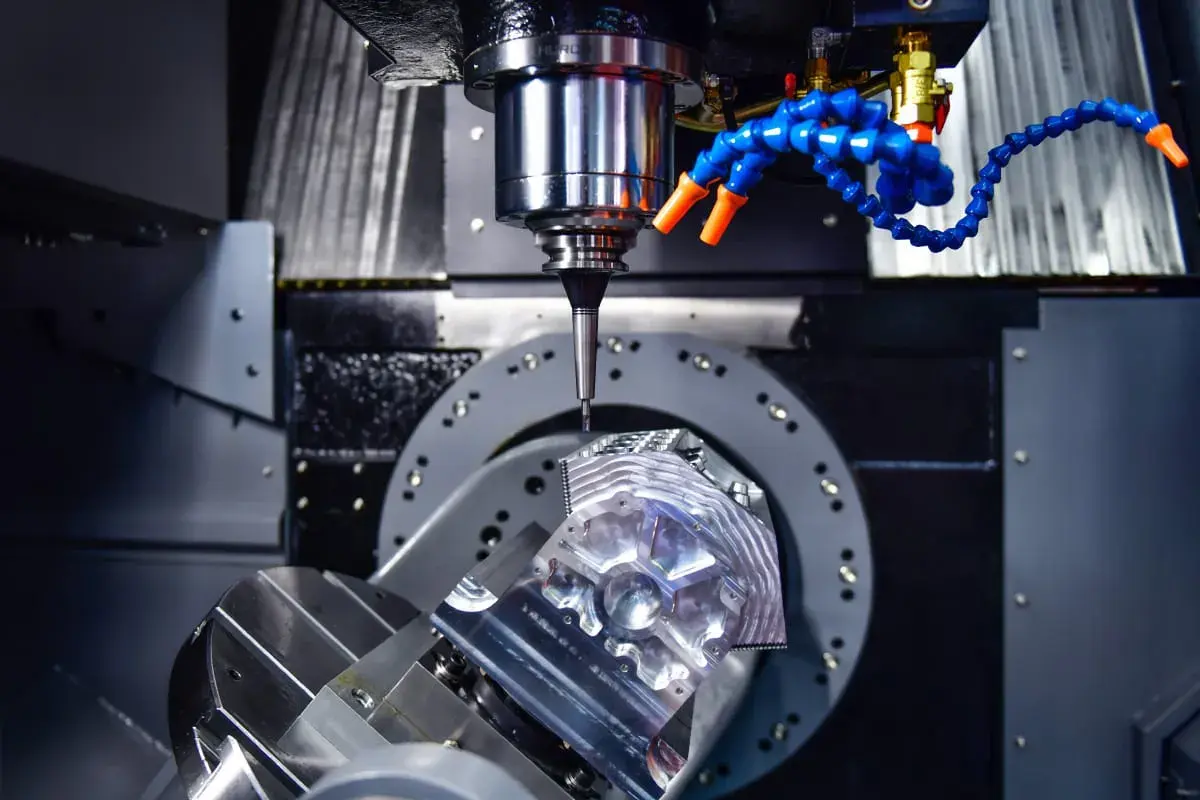

Precyzyjne frezowanie bloku silnika. Narzędzie tnące pracuje z dużą prędkością skrawania, tworząc skomplikowane kształty.

W obróbce skrawaniem jeden parametr bardzo szybko pokazuje, czy proces będzie spokojny i powtarzalny, czy zacznie grzać narzędzie, szarpać powierzchnię i skracać trwałość ostrza. Chodzi o prędkość, z jaką krawędź tnąca porusza się po obwodzie materiału, bo to ona w dużej mierze ustawia temperaturę, jakość wióra i tempo produkcji. Poniżej rozkładam temat na praktyczne części: definicję, przeliczenia, typowe zakresy dla materiałów oraz błędy, które najczęściej kosztują czas i narzędzia.

Najkrócej: to parametr, który ustawia tempo cięcia, temperaturę i trwałość narzędzia

  • Vc opisuje ruch krawędzi tnącej względem materiału, a nie samo rpm.
  • Obroty liczy się z średnicy narzędzia, dlatego ten sam parametr daje różne rpm dla różnych frezów.
  • Przy małym wysięgu i stabilnej maszynie można iść wyżej, ale przy długim wysięgu trzeba zejść ostrożniej.
  • Stal nierdzewna zwykle wymaga niższych wartości niż aluminium, a żeliwo plasuje się pośrodku.
  • Najwięcej szkody robią zbyt niskie wartości, mylone z bezpieczeństwem, i brak korekty po zużyciu narzędzia.

Co mówi ten parametr o procesie skrawania

W praktyce patrzę na ten parametr jak na regulator równowagi między wydajnością a bezpieczeństwem. Zbyt niski powoduje tarcie zamiast czystego cięcia, co często kończy się narostem krawędzi skrawającej, gorszą powierzchnią i nierównym wiórem. Zbyt wysoki podnosi temperaturę w strefie obróbki, przyspiesza zużycie ostrza i łatwo wywołuje drgania, szczególnie przy długim wysięgu narzędzia.

To dlatego nie traktuję go jako suchej liczby z katalogu. On mówi mi, czy ostrze pracuje w swoim komforcie, czy już walczy z materiałem. W dobrze ustawionym procesie wiór odrywa się czysto, maszyna brzmi równo, a powierzchnia po przejściu nie wymaga walki z poprawkami.

Warto też odróżnić ten parametr od obrotów wrzeciona. Obroty są ustawieniem maszyny, a prędkość liniowa na krawędzi to efekt średnicy narzędzia i tych obrotów. Z tego powodu dwa frezy pracujące na tych samych rpm mogą zachowywać się zupełnie inaczej. To prowadzi wprost do przeliczeń, bez których łatwo o błąd.

Jak przeliczyć prędkość skrawania na obroty wrzeciona

Sandvik Coromant podaje prostą zależność: z prędkości i średnicy dostajesz obroty, a nie odwrotnie. Wzór jest bardzo użyteczny, bo pozwala przejść z danych katalogowych do ustawień maszyny bez zgadywania.

Wielkość Znaczenie Jednostka
Vc prędkość liniowa krawędzi tnącej m/min
D średnica narzędzia lub średnica robocza w strefie cięcia mm
n obroty wrzeciona obr./min

Wzór: n = (Vc × 1000) / (π × D)

Jeśli chcesz policzyć prędkość liniową z obrotów, użyjesz odwrotnej zależności: Vc = (π × D × n) / 1000.

Przykład jest prosty. Dla frezu o średnicy 10 mm i Vc równej 150 m/min wychodzi około 4 775 obr./min. Ten sam parametr przy średnicy 20 mm da już około 2 387 obr./min. Właśnie dlatego nie przenosi się ustawień między narzędziami bez przeliczenia średnicy.

Jest jeszcze jeden ważny niuans. Przy frezach kulowych, promieniowych i narzędziach pracujących płytko trzeba liczyć na średnicy roboczej, a nie nominalnej. Inaczej rzeczywista prędkość przy ostrzu wyjdzie dużo niższa od zakładanej, a proces zacznie tracić wydajność.

Jak dobrać ją do materiału i narzędzia

Najbezpieczniej startować od materiału obrabianego i rodzaju ostrza. W katalogach narzędziowych widać bardzo szerokie widełki, a Gühring pokazuje to szczególnie dobrze: stal, nierdzewka, żeliwo i aluminium potrafią pracować w zupełnie innych zakresach. Poniższe wartości traktuję jako orientacyjny punkt startowy dla narzędzi z węglika w typowej obróbce ogólnej.

Materiał Orientacyjny start Vc Co zwykle ma największe znaczenie
Stale konstrukcyjne i niskowęglowe 80-140 m/min sztywność układu i stabilne odprowadzanie wióra
Stale stopowe i ulepszane 60-130 m/min twardość materiału i odporność ostrza na temperaturę
Stale nierdzewne 40-120 m/min utwardzanie zgniotowe, narost i kontrola chłodzenia
Żeliwo szare i sferoidalne 90-250 m/min kruchość materiału, pył i stabilność prowadzenia narzędzia
Aluminium i stopy nieżelazne 300-1500+ m/min geometria ostrza, wyprowadzanie wióra i jakość powierzchni

W praktyce te widełki jeszcze bardziej rozjeżdżają się między HSS, węglikiem, PCD i CBN. Narzędzie z dobrym pokryciem i ostrą geometrią zwykle pozwala wejść wyżej, ale tylko wtedy, gdy maszyna, oprawka i detal są wystarczająco sztywne. Jeśli układ jest słaby, katalogowe maksimum bywa kuszące tylko na papierze.

Najważniejsze jest to, że nie dobiera się samej liczby „na materiał”. Trzeba patrzeć na całość: czy skrawanie jest zgrubne, czy wykańczające, jak długi jest wysięg, jaka jest geometria płytki i czy wiór ma gdzie uciec. To właśnie te warunki odróżniają ustawienie poprawne od ustawienia, które tylko wygląda dobrze w tabeli.

Co zmienia jej wartość poza samym materiałem

Gdy dobieram parametry, nie zamykam się na samą nazwę materiału. W realnym warsztacie równie mocno liczą się warunki pracy, bo to one decydują, czy narzędzie wykorzysta swój potencjał, czy zacznie się męczyć od pierwszego przejścia.

  • Sztywność układu - im większy wysięg, cieńszy detal i słabsza oprawka, tym ostrożniej trzeba podchodzić do wartości liniowej.
  • Geometria ostrza - dodatni kąt natarcia i ostra krawędź lubią inne tempo niż płytki do zgrubnej obróbki.
  • Głębokość i szerokość skrawania - przy małej strefie kontaktu narzędzie może pracować szybciej, ale tylko do granicy stabilności.
  • Chłodzenie i smarowanie - nie zawsze więcej chłodziwa znaczy lepiej; czasem ważniejszy jest równy, kontrolowany dopływ.
  • Wymagania powierzchni - przy wykańczaniu priorytetem bywa jakość, a nie maksymalny ubytek materiału na minutę.

Tu dobrze widać, że sam parametr nie działa w próżni. Jeśli zmieniasz tylko obroty, a zostawiasz bez korekty posuw, głębokość i chłodzenie, to często przesuwasz problem z jednego miejsca w drugie. Dlatego w praktyce zawsze patrzę na cały zestaw danych, nie na pojedynczą liczbę.

Ta logika prowadzi już prosto do błędów, które najczęściej widzę przy pierwszym uruchomieniu nowej operacji.

Najczęstsze błędy, które skracają trwałość narzędzia

W halach produkcyjnych powtarzają się niemal zawsze te same pomyłki. Nie są spektakularne, ale robią realną różnicę w kosztach i jakości.

  • Mylenie obrotów z prędkością liniową - to nie to samo, a takie uproszczenie od razu psuje porównanie ustawień między narzędziami.
  • Liczenie na nominalnej średnicy zamiast roboczej - szczególnie przy frezach kulowych i narzędziach pracujących płytko to częsty błąd.
  • Branie katalogowego maksimum na pierwszy strzał - maksymalna wartość z tabeli nie oznacza, że maszyna, detal i oprawka ją przyjmą bez konsekwencji.
  • Ignorowanie zużycia ostrza - parametr ustawiony dla świeżego narzędzia po czasie bywa po prostu za agresywny.
  • Zmiana tylko jednego parametru - podniesienie obrotów bez korekty posuwu może dać lepszy dźwięk, ale gorszą trwałość i odwrotny efekt na powierzchni.
  • Myślenie, że chłodziwo naprawi wszystko - płyn pomaga, ale nie zastąpi właściwej geometrii, sztywności i sensownego doboru ustawień.

Najbardziej kosztowny błąd jest paradoksalny: operator ustawia zbyt niskie tempo, bo chce „bezpiecznie”, a potem dostaje tarcie, narost i szybkie zużycie. Czasem niższa wartość nie chroni narzędzia, tylko dłużej utrzymuje je w złym reżimie pracy. To właśnie dlatego nie ufam ślepemu minimalizmowi w ustawieniach.

Mój bezpieczny punkt startowy przy ustawianiu maszyny

Gdy ustawiam nową operację, zaczynam od wartości katalogowej, ale w pierwszym podejściu zwykle zostawiam 10-15% zapasu, jeśli układ jest mniej sztywny, detal cienkościenny albo wysięg narzędzia jest duży. Potem robię krótki przejazd testowy, sprawdzam wiór, dźwięk i powierzchnię, a dopiero później podnoszę tempo w krokach po 5-10%.

Jeśli narzędzie piszczy lub detal drży, najpierw poprawiam sztywność i wysięg, a dopiero potem ruszam obrotami. Jeśli wiór jest za długi i gorący, koryguję cały zestaw parametrów, nie tylko jeden element. A gdy powierzchnia wygląda dobrze, ale narzędzie zużywa się zbyt szybko, zwykle znak jest prosty: ustawienia są zbyt agresywne albo źle dobrane do materiału.

Tak właśnie traktuję ten parametr w praktyce - nie jako jedną magiczną liczbę, ale jako punkt startowy do świadomej korekty. To podejście daje lepszy efekt niż mechaniczne kopiowanie ustawień z tabeli bez sprawdzenia warunków na konkretnym stanowisku.

FAQ - Najczęstsze pytania

Prędkość skrawania opisuje ruch krawędzi tnącej względem materiału, a obroty wrzeciona to tylko ustawienie maszyny. Ten sam rpm na dwóch frezach da inną prędkość liniową, bo wpływa na nią średnica narzędzia. Dlatego ustawień nie przenosi się między narzędziami bez przeliczenia.
Artykuł podaje wzór n = (Vc × 1000) / (π × D), gdzie Vc jest w m/min, a D w mm. Odwrotnie liczy się Vc = (π × D × n) / 1000. Dla frezu 10 mm i Vc 150 m/min wychodzi około 4775 obr./min, a dla 20 mm około 2387 obr./min.
Tak trzeba robić przy frezach kulowych, narzędziach promieniowych i wszędzie tam, gdzie narzędzie pracuje płytko. Jeśli użyjesz średnicy nominalnej, rzeczywista prędkość przy ostrzu wyjdzie zbyt niska i proces zacznie tracić wydajność. To częsty powód, dla którego ustawienia wyglądają dobrze tylko na papierze.
Artykuł wskazuje następujące punkty startowe dla narzędzi z węglika: stale konstrukcyjne 80-140 m/min, stale stopowe i ulepszane 60-130 m/min, stale nierdzewne 40-120 m/min, żeliwo 90-250 m/min, a aluminium 300-1500+ m/min. To tylko punkt wyjścia, bo na końcową wartość wpływają też sztywność układu, geometria ostrza i warunki chłodzenia.
Najpierw warto przyjąć wartość katalogową, ale przy mniej sztywnym układzie, cienkościennym detalu albo dużym wysięgu zostawić 10-15% zapasu. Potem robi się krótki przejazd testowy, sprawdza wiór, dźwięk i powierzchnię, a następnie koryguje ustawienia w krokach po 5-10%. Jeśli pojawia się pisk lub drgania, najpierw poprawia się sztywność i wysięg, a dopiero potem obroty.
