W połączeniach śrubowych jeden detal potrafi zmienić wszystko: pasowanie, łatwość montażu, odporność na zapieczenie i trwałość całego złącza. W przypadku gwintu M12 standardowy wariant ma skok 1,75 mm, więc to właśnie od tej wartości zaczyna się większość praktycznych decyzji w warsztacie, przy konstrukcjach stalowych i w osprzęcie maszyn. Poniżej rozkładam temat na proste części: jak rozpoznać ten gwint, czym różni się od drobnozwojowego, jakie wiertło dobrać i gdzie taki wybór ma najwięcej sensu.
Najważniejsze informacje o gwincie M12 w skrócie
- M12 ma standardowy skok 1,75 mm, jeśli mówimy o gwincie zwykłym, czyli najczęściej spotykanym wariancie metrycznym.
- Do wykonania gwintu wewnętrznego M12x1,75 najczęściej wierci się otwór 10,2 mm.
- Przelotowy otwór montażowy pod śrubę M12 ma zwykle 13,5 mm średnicy.
- Wersje drobnozwojowe M12 występują też z mniejszym skokiem, na przykład 1,5 mm, 1,25 mm i 1,0 mm.
- Gwint zwykły jest prostszy w montażu i mniej wrażliwy na zabrudzenia, a drobnozwojowy daje dokładniejszą regulację.
- Najczęstszy błąd to pomylenie M12 z M12x1,5 przy doborze śruby, nakrętki albo gwintownika.
Jaki skok ma gwint M12 i co to oznacza w praktyce
Jeżeli w specyfikacji widzę samo oznaczenie M12, zakładam gwint metryczny zwykły o skoku 1,75 mm. To oznacza, że śruba przesuwa się o 1,75 mm na jeden pełny obrót. W praktyce daje to połączenie uniwersalne, odporne na codzienny montaż, nieco mniej „delikatne” od drobnozwojowego, ale za to znacznie bardziej tolerancyjne na warunki warsztatowe.
To ważne rozróżnienie, bo skok nie jest dodatkiem kosmetycznym. Od niego zależy, czy nakrętka będzie pasować, jak łatwo złącze da się skręcić i jak zachowa się po kilku demontażach. Przy M12 zwykłym mówimy o rozwiązaniu konstrukcyjnym, które dobrze znosi zabrudzenie, lekki nalot korozji i mniej idealne prowadzenie narzędzia. Właśnie dlatego tak często spotyka się go w stalowych ramach, wspornikach, uchwytach i elementach serwisowych.
Jeśli projekt nie ma żadnej specjalnej potrzeby regulacyjnej, w warsztacie najczęściej wybieram właśnie ten wariant. Gdy jednak złącze ma pracować precyzyjnie albo powierzchnia zazębienia jest ograniczona, wtedy sens ma już gwint drobnozwojowy. Do tego przejdę za chwilę.
Jak odróżnić M12 zwykły od drobnozwojowego
Różnica jest prosta, ale w praktyce bywa źródłem kosztownych pomyłek. Gwint zwykły M12 ma skok 1,75 mm, natomiast wersje drobnozwojowe mają mniejsze odległości między zwojami. Im mniejszy skok, tym więcej zwojów mieści się na tej samej długości i tym dokładniejsza może być regulacja położenia elementu.

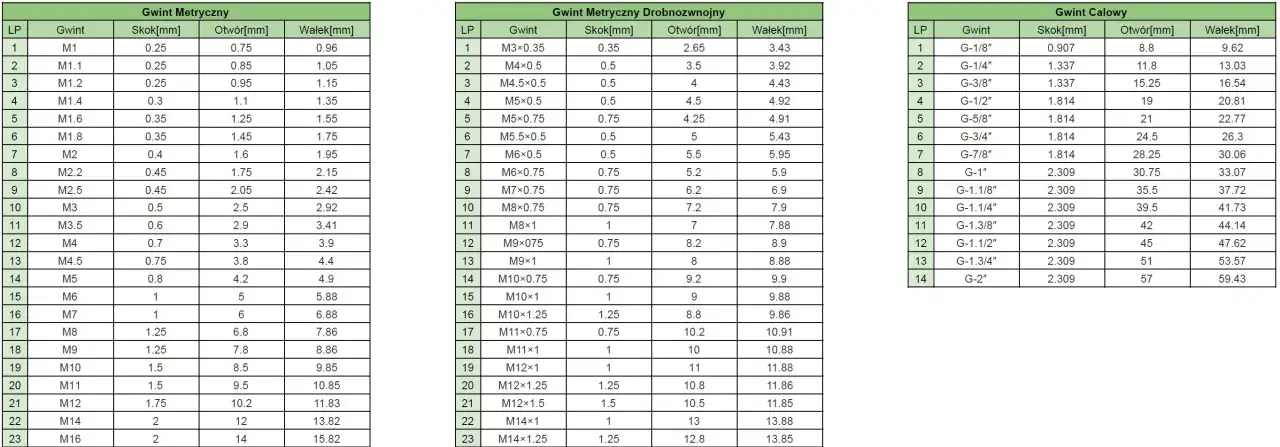

| Oznaczenie | Skok | Charakter | Typowe zastosowanie |
|---|---|---|---|
| M12 | 1,75 mm | Gwint zwykły, najbardziej uniwersalny | Konstrukcje stalowe, maszyny, montaż ogólny |
| M12x1,5 | 1,5 mm | Drobniejszy, bardziej precyzyjny | Połączenia wymagające dokładniejszego docisku |
| M12x1,25 | 1,25 mm | Jeszcze drobniejszy, bardziej wymagający | Zastosowania specjalne, gdzie liczy się kontrola ruchu |
| M12x1,0 | 1,0 mm | Bardzo drobny | Układy precyzyjne i wybrane zastosowania techniczne |

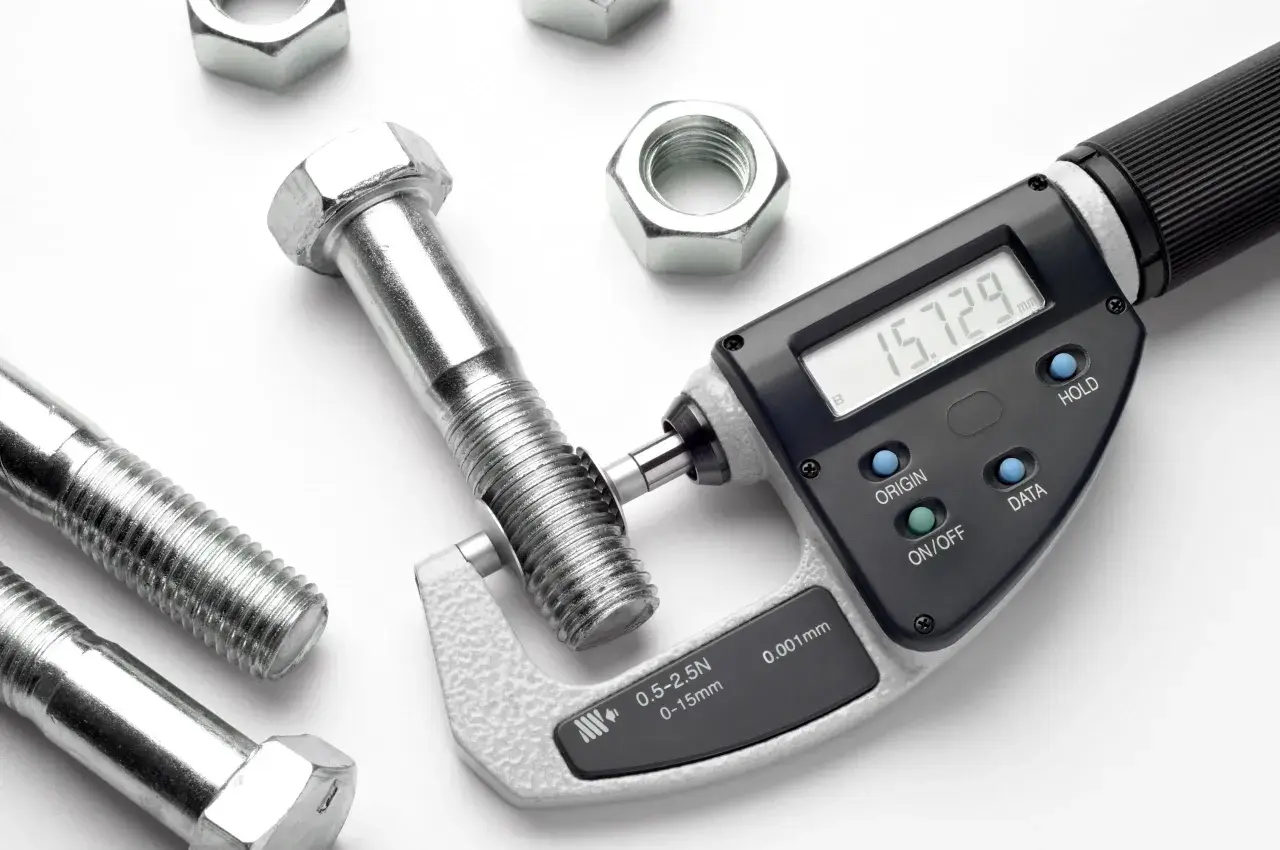

Jeśli nie masz pewności, najprostszy test robię suwmiarką albo przymiarem do gwintów. Przy standardowym M12 odcinek 10 zwojów powinien dać około 17,5 mm. To nie jest metoda laboratoryjna, ale w warsztacie działa zaskakująco dobrze, zwłaszcza gdy trzeba szybko odróżnić śrubę z półki od tej, która została wcześniej wymontowana z maszyny.
Warto też pamiętać o praktycznej zasadzie: gwint zwykły łatwiej „złapać” podczas skręcania, a drobnozwojowy szybciej zdradza błędne dopasowanie. Gdy detal ma pracować w brudnym środowisku, przy spawanych konstrukcjach lub w częstym serwisie, zwykły M12 zwykle wygrywa. Gdy liczy się regulacja i precyzja, drobny skok zaczyna mieć przewagę.
Skoro różnica jest już jasna, przejdźmy do tego, co w praktyce decyduje o powodzeniu całego połączenia: doboru otworu i narzędzia pod gwintowanie.
Jakie wiertło i jaki otwór przygotować pod gwint M12
Przy wykonywaniu gwintu wewnętrznego M12x1,75 najczęściej stosuję wiertło 10,2 mm. To punkt wyjścia, który odpowiada typowemu przygotowaniu pod gwintownik i daje prawidłowy profil zwoju. Jeśli otwór będzie za mały, narzędzie będzie szło ciężko i wzrośnie ryzyko urwania gwintownika. Jeśli za duży, gwint wyjdzie zbyt płytki i połączenie straci nośność.
| Zastosowanie | Średnica otworu | Uwagi praktyczne |
|---|---|---|
| Gwintowanie M12x1,75 | 10,2 mm | Najczęstszy wybór przy gwincie zwykłym |
| Otwór przelotowy pod śrubę M12 | 13,5 mm | Typowy luz montażowy dla połączenia przelotowego |
| Wejście gwintu w otworze ślepym | Faza 0,5-1 mm | Ułatwia rozpoczęcie nacinania i prowadzenie gwintownika |
Sam proces warto prowadzić spokojnie, bez forsowania. Ja zwykle trzymam się kilku zasad:
- Najpierw punktuję i wiercę otwór możliwie prosto do powierzchni.
- Następnie usuwam grat i robię niewielką fazę wejściową.
- Do gwintowania używam odpowiedniego gwintownika i środka tnącego, bo to wyraźnie zmniejsza opór.
- W otworze ślepym regularnie cofam narzędzie, żeby łamać wiór.
Przy stali zwykłej to działa bardzo przewidywalnie. W aluminium, stali nierdzewnej czy innych materiałach trudniejszych do obróbki nie ma już jednego uniwersalnego przepisu, więc tam zawsze sprawdzam zalecenia dla konkretnego materiału i narzędzia. Lepiej poświęcić minutę na kontrolę niż potem ratować uszkodzony gwint albo rozwiercać cały otwór od nowa.
Po dobraniu otworu zostaje jeszcze pytanie, gdzie taki gwint ma największy sens. I właśnie tam często wychodzi, dlaczego akurat M12 ze standardowym skokiem jest tak popularny.
Gdzie taki gwint sprawdza się najlepiej
W mojej ocenie M12 z gwintem zwykłym to jeden z najbardziej wdzięcznych rozmiarów w metaloplastyce i montażu maszynowym. Jest na tyle duży, żeby przenieść sensowne obciążenia, a jednocześnie nadal wygodny w pracy ręcznej. Dlatego często pojawia się w konstrukcjach spawanych, mocowaniach osprzętu, wspornikach, uchwytach i elementach serwisowych, które mają być odkręcane wielokrotnie.
- Konstrukcje stalowe - dobre połączenie nośności i prostoty montażu.
- Elementy spawane z nakrętką przyłapaną do blachy - gwint zwykły wybacza więcej przy codziennym użytkowaniu.
- Osłony i wsporniki maszyn - liczy się łatwy demontaż podczas serwisu.
- Uchwyty i mocowania warsztatowe - standardowy skok jest po prostu najłatwiejszy do kupienia i odtworzenia.
- Połączenia narażone na brud i korozję - większy skok zwykle oznacza mniej problemów przy składaniu.
Tu dobrze widać różnicę między rozwiązaniem uniwersalnym a precyzyjnym. Drobnozwojowy M12 kusi dokładnością, ale w brudnym środowisku szybciej się mści. Standardowy wariant jest mniej „finezyjny”, za to lepiej znosi realne warunki pracy. W praktyce to często ważniejsze niż teoretyczna przewaga na papierze.
Jeżeli połączenie ma się po prostu trzymać, dać się rozebrać i nie sprawiać kłopotów po kilku sezonach pracy, zwykły M12 zazwyczaj będzie lepszym wyborem niż bardziej wyszukane odmiany. To prowadzi do najważniejszej części: błędów, które najczęściej psują cały efekt mimo poprawnie dobranego rozmiaru.
Najczęstsze błędy przy M12, które widzę w warsztacie
Najwięcej problemów nie bierze się z samego gwintu, tylko z pośpiechu i założeń „na oko”. W praktyce najczęściej spotykam cztery powtarzalne błędy:
- Mylenie M12 z M12x1,5 - śruba wygląda podobnie, ale nakrętka już nie wybacza pomyłki.
- Złe wiertło pod gwint - za mały otwór przeciąża narzędzie, za duży osłabia połączenie.
- Brak fazy i gratów - gwintownik startuje ciężej, a pierwszy zwój łatwiej uszkodzić.
- Dokręcanie „na siłę” - szczególnie w nierdzewce i przy długich połączeniach prowadzi do zatarcia zwojów.
Do tego dochodzi jeszcze jeden detal, o którym wiele osób zapomina: skok gwintu nie zastępuje zabezpieczenia przed odkręcaniem. Jeśli złącze pracuje w wibracjach, samo przejście z gwintu zwykłego na drobniejszy nie rozwiąże problemu. Trzeba dobrać właściwą nakrętkę samohamowną, podkładkę sprężystą, klej do gwintów albo inne zabezpieczenie przewidziane dla danego układu.
W dokumentacji technicznej zwracam też uwagę na tolerancję, bo to osobny temat od skoku. Sam zapis M12 nie mówi jeszcze wszystkiego o klasie pasowania, a w produkcji ma to znaczenie równie duże jak sam wymiar nominalny. Jeśli projekt ma być jednoznaczny, lepiej podać pełne oznaczenie niż liczyć na domyślność montażysty czy dostawcy.
Gdy zbiorę to wszystko w jedną listę kontrolną, temat przestaje być abstrakcyjny i staje się zwykłym, dobrze opisanym elementem technologii. To właśnie sprawdzam na końcu, zanim zamówię część albo puszczę detal na produkcję.
Co sprawdzić na rysunku, zanim zamówisz część lub uruchomisz gwintowanie
Jeżeli chcesz uniknąć nieporozumień, przed startem pracy zawsze weryfikuję kilka rzeczy. To krótka lista, ale oszczędza mnóstwo poprawek:
- czy zapisano samo M12, czy konkretnie M12x1,75;
- czy otwór jest przelotowy, czy ślepy;
- jaką klasę pasowania przewidziano dla gwintu zewnętrznego i wewnętrznego;
- czy materiał wymaga smarowania, chłodzenia albo innego przygotowania narzędzia;
- czy połączenie będzie pracować w drganiach, wilgoci lub zanieczyszczeniu;
- czy potrzebne jest zabezpieczenie przed samoodkręceniem.
Jeśli mam zostawić jedną praktyczną myśl, to tę: gwint M12 bez dodatkowego opisu zwykle oznacza wariant zwykły ze skokiem 1,75 mm, ale przy każdym ważniejszym zleceniu i tak wolę wpisać to wprost. W produkcji metalowej nie wygrywa ten, kto zakłada najwięcej, tylko ten, kto zostawia najmniej miejsca na domysły. Jeśli trzymasz się tej zasady, M12 staje się po prostu wygodnym i przewidywalnym standardem, a nie źródłem niepotrzebnych poprawek.
