Gwinty 1/4 cala - jak odróżnić UNC, UNF i G 1/4 BSPP

Gwinty 1/4 cala wyglądają podobnie tylko na pierwszy rzut oka. W praktyce pod tym rozmiarem kryją się różne standardy, a każdy ma inne wymiary, inny skok i inne zastosowanie. Poniżej rozpisuję to tak, żeby można było od razu odróżnić wersję śrubową od rurowej, dobrać wiertło i uniknąć pomyłki przy zamówieniu albo toczeniu detalu.

Najpierw rozdzielam trzy różne znaczenia rozmiaru 1/4 cala

Ja zawsze zaczynam od jednego pytania: czy chodzi o gwint śrubowy, czy o rurowy. To ważne, bo w oznaczeniu „1/4” nie zawsze chodzi o tę samą średnicę rzeczywistą. W standardach UNC i UNF jest to nominalna średnica śruby, natomiast w BSPP zapis G 1/4 odnosi się do rozmiaru nominalnego instalacji, a nie do faktycznej średnicy zewnętrznej gwintu.

W praktyce daje to trzy bardzo różne przypadki. Jeśli pomylisz je przy doborze części, połączenie może wejść tylko na kilka zwojów albo w ogóle nie ruszy. Tego nie da się „dociągnąć siłą” bez ryzyka uszkodzenia gwintu.

Ta tabela dobrze pokazuje sedno sprawy: „1/4 cala” nie oznacza jednego uniwersalnego gwintu. Od tego rozróżnienia zależy reszta obliczeń, więc od niego zaczynam też dalsze pomiary.

Wymiary gwintu 1/4-20 UNC, czyli najpopularniejszej wersji śrubowej

Jeśli ktoś mówi o gwincie 1/4 cala w kontekście śrub, bardzo często ma na myśli 1/4-20 UNC. To standardowy gwint zgrubny w systemie Unified, używany tam, gdzie liczy się prosty montaż i dobra odporność na przeciętne obciążenia. W fotografii czy przy mocowaniach warsztatowych spotyka się go wyjątkowo często.

W skrócie: 1/4 oznacza średnicę nominalną 0,2500 cala, czyli 6,35 mm, a 20 oznacza 20 zwojów na cal. Z tego wynika skok 1,27 mm. Profil gwintu ma 60°, a w praktyce klasy pasowania 2A i 2B są najczęściej spotykane w normalnych zastosowaniach technicznych.

W praktyce najważniejsze są dwie liczby: 20 TPI i wiertło #7. Jeśli dobieram gwintownik do zwykłej stali konstrukcyjnej, to ten rozmiar daje sensowny kompromis między wytrzymałością gwintu a łatwością nacinania. Przy bardzo twardych materiałach albo przy gwintach po obróbce cieplnej nie trzymam się ślepo jednej tabeli, tylko sprawdzam zalecenia producenta narzędzia.

Jeśli chodzi o wymiary robocze, ta wersja jest też wygodna, bo łatwo ją mierzyć suwmiarką i prostym grzebieniem do gwintów. To właśnie dlatego w warsztatach mechanicznych i przy osprzęcie fotograficznym 1/4-20 UNC jest tak częsty. Dalej warto zobaczyć, czym różni się jego drobniejszy odpowiednik.

Gdy potrzebujesz drobniejszego skoku, sprawdź 1/4-28 UNF

1/4-28 UNF ma tę samą średnicę nominalną co UNC, ale więcej zwojów na cal, czyli 28 TPI. Skok jest więc mniejszy i wynosi około 0,907 mm. To rozwiązanie wybiera się tam, gdzie ważniejsza jest precyzja docisku, większa odporność na samoodkręcanie i dokładniejsze prowadzenie połączenia.

W praktyce UNF bywa sensowny w elementach precyzyjnych, mocowaniach osprzętu pomiarowego i tam, gdzie użytkownik oczekuje bardziej „gładkiego” prowadzenia śruby. Nie jest jednak zamiennikiem UNC. Sama średnica 6,35 mm nie wystarcza, bo o zgodności decyduje również skok.

Ja traktuję UNF jako wariant, który wybiera się świadomie, a nie „bo akurat pasuje”. Jeśli ktoś potrzebuje większej liczby zwojów na długości gwintu i lepszego prowadzenia, to ma to sens. Jeśli szuka po prostu zamiennika dla UNC, to zwykle kończy się źle, bo gwint będzie się zgadzał tylko pozornie.

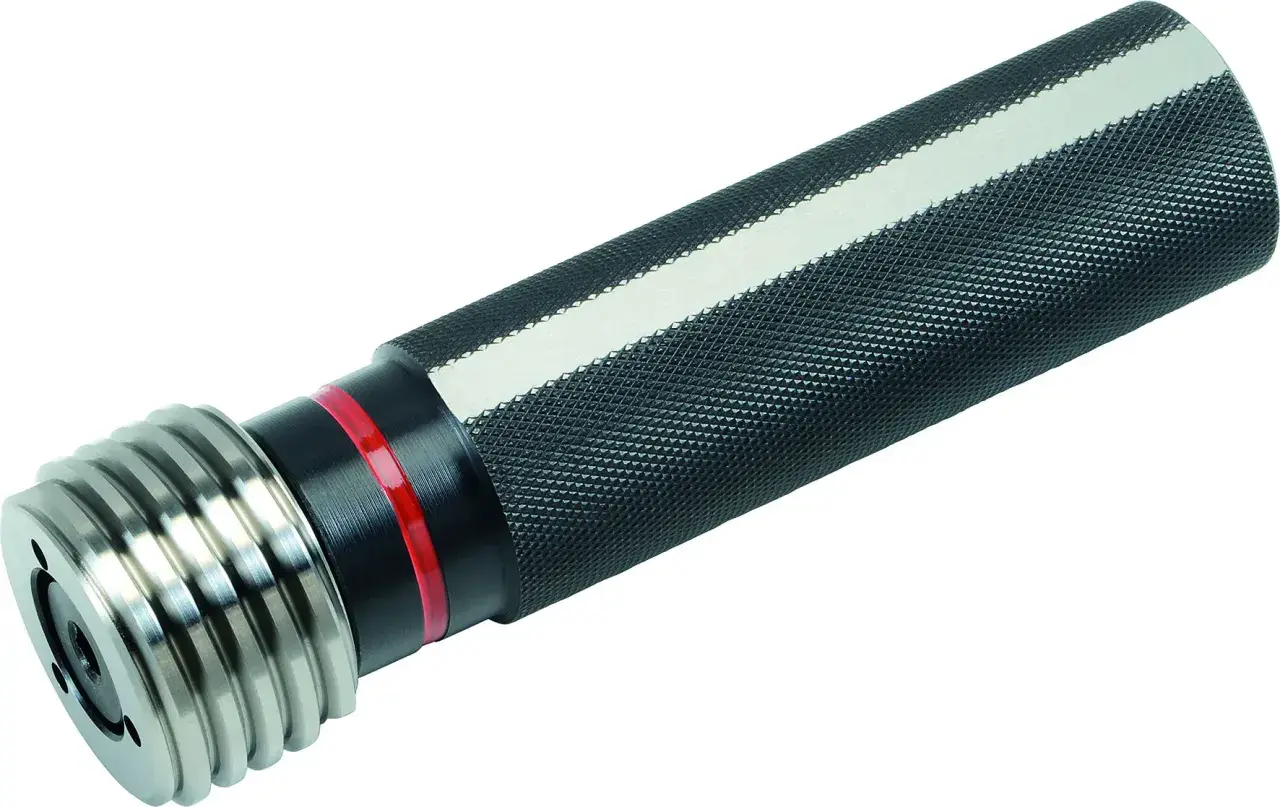

Jak odróżnić gwint UNC od BSPP w warsztacie

To jest moment, w którym najczęściej pojawiają się pomyłki. Gwint UNC 1/4-20 i rurowy G 1/4 potrafią wyglądać podobnie na pierwszy rzut oka, ale różnią się w podstawowych parametrach. Ja sprawdzam je zawsze w tej samej kolejności: średnica zewnętrzna, liczba zwojów na cal, a dopiero potem profil i przeznaczenie.

• Najpierw mierzę średnicę zewnętrzną. Jeśli wychodzi około 6,35 mm, to patrzę na UNC/UNF. Jeśli około 13,16 mm, to niemal na pewno jest to gwint rurowy G 1/4.
• Potem liczę TPI. Dla 1/4-20 wychodzi 20 zwojów na cal, dla 1/4-28 jest ich 28, a dla G 1/4 19.
• Na końcu sprawdzam zastosowanie elementu. Śruba, pokrętło, uchwyt albo statyw zwykle oznaczają UNC/UNF. Złączka hydrauliczna, pneumatyczna albo armatura częściej oznacza G 1/4.
• Jeśli mam wątpliwość, nie próbuję „na siłę”. Uszkodzenie pierwszych zwojów potrafi zniszczyć zarówno część, jak i narzędzie.

Warto też pamiętać o profilu gwintu. UNC i UNF są oparte na kącie 60°, a BSPP na profilu Whitwortha 55°. To nie jest detal teoretyczny. Przy pozornie podobnych średnicach różnica kąta i skoku wystarczy, żeby połączenie zaczęło się zacinać już po pierwszym pełnym obrocie.

G 1/4 w instalacjach i hydraulice ma inne wymiary niż gwint śrubowy

W branży technicznej oznaczenie G 1/4 odnosi się do gwintu rurowego BSPP. To ważne, bo wiele osób odruchowo czyta „1/4” jak w śrubach, a tutaj to byłby błąd. Rzeczywista średnica zewnętrzna tego gwintu wynosi około 13,157 mm, a nie 6,35 mm. Już sam ten fakt rozstrzyga, że to zupełnie inna rodzina połączeń.

G 1/4 ma 19 zwojów na cal, czyli skok około 1,337 mm. Profil jest oparty na standardzie Whitwortha, z kątem 55°. W praktyce gwint ten stosuje się przede wszystkim w armaturze, układach pneumatycznych i hydraulicznych oraz w złączkach, gdzie ważne jest uszczelnienie połączenia.

Tu jest jeszcze jedna praktyczna rzecz: w BSPP samo połączenie gwintowe często nie odpowiada za uszczelnienie. Zależnie od złącza robi to podkładka uszczelniająca, pierścień albo o-ring. To dlatego przy gwincie rurowym nie wolno ograniczać się do samego dopasowania średnicy. Trzeba też wiedzieć, jak dany element ma się uszczelnić.

Jeżeli spotkasz oznaczenie stożkowe, na przykład BSPT, sprawa wygląda inaczej, bo uszczelnianie odbywa się częściowo na gwincie. Dla G 1/4, czyli BSPP, zakładam jednak wariant prosty i dlatego porównuję go osobno z UNC i UNF. Dzięki temu łatwiej wyłapać, co naprawdę masz w ręku.

Jak dobrać otwór pod gwint i nie pomylić wiertła

Dobór wiertła pod gwint to miejsce, w którym najłatwiej oszczędzić czas albo go stracić. Ja trzymam się prostego schematu: najpierw standard gwintu, potem materiał, dopiero potem finalna średnica otworu. Sama średnica nominalna nie wystarcza, bo inne będzie wiertło pod 1/4-20 UNC, inne pod 1/4-28 UNF, a jeszcze inne pod G 1/4 BSPP.

1. Do 1/4-20 UNC przyjmuję wiertło #7, czyli około 5,1 mm.
2. Do 1/4-28 UNF zwykle stosuję wiertło #3, czyli około 5,4 mm.
3. Do G 1/4 BSPP najczęściej pracuję na 11,8 mm, a w niektórych tabelach spotyka się też 11,6 mm.

Różnica między 11,6 a 11,8 mm nie jest przypadkowa. Wynika z przyjętej tabeli, tolerancji i tego, czy priorytetem jest łatwiejsze gwintowanie, czy mocniejsze zazębienie. W seryjnej produkcji nie zgaduję, tylko trzymam się dokumentacji narzędzia albo części. To bezpieczniejsze niż mechaniczne powielanie jednej wartości dla wszystkiego.

Jeżeli materiał jest miękki, na przykład aluminium, można czasem dopuścić nieco inną praktykę niż w stali, ale zasada pozostaje ta sama: nie mieszać standardów. W razie wątpliwości lepiej sprawdzić tabelę producenta gwintownika niż poprawiać później zniszczony otwór.

Najczęstsze błędy przy łączeniu elementów o tym rozmiarze

Najbardziej kosztowne pomyłki przy tych gwintach nie wynikają z braku wiedzy, tylko z pośpiechu. Najczęściej widzę cztery schematy błędów.

• Traktowanie każdego „1/4 cala” jako tego samego gwintu. To najprostsza droga do źle dobranej śruby albo złączki.
• Ignorowanie liczby zwojów na cal. 20, 28 i 19 TPI to trzy różne przypadki, nawet jeśli średnica wygląda podobnie.
• Mylenie gwintu śrubowego z rurowym. UNC/UNF i BSPP nie są zamienne, a próba skręcania ich razem kończy się uszkodzeniem profilu.
• Zakładanie, że uszczelnienie zrobi się samo. W BSPP zwykle potrzebny jest dodatkowy element uszczelniający, a nie tylko dokręcenie gwintu.

Gdy połączenie zaczyna się blokować po pierwszym lub drugim obrocie, nie dociskam go dalej. To prawie zawsze oznacza zły skok albo zły profil gwintu. W warsztacie taka zasada oszczędza więcej czasu niż najbardziej szczegółowa tabela.

Zanim zamówisz element z gwintem 1/4 cala, sprawdź te trzy rzeczy

Jeżeli mam zamówić część, dorobić otwór albo dobrać śrubę, sprawdzam zawsze trzy rzeczy. To prosty filtr, który eliminuje większość pomyłek.

• Jaki to standard. UNC, UNF czy G 1/4 BSPP.
• Jaki jest skok. 20, 28 czy 19 TPI, bo sama średnica nie wystarczy.
• Czy połączenie ma przenosić obciążenie, czy też uszczelniać medium. To od razu podpowiada, czy patrzeć na gwint śrubowy, czy rurowy.

Tak naprawdę to jest cały sens pracy z gwintami: nie zgadywać po nazwie, tylko potwierdzić typ, skok i średnicę. Jeśli te trzy elementy się zgadzają, reszta zwykle układa się bez problemu. Jeśli któryś z nich jest błędny, nawet bardzo podobny gwint nie będzie pasował tak, jak powinien.
