Najkrótsza odpowiedź jest prosta: 1 cal to 25,4 mm, ale przy gwintach calowych sama ta liczba nie wystarcza, żeby dobrać właściwą część. W praktyce liczy się jeszcze standard gwintu, jego skok oraz to, czy połączenie jest równoległe, czy stożkowe. W tym tekście pokazuję, jak to czytać bez zgadywania i jak uniknąć pomyłki przy doborze śruby, złączki albo króćca.
Najważniejsze liczby i zasady przy gwincie calowym
- 1 cal = 25,4 mm dokładnie, ale to przelicznik długości, nie zawsze rzeczywista średnica gwintu.
- W gwintach rurowych 1" zwykle oznacza rozmiar nominalny, a nie wymiar, który zmierzysz suwmiarką.
- Dla BSP/G 1 zewnętrzna średnica nominalna wynosi 33,249 mm, a skok to 11 TPI, czyli 2,309 mm.
- NPT 1" ma inny profil i jest stożkowy, więc nie jest zamiennikiem BSP.
- Do identyfikacji gwintu najlepiej potrzebujesz dwóch danych: średnicy zewnętrznej i skoku.
Co naprawdę oznacza 1 cal w gwincie
W mechanice największe zamieszanie bierze się stąd, że zapis 1 cal nie zawsze opisuje średnicę rzeczywistą. W gwintach rurowych to zazwyczaj rozmiar nominalny, czyli umowna nazwa handlowa, a nie wartość, którą bezpośrednio odczytasz z suwmiarki. Dlatego 1-calowy gwint zewnętrzny nie ma 25,4 mm średnicy zewnętrznej, choć sam cal jako jednostka długości właśnie tyle wynosi.
Ja traktuję takie oznaczenie jak punkt startowy, nie jak gotową odpowiedź. Najpierw sprawdzam, czy chodzi o gwint rurowy BSP, BSPT albo NPT, a dopiero potem porównuję pomiar z tabelą. To ważne, bo w praktyce 1 cal w gwincie często odnosi się do rozmiaru systemu, a nie do geometrii samego zwoju.
Jeśli przyjąć to rozróżnienie od razu, połowa typowych błędów znika jeszcze przed zakupem części. Następny krok to zwykłe przeliczenie cali na milimetry i zobaczenie, gdzie wchodzi teoria, a gdzie zaczyna się praktyka.
Jak przeliczyć cal na milimetry bez zgadywania
Przelicznik jest prosty: mm = cale × 25,4. Dla 1 cala wychodzi więc 25,4 mm. Jeśli potrzebuję tylko szybkiego porównania w warsztacie, ten wzór wystarcza w zupełności.
Warto jednak pamiętać, że samo przeliczenie długości nie rozwiązuje jeszcze sprawy identyfikacji gwintu. Przy rozmiarach calowych liczy się także skok, a w gwintach rurowych często także rodzina standardu. Dlatego lubię patrzeć na cal i milimetr razem, ale nie mylić ich z rzeczywistą średnicą złącza.

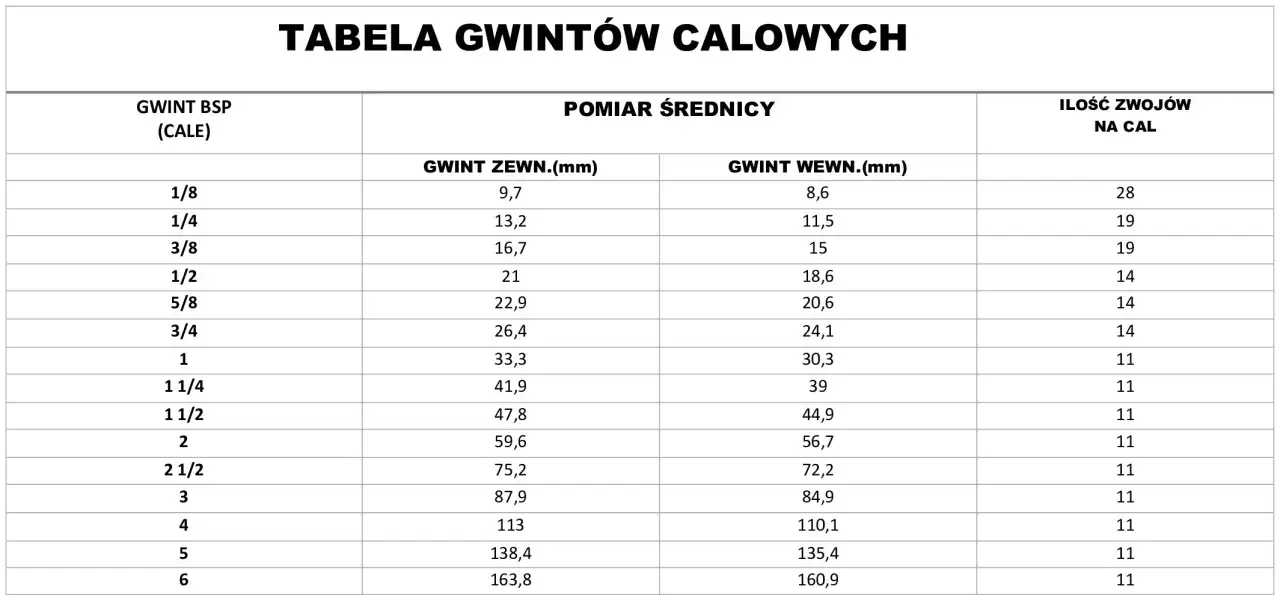

| Wymiar w calach | W milimetrach | Praktyczny komentarz |
|---|---|---|
| 1/8" | 3,175 mm | Mały rozmiar, spotykany w drobnych przyłączach. |
| 1/4" | 6,35 mm | Częsty w pneumatyce i lekkich układach technicznych. |
| 1/2" | 12,7 mm | Popularny w armaturze i instalacjach warsztatowych. |
| 3/4" | 19,05 mm | Wiele elementów rurowych zaczyna się właśnie tutaj. |
| 1" | 25,4 mm | To sama jednostka długości, nie gotowy wymiar gwintu. |
| 1 1/4" | 31,75 mm | Rozmiar często mylony z większym gwintem rurowym. |
W praktyce taki przelicznik pomaga szybko odsiać złe tropy, ale nie zastąpi pomiaru. Kiedy w grę wchodzi konkretna część, trzeba sprawdzić jeszcze geometrię i oznaczenie standardu, bo to ono decyduje o dopasowaniu.
Jak zmierzyć gwint i sprawdzić, co masz w ręku
Jeśli element nie ma pełnego opisu, zaczynam od dwóch rzeczy: średnicy zewnętrznej i skoku gwintu. Przy gwincie zewnętrznym mierzę wierzchołki zwojów suwmiarką, a przy gwincie wewnętrznym sprawdzam średnicę otworu i porównuję ją z tabelą. Sama średnica bez skoku bywa myląca, bo różne standardy potrafią wyglądać podobnie.
- Odczytaj średnicę zewnętrzną albo wewnętrzną możliwie dokładnie.
- Sprawdź skok gwintu grzebieniem gwintów albo przelicz TPI na milimetry.
- Ustal, czy gwint jest równoległy, czy stożkowy.
- Porównaj wynik z tabelą standardu, a nie tylko z opisem handlowym.
Przy 1-calowym BSP skok wynosi 11 TPI, czyli 2,309 mm na jeden obrót. To ma znaczenie, bo przy doborze złączek liczy się nie tylko średnica, ale też sposób, w jaki zwoje „siadają” w pasującym elemencie. Gdy mam oba parametry, dużo łatwiej odróżnić części podobne tylko z nazwy.
Kiedy znam już średnicę i skok, przejście do konkretnego standardu jest znacznie prostsze. I właśnie tu wychodzi na jaw, dlaczego 1 cal w jednym systemie nie znaczy tego samego co 1 cal w drugim.
Dlaczego BSP, BSPT i NPT nie są tym samym
W gwintach rurowych najczęściej spotkasz trzy skróty: BSPP, BSPT i NPT. Dla użytkownika brzmią podobnie, ale technicznie nie są zamienne. W normie ISO 228-1 gwinty BSPP, oznaczane też jako G, są równoległe, a połączenie nie ma być uszczelniane samym gwintem. Z kolei BSPT i NPT są gwintami stożkowymi, czyli uszczelnienie odbywa się inaczej i z większą wrażliwością na dopasowanie.
| Standard | Charakter | Co oznacza 1 cal | Najważniejsza różnica |
|---|---|---|---|
| BSPP / G 1 | Równoległy | Zewnętrzna średnica nominalna 33,249 mm, 11 TPI | Uszczelnienie zwykle realizuje się poza gwintem. |
| BSPT / R 1 | Stożkowy | W rodzinie 1" spotkasz wartości około 33,25 mm, 11 TPI | Połączenie pracuje na gwincie i wymaga właściwego dopasowania. |
| NPT 1" | Stożkowy | Nominalnie około 33,4 mm i 11,5 TPI | Nie należy go mieszać z BSP, nawet jeśli liczba cali wygląda podobnie. |
To właśnie tutaj najczęściej pojawia się błąd zakupowy. Ktoś widzi „1 cal” i zakłada, że każda część z takim oznaczeniem będzie pasować, a potem okazuje się, że profil gwintu, skok albo sposób uszczelnienia są inne. W instalacjach wodnych, pneumatycznych i przy osprzęcie warsztatowym to może oznaczać zwykłą niedoróbkę, ale też realny problem z szczelnością.
Jeśli masz tylko skrót z katalogu, ten etap trzeba potraktować poważnie. Następna sekcja pokazuje, gdzie ludzie mylą się najczęściej i jak tego uniknąć bez zbędnej teorii.
Najczęstsze błędy przy doborze gwintu calowego
Największy błąd widzę wtedy, gdy ktoś utożsamia 1 cal z 25,4 mm średnicy zewnętrznej. To działa dla samej jednostki długości, ale nie dla gwintu rurowego. Drugi klasyk to mieszanie BSP z NPT tylko dlatego, że oba systemy opisuje się calami. W praktyce to różne rodziny połączeń i nie warto liczyć na „prawie pasuje”.
- Mierzenie tylko średnicy bez sprawdzenia skoku.
- Zakładanie, że 1" zawsze znaczy to samo w każdym standardzie.
- Ignorowanie stożka w gwintach uszczelniających.
- Dobieranie części na oko zamiast po pomiarze i tabeli.
- Liczenie, że taśma uszczelniająca naprawi zły standard - czasem pomaga, ale nie zastąpi zgodności gwintu.
W warsztacie zwykle wygrywa prosta procedura: pomiar, porównanie, dopiero potem zamówienie. Brzmi banalnie, ale oszczędza czas, nerwy i niepotrzebne przeróbki. Dzięki temu nie opieram się na samej nazwie, tylko na danych, które naprawdę da się zweryfikować.
Kiedy 25,4 mm wystarczy, a kiedy trzeba sprawdzić standard
Jeśli zależy mi wyłącznie na szybkim przeliczeniu jednostki, odpowiedź jest zamknięta w jednej liczbie: 25,4 mm. Jeśli jednak mam dobrać gwint, rurę, złączkę albo nyplowy łącznik, ta liczba jest tylko początkiem. Wtedy zawsze sprawdzam trzy rzeczy: średnicę, skok i rodzinę standardu.
- Do prostych przeliczeń wystarczy wzór cale × 25,4.
- Do doboru części potrzebuję jeszcze informacji o profilu gwintu.
- Przy złączkach rurowych najbezpieczniej działa zestaw: suwmiarka + grzebień gwintów + tabela standardu.
W praktyce to właśnie ten zestaw daje mi pewność, że element będzie pasował od pierwszego montażu. Gdy chodzi o obróbkę metali, instalacje albo osprzęt techniczny, zgadywanie po samym napisie „1 cal” bywa po prostu za drogie. Dlatego jeśli mam zapamiętać tylko jedną rzecz, to tę: 1 cal to 25,4 mm, ale gwint 1-calowy trzeba jeszcze zidentyfikować po standardzie i skoku.
