W praktyce gwinty calowe pojawiają się wtedy, gdy trzeba dobrać śrubę, złączkę albo korek do elementu sprowadzonego z rynku amerykańskiego lub brytyjskiego. Problem zwykle nie dotyczy samej średnicy, ale tego, że podobnie wyglądające połączenia różnią się skokiem, kątem zarysu i sposobem uszczelnienia. Poniżej pokazuję, jak je rozpoznawać, czym różnią się najważniejsze odmiany i na co patrzeć, żeby nie zniszczyć gwintu przy pierwszym skręceniu.
Najważniejsze różnice sprowadzają się do profilu, skoku i uszczelnienia
- UNC, UNF i UNEF to gwinty maszynowe o profilu 60°, mierzone w TPI, czyli liczbie zwojów na cal.
- G, BSPT i NPT to gwinty rurowe, w których równie ważne jak rozmiar są kąt profilu i sposób uszczelnienia.
- W oznaczeniu typu 1/4-20 pierwsza część mówi o średnicy nominalnej, a druga o liczbie zwojów na cal.
- W gwintach rurowych zapis nominalny nie zawsze odpowiada średnicy zewnętrznej mierzonej suwmiarką.
- Do identyfikacji najlepiej użyć grzebienia do gwintów, suwmiarki i porównania z oznaczeniem na elemencie.
Co tak naprawdę oznacza gwint mierzony w calach
W tym systemie nie chodzi o „cal jako długość śruby”, tylko o sposób opisu wymiaru. Średnicę podaje się w calach, a skok bardzo często jako liczbę zwojów na cal, czyli TPI. Jeśli gwint ma 20 TPI, to jeden pełny skok wynosi 25,4 / 20, czyli 1,27 mm. Przy 14 TPI skok rośnie do 1,81 mm, a to już czuć przy samym wkręcaniu.
Ja zwykle zaczynam od prostego rozróżnienia: w śrubach maszynowych pierwsza część oznaczenia mówi o średnicy nominalnej, druga o serii i gęstości zwoju. Zapis 1/4-20 czytam więc jako średnicę 1/4 cala i 20 zwojów na cal, a 1/4-28 jako ten sam wymiar nominalny, ale drobniejszy skok. To drobiazg na papierze, ale w warsztacie decyduje o tym, czy połączenie wejdzie lekko, czy od razu zacznie się klinować.
W gwintach rurowych sprawa jest jeszcze bardziej podstępna, bo nominalne 1/4, 1/2 czy 3/4 cala nie oznacza po prostu wymierzonej suwmiarką średnicy zewnętrznej. Tu trzeba patrzeć na standard, a nie tylko na liczbę na złączce. Żeby nie mylić pojęć, warto przejść od teorii do typów, które realnie spotyka się przy śrubach i armaturze.
Najczęściej spotykane odmiany i gdzie się je stosuje
| Standard | Profil i kąt | Kształt gwintu | Jak się uszczelnia | Gdzie spotkasz go najczęściej |
|---|---|---|---|---|
| UNC | 60° | Równoległy | Nie uszczelnia sam z siebie | Połączenia maszynowe, konstrukcje ogólne, szybki montaż |
| UNF | 60° | Równoległy | Nie uszczelnia sam z siebie | Precyzyjniejsze połączenia, elementy cienkościenne, motoryzacja i lotnictwo |
| UNEF | 60° | Równoległy | Nie uszczelnia sam z siebie | Specjalne aplikacje, gdy potrzebny jest bardzo drobny skok |
| G / BSPP | 55° | Równoległy | Na podkładce, O-ringu albo czołowo | Instalacje rurowe, hydraulika, pneumatyka, armatura |
| R / BSPT | 55° | Stożkowy | Na gwincie z uszczelniaczem | Połączenia rurowe wymagające szczelności na gwincie |
| NPT | 60° | Stożkowy, 1:16 | Na gwincie z uszczelniaczem | Armatura i instalacje ciśnieniowe |
Najwięcej problemów widzę przy mieszaniu G z NPT i przy próbach wkręcania gwintu stożkowego w element, który był przewidziany jako równoległy. Z zewnątrz wszystko wygląda podobnie, ale detal robi różnicę: kąt, skok, stożek i miejsce uszczelnienia. W praktyce oznacza to, że sam „podobny rozmiar” nie wystarcza, jeśli połączenie ma pracować pod ciśnieniem albo w powtarzalnym serwisie.
W systemie Unified dochodzą jeszcze klasy pasowania, najczęściej 1A/1B, 2A/2B i 3A/3B. W serwisie najczęściej spotykam kompromis 2A/2B, bo daje rozsądny balans między łatwym montażem a dokładnością. Jeśli element ma pracować w trudniejszych warunkach, sama nazwa standardu nadal nie mówi wszystkiego, więc trzeba spojrzeć także na tolerancję i sposób uszczelnienia.

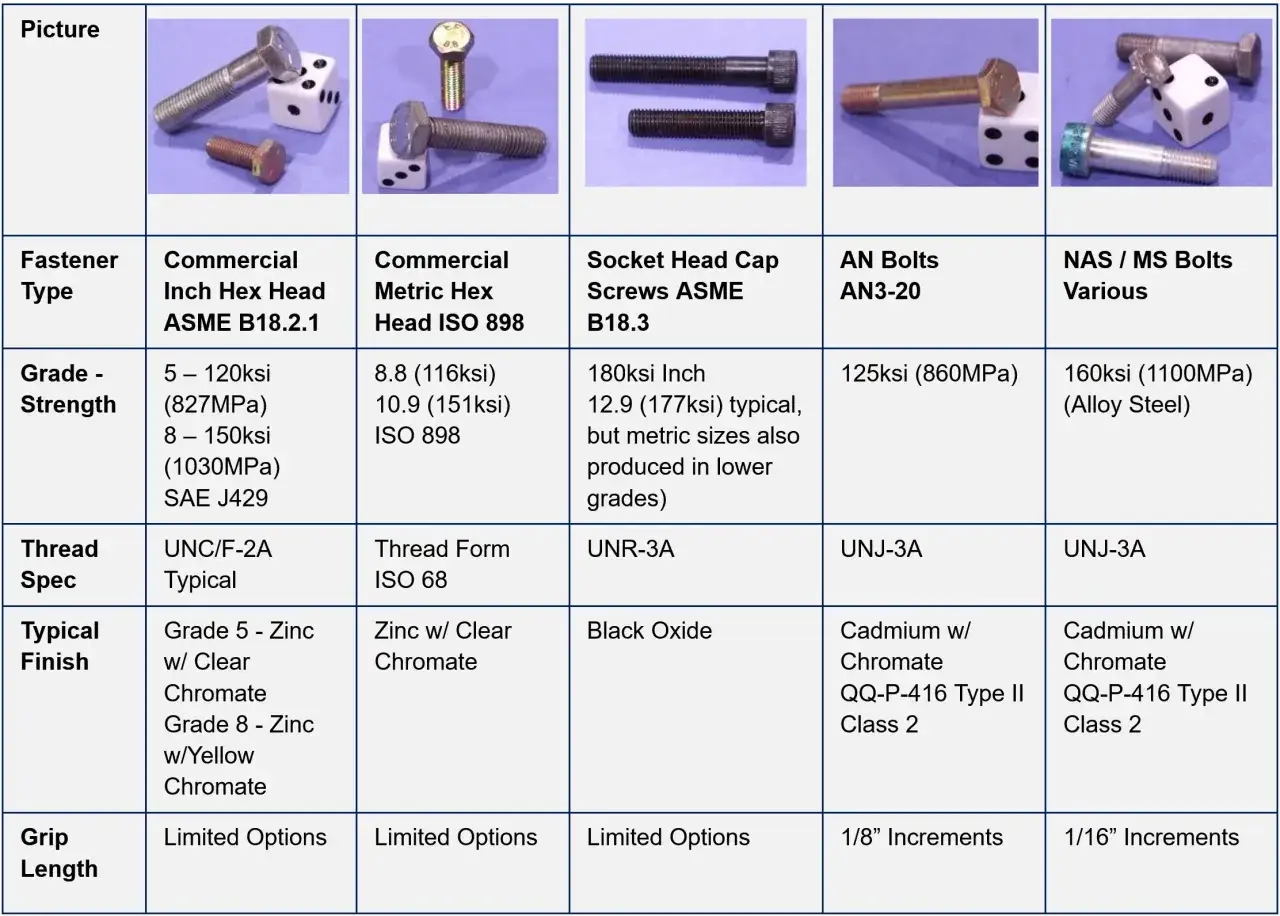

Jak czytać oznaczenia na śrubach i złączkach
Dobre oznaczenie mówi więcej niż sam wygląd elementu. Ja zwykle sprawdzam trzy rzeczy naraz: średnicę nominalną, liczbę zwojów na cal oraz serię lub typ gwintu. Dzięki temu od razu wiadomo, czy mamy do czynienia z połączeniem maszynowym, czy rurowym.
| Oznaczenie | Jak je czytam | Co z tego wynika |
|---|---|---|
| 1/4-20 UNC | Średnica 1/4 cala, 20 TPI, seria gruba | Typowy gwint maszynowy do ogólnych zastosowań |
| 3/8-24 UNF | Średnica 3/8 cala, 24 TPI, seria drobna | Drobniejszy skok, lepszy tam, gdzie liczy się dokładniejsze dopasowanie |
| G 1/4 | Gwint rurowy BSPP, równoległy | Szczelność robi podkładka, O-ring albo czoło, nie sam gwint |
| R 1/4 | Gwint rurowy BSPT, stożkowy | Uszczelnienie powstaje na gwincie, zwykle z uszczelniaczem |
| 1/4-18 NPT | Gwint rurowy stożkowy, 18 TPI | Nie wolno zakładać zgodności z BSP tylko dlatego, że rozmiar wygląda podobnie |
To właśnie tu najłatwiej o błąd. W złączkach rurowych sam zapis „1/4” nie oznacza, że zewnętrzna średnica ma dokładnie 6,35 mm. Gdy oznaczenie jest starte, korzystam z suwmiarki, grzebienia do gwintów i porównania z tabelą. Jeśli dalej mam wątpliwości, odkładam element na bok zamiast zgadywać, bo jedna pomyłka potrafi kosztować więcej niż nowa złączka.
Na tym etapie zwykle da się już zawęzić typ, ale przy starych częściach lub importowanej armaturze sam opis bywa niewystarczający. Wtedy przechodzę do pomiaru warsztatowego, bo on najszybciej pokazuje, z czym naprawdę mam do czynienia.
Jak rozpoznać właściwy gwint w warsztacie bez zgadywania
Najpewniejszy zestaw to suwmiarka, grzebień do gwintów i trochę cierpliwości. W produkcji i serwisie nie ufam samemu wyglądowi zewnętrznemu, bo podobne średnice potrafią maskować zupełnie inne standardy. Jeśli gwint ma wrócić do pracy bez poprawek, lepiej poświęcić pięć minut na identyfikację niż godzinę na naprawę błędu.
- Sprawdzam, czy gwint jest równoległy czy stożkowy.
- Mierzę średnicę zewnętrzną i porównuję ją z zakresem dla danego standardu.
- Licząc zwoje na odcinku 25,4 mm, potwierdzam TPI albo korzystam z grzebienia do gwintów.
- Oceniając kąt zarysu, rozróżniam 60° od 55°.
- Sprawdzam, gdzie ma powstać szczelność: na gwincie, na podkładce, na O-ringu czy na czole złącza.
W praktyce najwięcej mówi mi ostatni punkt. Jeśli element ma uszczelniać się na płaskiej powierzchni, a ktoś próbuje zrobić szczelność samą taśmą na gwincie, bardzo często zaczyna się walka z przeciekami. Tak samo niepokojące jest to, gdy nowa śruba wchodzi tylko na dwa obroty i dalej staje. To nie jest „dopasowanie się”, tylko sygnał, że standard jest inny.
Jeśli mam do czynienia z powtarzalną produkcją, używam jeszcze sprawdzianów pierścieniowych i tulei kontrolnych. Przy pojedynczych naprawach wystarcza dobry pomiar i porównanie oznaczeń, ale przy większej serii nie warto liczyć na oko. Gdy standard jest już znany, sensownie robi się dopiero porównanie z metryką i ocenę, gdzie najczęściej dochodzi do pomyłek.
Czym różni się od gwintu metrycznego i gdzie najczęściej dochodzi do pomyłek
Gwint metryczny i calowy potrafią wyglądać podobnie, bo oba często mają profil 60°. Na tym jednak podobieństwo zwykle się kończy. W metrycznym skok podaje się w milimetrach, a w calowym najczęściej w TPI. Do tego dochodzi jeszcze podział na gwinty maszynowe i rurowe, a w tych drugich znaczenie ma także to, czy połączenie jest równoległe, czy stożkowe.
| Cecha | Gwint metryczny | Gwint calowy |
|---|---|---|
| Jednostka opisu | Milimetry | Cale i TPI |
| Przykład zapisu | M8 x 1,25 | 1/4-20 UNC |
| Kąt profilu | Najczęściej 60° | 60° w UNC/UNF/NPT, 55° w BSP |
| Szczelność | Zwykle nie na gwincie | Zależy od standardu i kształtu połączenia |
| Typowe zastosowanie | Większość maszyn i konstrukcji w Polsce | Sprzęt importowany, hydraulika, armatura, starsze układy |
Najczęstszy błąd? Próba skręcenia elementów tylko dlatego, że „prawie pasują”. M6 x 1 i 1/4-20 mają zbliżony rozmiar zewnętrzny, ale to nie oznacza zgodności. Podobnie 3/8-24 i M10 x 1,5 mogą sprawiać wrażenie zbliżonych na pierwszy rzut oka, a w praktyce zniszczyć zarysy po kilku obrotach. Ja patrzę na to tak: jeśli standard trzeba dopasowywać siłą, to nie jest dopasowanie.
W instalacjach rurowych pułapka jest jeszcze prostsza do przeoczenia, bo dwa złącza mogą mieć podobny nominalny zapis, ale inny kąt, inny stożek i inne miejsce uszczelnienia. To właśnie dlatego przy naprawie importowanych układów hydraulicznych adapter bywa lepszy niż przegwintowanie na ślepo. O tym decydują już narzędzia, stan materiału i ryzyko uszkodzenia całego króćca.
Jak dobrać narzędzia i nie zniszczyć połączenia
Do identyfikacji i naprawy używam przede wszystkim grzebienia do gwintów, suwmiarki, gwintowników, narzynek i sprawdzianów. Ale sama lista narzędzi nic nie daje, jeśli ktoś próbuje nimi wymusić zły standard. W gwintach calowych nie ma miejsca na „dociągnę jeszcze trochę, może się ułoży”. Jeśli coś nie wchodzi płynnie, to trzeba zatrzymać się i sprawdzić przyczynę.
- Do czyszczenia i odświeżania używam gwintownika naprawczego albo czyścika, a nie narzynki wciskanej na siłę.
- Jeśli gwint wewnętrzny jest uszkodzony, rozważam wkładkę naprawczą, ale tylko wtedy, gdy standard pozostaje ten sam.
- Przy połączeniach stożkowych stosuję uszczelniacz dobrany do medium i temperatury, a nie przypadkową taśmę z warsztatu.
- Przy połączeniach z podkładką lub O-ringiem nie próbuję robić szczelności samym gwintem.
- Nie mieszam elementów z nieznanego pochodzenia bez sprawdzenia profilu, skoku i kąta zarysu.
Warto też pamiętać, że powłoka galwaniczna, farba albo korozja mogą utrudniać montaż, ale nie zmieniają standardu gwintu. Czasem wystarczy oczyszczenie i prawidłowe nasmarowanie, a czasem problem jest głębszy i wynika z niezgodności całego układu. Jeśli połączenie pracuje pod ciśnieniem, to właśnie tu oszczędność czasu potrafi zamienić się w późniejszy wyciek.
Po tej selekcji zostaje jeszcze jedna sprawa: kiedy lepiej kupić adapter, a kiedy przebudować połączenie od podstaw. To najprostszy sposób, żeby nie zatrzymać pracy całego stanowiska przez jeden źle dobrany element.
Co sprawdzam przed zamówieniem śruby, złączki albo tulei
Jeśli mam choć cień wątpliwości, wolę sprawdzić wszystko jeszcze raz niż zamówić element „na oko”. Czasem adapter jest lepszy niż przegwintowanie, szczególnie gdy część jest droga, cienkościenna albo trudno dostępna. Wtedy nie walczę z materiałem, tylko dobieram rozwiązanie, które pozwoli bezpiecznie wrócić do pracy.
- Średnicę nominalną i liczbę zwojów na cal albo skok.
- Czy gwint jest równoległy, czy stożkowy.
- Gdzie ma powstać szczelność: na gwincie, podkładce, O-ringu czy czole złącza.
- Jaki jest kierunek gwintu i czy nie występuje wersja lewa.
- Jaką klasę pasowania albo luz montażowy przewidział producent.
- Czy zamiennik ma ten sam standard, a nie tylko podobny wymiar zewnętrzny.
W praktyce ta krótka lista oszczędza najwięcej czasu. Przy połączeniach sprowadzanych z USA lub Wielkiej Brytanii nie ma miejsca na domysły: jeden błąd w skoku, kącie albo sposobie uszczelnienia potrafi unieruchomić cały montaż. Dlatego przy takich elementach zawsze idę od oznaczenia, przez pomiar, dopiero potem do decyzji o zakupie lub naprawie.
