Gwint trójkątny - jak działa i kiedy warto go wybrać

Gwint trójkątny wygląda niepozornie, ale od jego geometrii zależy, czy połączenie będzie trwałe, przewidywalne i łatwe w serwisie. W tym artykule pokazuję, jak działa taki profil, gdzie spotyka się go najczęściej, jak go rozpoznawać oraz kiedy lepiej wybrać inną geometrię. Dorzucam też praktyczne wskazówki z warsztatu, bo właśnie tam wychodzą najczęstsze pomyłki.

Jak działa profil trójkątny w połączeniach śrubowych

W praktyce to nie sam „szpic” zwoju robi robotę, tylko dwie boczne powierzchnie, czyli flanki. Gdy śruba wkręca się w nakrętkę albo w otwór gwintowany, siła rozkłada się właśnie na tych bokach, a nie na wierzchołku. Dzięki temu połączenie może przenosić duże obciążenia osiowe, a jednocześnie da się je rozebrać bez niszczenia elementów.

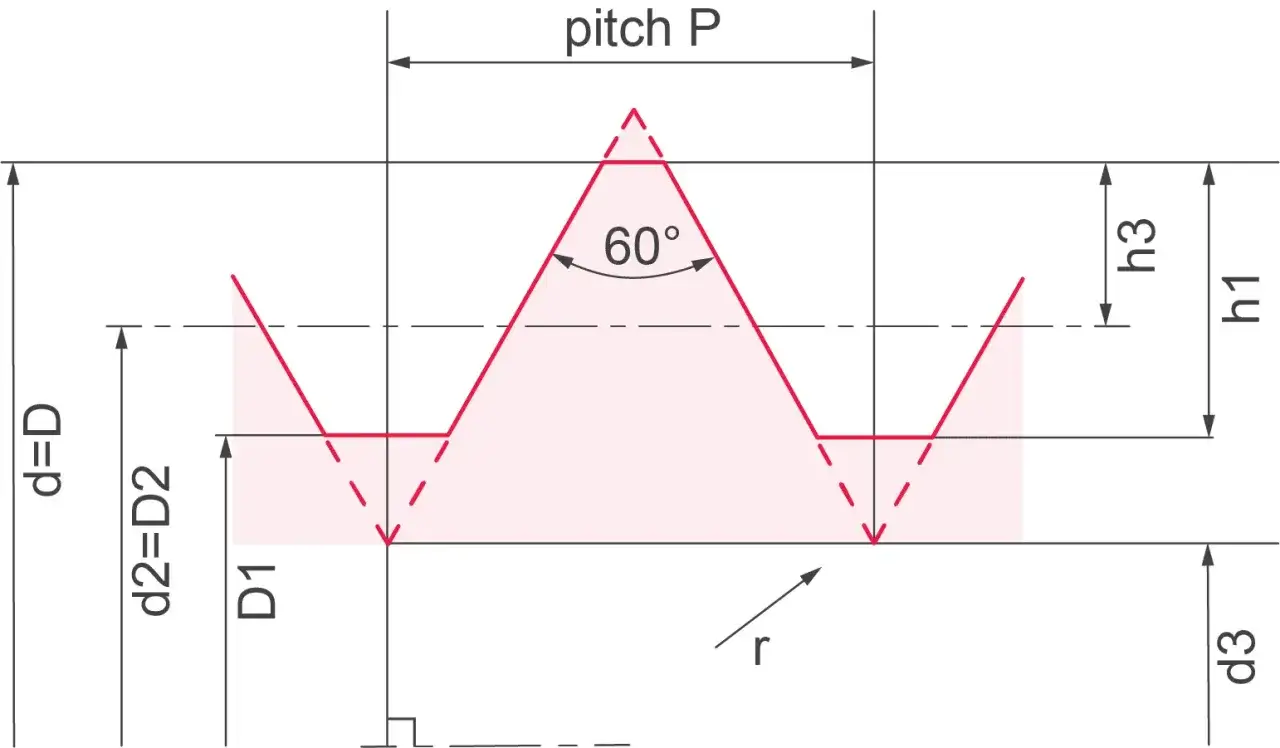

W systemie metrycznym profil jest opisany jako zarys o kącie 60° i jest to dziś jeden z najbardziej rozpowszechnionych standardów w technice ogólnej. Z kolei w wielu zastosowaniach calowych, zwłaszcza w starszych rozwiązaniach brytyjskich i instalacyjnych, spotyka się inne kąty, na przykład 55°. Ja zwykle zaczynam od rozróżnienia właśnie tego: nie każdy „zwykły gwint” oznacza to samo, nawet jeśli na pierwszy rzut oka wygląda podobnie.

Dlaczego kąt zarysu ma znaczenie

Kąt wpływa na sposób, w jaki zwoje stykają się ze sobą i jak rozkładają siły. Im lepiej dopasowany profil, tym mniejsze ryzyko klinowania, nadmiernego luzu albo szybkiego zużycia boków gwintu. W systemie metrycznym profil 60° stał się standardem nie dlatego, że jest idealny w każdym scenariuszu, ale dlatego, że daje bardzo dobry kompromis między wytrzymałością, prostotą wykonania i łatwością montażu.

Warto też pamiętać, że profil to nie to samo co szczelność. W połączeniach rurowych sam kształt zwoju bywa tylko częścią układanki, bo o uszczelnieniu często decyduje stożek, uszczelka albo środek uszczelniający. Gdy rozumie się ten mechanizm, łatwiej ocenić, gdzie taki zarys naprawdę pracuje najlepiej.

Przeczytaj również: Lewy gwint - kiedy trzeba go oznaczyć i jak go rozpoznać

Skok nie jest tym samym co średnica

Skok to odległość między odpowiadającymi sobie punktami dwóch sąsiednich zwojów. Nie mówi on nic o grubości śruby, tylko o tym, jak „gęsto” ułożone są zwoje. To bardzo częsta pułapka przy zakupie części zamiennych: ktoś widzi śrubę M10 i zakłada, że każda M10 będzie pasować, a potem okazuje się, że skok jest inny, choć średnica się zgadza.

Właśnie dlatego sam profil śrubowy nie wystarczy do identyfikacji elementu. Do pełnego opisu potrzebujesz jeszcze średnicy, skoku, kierunku i tolerancji, czyli danych, które na pierwszy rzut oka bywają pomijane. To prowadzi naturalnie do pytania, gdzie ten profil występuje najczęściej w realnych zastosowaniach.

Gdzie spotkasz ten profil najczęściej

Najbardziej oczywisty przykład to klasyczne śruby i nakrętki maszynowe, czyli połączenia, które mają trzymać elementy razem, a nie zamieniać obrót na ruch roboczy. W systemie metrycznym profil 60° jest opisany przez zestaw norm: jedna określa podstawowy zarys, inna zakresy wymiarów, a jeszcze inna tolerancje. W praktyce te normy działają jak porządek w warsztacie, bo bez nich każdy producent robiłby coś trochę inaczej.

W materiałach technicznych często pojawia się też rozróżnienie między profilem a sposobem uszczelnienia. To ważne, bo wiele osób z automatu zakłada, że każdy gwint „sam się uszczelni”, a to po prostu nieprawda. Jeśli temat dotyczy instalacji, hydrauliki albo armatury, profil trzeba czytać razem z całym systemem połączenia.

Gdy już wiesz, gdzie taki zarys pojawia się najczęściej, łatwiej zrozumieć, dlaczego właśnie on zdominował śruby i nakrętki w tak wielu branżach.

Dlaczego ten profil dominuje w śrubach i nakrętkach

Największa zaleta jest prosta: to profil przewidywalny. Dobrze łączy wytrzymałość, łatwość wykonania i szeroką dostępność. Z perspektywy produkcji to bardzo ważne, bo standardowe narzędzia, sprawdziany i gwintowniki są powszechne, a części zamienne można wymieniać między producentami bez budowania osobnego systemu dla każdej firmy.

• Łatwy montaż. Śruba wchodzi w nakrętkę stosunkowo płynnie, o ile skok i tolerancja są zgodne.
• Dobra nośność. Boki zwojów dobrze przenoszą siły osiowe w połączeniach statycznych i półdynamicznych.
• Wysoka dostępność. To najbardziej rozpowszechniony typ połączenia w technice ogólnej, więc części są łatwo dostępne.
• Standaryzacja. Dzięki normom łatwiej dobierać zamienniki i kontrolować jakość wykonania.
• Samohamowność w wielu przypadkach. Przy odpowiedniej geometrii i tarciu połączenie nie rozkręca się samo od wibracji tak łatwo, jak niektóre rozwiązania ruchowe.

Jest jednak druga strona medalu. Ten profil nie jest najlepszym wyborem tam, gdzie gwint ma przenosić ruch roboczy przez długi czas, z dużym tarciem i znacznym obciążeniem. W takich zadaniach lepiej sprawdzają się gwinty trapezowe albo inne profile napędowe. Innymi słowy: to świetny standard do łączenia, ale nie uniwersalne rozwiązanie do wszystkiego. Właśnie dlatego dobór odpowiedniego oznaczenia i tolerancji ma większe znaczenie, niż wielu osobom się wydaje.

Jak dobrać właściwy gwint do śruby i nakrętki

Ja zwykle zaczynam od czterech pytań: jaka jest średnica nominalna, jaki jest skok, jaki jest kierunek i jaka tolerancja obowiązuje dla pary elementów. Dopiero potem patrzę na powłokę, materiał i warunki pracy. To prosty schemat, ale oszczędza dużo czasu, zwłaszcza gdy część ma wrócić do pracy w istniejącym układzie.

Jeśli na elemencie widzę oznaczenie w rodzaju M12x1,75-6H albo M12x1,75-6g, rozbijam je na części. M mówi o systemie metrycznym, liczba o średnicy, wartość po „x” o skoku, a oznaczenie tolerancji mówi, jak ciasno element ma współpracować z drugą częścią. To jest dużo ważniejsze niż sam fakt, że śruba „na oko wygląda podobnie”.

Przy elementach po cynkowaniu ogniowym albo po innych powłokach ochronnych trzeba pamiętać, że warstwa materiału zmienia rzeczywisty wymiar gwintu. W praktyce bywa to powód problemów z wkręcaniem, szczególnie gdy ktoś dobiera część „na styk”. Dopiero po tej weryfikacji ma sens patrzeć na sam wygląd zwoju i sposób pomiaru w warsztacie.

Jak rozpoznać profil na rysunku i w warsztacie

Na rysunku technicznym najpierw szukam oznaczenia systemu, a dopiero później samej geometrii. W praktyce pomaga gwintownik, sprawdzian pierścieniowy lub wtykowy oraz grzebień do pomiaru skoku. Suwmiarka bywa użyteczna tylko orientacyjnie, bo sama średnica zewnętrzna nie mówi jeszcze, czy pasuje także skok i klasa tolerancji.

• Grzebień do gwintów. Pozwala szybko sprawdzić skok i odróżnić zbliżone profile.
• Sprawdzian pierścieniowy lub wtykowy. Daje dużo pewniejszą odpowiedź niż pomiar „na oko”.
• Oznaczenia na łbie śruby. Często pomagają odczytać klasę wytrzymałości i pośrednio potwierdzić typ połączenia.
• Wzrokowa ocena zarysu. Daje wskazówkę, ale nie zastępuje pomiaru, bo uszkodzony lub zabrudzony gwint potrafi zmylić nawet doświadczoną osobę.

Najczęstszy błąd w warsztacie to mieszanie „podobnego” z „takiego samego”. Dwa gwinty mogą wyglądać bardzo podobnie, a mimo to różnić się skokiem, kątem lub tolerancją. Czasem wszystko wchodzi przez pierwsze dwa zwoje, po czym pojawia się opór i ktoś zaczyna dokręcać na siłę. To prosty przepis na uszkodzenie zwojów.

Jeżeli połączenie pracuje w środowisku zapylonym, zaolejonym albo po kilku demontażach, stan powierzchni ma znaczenie równie duże jak parametry katalogowe. Z takim filtrem łatwiej uniknąć kosztownych pomyłek przy zakupie, naprawie i regeneracji połączeń.

Kiedy lepiej wybrać inną geometrię niż trójkątną

Profil trójkątny nie jest jedyną sensowną opcją. Jeśli gwint ma zamieniać obrót na ruch liniowy przez długi czas, lepiej sprawdzą się profile trapezowe, bo są do tego po prostu bardziej stworzone. Przy bardzo starych albo specjalistycznych konstrukcjach można spotkać też inne rozwiązania, na przykład profile kwadratowe lub zaokrąglone, ale w codziennej praktyce warsztatowej najczęściej porównuje się właśnie kilka podstawowych geometrii.

Wniosek jest dość prosty: jeśli celem jest trwałe skręcenie elementów, profil o zarysie trójkątnym zwykle będzie najlepszym wyborem. Jeśli celem jest ruch, przenoszenie napędu albo praca pod dużym tarciem, trzeba już myśleć o innej geometrii. To właśnie odróżnia świadomy dobór od przypadkowego sięgania po „pierwszy lepszy gwint”.

Co praktycznie warto zapamiętać przy pracy z gwintami

• Nie oceniaj zgodności po samym wyglądzie zwoju.
• Zawsze sprawdzaj skok, średnicę i tolerancję razem.
• Po powłokach ochronnych uwzględnij dodatkowy luz lub zmianę wymiaru.
• Do identyfikacji używaj grzebienia do gwintów albo sprawdzianu, nie samej suwmiarki.
• Jeśli połączenie ma przenosić ruch, nie upieraj się przy profilu do śrub łączących.

Jeśli mam zostawić jedną zasadę, to tę: nie zakładaj zgodności po samym wyglądzie zwoju. Kąt, skok, tolerancja i stan powierzchni potrafią zmienić wszystko, a w praktyce właśnie te szczegóły odróżniają połączenie pewne od problematycznego.
